Установка знезалізнення води

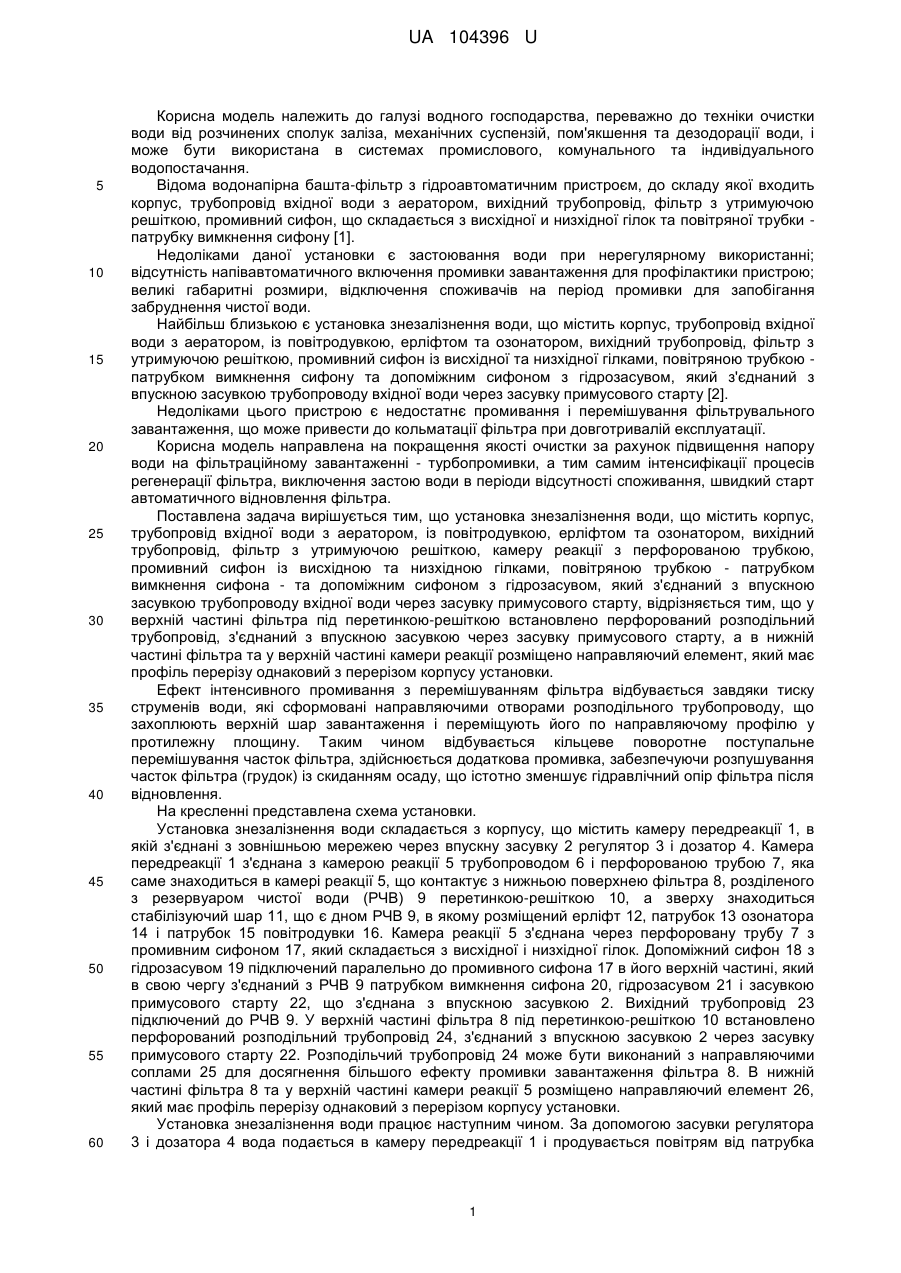

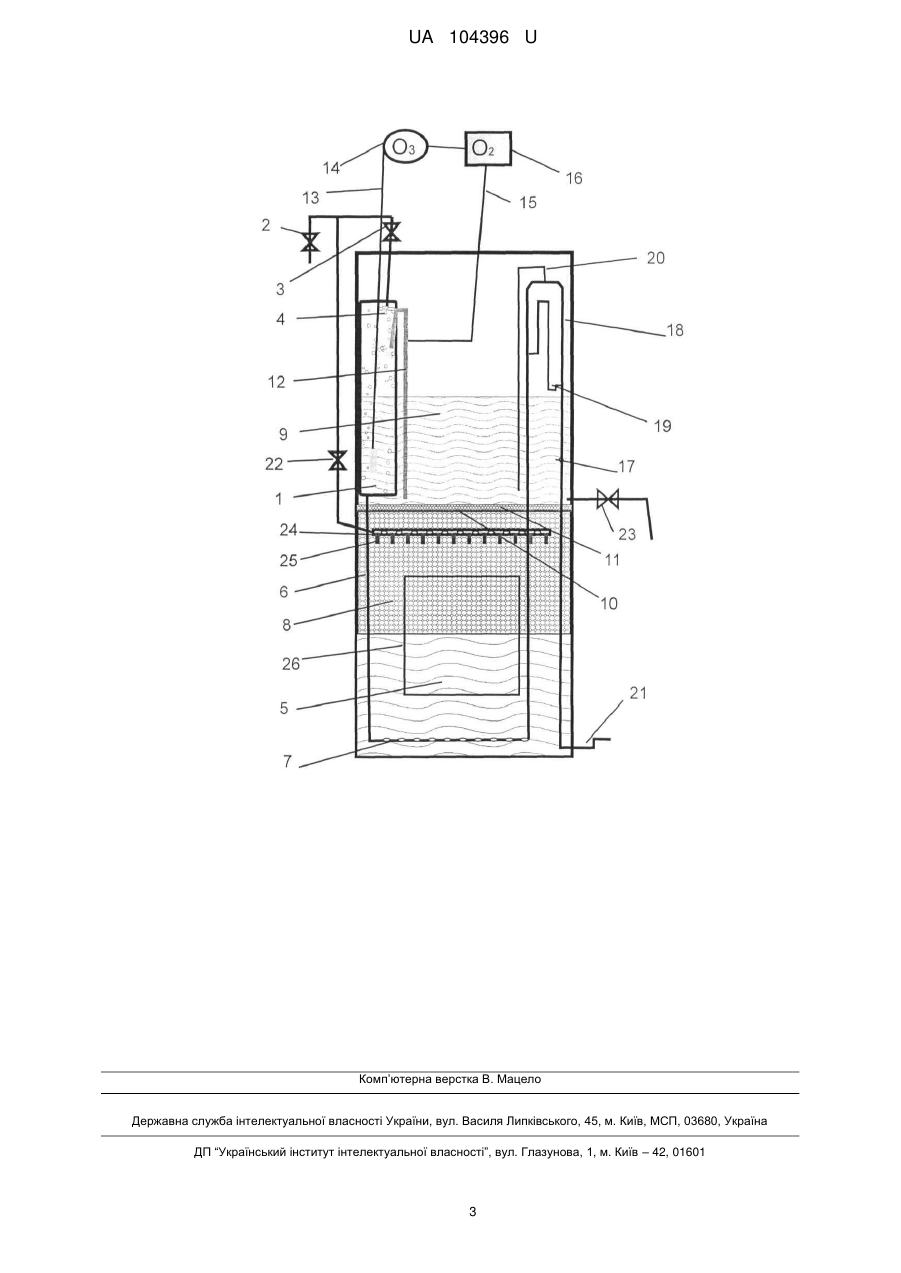

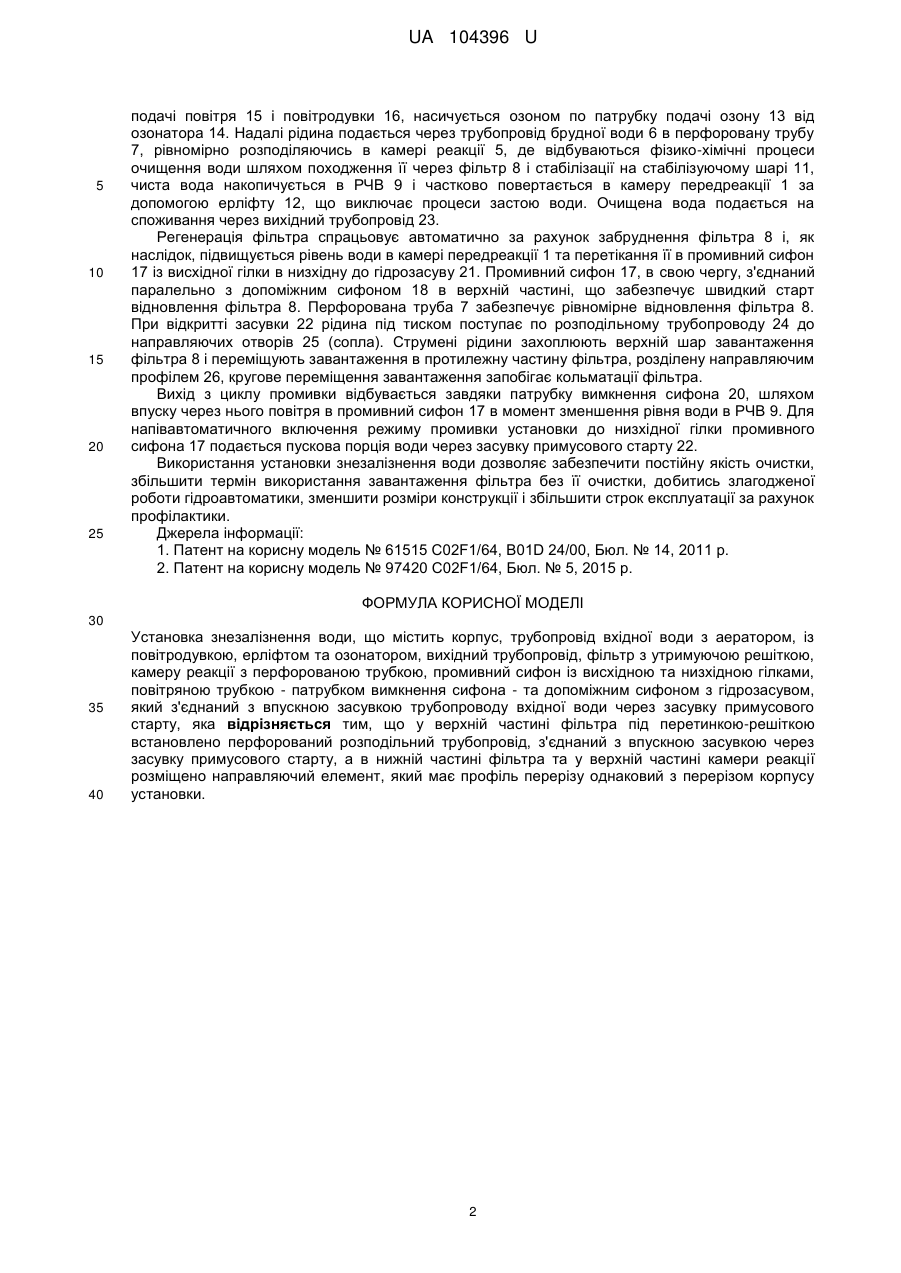

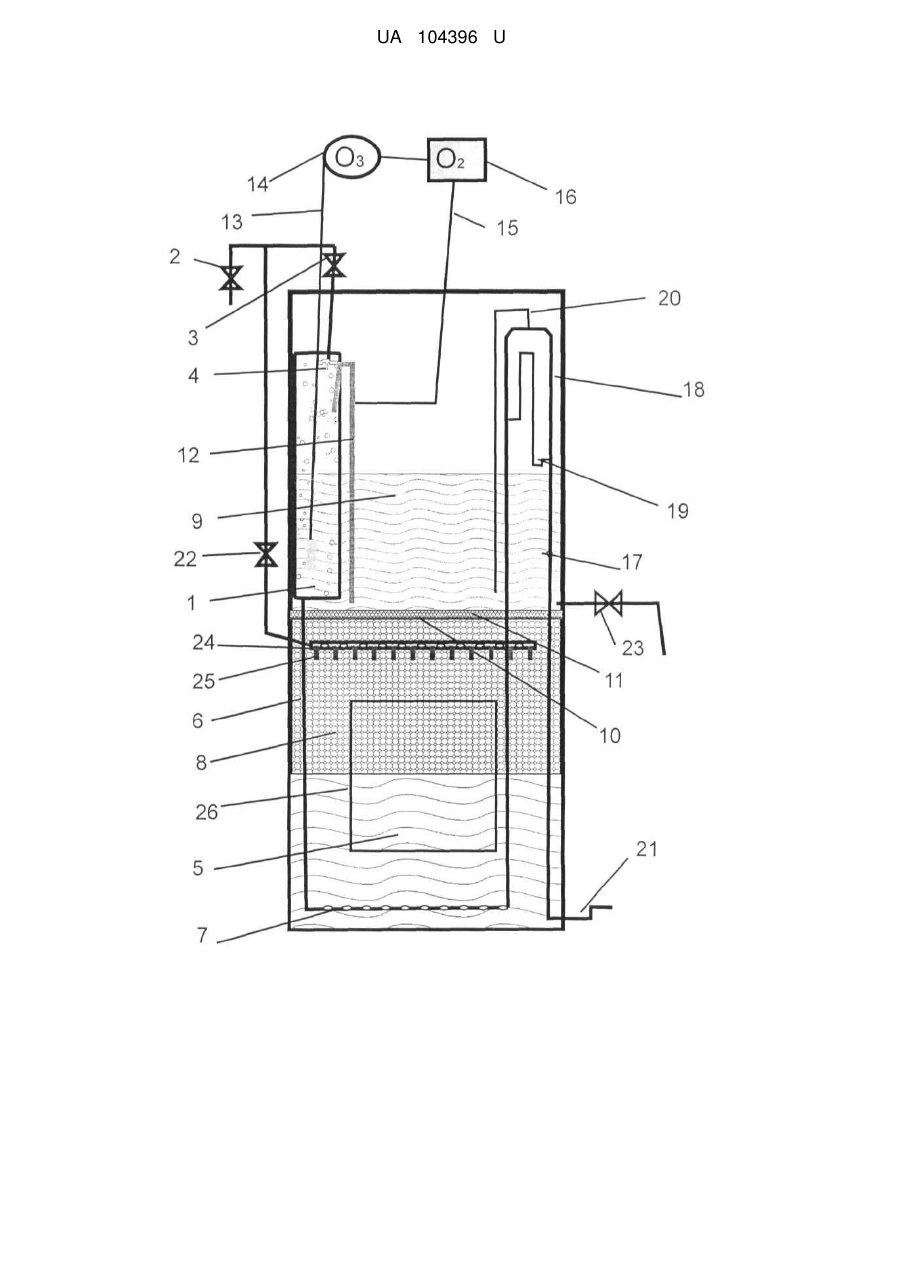

Реферат: UA 104396 U UA 104396 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі водного господарства, переважно до техніки очистки води від розчинених сполук заліза, механічних суспензій, пом'якшення та дезодорації води, і може бути використана в системах промислового, комунального та індивідуального водопостачання. Відома водонапірна башта-фільтр з гідроавтоматичним пристроєм, до складу якої входить корпус, трубопровід вхідної води з аератором, вихідний трубопровід, фільтр з утримуючою решіткою, промивний сифон, що складається з висхідної и низхідної гілок та повітряної трубки патрубку вимкнення сифону [1]. Недоліками даної установки є застоювання води при нерегулярному використанні; відсутність напівавтоматичного включення промивки завантаження для профілактики пристрою; великі габаритні розмири, відключення споживачів на період промивки для запобігання забруднення чистої води. Найбільш близькою є установка знезалізнення води, що містить корпус, трубопровід вхідної води з аератором, із повітродувкою, ерліфтом та озонатором, вихідний трубопровід, фільтр з утримуючою решіткою, промивний сифон із висхідної та низхідної гілками, повітряною трубкою патрубком вимкнення сифону та допоміжним сифоном з гідрозасувом, який з'єднаний з впускною засувкою трубопроводу вхідної води через засувку примусового старту [2]. Недоліками цього пристрою є недостатнє промивання і перемішування фільтрувального завантаження, що може привести до кольматації фільтра при довготривалій експлуатації. Корисна модель направлена на покращення якості очистки за рахунок підвищення напору води на фільтраційному завантаженні - турбопромивки, а тим самим інтенсифікації процесів регенерації фільтра, виключення застою води в періоди відсутності споживання, швидкий старт автоматичного відновлення фільтра. Поставлена задача вирішується тим, що установка знезалізнення води, що містить корпус, трубопровід вхідної води з аератором, із повітродувкою, ерліфтом та озонатором, вихідний трубопровід, фільтр з утримуючою решіткою, камеру реакції з перфорованою трубкою, промивний сифон із висхідною та низхідною гілками, повітряною трубкою - патрубком вимкнення сифона - та допоміжним сифоном з гідрозасувом, який з'єднаний з впускною засувкою трубопроводу вхідної води через засувку примусового старту, відрізняється тим, що у верхній частині фільтра під перетинкою-решіткою встановлено перфорований розподільний трубопровід, з'єднаний з впускною засувкою через засувку примусового старту, а в нижній частині фільтра та у верхній частині камери реакції розміщено направляючий елемент, який має профіль перерізу однаковий з перерізом корпусу установки. Ефект інтенсивного промивання з перемішуванням фільтра відбувається завдяки тиску струменів води, які сформовані направляючими отворами розподільного трубопроводу, що захоплюють верхній шар завантаження і переміщують його по направляючому профілю у протилежну площину. Таким чином відбувається кільцеве поворотне поступальне перемішування часток фільтра, здійснюється додаткова промивка, забезпечуючи розпушування часток фільтра (грудок) із скиданням осаду, що істотно зменшує гідравлічний опір фільтра після відновлення. На кресленні представлена схема установки. Установка знезалізнення води складається з корпусу, що містить камеру передреакції 1, в якій з'єднані з зовнішньою мережею через впускну засувку 2 регулятор 3 і дозатор 4. Камера передреакції 1 з'єднана з камерою реакції 5 трубопроводом 6 і перфорованою трубою 7, яка саме знаходиться в камері реакції 5, що контактує з нижньою поверхнею фільтра 8, розділеного з резервуаром чистої води (РЧВ) 9 перетинкою-решіткою 10, а зверху знаходиться стабілізуючий шар 11, що є дном РЧВ 9, в якому розміщений ерліфт 12, патрубок 13 озонатора 14 і патрубок 15 повітродувки 16. Камера реакції 5 з'єднана через перфоровану трубу 7 з промивним сифоном 17, який складається з висхідної і низхідної гілок. Допоміжний сифон 18 з гідрозасувом 19 підключений паралельно до промивного сифона 17 в його верхній частині, який в свою чергу з'єднаний з РЧВ 9 патрубком вимкнення сифона 20, гідрозасувом 21 і засувкою примусового старту 22, що з'єднана з впускною засувкою 2. Вихідний трубопровід 23 підключений до РЧВ 9. У верхній частині фільтра 8 під перетинкою-решіткою 10 встановлено перфорований розподільний трубопровід 24, з'єднаний з впускною засувкою 2 через засувку примусового старту 22. Розподільчий трубопровід 24 може бути виконаний з направляючими соплами 25 для досягнення більшого ефекту промивки завантаження фільтра 8. В нижній частині фільтра 8 та у верхній частині камери реакції 5 розміщено направляючий елемент 26, який має профіль перерізу однаковий з перерізом корпусу установки. Установка знезалізнення води працює наступним чином. За допомогою засувки регулятора 3 і дозатора 4 вода подається в камеру передреакції 1 і продувається повітрям від патрубка 1 UA 104396 U 5 10 15 20 25 подачі повітря 15 і повітродувки 16, насичується озоном по патрубку подачі озону 13 від озонатора 14. Надалі рідина подається через трубопровід брудної води 6 в перфоровану трубу 7, рівномірно розподіляючись в камері реакції 5, де відбуваються фізико-хімічні процеси очищення води шляхом походження її через фільтр 8 і стабілізації на стабілізуючому шарі 11, чиста вода накопичується в РЧВ 9 і частково повертається в камеру передреакції 1 за допомогою ерліфту 12, що виключає процеси застою води. Очищена вода подається на споживання через вихідний трубопровід 23. Регенерація фільтра спрацьовує автоматично за рахунок забруднення фільтра 8 і, як наслідок, підвищується рівень води в камері передреакції 1 та перетікання її в промивний сифон 17 із висхідної гілки в низхідну до гідрозасуву 21. Промивний сифон 17, в свою чергу, з'єднаний паралельно з допоміжним сифоном 18 в верхній частині, що забезпечує швидкий старт відновлення фільтра 8. Перфорована труба 7 забезпечує рівномірне відновлення фільтра 8. При відкритті засувки 22 рідина під тиском поступає по розподільному трубопроводу 24 до направляючих отворів 25 (сопла). Струмені рідини захоплюють верхній шар завантаження фільтра 8 і переміщують завантаження в протилежну частину фільтра, розділену направляючим профілем 26, кругове переміщення завантаження запобігає кольматації фільтра. Вихід з циклу промивки відбувається завдяки патрубку вимкнення сифона 20, шляхом впуску через нього повітря в промивний сифон 17 в момент зменшення рівня води в РЧВ 9. Для напівавтоматичного включення режиму промивки установки до низхідної гілки промивного сифона 17 подається пускова порція води через засувку примусового старту 22. Використання установки знезалізнення води дозволяє забезпечити постійну якість очистки, збільшити термін використання завантаження фільтра без її очистки, добитись злагодженої роботи гідроавтоматики, зменшити розміри конструкції і збільшити строк експлуатації за рахунок профілактики. Джерела інформації: 1. Патент на корисну модель № 61515 C02F1/64, B01D 24/00, Бюл. № 14, 2011 p. 2. Патент на корисну модель № 97420 C02F1/64, Бюл. № 5, 2015 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Установка знезалізнення води, що містить корпус, трубопровід вхідної води з аератором, із повітродувкою, ерліфтом та озонатором, вихідний трубопровід, фільтр з утримуючою решіткою, камеру реакції з перфорованою трубкою, промивний сифон із висхідною та низхідною гілками, повітряною трубкою - патрубком вимкнення сифона - та допоміжним сифоном з гідрозасувом, який з'єднаний з впускною засувкою трубопроводу вхідної води через засувку примусового старту, яка відрізняється тим, що у верхній частині фільтра під перетинкою-решіткою встановлено перфорований розподільний трубопровід, з'єднаний з впускною засувкою через засувку примусового старту, а в нижній частині фільтра та у верхній частині камери реакції розміщено направляючий елемент, який має профіль перерізу однаковий з перерізом корпусу установки. 2 UA 104396 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
