Підставка для спінінга для кріплення на надувному човні

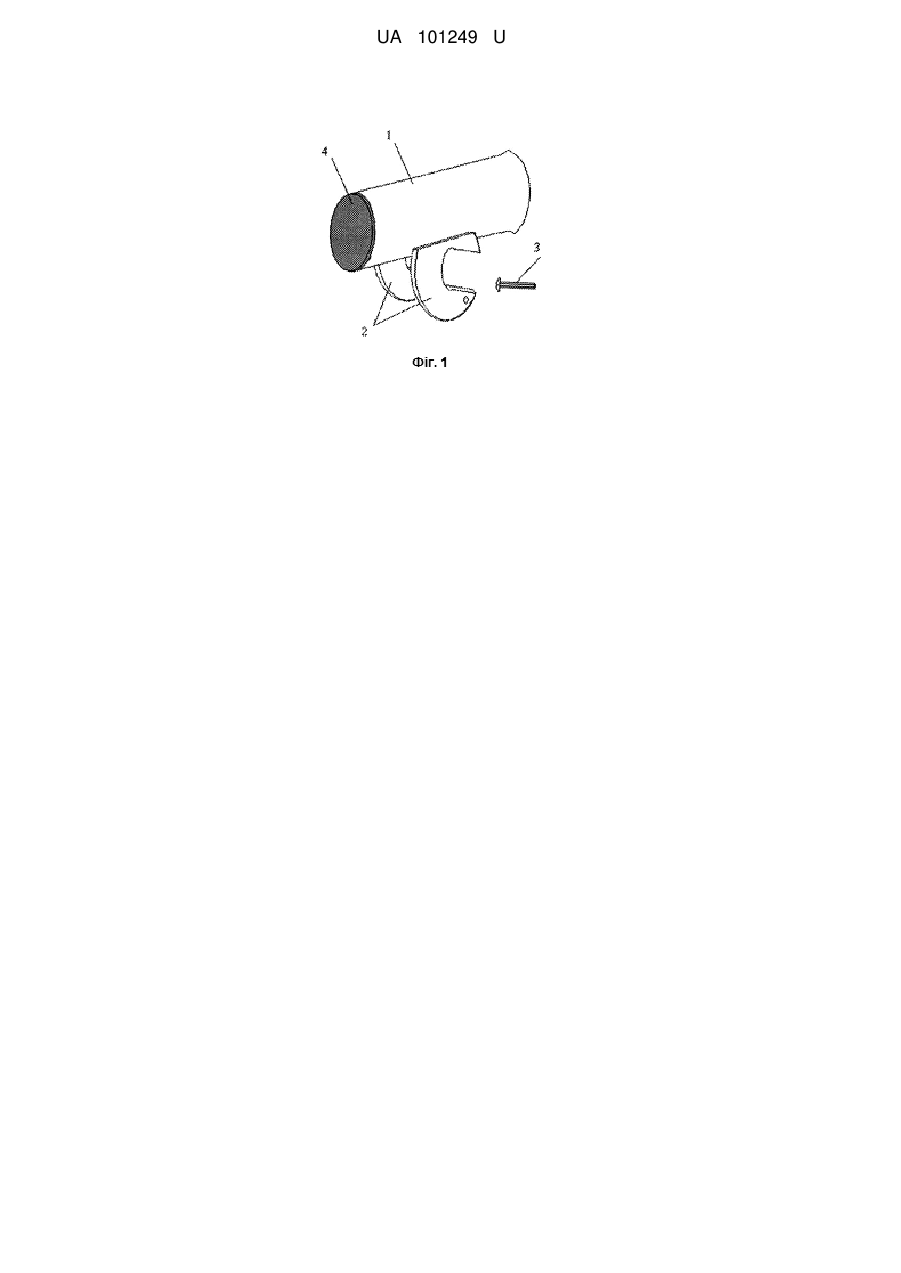

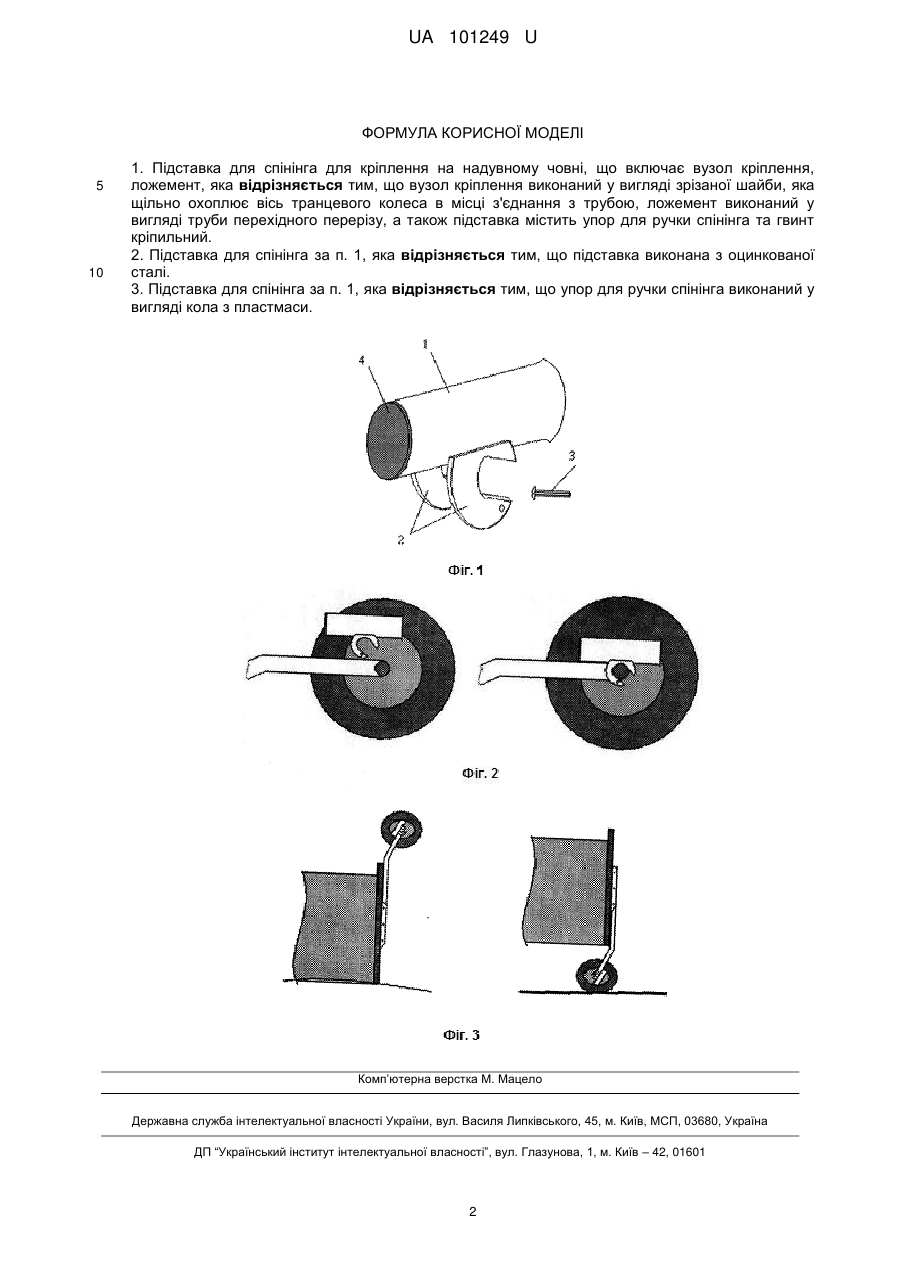

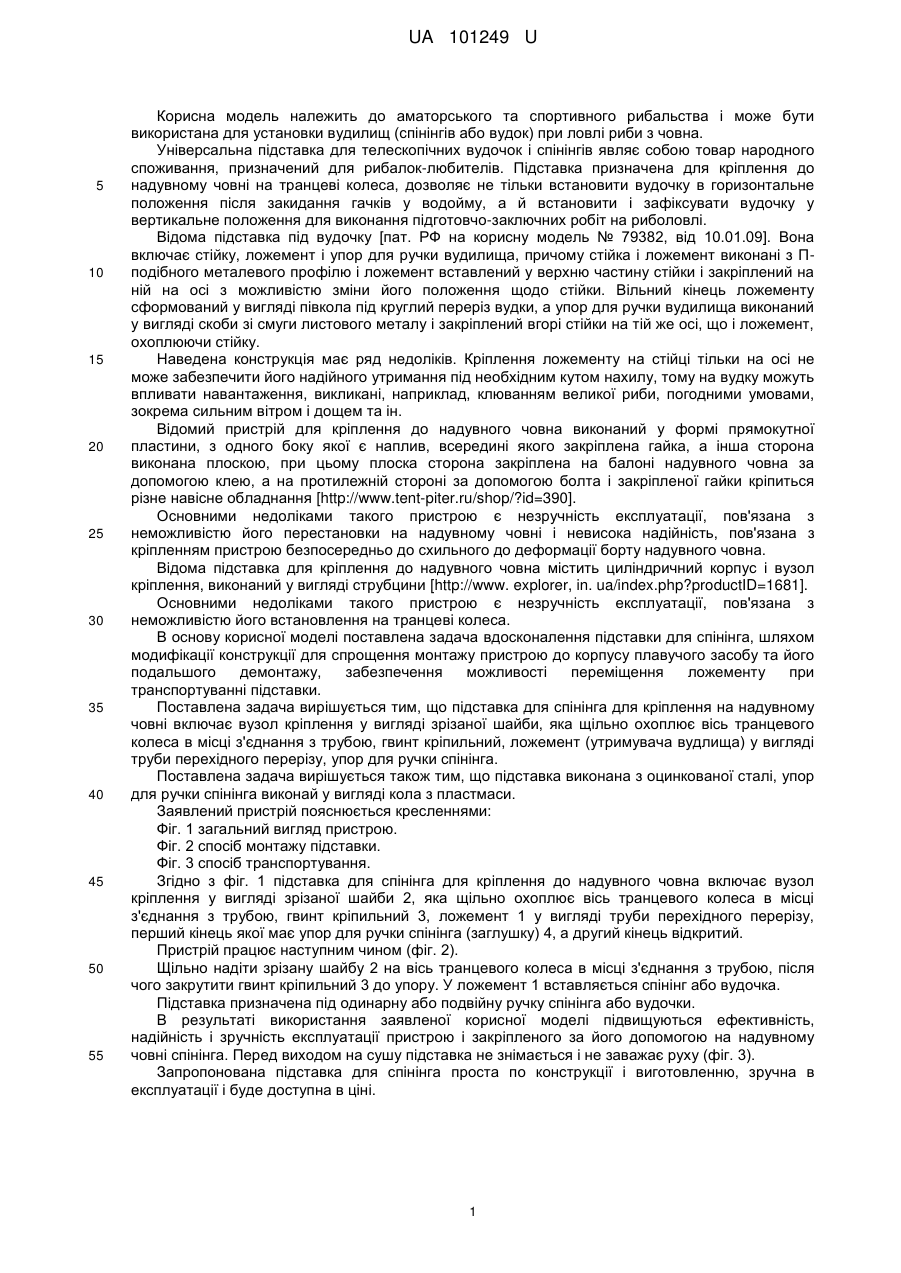

Реферат: Підставка для спінінга для кріплення на надувному човні, що включає вузол кріплення, виконаний у вигляді зрізаної шайби, яка щільно охоплює вісь транцевого колеса в місці з'єднання з трубою, ложемент виконаний у вигляді труби перехідного перерізу, упор для ручки спінінга та гвинт кріпильний. UA 101249 U (54) ПІДСТАВКА ДЛЯ СПІНІНГА ДЛЯ КРІПЛЕННЯ НА НАДУВНОМУ ЧОВНІ UA 101249 U UA 101249 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до аматорського та спортивного рибальства і може бути використана для установки вудилищ (спінінгів або вудок) при ловлі риби з човна. Універсальна підставка для телескопічних вудочок і спінінгів являє собою товар народного споживання, призначений для рибалок-любителів. Підставка призначена для кріплення до надувному човні на транцеві колеса, дозволяє не тільки встановити вудочку в горизонтальне положення після закидання гачків у водойму, а й встановити і зафіксувати вудочку у вертикальне положення для виконання підготовчо-заключних робіт на риболовлі. Відома підставка під вудочку [пат. РФ на корисну модель № 79382, від 10.01.09]. Вона включає стійку, ложемент і упор для ручки вудилища, причому стійка і ложемент виконані з Пподібного металевого профілю і ложемент вставлений у верхню частину стійки і закріплений на ній на осі з можливістю зміни його положення щодо стійки. Вільний кінець ложементу сформований у вигляді півкола під круглий переріз вудки, а упор для ручки вудилища виконаний у вигляді скоби зі смуги листового металу і закріплений вгорі стійки на тій же осі, що і ложемент, охоплюючи стійку. Наведена конструкція має ряд недоліків. Кріплення ложементу на стійці тільки на осі не може забезпечити його надійного утримання під необхідним кутом нахилу, тому на вудку можуть впливати навантаження, викликані, наприклад, клюванням великої риби, погодними умовами, зокрема сильним вітром і дощем та ін. Відомий пристрій для кріплення до надувного човна виконаний у формі прямокутної пластини, з одного боку якої є наплив, всередині якого закріплена гайка, а інша сторона виконана плоскою, при цьому плоска сторона закріплена на балоні надувного човна за допомогою клею, а на протилежній стороні за допомогою болта і закріпленої гайки кріпиться різне навісне обладнання [http://www.tent-piter.ru/shop/?id=390]. Основними недоліками такого пристрою є незручність експлуатації, пов'язана з неможливістю його перестановки на надувному човні і невисока надійність, пов'язана з кріпленням пристрою безпосередньо до схильного до деформації борту надувного човна. Відома підставка для кріплення до надувного човна містить циліндричний корпус і вузол кріплення, виконаний у вигляді струбцини [http://www. explorer, in. ua/index.php?productID=1681]. Основними недоліками такого пристрою є незручність експлуатації, пов'язана з неможливістю його встановлення на транцеві колеса. В основу корисної моделі поставлена задача вдосконалення підставки для спінінга, шляхом модифікації конструкції для спрощення монтажу пристрою до корпусу плавучого засобу та його подальшого демонтажу, забезпечення можливості переміщення ложементу при транспортуванні підставки. Поставлена задача вирішується тим, що підставка для спінінга для кріплення на надувному човні включає вузол кріплення у вигляді зрізаної шайби, яка щільно охоплює вісь транцевого колеса в місці з'єднання з трубою, гвинт кріпильний, ложемент (утримувача вудлища) у вигляді труби перехідного перерізу, упор для ручки спінінга. Поставлена задача вирішується також тим, що підставка виконана з оцинкованої сталі, упор для ручки спінінга виконай у вигляді кола з пластмаси. Заявлений пристрій пояснюється кресленнями: Фіг. 1 загальний вигляд пристрою. Фіг. 2 спосіб монтажу підставки. Фіг. 3 спосіб транспортування. Згідно з фіг. 1 підставка для спінінга для кріплення до надувного човна включає вузол кріплення у вигляді зрізаної шайби 2, яка щільно охоплює вісь транцевого колеса в місці з'єднання з трубою, гвинт кріпильний 3, ложемент 1 у вигляді труби перехідного перерізу, перший кінець якої має упор для ручки спінінга (заглушку) 4, а другий кінець відкритий. Пристрій працює наступним чином (фіг. 2). Щільно надіти зрізану шайбу 2 на вісь транцевого колеса в місці з'єднання з трубою, після чого закрутити гвинт кріпильний 3 до упору. У ложемент 1 вставляється спінінг або вудочка. Підставка призначена під одинарну або подвійну ручку спінінга або вудочки. В результаті використання заявленої корисної моделі підвищуються ефективність, надійність і зручність експлуатації пристрою і закріпленого за його допомогою на надувному човні спінінга. Перед виходом на сушу підставка не знімається і не заважає руху (фіг. 3). Запропонована підставка для спінінга проста по конструкції і виготовленню, зручна в експлуатації і буде доступна в ціні. 1 UA 101249 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Підставка для спінінга для кріплення на надувному човні, що включає вузол кріплення, ложемент, яка відрізняється тим, що вузол кріплення виконаний у вигляді зрізаної шайби, яка щільно охоплює вісь транцевого колеса в місці з'єднання з трубою, ложемент виконаний у вигляді труби перехідного перерізу, а також підставка містить упор для ручки спінінга та гвинт кріпильний. 2. Підставка для спінінга за п. 1, яка відрізняється тим, що підставка виконана з оцинкованої сталі. 3. Підставка для спінінга за п. 1, яка відрізняється тим, що упор для ручки спінінга виконаний у вигляді кола з пластмаси. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
