Спосіб постановки перешкод радіолокаційним станціям та головкам самонаведення ракет

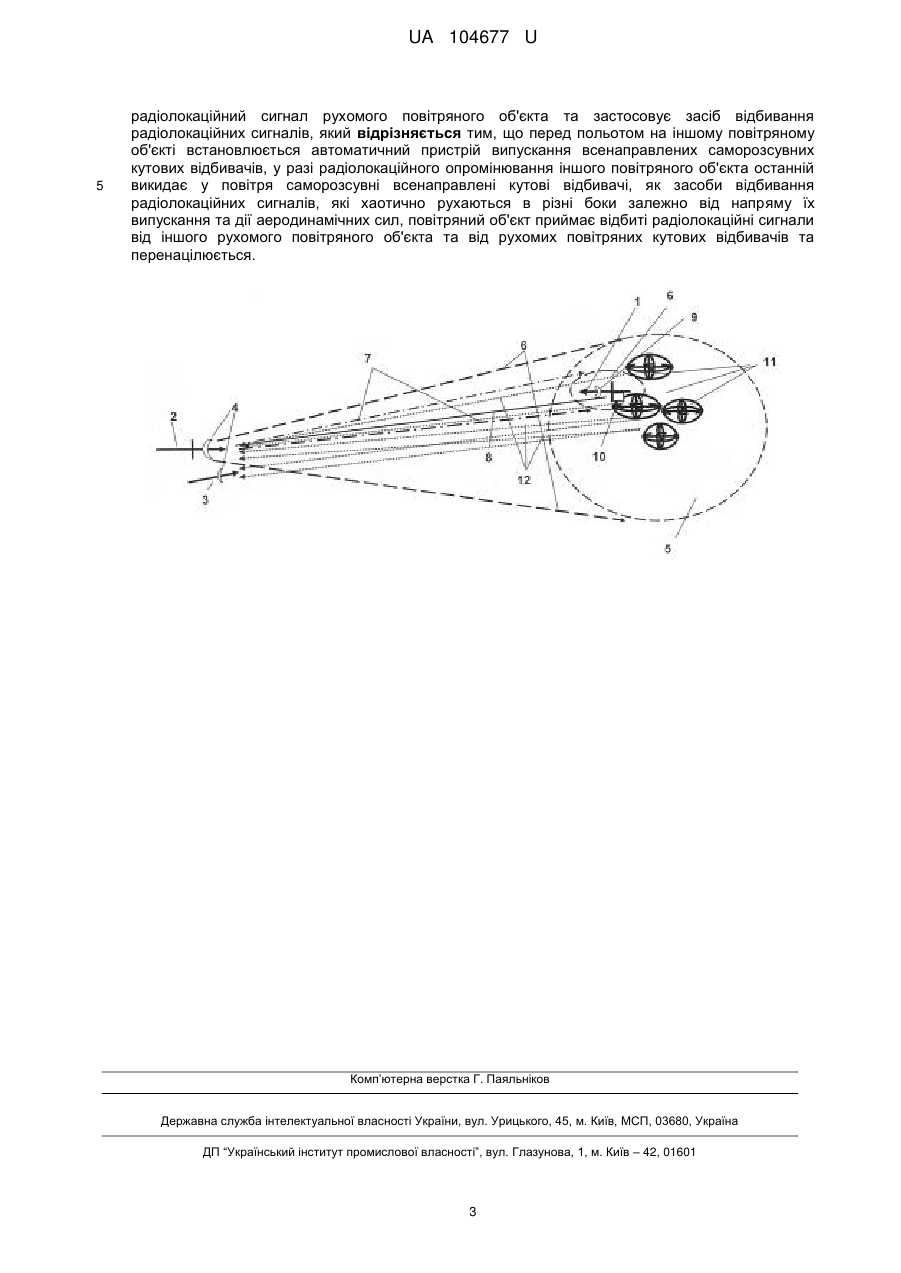

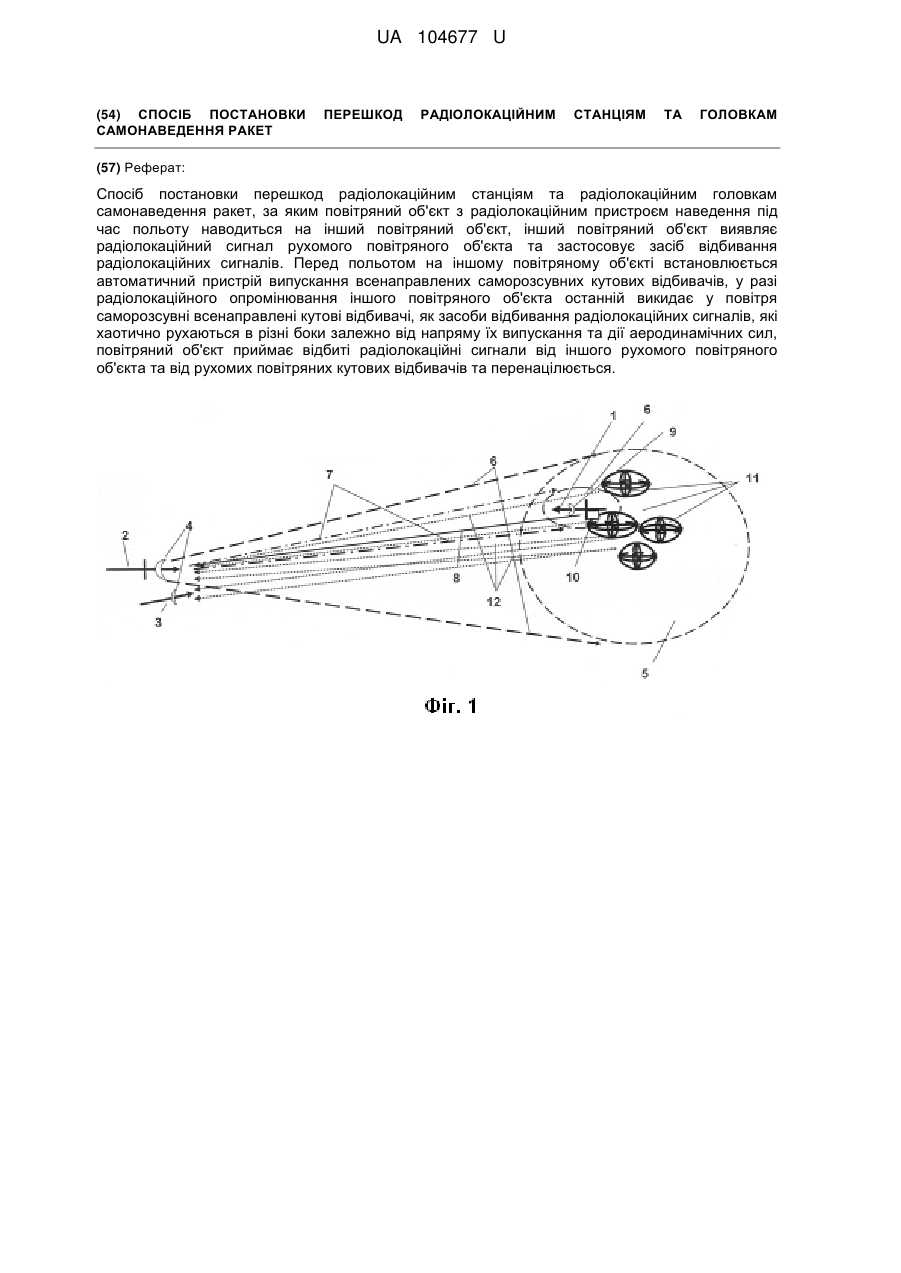

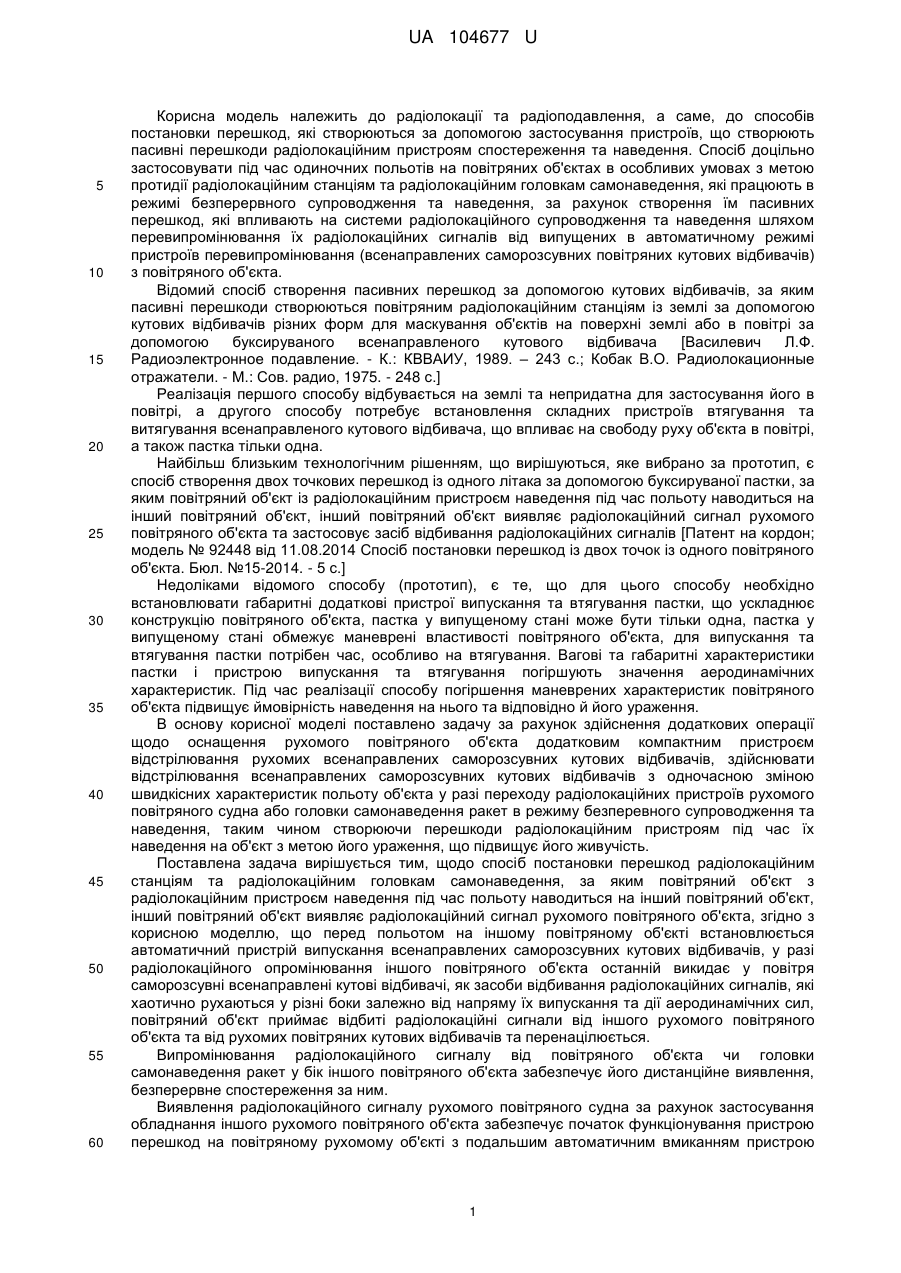

Реферат: Спосіб постановки перешкод радіолокаційним станціям та радіолокаційним головкам самонаведення ракет, за яким повітряний об'єкт з радіолокаційним пристроєм наведення під час польоту наводиться на інший повітряний об'єкт, інший повітряний об'єкт виявляє радіолокаційний сигнал рухомого повітряного об'єкта та застосовує засіб відбивання радіолокаційних сигналів. Перед польотом на іншому повітряному об'єкті встановлюється автоматичний пристрій випускання всенаправлених саморозсувних кутових відбивачів, у разі радіолокаційного опромінювання іншого повітряного об'єкта останній викидає у повітря саморозсувні всенаправлені кутові відбивачі, як засоби відбивання радіолокаційних сигналів, які хаотично рухаються в різні боки залежно від напряму їх випускання та дії аеродинамічних сил, повітряний об'єкт приймає відбиті радіолокаційні сигнали від іншого рухомого повітряного об'єкта та від рухомих повітряних кутових відбивачів та перенацілюється. UA 104677 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до радіолокації та радіоподавлення, а саме, до способів постановки перешкод, які створюються за допомогою застосування пристроїв, що створюють пасивні перешкоди радіолокаційним пристроям спостереження та наведення. Спосіб доцільно застосовувати під час одиночних польотів на повітряних об'єктах в особливих умовах з метою протидії радіолокаційним станціям та радіолокаційним головкам самонаведення, які працюють в режимі безперервного супроводження та наведення, за рахунок створення їм пасивних перешкод, які впливають на системи радіолокаційного супроводження та наведення шляхом перевипромінювання їх радіолокаційних сигналів від випущених в автоматичному режимі пристроїв перевипромінювання (всенаправлених саморозсувних повітряних кутових відбивачів) з повітряного об'єкта. Відомий спосіб створення пасивних перешкод за допомогою кутових відбивачів, за яким пасивні перешкоди створюються повітряним радіолокаційним станціям із землі за допомогою кутових відбивачів різних форм для маскування об'єктів на поверхні землі або в повітрі за допомогою буксируваного всенаправленого кутового відбивача [Василевич Л.Ф. Радиоэлектронное подавление. - К.: КВВАИУ, 1989. – 243 с.; Кобак В.О. Радиолокационные отражатели. - М.: Сов. радио, 1975. - 248 с.] Реалізація першого способу відбувається на землі та непридатна для застосування його в повітрі, а другого способу потребує встановлення складних пристроїв втягування та витягування всенаправленого кутового відбивача, що впливає на свободу руху об'єкта в повітрі, а також пастка тільки одна. Найбільш близьким технологічним рішенням, що вирішуються, яке вибрано за прототип, є спосіб створення двох точкових перешкод із одного літака за допомогою буксируваної пастки, за яким повітряний об'єкт із радіолокаційним пристроєм наведення під час польоту наводиться на інший повітряний об'єкт, інший повітряний об'єкт виявляє радіолокаційний сигнал рухомого повітряного об'єкта та застосовує засіб відбивання радіолокаційних сигналів [Патент на кордон; модель № 92448 від 11.08.2014 Спосіб постановки перешкод із двох точок із одного повітряного об'єкта. Бюл. №15-2014. - 5 с.] Недоліками відомого способу (прототип), є те, що для цього способу необхідно встановлювати габаритні додаткові пристрої випускання та втягування пастки, що ускладнює конструкцію повітряного об'єкта, пастка у випущеному стані може бути тільки одна, пастка у випущеному стані обмежує маневрені властивості повітряного об'єкта, для випускання та втягування пастки потрібен час, особливо на втягування. Вагові та габаритні характеристики пастки і пристрою випускання та втягування погіршують значення аеродинамічних характеристик. Під час реалізації способу погіршення маневрених характеристик повітряного об'єкта підвищує ймовірність наведення на нього та відповідно й його ураження. В основу корисної моделі поставлено задачу за рахунок здійснення додаткових операції щодо оснащення рухомого повітряного об'єкта додатковим компактним пристроєм відстрілювання рухомих всенаправлених саморозсувних кутових відбивачів, здійснювати відстрілювання всенаправлених саморозсувних кутових відбивачів з одночасною зміною швидкісних характеристик польоту об'єкта у разі переходу радіолокаційних пристроїв рухомого повітряного судна або головки самонаведення ракет в режиму безперевного супроводження та наведення, таким чином створюючи перешкоди радіолокаційним пристроям під час їх наведення на об'єкт з метою його ураження, що підвищує його живучість. Поставлена задача вирішується тим, щодо спосіб постановки перешкод радіолокаційним станціям та радіолокаційним головкам самонаведення, за яким повітряний об'єкт з радіолокаційним пристроєм наведення під час польоту наводиться на інший повітряний об'єкт, інший повітряний об'єкт виявляє радіолокаційний сигнал рухомого повітряного об'єкта, згідно з корисною моделлю, що перед польотом на іншому повітряному об'єкті встановлюється автоматичний пристрій випускання всенаправлених саморозсувних кутових відбивачів, у разі радіолокаційного опромінювання іншого повітряного об'єкта останній викидає у повітря саморозсувні всенаправлені кутові відбивачі, як засоби відбивання радіолокаційних сигналів, які хаотично рухаються у різні боки залежно від напряму їх випускання та дії аеродинамічних сил, повітряний об'єкт приймає відбиті радіолокаційні сигнали від іншого рухомого повітряного об'єкта та від рухомих повітряних кутових відбивачів та перенацілюється. Випромінювання радіолокаційного сигналу від повітряного об'єкта чи головки самонаведення ракет у бік іншого повітряного об'єкта забезпечує його дистанційне виявлення, безперервне спостереження за ним. Виявлення радіолокаційного сигналу рухомого повітряного судна за рахунок застосування обладнання іншого рухомого повітряного об'єкта забезпечує початок функціонування пристрою перешкод на повітряному рухомому об'єкті з подальшим автоматичним вмиканням пристрою 1 UA 104677 U 5 10 15 20 25 30 35 40 45 50 відстрілювання всенаправлених саморозсувних кутових відбивачів та створенням перешкод. Всенаправлені кутові відбивачі шляхом наповнення повітрям розкриваються в повітрі та рухаються під дією аеродинамічних сил. Розкриття рухомих всенаправлених кутових відбивачів з одночасною зміною швидкісних характеристик польоту повітряного об'єкта створює перешкоду роботі радіолокаційних пристроїв повітряного судна та ракети. Приймання рухомим повітряним судном відбитих радіолокаційних сигналів від рухомого повітряного об'єкта та від розкритих рухомих повітряних кутових відбивачів забезпечує виявлення рухомим повітряним судном та головкою самонаведення ракети замість одного відбитого сигналу значну (завчасно визначену) кількість сигналів, які зривають роботу радіолокаційних пристроїв спостереження та наведення повітряного судна та ракети в режимі безперервного супроводження. Це змушує розпочати їх роботу щодо наведення на рухомий повітряний об'єкт по-новому, на що потрібний час, а повітряний об'єкт залишається не ураженим. Додаткове встановлення компактного пристрою відстрілювання рухомих всенаправлених саморозсувних кутових відбивачів забезпечує створення перешкоди роботі радіолокаційних пристроїв спостереження та наведення повторного судна та ракети в режимі безперервного супроводження з метою його ураження. Відбиття рухомими всенаправленими саморозсувними кутовими відбивачами радіолокаційного сигналу повітряного судна чи головки самонаведення ракети з одночасною зміною швидкісних характеристик польоту повітряного об'єкта забезпечує зрив супроводження та наведення повітряним судном або ракетою рухомого повітряного об'єкта, або створення помилки наведення, що знижує ймовірність його ураження та підвищує живучість повітряного об'єкта під час польоту в особливих умовах. Реалізація способу проілюстрована на кресленні, де показаний момент відбивання радіолокаційних сигналів від всенаправлених кутових відбивачів. Спосіб постановки перешкод радіолокаційним станціям та головкам самонаведення ракет здійснюється за допомогою рухомих всенаправлених саморозсувних повітряних кутових відбивачів. На рухомому повітряному об'єкті додаткового встановлюється пристрій відстрілювання всенаправлених саморозсувних повітряних кутових відбивачів. Для виявлення та наведення на іншому повітряному об'єкті 1, повітряних об'єктах 2 або 3, застосовують радіолокаційні пристрої спостереження та наведення 4, які випромінюють радіолокаційний сигнал 6 (позначений пунктирними лініями) у режимі пошуку. Завдяки відбитому від іншого повітряного об'єкта 1 радіолокаційного сигналу 8 ведеться спостереження за іншим повітряним об'єктом 1 у зоні спостереження 5. У разі необхідності наведення на інший повітряний об'єкт радіолокаційні пристрої 4 переходять у режим безперервного супроводження іншого повітряного об'єкта 1 у звуженій зоні 6 за відбитим радіолокаційним сигналом 8. Виявлення безперервного опромінюючого радіолокаційного сигналу іншого повітряного об'єкта 1 спеціальними пристроями 9, на іншому повітряному об'єкті 1 вмикається пристрій автоматичного відстрілювання 10 рухомих всенаправлених саморозсувних кутових відбивачів 11. Рухомі наповнені повітрям всенаправлені саморозсувні кутові відбивачі 11 створюють аналогічні до сигналу 8 відбиті радіолокаційні сигнали 12 (позначений уривчастими лініями з крапками), які відбиваються з одночасною зміною швидкісних характеристик польоту іншого повітряного об'єкта 1. Сигнали перешкод 12 від всенаправлених саморозсувних кутових відбивачів приходять одночасно до радіолокаційних пристроїв 4 спостереження повітряних об'єктів 2 або 3, внаслідок цього радіолокаційні пристрої 4 повітряних об'єктів 2 або 3 отримують помилку наведення та в подальшому із-за розширення області спостереження 6 втрачають інший повітряний об'єкт 1 та змушені перейти з режиму безперервного супроводження до режиму його пошуку в зоні 5, на що потрібний додатковий час, що є головним у ситуації, яка виникла. У разі повного уникнення ураження іншого повітряного об'єкта 1 він повертається до вирішення поставленого завдання в польоті, у разі повторення ситуації визначена аналогічна послідовність дій повторюється. Кількість можливих дій залежить від кількості заряджених до пристрою відстрілювання 10 рухомих всенаправлених саморозсувних кутових відбивачів 11. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Спосіб постановки перешкод радіолокаційним станціям та радіолокаційним головкам самонаведення ракет, за яким повітряний об'єкт з радіолокаційним пристроєм наведення під час польоту наводиться на інший повітряний об'єкт, інший повітряний об'єкт виявляє 2 UA 104677 U 5 радіолокаційний сигнал рухомого повітряного об'єкта та застосовує засіб відбивання радіолокаційних сигналів, який відрізняється тим, що перед польотом на іншому повітряному об'єкті встановлюється автоматичний пристрій випускання всенаправлених саморозсувних кутових відбивачів, у разі радіолокаційного опромінювання іншого повітряного об'єкта останній викидає у повітря саморозсувні всенаправлені кутові відбивачі, як засоби відбивання радіолокаційних сигналів, які хаотично рухаються в різні боки залежно від напряму їх випускання та дії аеродинамічних сил, повітряний об'єкт приймає відбиті радіолокаційні сигнали від іншого рухомого повітряного об'єкта та від рухомих повітряних кутових відбивачів та перенацілюється. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
