Нефритована полива

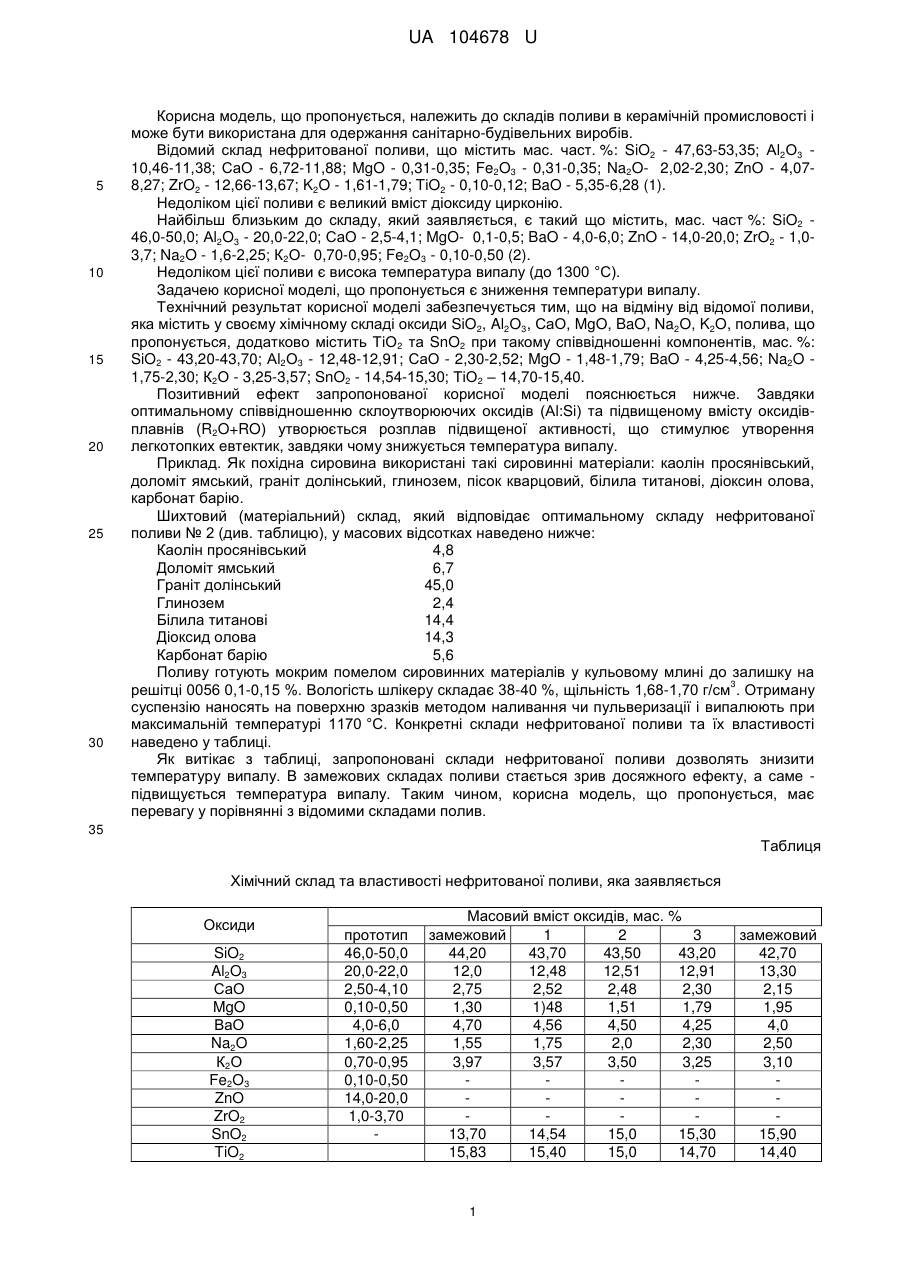

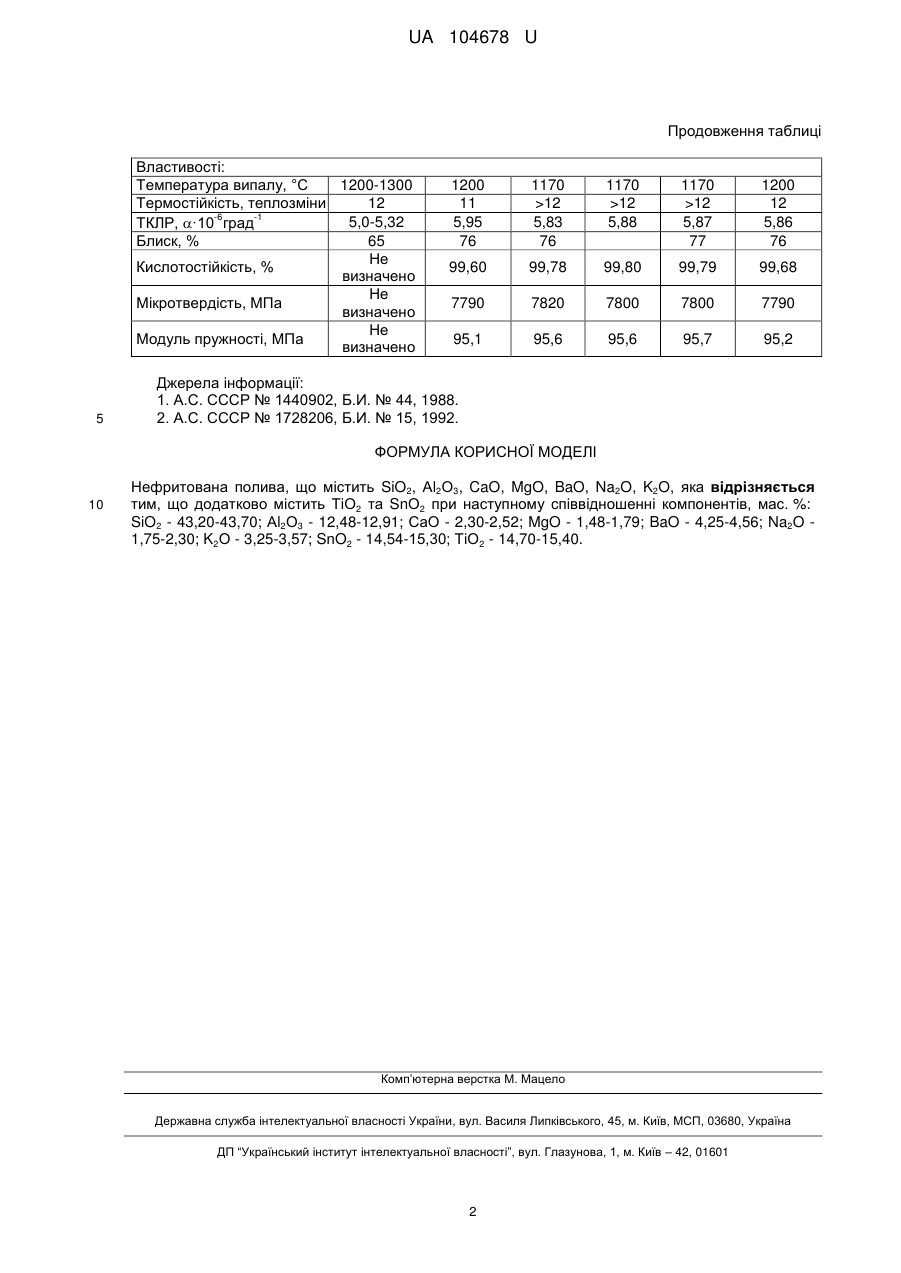

Реферат: Нефритована полива містить SiO2, Аl2О3, CaO, MgO, BaO, Na2O, K2O. Додатково містить ТіО2 та SnО2 при наступному співвідношенні компонентів, мас. %: SiO2 - 43,20-43,70; Аl2О3 - 12,4812,91; СаО - 2,30-2,52; MgO - 1,48-1,79; BaO - 4,25-4,56; Na2O - 1,75-2,30; K2О - 3,25-3,57; SnO2 14,54-15,30; ТіО2 - 14,70-15,40. UA 104678 U (54) НЕФРИТОВАНА ПОЛИВА UA 104678 U UA 104678 U 5 10 15 20 25 30 Корисна модель, що пропонується, належить до складів поливи в керамічній промисловості і може бути використана для одержання санітарно-будівельних виробів. Відомий склад нефритованої поливи, що містить мас. част. %: SiO2 - 47,63-53,35; Аl2О3 10,46-11,38; СаО - 6,72-11,88; MgO - 0,31-0,35; Fe2O3 - 0,31-0,35; Na2O- 2,02-2,30; ZnO - 4,078,27; ZrO2 - 12,66-13,67; K2O - 1,61-1,79; TiO2 - 0,10-0,12; BaO - 5,35-6,28 (1). Недоліком цієї поливи є великий вміст діоксиду цирконію. Найбільш близьким до складу, який заявляється, є такий що містить, мас. част %: SiO2 46,0-50,0; Аl2O3 - 20,0-22,0; СаО - 2,5-4,1; MgO- 0,1-0,5; BaO - 4,0-6,0; ZnO - 14,0-20,0; ZrO2 - 1,03,7; Na2O - 1,6-2,25; К2О- 0,70-0,95; Fe2O3 - 0,10-0,50 (2). Недоліком цієї поливи є висока температура випалу (до 1300 °C). Задачею корисної моделі, що пропонується є зниження температури випалу. Технічний результат корисної моделі забезпечується тим, що на відміну від відомої поливи, яка містить у своєму хімічному складі оксиди SiO2, Al2O3, СаО, MgO, BaO, Na2O, K2O, полива, що пропонується, додатково містить ТіО2 та SnO2 при такому співвідношенні компонентів, мас. %: SiO2 - 43,20-43,70; Аl2О3 - 12,48-12,91; СаО - 2,30-2,52; MgO - 1,48-1,79; BaO - 4,25-4,56; Na2O 1,75-2,30; К2О - 3,25-3,57; SnO2 - 14,54-15,30; ТіО2 – 14,70-15,40. Позитивний ефект запропонованої корисної моделі пояснюється нижче. Завдяки оптимальному співвідношенню склоутворюючих оксидів (Аl:Si) та підвищеному вмісту оксидівплавнів (R2O+RO) утворюється розплав підвищеної активності, що стимулює утворення легкотопких евтектик, завдяки чому знижується температура випалу. Приклад. Як похідна сировина використані такі сировинні матеріали: каолін просянівський, доломіт ямський, граніт долінський, глинозем, пісок кварцовий, білила титанові, діоксин олова, карбонат барію. Шихтовий (матеріальний) склад, який відповідає оптимальному складу нефритованої поливи № 2 (див. таблицю), у масових відсотках наведено нижче: Каолін просянівський 4,8 Доломіт ямський 6,7 Граніт долінський 45,0 Глинозем 2,4 Білила титанові 14,4 Діоксид олова 14,3 Карбонат барію 5,6 Поливу готують мокрим помелом сировинних матеріалів у кульовому млині до залишку на 3 решітці 0056 0,1-0,15 %. Вологість шлікеру складає 38-40 %, щільність 1,68-1,70 г/см . Отриману суспензію наносять на поверхню зразків методом наливання чи пульверизації і випалюють при максимальній температурі 1170 °C. Конкретні склади нефритованої поливи та їх властивості наведено у таблиці. Як витікає з таблиці, запропоновані склади нефритованої поливи дозволять знизити температуру випалу. В замежових складах поливи стається зрив досяжного ефекту, а саме підвищується температура випалу. Таким чином, корисна модель, що пропонується, має перевагу у порівнянні з відомими складами полив. 35 Таблиця Хімічний склад та властивості нефритованої поливи, яка заявляється Оксиди SiO2 Al2O3 СаО MgO ВаО Na2O К2О Fe2O3 ZnO ZrO2 SnO2 TiO2 прототип 46,0-50,0 20,0-22,0 2,50-4,10 0,10-0,50 4,0-6,0 1,60-2,25 0,70-0,95 0,10-0,50 14,0-20,0 1,0-3,70 Масовий вміст оксидів, мас. % замежовий 1 2 3 44,20 43,70 43,50 43,20 12,0 12,48 12,51 12,91 2,75 2,52 2,48 2,30 1,30 1)48 1,51 1,79 4,70 4,56 4,50 4,25 1,55 1,75 2,0 2,30 3,97 3,57 3,50 3,25 13,70 14,54 15,0 15,30 15,83 15,40 15,0 14,70 1 замежовий 42,70 13,30 2,15 1,95 4,0 2,50 3,10 15,90 14,40 UA 104678 U Продовження таблиці Властивості: Температура випалу, °C 1200-1300 Термостійкість, теплозміни 12 -6 -1 5,0-5,32 ТКЛР, ·10 град Блиск, % 65 Не Кислотостійкість, % визначено Не Мікротвердість, МПа визначено Не Модуль пружності, МПа визначено 5 1200 11 5,95 76 1170 >12 5,83 76 1170 >12 5,88 1170 >12 5,87 77 1200 12 5,86 76 99,60 99,78 99,80 99,79 99,68 7790 7820 7800 7800 7790 95,1 95,6 95,6 95,7 95,2 Джерела інформації: 1. А.С. СССР № 1440902, Б.И. № 44, 1988. 2. А.С. СССР № 1728206, Б.И. № 15, 1992. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Нефритована полива, що містить SiO2, Аl2О3, CaO, MgO, BaO, Na2O, K2O, яка відрізняється тим, що додатково містить ТіО2 та SnО2 при наступному співвідношенні компонентів, мас. %: SiO2 - 43,20-43,70; Аl2О3 - 12,48-12,91; СаО - 2,30-2,52; MgO - 1,48-1,79; BaO - 4,25-4,56; Na2O 1,75-2,30; K2О - 3,25-3,57; SnO2 - 14,54-15,30; ТіО2 - 14,70-15,40. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
