Пристрій для механізованого буріння шпурів і свердловин у викидонебезпечному вугільному пласті при проведенні в ньому підготовчих пластових виробок прохідницьким комбайном з робочим органом на телескопній стрілі

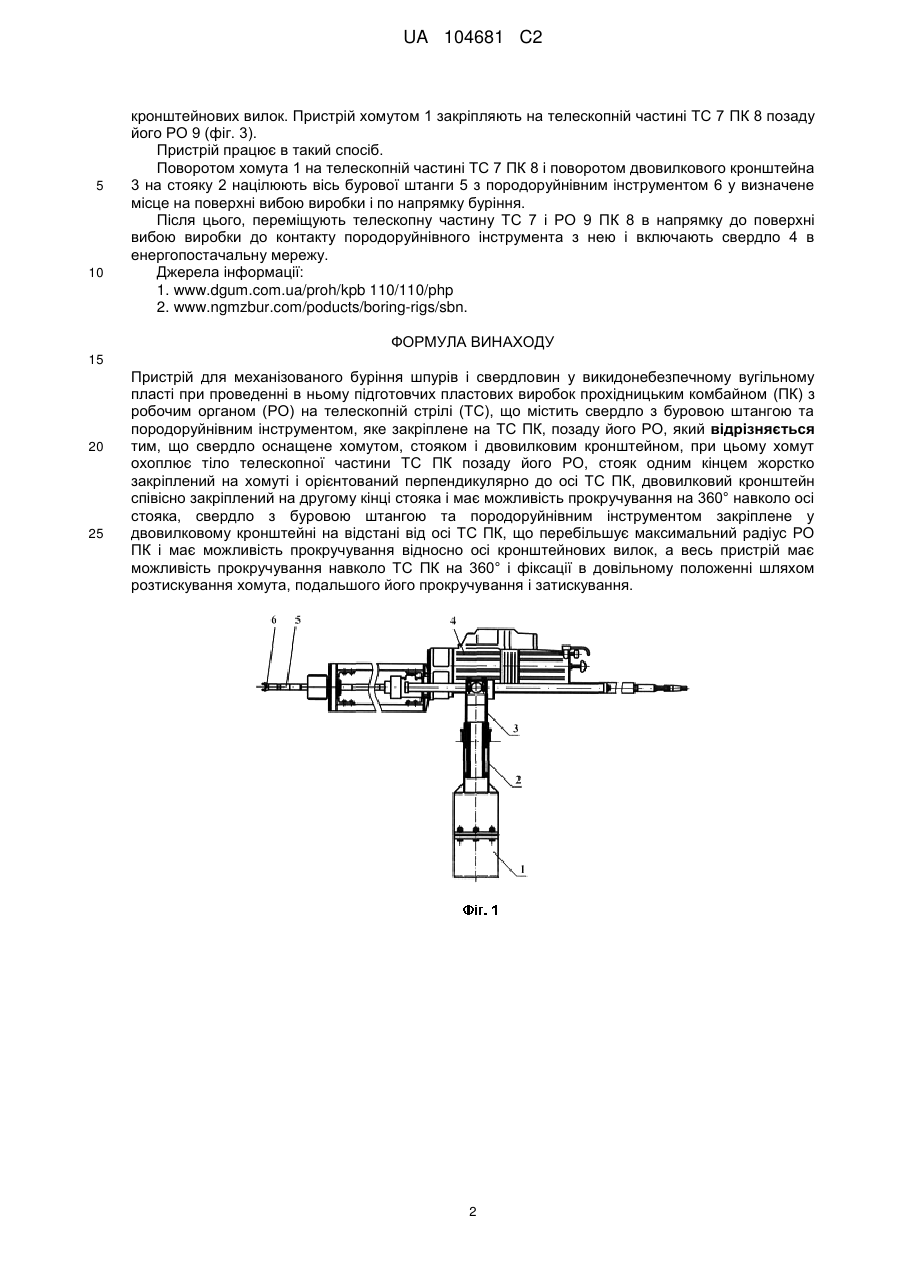

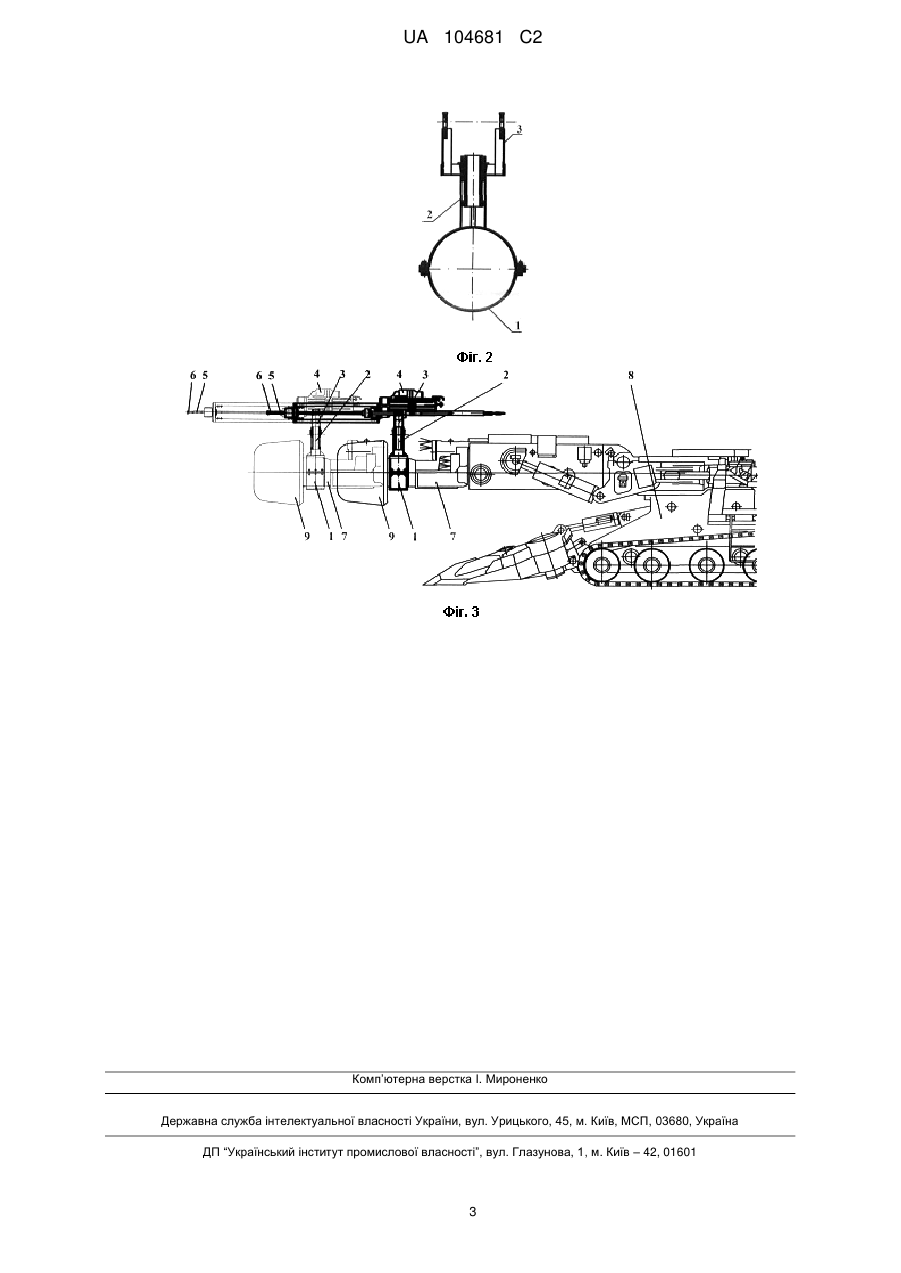

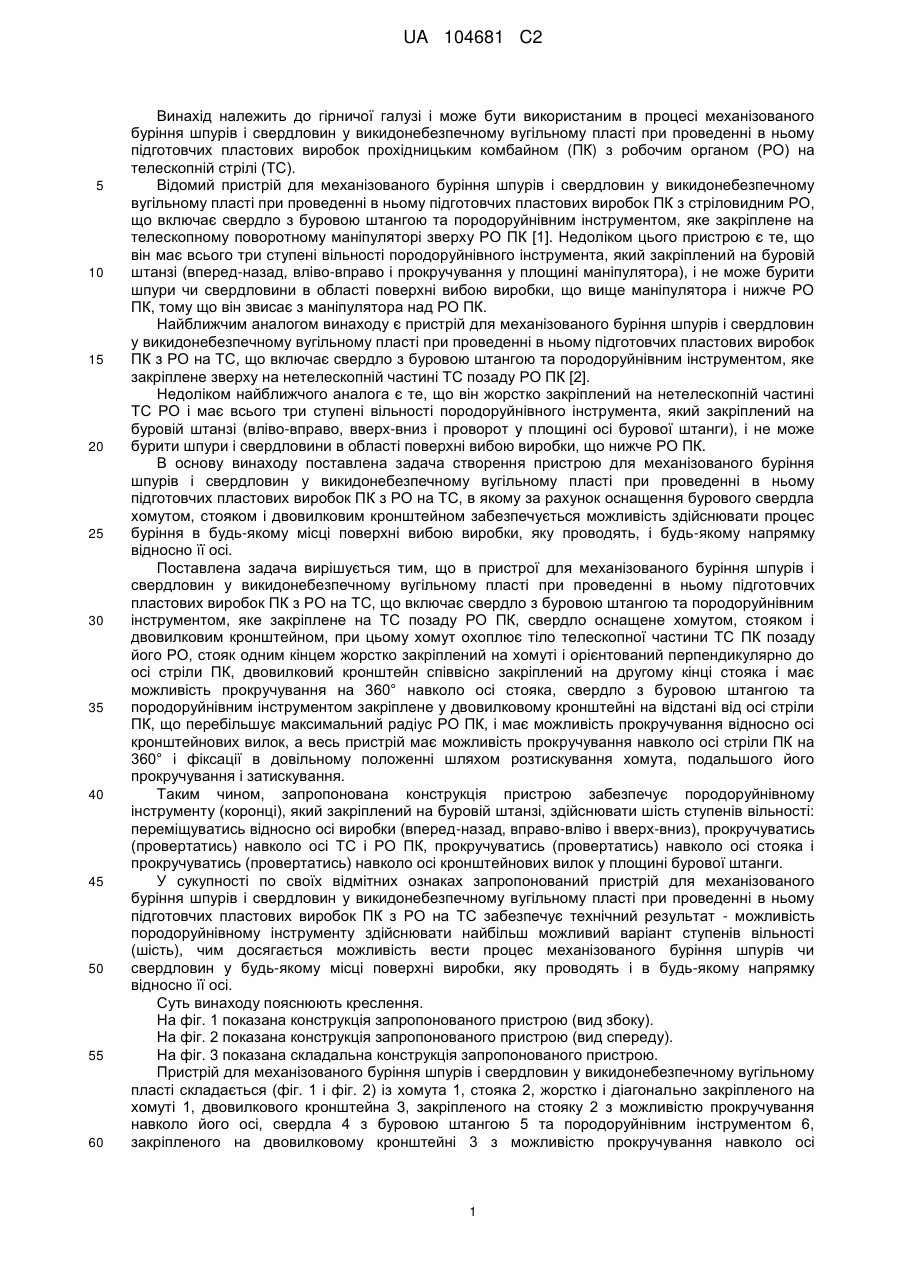

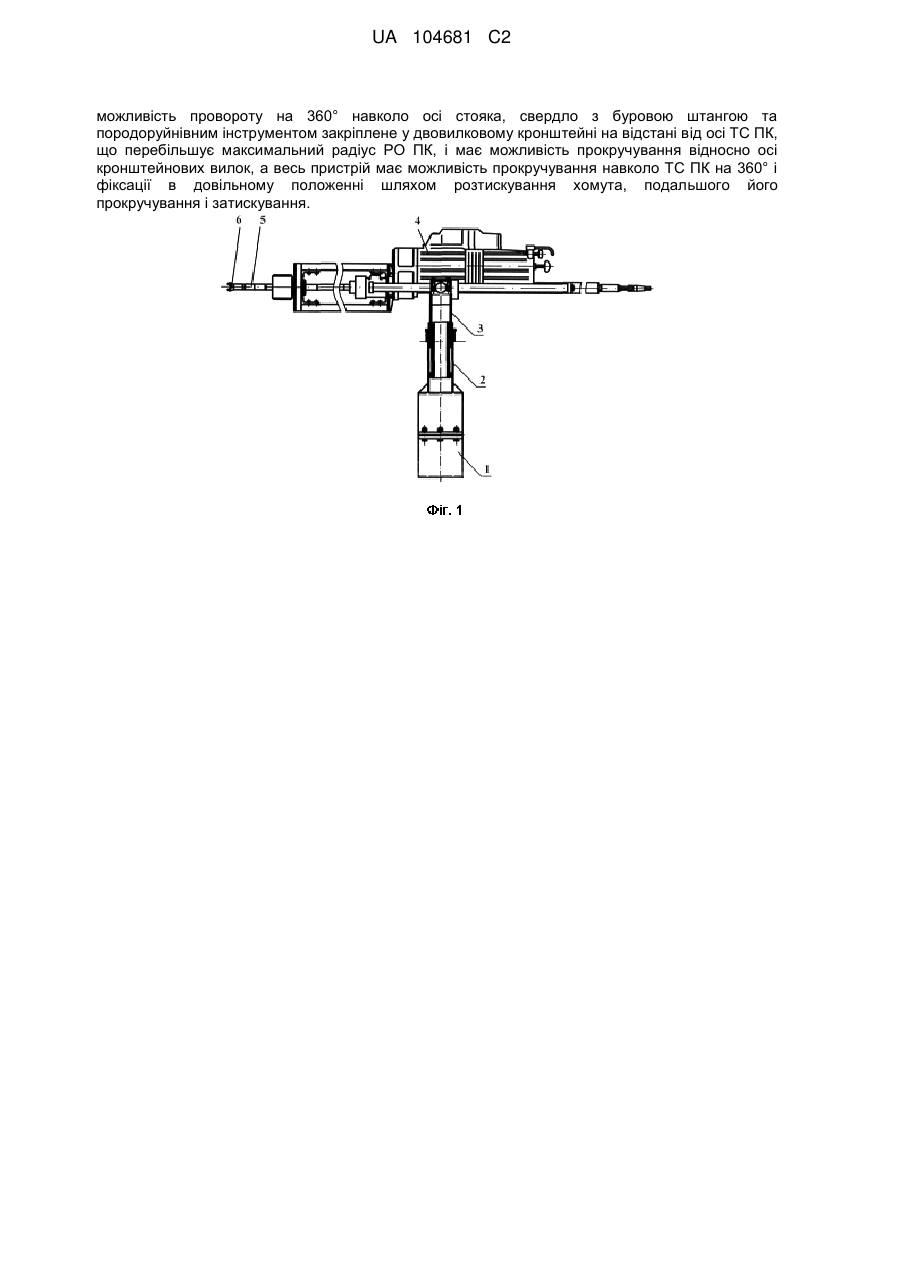

Реферат: Пристрій для механізованого буріння шпурів і свердловин у викидонебезпечному вугільному пласту при проведенні в ньому підготовчих пластових виробок прохідницьким комбайном (ПК) з робочим органом (РО) на телескопній стрілі (ТС), що містить свердло з буровою штангою та породоруйнівним інструментом, яке закріплене на ТС ПК, позаду його РО. Для забезпечення можливості механізованого буріння шпурів і свердловин у будь-якому місці поверхні виробки, яку проводять, і в будь-якому напрямку відносно її осі, свердло оснащене хомутом, стояком і двовилковим кронштейном, при цьому хомут охоплює тіло телескопної частини ТС ПК позаду його РО, стояк одним кінцем жорстко закріплений на хомуті і орієнтований перпендикулярно до осі ТС ПК, двовилковий кронштейн співвісно закріплений на другому кінці стояка і має UA 104681 C2 (12) UA 104681 C2 можливість провороту на 360° навколо осі стояка, свердло з буровою штангою та породоруйнівним інструментом закріплене у двовилковому кронштейні на відстані від осі ТС ПК, що перебільшує максимальний радіус РО ПК, і має можливість прокручування відносно осі кронштейнових вилок, а весь пристрій має можливість прокручування навколо ТС ПК на 360° і фіксації в довільному положенні шляхом розтискування хомута, подальшого його прокручування і затискування. UA 104681 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до гірничої галузі і може бути використаним в процесі механізованого буріння шпурів і свердловин у викидонебезпечному вугільному пласті при проведенні в ньому підготовчих пластових виробок прохідницьким комбайном (ПК) з робочим органом (РО) на телескопній стрілі (ТС). Відомий пристрій для механізованого буріння шпурів і свердловин у викидонебезпечному вугільному пласті при проведенні в ньому підготовчих пластових виробок ПК з стріловидним РО, що включає свердло з буровою штангою та породоруйнівним інструментом, яке закріплене на телескопному поворотному маніпуляторі зверху РО ПК [1]. Недоліком цього пристрою є те, що він має всього три ступені вільності породоруйнівного інструмента, який закріплений на буровій штанзі (вперед-назад, вліво-вправо і прокручування у площині маніпулятора), і не може бурити шпури чи свердловини в області поверхні вибою виробки, що вище маніпулятора і нижче РО ПК, тому що він звисає з маніпулятора над РО ПК. Найближчим аналогом винаходу є пристрій для механізованого буріння шпурів і свердловин у викидонебезпечному вугільному пласті при проведенні в ньому підготовчих пластових виробок ПК з РО на ТС, що включає свердло з буровою штангою та породоруйнівним інструментом, яке закріплене зверху на нетелескопній частині ТС позаду РО ПК [2]. Недоліком найближчого аналога є те, що він жорстко закріплений на нетелескопній частині ТС РО і має всього три ступені вільності породоруйнівного інструмента, який закріплений на буровій штанзі (вліво-вправо, вверх-вниз і проворот у площині осі бурової штанги), і не може бурити шпури і свердловини в області поверхні вибою виробки, що нижче РО ПК. В основу винаходу поставлена задача створення пристрою для механізованого буріння шпурів і свердловин у викидонебезпечному вугільному пласті при проведенні в ньому підготовчих пластових виробок ПК з РО на ТС, в якому за рахунок оснащення бурового свердла хомутом, стояком і двовилковим кронштейном забезпечується можливість здійснювати процес буріння в будь-якому місці поверхні вибою виробки, яку проводять, і будь-якому напрямку відносно її осі. Поставлена задача вирішується тим, що в пристрої для механізованого буріння шпурів і свердловин у викидонебезпечному вугільному пласті при проведенні в ньому підготовчих пластових виробок ПК з РО на ТС, що включає свердло з буровою штангою та породоруйнівним інструментом, яке закріплене на ТС позаду РО ПК, свердло оснащене хомутом, стояком і двовилковим кронштейном, при цьому хомут охоплює тіло телескопної частини ТС ПК позаду його РО, стояк одним кінцем жорстко закріплений на хомуті і орієнтований перпендикулярно до осі стріли ПК, двовилковий кронштейн співвісно закріплений на другому кінці стояка і має можливість прокручування на 360° навколо осі стояка, свердло з буровою штангою та породоруйнівним інструментом закріплене у двовилковому кронштейні на відстані від осі стріли ПК, що перебільшує максимальний радіус РО ПК, і має можливість прокручування відносно осі кронштейнових вилок, а весь пристрій має можливість прокручування навколо осі стріли ПК на 360° і фіксації в довільному положенні шляхом розтискування хомута, подальшого його прокручування і затискування. Таким чином, запропонована конструкція пристрою забезпечує породоруйнівному інструменту (коронці), який закріплений на буровій штанзі, здійснювати шість ступенів вільності: переміщуватись відносно осі виробки (вперед-назад, вправо-вліво і вверх-вниз), прокручуватись (провертатись) навколо осі ТС і РО ПК, прокручуватись (провертатись) навколо осі стояка і прокручуватись (провертатись) навколо осі кронштейнових вилок у площині бурової штанги. У сукупності по своїх відмітних ознаках запропонований пристрій для механізованого буріння шпурів і свердловин у викидонебезпечному вугільному пласті при проведенні в ньому підготовчих пластових виробок ПК з РО на ТС забезпечує технічний результат - можливість породоруйнівному інструменту здійснювати найбільш можливий варіант ступенів вільності (шість), чим досягається можливість вести процес механізованого буріння шпурів чи свердловин у будь-якому місці поверхні виробки, яку проводять і в будь-якому напрямку відносно її осі. Суть винаходу пояснюють креслення. На фіг. 1 показана конструкція запропонованого пристрою (вид збоку). На фіг. 2 показана конструкція запропонованого пристрою (вид спереду). На фіг. 3 показана складальна конструкція запропонованого пристрою. Пристрій для механізованого буріння шпурів і свердловин у викидонебезпечному вугільному пласті складається (фіг. 1 і фіг. 2) із хомута 1, стояка 2, жорстко і діагонально закріпленого на хомуті 1, двовилкового кронштейна 3, закріпленого на стояку 2 з можливістю прокручування навколо його осі, свердла 4 з буровою штангою 5 та породоруйнівним інструментом 6, закріпленого на двовилковому кронштейні 3 з можливістю прокручування навколо осі 1 UA 104681 C2 5 10 кронштейнових вилок. Пристрій хомутом 1 закріпляють на телескопній частині ТС 7 ПК 8 позаду його РО 9 (фіг. 3). Пристрій працює в такий спосіб. Поворотом хомута 1 на телескопній частині ТС 7 ПК 8 і поворотом двовилкового кронштейна 3 на стояку 2 націлюють вісь бурової штанги 5 з породоруйнівним інструментом 6 у визначене місце на поверхні вибою виробки і по напрямку буріння. Після цього, переміщують телескопну частину ТС 7 і РО 9 ПК 8 в напрямку до поверхні вибою виробки до контакту породоруйнівного інструмента з нею і включають свердло 4 в енергопостачальну мережу. Джерела інформації: 1. www.dgum.com.ua/proh/kpb 110/110/php 2. www.ngmzbur.com/poducts/boring-rigs/sbn. ФОРМУЛА ВИНАХОДУ 15 20 25 Пристрій для механізованого буріння шпурів і свердловин у викидонебезпечному вугільному пласті при проведенні в ньому підготовчих пластових виробок прохідницьким комбайном (ПК) з робочим органом (РО) на телескопній стрілі (ТС), що містить свердло з буровою штангою та породоруйнівним інструментом, яке закріплене на ТС ПК, позаду його РО, який відрізняється тим, що свердло оснащене хомутом, стояком і двовилковим кронштейном, при цьому хомут охоплює тіло телескопної частини ТС ПК позаду його РО, стояк одним кінцем жорстко закріплений на хомуті і орієнтований перпендикулярно до осі ТС ПК, двовилковий кронштейн співісно закріплений на другому кінці стояка і має можливість прокручування на 360° навколо осі стояка, свердло з буровою штангою та породоруйнівним інструментом закріплене у двовилковому кронштейні на відстані від осі ТС ПК, що перебільшує максимальний радіус РО ПК і має можливість прокручування відносно осі кронштейнових вилок, а весь пристрій має можливість прокручування навколо ТС ПК на 360° і фіксації в довільному положенні шляхом розтискування хомута, подальшого його прокручування і затискування. 2 UA 104681 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
