Шкала контролю якості друкування на цифрових машинах та пристроях

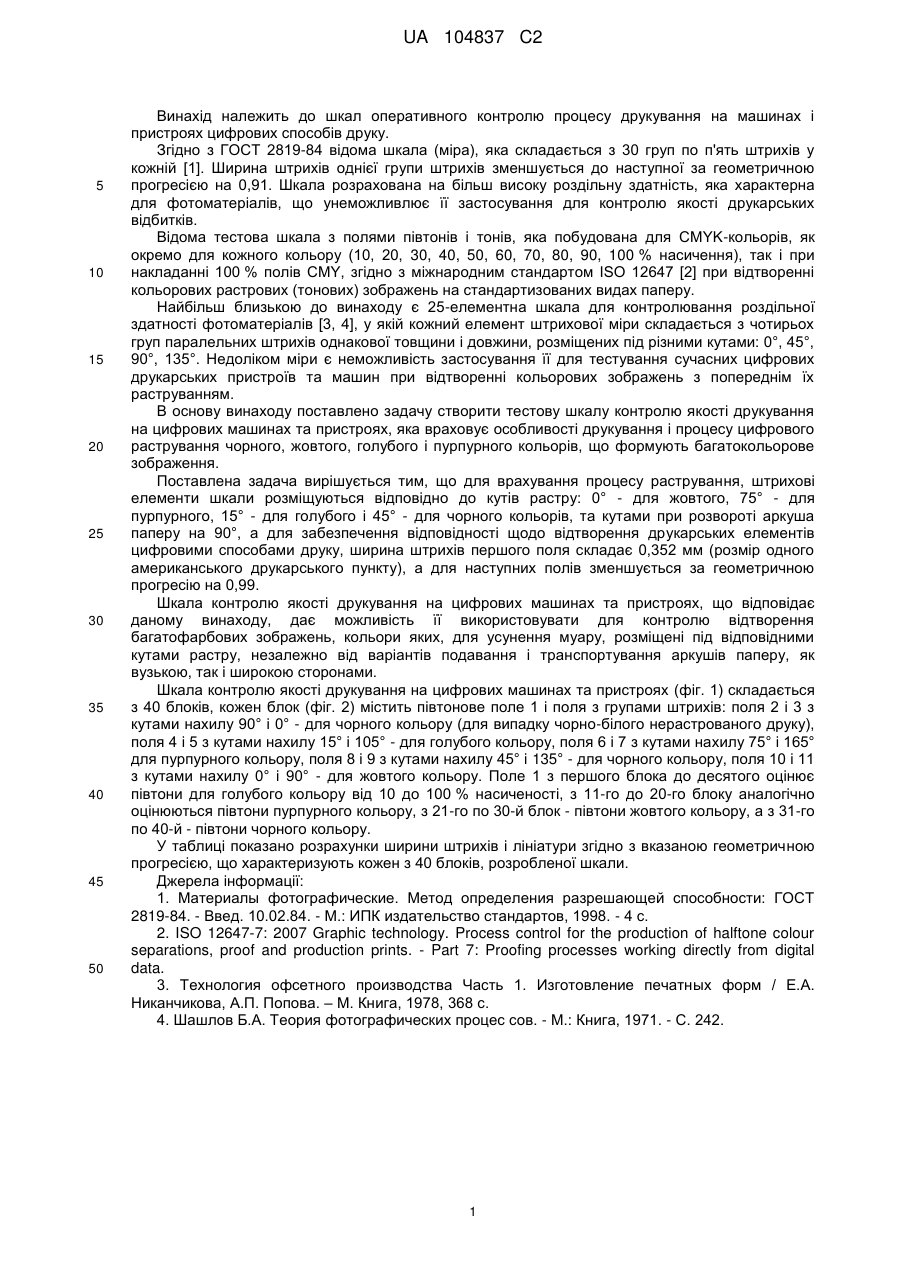

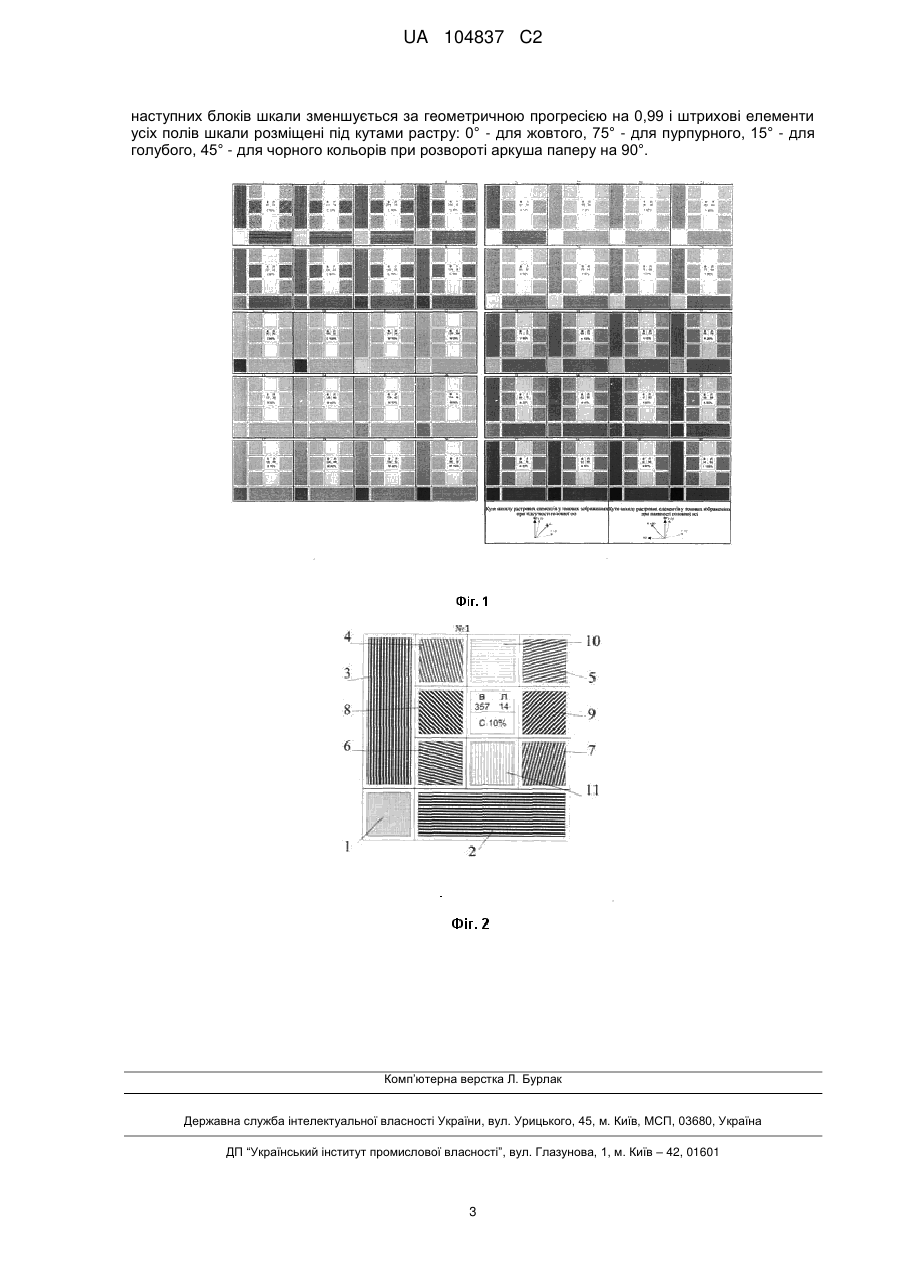

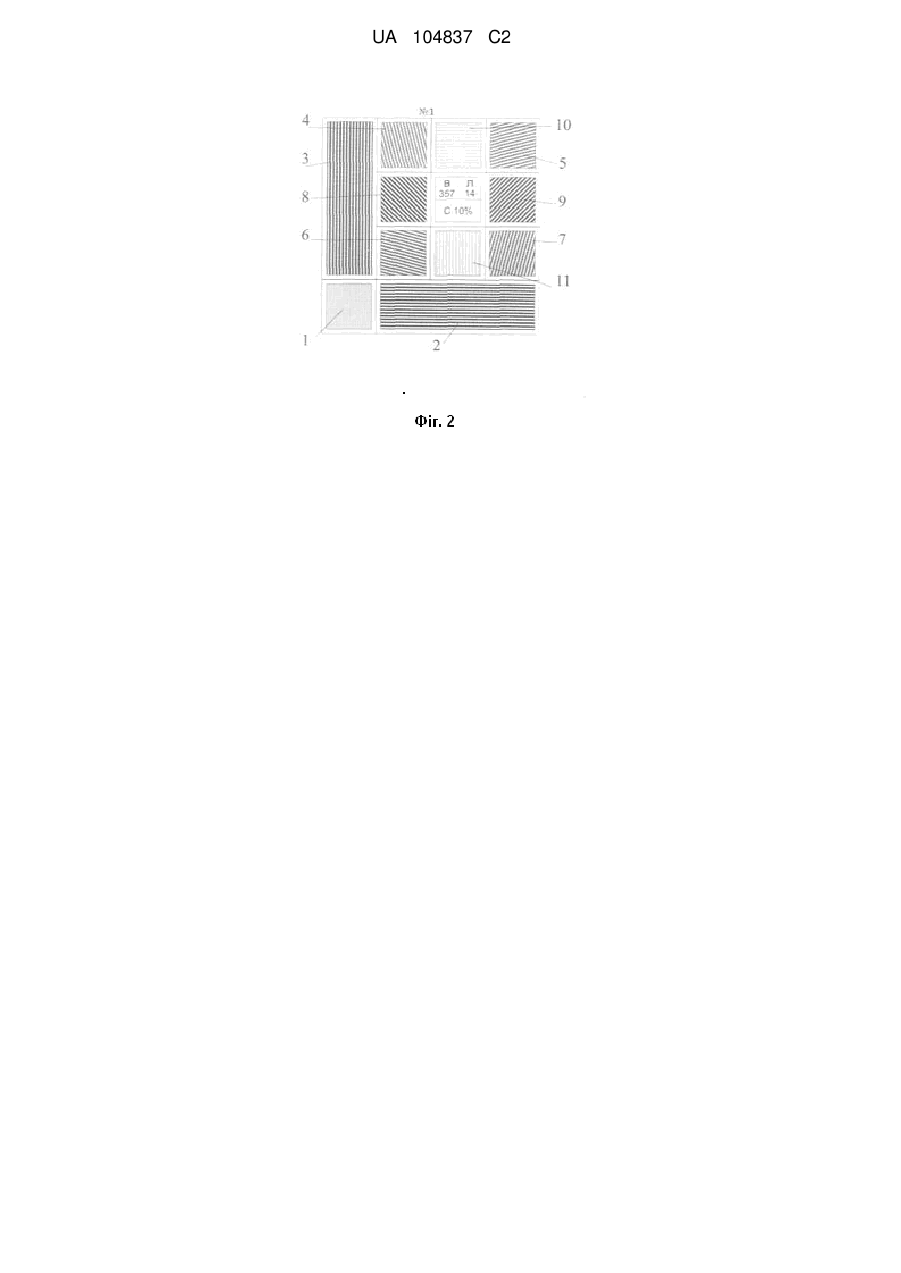

Реферат: Запропонована шкала контролю якості друкування на цифрових машинах та пристроях, що формують багатокольорове зображення, яка включає поля півтонів і тонів, вертикальні і горизонтальні штрихові елементи, штрихові елементи розміщені під кутом 45° або 135°. При цьому ширина штрихових елементів першого блока шкали складає 0,352 мм, а для полів наступних блоків шкали зменшується за геометричною прогресією на 0,99 і штрихові елементи усіх полів шкали розміщені під кутами растру: 0° - для жовтого, 75° - для пурпурного, 15° - для голубого, 45° - для чорного кольорів при розвороті аркуша паперу на 90°. UA 104837 C2 (12) UA 104837 C2 UA 104837 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до шкал оперативного контролю процесу друкування на машинах і пристроях цифрових способів друку. Згідно з ГОСТ 2819-84 відома шкала (міра), яка складається з 30 груп по п'ять штрихів у кожній [1]. Ширина штрихів однієї групи штрихів зменшується до наступної за геометричною прогресією на 0,91. Шкала розрахована на більш високу роздільну здатність, яка характерна для фотоматеріалів, що унеможливлює її застосування для контролю якості друкарських відбитків. Відома тестова шкала з полями півтонів і тонів, яка побудована для CMYK-кольорів, як окремо для кожного кольору (10, 20, 30, 40, 50, 60, 70, 80, 90, 100 % насичення), так і при накладанні 100 % полів CMY, згідно з міжнародним стандартом ISO 12647 [2] при відтворенні кольорових растрових (тонових) зображень на стандартизованих видах паперу. Найбільш близькою до винаходу є 25-елементна шкала для контролювання роздільної здатності фотоматеріалів [3, 4], у якій кожний елемент штрихової міри складається з чотирьох груп паралельних штрихів однакової товщини і довжини, розміщених під різними кутами: 0°, 45°, 90°, 135°. Недоліком міри є неможливість застосування її для тестування сучасних цифрових друкарських пристроїв та машин при відтворенні кольорових зображень з попереднім їх раструванням. В основу винаходу поставлено задачу створити тестову шкалу контролю якості друкування на цифрових машинах та пристроях, яка враховує особливості друкування і процесу цифрового растрування чорного, жовтого, голубого і пурпурного кольорів, що формують багатокольорове зображення. Поставлена задача вирішується тим, що для врахування процесу растрування, штрихові елементи шкали розміщуються відповідно до кутів растру: 0° - для жовтого, 75° - для пурпурного, 15° - для голубого і 45° - для чорного кольорів, та кутами при розвороті аркуша паперу на 90°, а для забезпечення відповідності щодо відтворення друкарських елементів цифровими способами друку, ширина штрихів першого поля складає 0,352 мм (розмір одного американського друкарського пункту), а для наступних полів зменшується за геометричною прогресію на 0,99. Шкала контролю якості друкування на цифрових машинах та пристроях, що відповідає даному винаходу, дає можливість її використовувати для контролю відтворення багатофарбових зображень, кольори яких, для усунення муару, розміщені під відповідними кутами растру, незалежно від варіантів подавання і транспортування аркушів паперу, як вузькою, так і широкою сторонами. Шкала контролю якості друкування на цифрових машинах та пристроях (фіг. 1) складається з 40 блоків, кожен блок (фіг. 2) містить півтонове поле 1 і поля з групами штрихів: поля 2 і 3 з кутами нахилу 90° і 0° - для чорного кольору (для випадку чорно-білого нерастрованого друку), поля 4 і 5 з кутами нахилу 15° і 105° - для голубого кольору, поля 6 і 7 з кутами нахилу 75° і 165° для пурпурного кольору, поля 8 і 9 з кутами нахилу 45° і 135° - для чорного кольору, поля 10 і 11 з кутами нахилу 0° і 90° - для жовтого кольору. Поле 1 з першого блока до десятого оцінює півтони для голубого кольору від 10 до 100 % насиченості, з 11-го до 20-го блоку аналогічно оцінюються півтони пурпурного кольору, з 21-го по 30-й блок - півтони жовтого кольору, а з 31-го по 40-й - півтони чорного кольору. У таблиці показано розрахунки ширини штрихів і лініатури згідно з вказаною геометричною прогресією, що характеризують кожен з 40 блоків, розробленої шкали. Джерела інформації: 1. Материалы фотографические. Метод определения разрешающей способности: ГОСТ 2819-84. - Введ. 10.02.84. - М.: ИПК издательство стандартов, 1998. - 4 с. 2. ISO 12647-7: 2007 Graphic technology. Process control for the production of halftone colour separations, proof and production prints. - Part 7: Proofing processes working directly from digital data. 3. Технология офсетного производства Часть 1. Изготовление печатных форм / Ε.А. Никанчикова, А.П. Попова. – М. Книга, 1978, 368 с. 4. Шашлов Б.А. Теория фотографических процес сов. - Μ.: Книга, 1971. - С. 242. 1 UA 104837 C2 Таблиця Визначення видільної і роздільної здатності та розташування півтонових і тонових полів у блоках розробленої шкали № поля 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 Ширина штриха (видільна здатність) 1, мм 1, мкм 1, пункт 0,357 357 1,0 0,312 312 0,89 0,278 278 0,79 0,250 250 0,71 0,227 227 0,65 0,208 208 0,59 0,192 192 0,55 0,178 178 0,51 0,167 167 0,47 0,156 156 0,44 0,147 147 0,42 0,139 139 0,39 0,132 132 0,37 0,125 125 0,36 0,119 119 0,34 0,114 114 0,32 0,109 109 0,31 0,104 104 0,30 0,100 100 0,28 0,096 96 0,27 0,093 93 0,26 0.089 89 0,25 0,086 86 0,24 0,083 83 0,24 0,081 81 0,23 0,078 78 0,22 0,076 76 0,22 0,073 73 0,21 0,071 71 0,20 0,069 69 0,20 0,068 68 0,19 0,066 66 0,19 0,064 64 0,18 0,062 62 0,18 0,061 61 0,17 0,059 59 0,17 0,058 58 0,17 0.057 57 0,16 0,056 56 0,16 0,054 54 0,15 Лініатура (роздільна здатність), ліній/см 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80 82 84 86 88 90 92 Насичення, % *С 10 20 30 40 50 60 70 80 90 100 Μ Υ К 10 20 30 40 50 60 70 80 90 100 10 20 30 40 50 60 70 80 90 100 10 20 30 40 50 60 70 80 90 100 *С - голубий; Μ - пурпурний; Υ - жовтий; К - чорний. ФОРМУЛА ВИНАХОДУ 5 Шкала контролю якості друкування на цифрових машинах та пристроях, що формують багатокольорове зображення, яка включає поля півтонів і тонів, вертикальні і горизонтальні штрихові елементи, штрихові елементи розміщені під кутом 45° або 135°, яка відрізняється тим, що ширина штрихових елементів першого блока шкали складає 0,352 мм, а для полів 2 UA 104837 C2 наступних блоків шкали зменшується за геометричною прогресією на 0,99 і штрихові елементи усіх полів шкали розміщені під кутами растру: 0° - для жовтого, 75° - для пурпурного, 15° - для голубого, 45° - для чорного кольорів при розвороті аркуша паперу на 90°. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
