Клавіатура комп’ютера

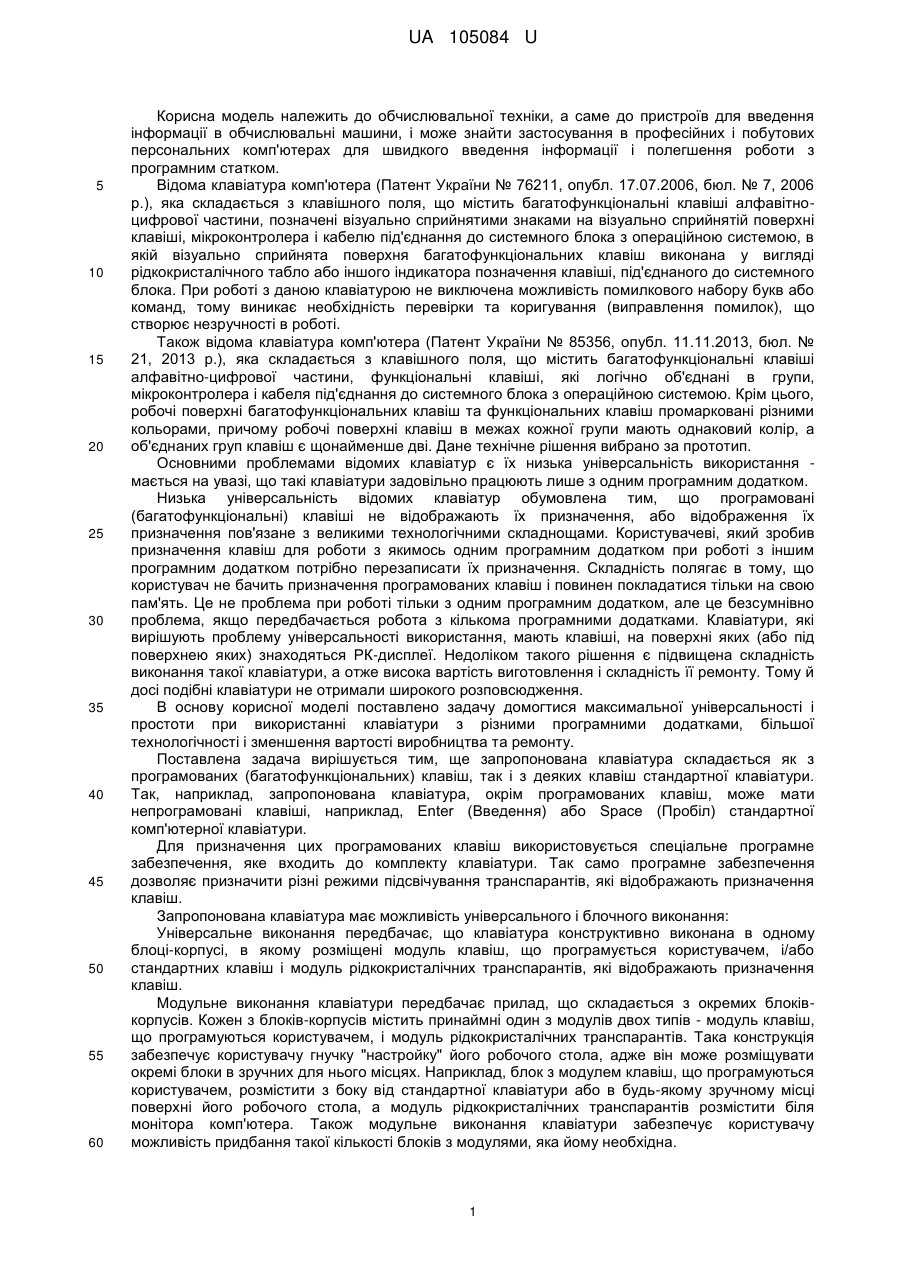

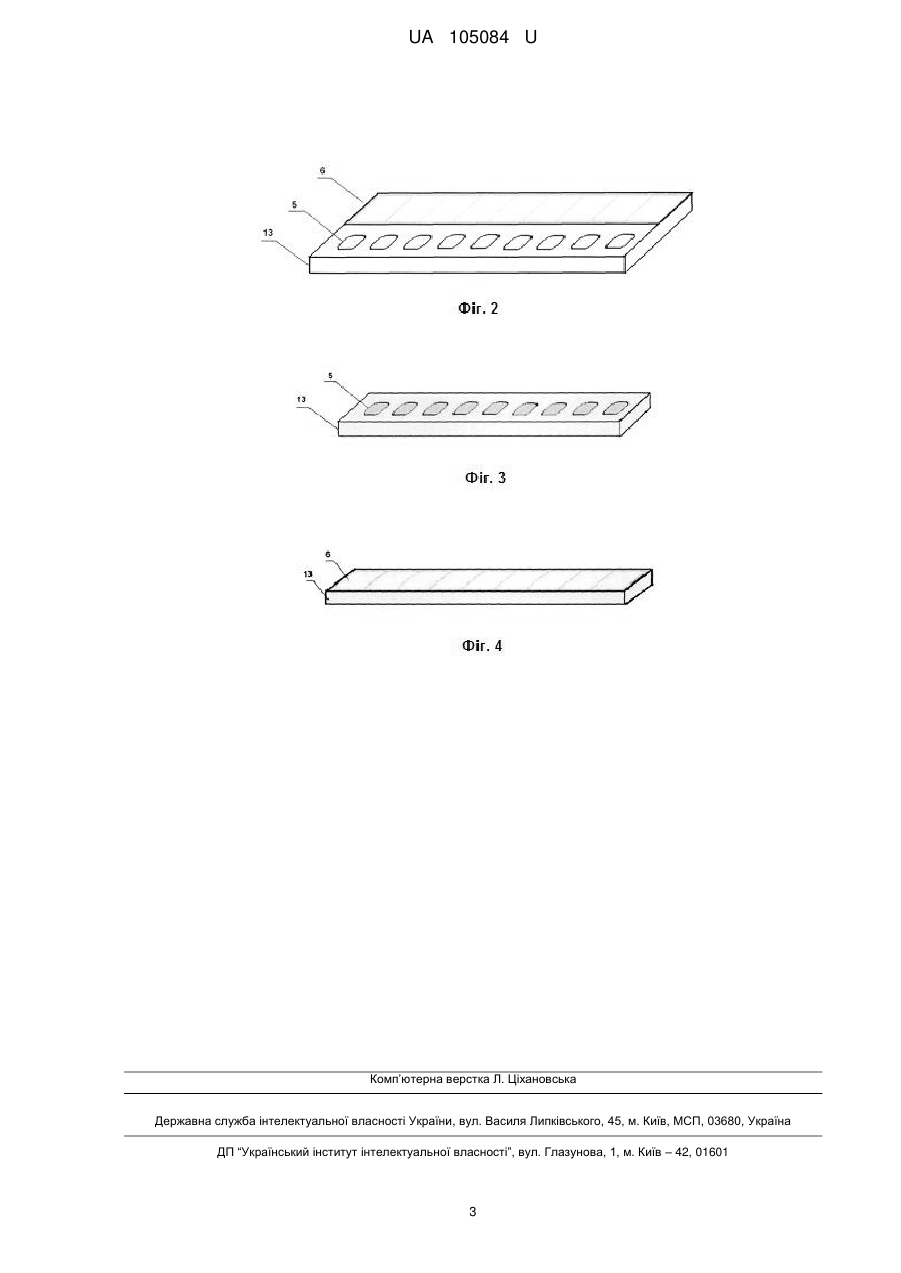

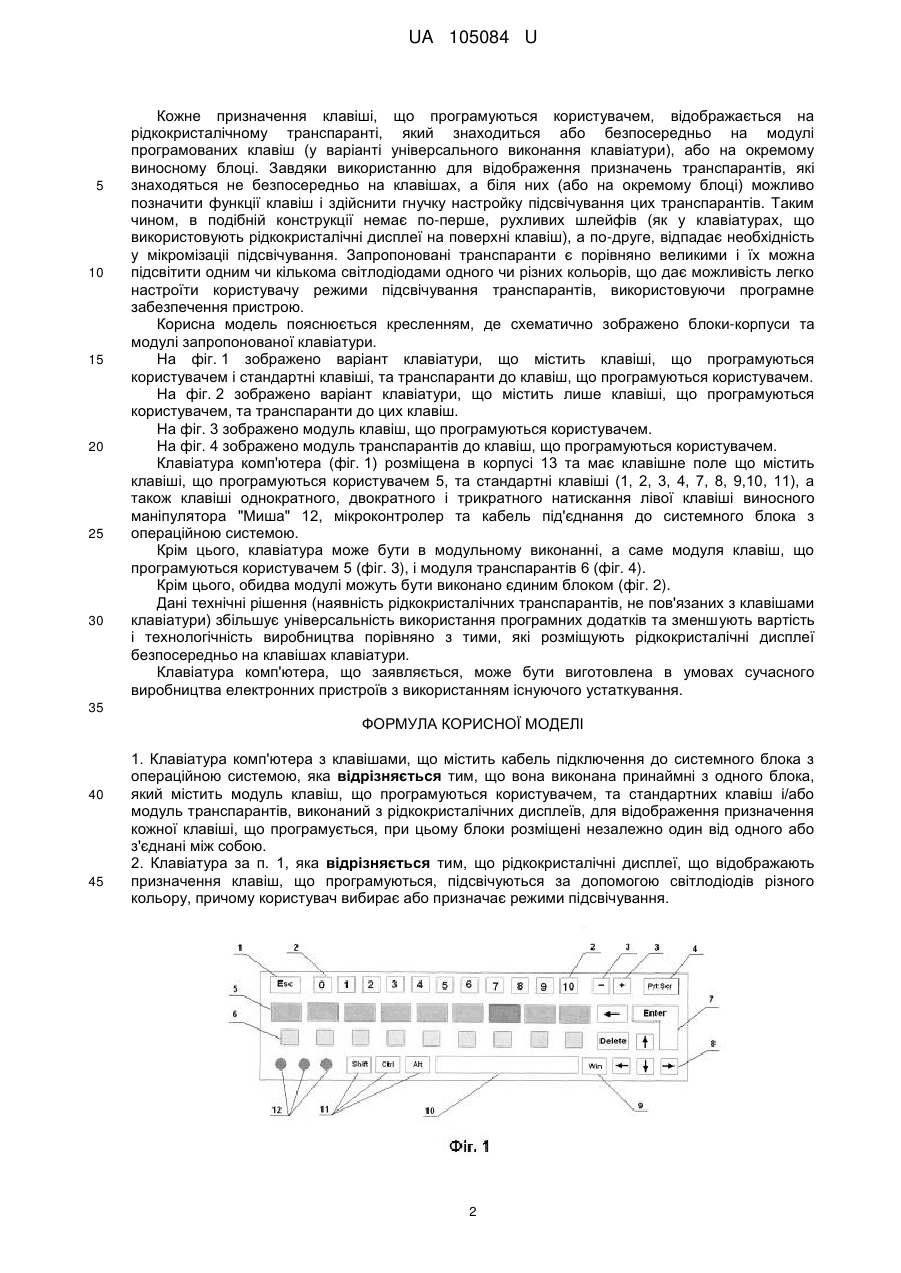

Реферат: Клавіатура комп'ютера з клавішами містить кабель підключення до системного блока з операційною системою та виконана принаймні з одного блока, який містить модуль клавіш, що програмуються користувачем, та стандартних клавіш і/або модуль транспарантів, виконаний з рідкокристалічних дисплеїв, для відображення призначення кожної клавіші, що програмується. При цьому блоки розміщені незалежно один від одного або з'єднані між собою. UA 105084 U (12) UA 105084 U UA 105084 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обчислювальної техніки, а саме до пристроїв для введення інформації в обчислювальні машини, і може знайти застосування в професійних і побутових персональних комп'ютерах для швидкого введення інформації і полегшення роботи з програмним статком. Відома клавіатура комп'ютера (Патент України № 76211, опубл. 17.07.2006, бюл. № 7, 2006 p.), яка складається з клавішного поля, що містить багатофункціональні клавіші алфавітноцифрової частини, позначені візуально сприйнятими знаками на візуально сприйнятій поверхні клавіші, мікроконтролера і кабелю під'єднання до системного блока з операційною системою, в якій візуально сприйнята поверхня багатофункціональних клавіш виконана у вигляді рідкокристалічного табло або іншого індикатора позначення клавіші, під'єднаного до системного блока. При роботі з даною клавіатурою не виключена можливість помилкового набору букв або команд, тому виникає необхідність перевірки та коригування (виправлення помилок), що створює незручності в роботі. Також відома клавіатура комп'ютера (Патент України № 85356, опубл. 11.11.2013, бюл. № 21, 2013 p.), яка складається з клавішного поля, що містить багатофункціональні клавіші алфавітно-цифрової частини, функціональні клавіші, які логічно об'єднані в групи, мікроконтролера і кабеля під'єднання до системного блока з операційною системою. Крім цього, робочі поверхні багатофункціональних клавіш та функціональних клавіш промарковані різними кольорами, причому робочі поверхні клавіш в межах кожної групи мають однаковий колір, а об'єднаних груп клавіш є щонайменше дві. Дане технічне рішення вибрано за прототип. Основними проблемами відомих клавіатур є їх низька універсальність використання мається на увазі, що такі клавіатури задовільно працюють лише з одним програмним додатком. Низька універсальність відомих клавіатур обумовлена тим, що програмовані (багатофункціональні) клавіші не відображають їх призначення, або відображення їх призначення пов'язане з великими технологічними складнощами. Користувачеві, який зробив призначення клавіш для роботи з якимось одним програмним додатком при роботі з іншим програмним додатком потрібно перезаписати їх призначення. Складність полягає в тому, що користувач не бачить призначення програмованих клавіш і повинен покладатися тільки на свою пам'ять. Це не проблема при роботі тільки з одним програмним додатком, але це безсумнівно проблема, якщо передбачається робота з кількома програмними додатками. Клавіатури, які вирішують проблему універсальності використання, мають клавіші, на поверхні яких (або під поверхнею яких) знаходяться РК-дисплеї. Недоліком такого рішення є підвищена складність виконання такої клавіатури, а отже висока вартість виготовлення і складність її ремонту. Тому й досі подібні клавіатури не отримали широкого розповсюдження. В основу корисної моделі поставлено задачу домогтися максимальної універсальності і простоти при використанні клавіатури з різними програмними додатками, більшої технологічності і зменшення вартості виробництва та ремонту. Поставлена задача вирішується тим, ще запропонована клавіатура складається як з програмованих (багатофункціональних) клавіш, так і з деяких клавіш стандартної клавіатури. Так, наприклад, запропонована клавіатура, окрім програмованих клавіш, може мати непрограмовані клавіші, наприклад, Enter (Введення) або Space (Пробіл) стандартної комп'ютерної клавіатури. Для призначення цих програмованих клавіш використовується спеціальне програмне забезпечення, яке входить до комплекту клавіатури. Так само програмне забезпечення дозволяє призначити різні режими підсвічування транспарантів, які відображають призначення клавіш. Запропонована клавіатура має можливість універсального і блочного виконання: Універсальне виконання передбачає, що клавіатура конструктивно виконана в одному блоці-корпусі, в якому розміщені модуль клавіш, що програмується користувачем, і/або стандартних клавіш і модуль рідкокристалічних транспарантів, які відображають призначення клавіш. Модульне виконання клавіатури передбачає прилад, що складається з окремих блоківкорпусів. Кожен з блоків-корпусів містить принаймні один з модулів двох типів - модуль клавіш, що програмуються користувачем, і модуль рідкокристалічних транспарантів. Така конструкція забезпечує користувачу гнучку "настройку" його робочого стола, адже він може розміщувати окремі блоки в зручних для нього місцях. Наприклад, блок з модулем клавіш, що програмуються користувачем, розмістити з боку від стандартної клавіатури або в будь-якому зручному місці поверхні його робочого стола, а модуль рідкокристалічних транспарантів розмістити біля монітора комп'ютера. Також модульне виконання клавіатури забезпечує користувачу можливість придбання такої кількості блоків з модулями, яка йому необхідна. 1 UA 105084 U 5 10 15 20 25 30 Кожне призначення клавіші, що програмуються користувачем, відображається на рідкокристалічному транспаранті, який знаходиться або безпосередньо на модулі програмованих клавіш (у варіанті універсального виконання клавіатури), або на окремому виносному блоці. Завдяки використанню для відображення призначень транспарантів, які знаходяться не безпосередньо на клавішах, а біля них (або на окремому блоці) можливо позначити функції клавіш і здійснити гнучку настройку підсвічування цих транспарантів. Таким чином, в подібній конструкції немає по-перше, рухливих шлейфів (як у клавіатурах, що використовують рідкокристалічні дисплеї на поверхні клавіш), а по-друге, відпадає необхідність у мікромізаціі підсвічування. Запропоновані транспаранти є порівняно великими і їх можна підсвітити одним чи кількома світлодіодами одного чи різних кольорів, що дає можливість легко настроїти користувачу режими підсвічування транспарантів, використовуючи програмне забезпечення пристрою. Корисна модель пояснюється кресленням, де схематично зображено блоки-корпуси та модулі запропонованої клавіатури. На фіг. 1 зображено варіант клавіатури, що містить клавіші, що програмуються користувачем і стандартні клавіші, та транспаранти до клавіш, що програмуються користувачем. На фіг. 2 зображено варіант клавіатури, що містить лише клавіші, що програмуються користувачем, та транспаранти до цих клавіш. На фіг. 3 зображено модуль клавіш, що програмуються користувачем. На фіг. 4 зображено модуль транспарантів до клавіш, що програмуються користувачем. Клавіатура комп'ютера (фіг. 1) розміщена в корпусі 13 та має клавішне поле що містить клавіші, що програмуються користувачем 5, та стандартні клавіші (1, 2, 3, 4, 7, 8, 9,10, 11), а також клавіші однократного, двократного і трикратного натискання лівої клавіші виносного маніпулятора "Миша" 12, мікроконтролер та кабель під'єднання до системного блока з операційною системою. Крім цього, клавіатура може бути в модульному виконанні, а саме модуля клавіш, що програмуються користувачем 5 (фіг. 3), і модуля транспарантів 6 (фіг. 4). Крім цього, обидва модулі можуть бути виконано єдиним блоком (фіг. 2). Дані технічні рішення (наявність рідкокристалічних транспарантів, не пов'язаних з клавішами клавіатури) збільшує універсальність використання програмних додатків та зменшують вартість і технологічність виробництва порівняно з тими, які розміщують рідкокристалічні дисплеї безпосередньо на клавішах клавіатури. Клавіатура комп'ютера, що заявляється, може бути виготовлена в умовах сучасного виробництва електронних пристроїв з використанням існуючого устаткування. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Клавіатура комп'ютера з клавішами, що містить кабель підключення до системного блока з операційною системою, яка відрізняється тим, що вона виконана принаймні з одного блока, який містить модуль клавіш, що програмуються користувачем, та стандартних клавіш і/або модуль транспарантів, виконаний з рідкокристалічних дисплеїв, для відображення призначення кожної клавіші, що програмується, при цьому блоки розміщені незалежно один від одного або з'єднані між собою. 2. Клавіатура за п. 1, яка відрізняється тим, що рідкокристалічні дисплеї, що відображають призначення клавіш, що програмуються, підсвічуються за допомогою світлодіодів різного кольору, причому користувач вибирає або призначає режими підсвічування. 2 UA 105084 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
