Восковарка

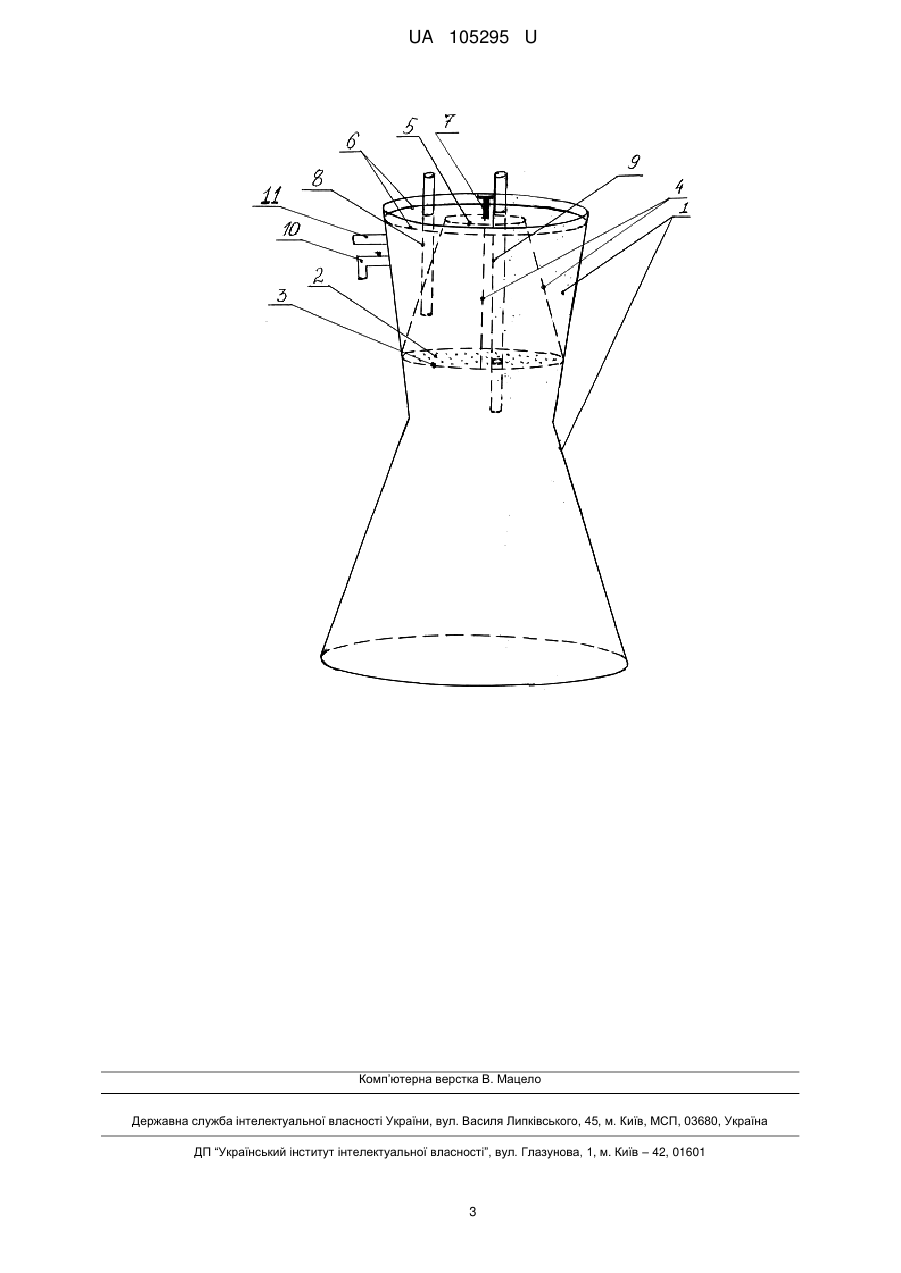

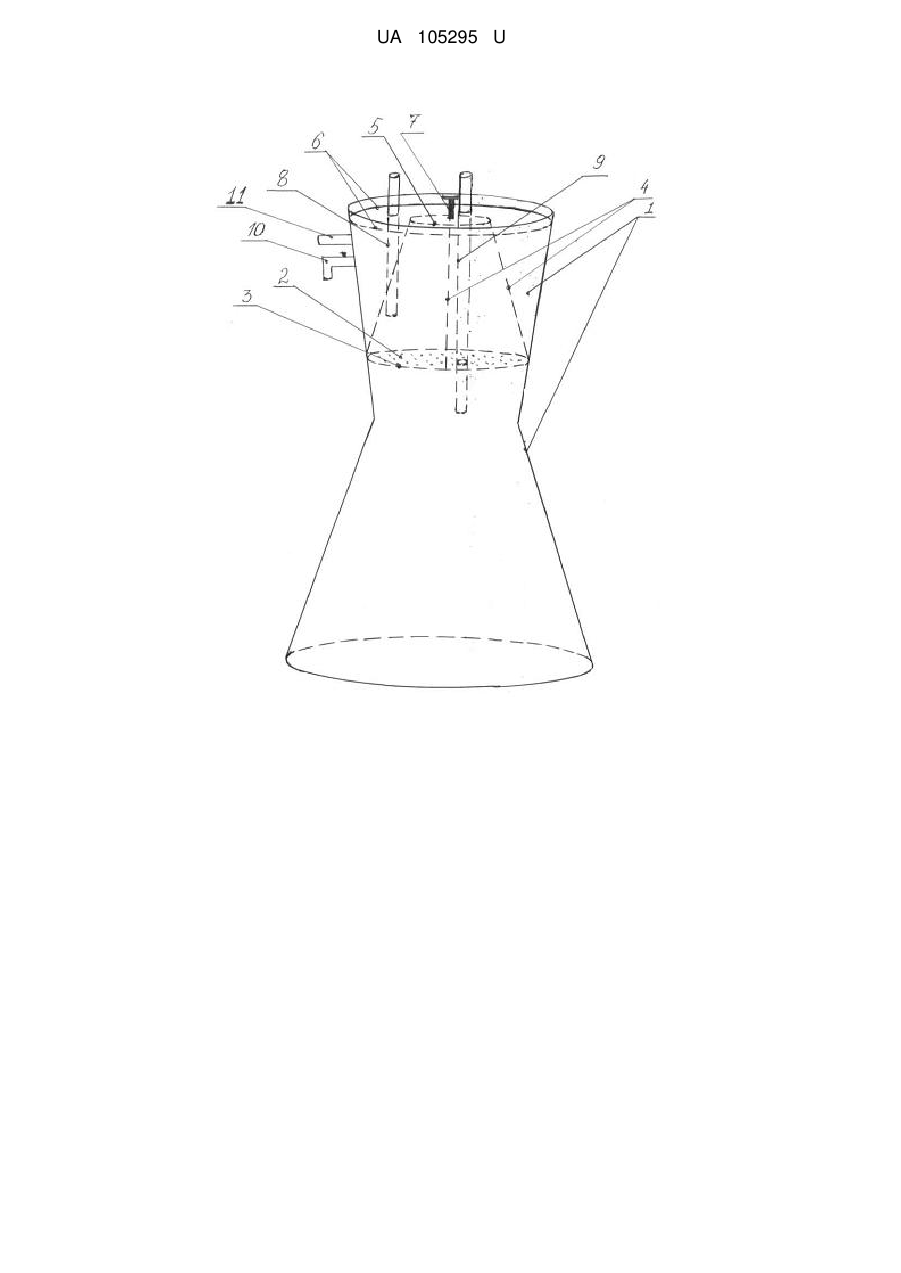

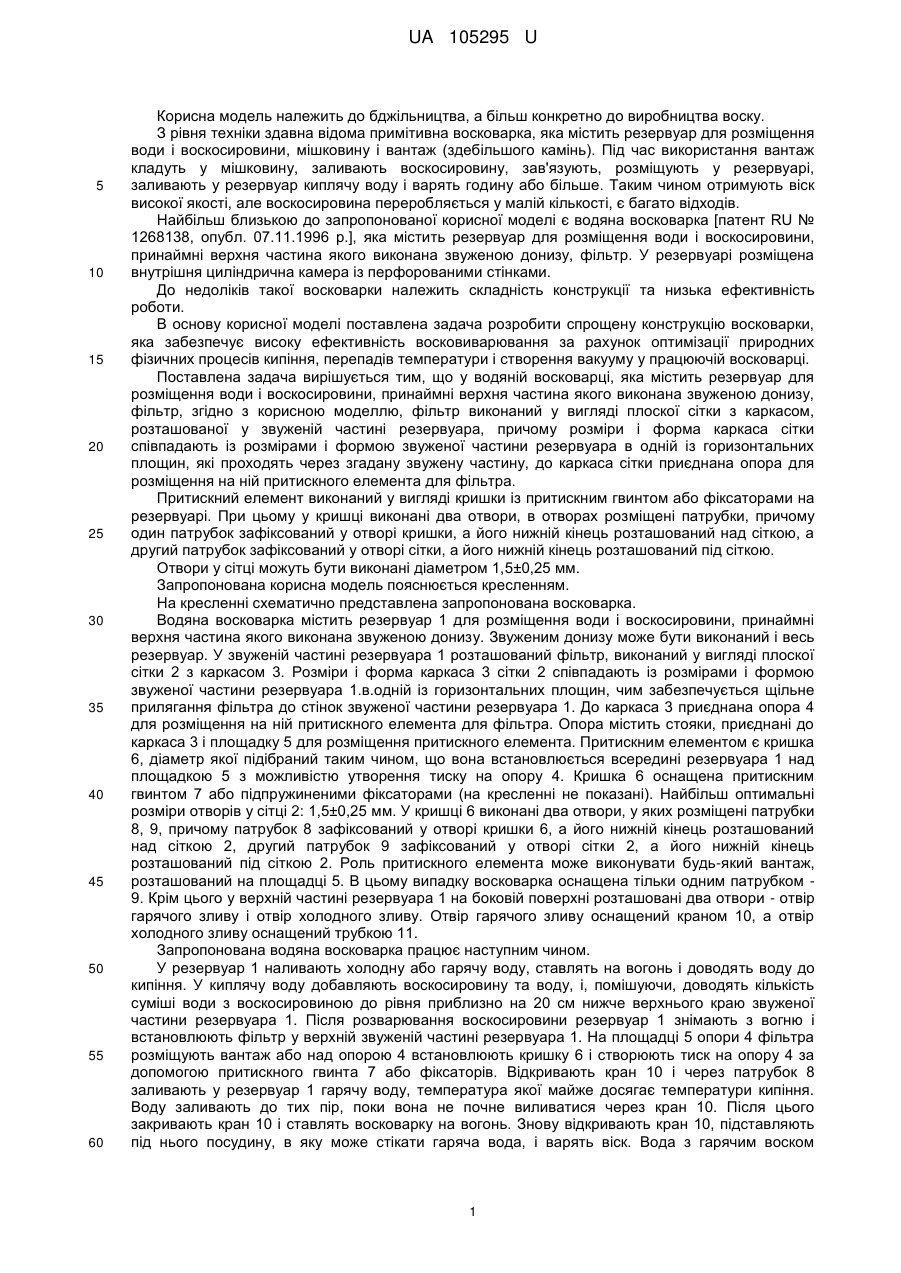

Реферат: UA 105295 U UA 105295 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до бджільництва, а більш конкретно до виробництва воску. З рівня техніки здавна відома примітивна восковарка, яка містить резервуар для розміщення води і воскосировини, мішковину і вантаж (здебільшого камінь). Під час використання вантаж кладуть у мішковину, заливають воскосировину, зав'язують, розміщують у резервуарі, заливають у резервуар киплячу воду і варять годину або більше. Таким чином отримують віск високої якості, але воскосировина переробляється у малій кількості, є багато відходів. Найбільш близькою до запропонованої корисної моделі є водяна восковарка [патент RU № 1268138, опубл. 07.11.1996 p.], яка містить резервуар для розміщення води і воскосировини, принаймні верхня частина якого виконана звуженою донизу, фільтр. У резервуарі розміщена внутрішня циліндрична камера із перфорованими стінками. До недоліків такої восковарки належить складність конструкції та низька ефективність роботи. В основу корисної моделі поставлена задача розробити спрощену конструкцію восковарки, яка забезпечує високу ефективність восковиварювання за рахунок оптимізації природних фізичних процесів кипіння, перепадів температури і створення вакууму у працюючій восковарці. Поставлена задача вирішується тим, що у водяній восковарці, яка містить резервуар для розміщення води і воскосировини, принаймні верхня частина якого виконана звуженою донизу, фільтр, згідно з корисною моделлю, фільтр виконаний у вигляді плоскої сітки з каркасом, розташованої у звуженій частині резервуара, причому розміри і форма каркаса сітки співпадають із розмірами і формою звуженої частини резервуара в одній із горизонтальних площин, які проходять через згадану звужену частину, до каркаса сітки приєднана опора для розміщення на ній притискного елемента для фільтра. Притискний елемент виконаний у вигляді кришки із притискним гвинтом або фіксаторами на резервуарі. При цьому у кришці виконані два отвори, в отворах розміщені патрубки, причому один патрубок зафіксований у отворі кришки, а його нижній кінець розташований над сіткою, а другий патрубок зафіксований у отворі сітки, а його нижній кінець розташований під сіткою. Отвори у сітці можуть бути виконані діаметром 1,5±0,25 мм. Запропонована корисна модель пояснюється кресленням. На кресленні схематично представлена запропонована восковарка. Водяна восковарка містить резервуар 1 для розміщення води і воскосировини, принаймні верхня частина якого виконана звуженою донизу. Звуженим донизу може бути виконаний і весь резервуар. У звуженій частині резервуара 1 розташований фільтр, виконаний у вигляді плоскої сітки 2 з каркасом 3. Розміри і форма каркаса 3 сітки 2 співпадають із розмірами і формою звуженої частини резервуара 1.в.одній із горизонтальних площин, чим забезпечується щільне прилягання фільтра до стінок звуженої частини резервуара 1. До каркаса 3 приєднана опора 4 для розміщення на ній притискного елемента для фільтра. Опора містить стояки, приєднані до каркаса 3 і площадку 5 для розміщення притискного елемента. Притискним елементом є кришка 6, діаметр якої підібраний таким чином, що вона встановлюється всередині резервуара 1 над площадкою 5 з можливістю утворення тиску на опору 4. Кришка 6 оснащена притискним гвинтом 7 або підпружиненими фіксаторами (на кресленні не показані). Найбільш оптимальні розміри отворів у сітці 2: 1,5±0,25 мм. У кришці 6 виконані два отвори, у яких розміщені патрубки 8, 9, причому патрубок 8 зафіксований у отворі кришки 6, а його нижній кінець розташований над сіткою 2, другий патрубок 9 зафіксований у отворі сітки 2, а його нижній кінець розташований під сіткою 2. Роль притискного елемента може виконувати будь-який вантаж, розташований на площадці 5. В цьому випадку восковарка оснащена тільки одним патрубком 9. Крім цього у верхній частині резервуара 1 на боковій поверхні розташовані два отвори - отвір гарячого зливу і отвір холодного зливу. Отвір гарячого зливу оснащений краном 10, а отвір холодного зливу оснащений трубкою 11. Запропонована водяна восковарка працює наступним чином. У резервуар 1 наливають холодну або гарячу воду, ставлять на вогонь і доводять воду до кипіння. У киплячу воду добавляють воскосировину та воду, і, помішуючи, доводять кількість суміші води з воскосировиною до рівня приблизно на 20 см нижче верхнього краю звуженої частини резервуара 1. Після розварювання воскосировини резервуар 1 знімають з вогню і встановлюють фільтр у верхній звуженій частині резервуара 1. На площадці 5 опори 4 фільтра розміщують вантаж або над опорою 4 встановлюють кришку 6 і створюють тиск на опору 4 за допомогою притискного гвинта 7 або фіксаторів. Відкривають кран 10 і через патрубок 8 заливають у резервуар 1 гарячу воду, температура якої майже досягає температури кипіння. Воду заливають до тих пір, поки вона не почне виливатися через кран 10. Після цього закривають кран 10 і ставлять восковарку на вогонь. Знову відкривають кран 10, підставляють під нього посудину, в яку може стікати гаряча вода, і варять віск. Вода з гарячим воском 1 UA 105295 U 5 10 15 повинна кипіти 25-40 хвилин. Через кожних 10-15 хвилин через патрубок 8 вливають у резервуар 1 50-100 грамів киплячої води. Для визначення моменту закінчення процесу варки під кран 10 підставляють змочену у холодній воді дерев'яну палицю. Якщо на палиці не залишається слід воску, то варку можна припиняти. Для цього закривають кран 10, вливають приблизно 1 літр киплячої води через патрубок 8 і знімають восковарку з вогню. Після зняття з вогню через той же патрубок 8 в резервуар 1 вливають 2-5 літрів холодної води, чого достатньо для того, щоб остудити воду і гарячій віск у верхній частині резервуара 1. При закритому крані 10 холодна вода почне витікати через трубку 11. Під час варіння мерва, очищена від воску не осідає, а сировина вимішується за рахунок самого процесу кипіння. Оптимальний розмір отворів у сітці забезпечує, з одного боку, економічність процесу за рахунок зменшення терміну виварювання, а з іншого боку, забезпечує чистоту воску, який не засмічується мервою, коли отвори менше діаметра 1, 75 мм. Запропонована конструкція, не зважаючи на її простоту, забезпечує ефективне і якісне виварювання воску з мінімальними працезатратами і отримання дуже чистого воску з мінімальною кількістю відходів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Водяна восковарка, що містить резервуар для розміщення води і воскосировини, принаймні верхня частина якого виконана звуженою донизу, фільтр, яка відрізняється тим, що фільтр виконаний у вигляді плоскої сітки з каркасом, розташованої у звуженій частині резервуара, причому розміри і форма каркаса сітки співпадають із розмірами і формою звуженої частини резервуара в одній із горизонтальних площин, які проходять через згадану звужену частину, до каркаса сітки приєднана опора для розміщення на ній притискного елемента для фільтра. 2. Водяна восковарка за п. 1, яка відрізняється тим, що притискний елемент виконаний у вигляді кришки із притискним гвинтом або фіксаторами на резервуарі. 3. Водяна восковарка за п. 2, яка відрізняється тим, що у кришці виконані два отвори, в отворах розміщені патрубки, причому один патрубок зафіксований у отворі кришки, а його нижній кінець розташований над сіткою, а другий патрубок зафіксований у отворі сітки, а його нижній кінець розташований під сіткою. 4. Водяна восковарка за п. 1, яка відрізняється тим, що отвори у сітці мають діаметр 1,5±0,25 мм. 2 UA 105295 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
