Біогазовий реактор
Номер патенту: 57360
Опубліковано: 25.02.2011
Формула / Реферат
Біогазовий реактор, який містить резервуар з патрубками завантажування, розвантажування та виходу біогазу, люки обслуговування, які мають знімні кришки, пристрій для перемішування, пристрій для підігріву, який відрізняється тим, що він додатково оснащений зовнішнім теплоізолюючим шаром, засіб перемішування виконаний у вигляді вала з пластинами і розташований горизонтально в центральній частині резервуара, система підігріву виконана у вигляді U-подібної трубки всередині резервуара.
Текст

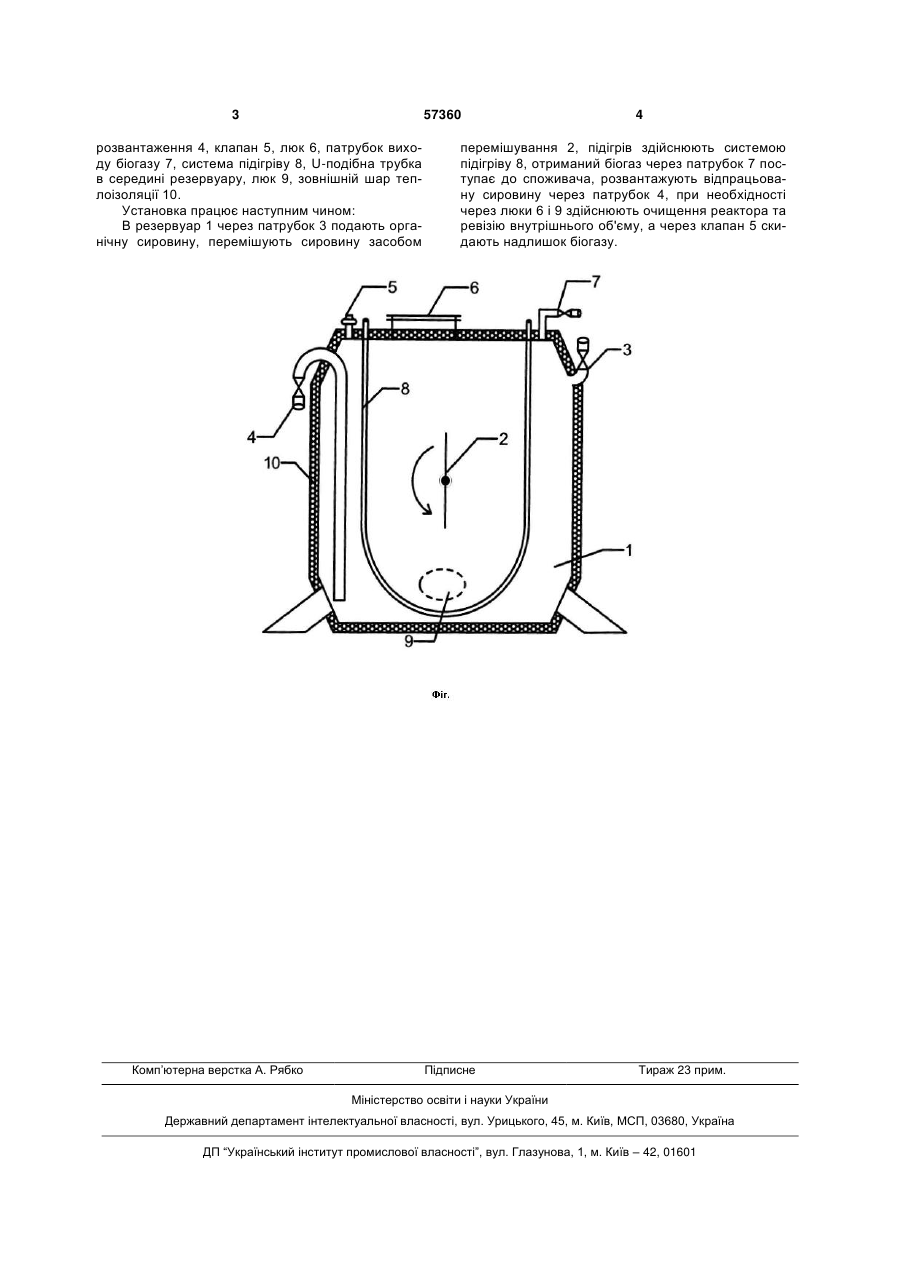

Біогазовий реактор, який містить резервуар з патрубками завантажування, розвантажування та 3 57360 розвантаження 4, клапан 5, люк 6, патрубок виходу біогазу 7, система підігріву 8, U-подібна трубка в середині резервуару, люк 9, зовнішній шар теплоізоляції 10. Установка працює наступним чином: В резервуар 1 через патрубок 3 подають органічну сировину, перемішують сировину засобом Комп’ютерна верстка А. Рябко 4 перемішування 2, підігрів здійснюють системою підігріву 8, отриманий біогаз через патрубок 7 поступає до споживача, розвантажують відпрацьовану сировину через патрубок 4, при необхідності через люки 6 і 9 здійснюють очищення реактора та ревізію внутрішнього об'єму, а через клапан 5 скидають надлишок біогазу. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBiogas reactor
Автори англійськоюZhelykh Vasyl Mykhailovych, Furdas Yurii Vasyliovych
Назва патенту російськоюБиогазовый peaktop
Автори російськоюЖелих Василий Михайлович, Фурдас Юрий Васильевич
МПК / Мітки
МПК: C02F 11/04
Мітки: реактор, біогазовий
