Затвор люка ємності

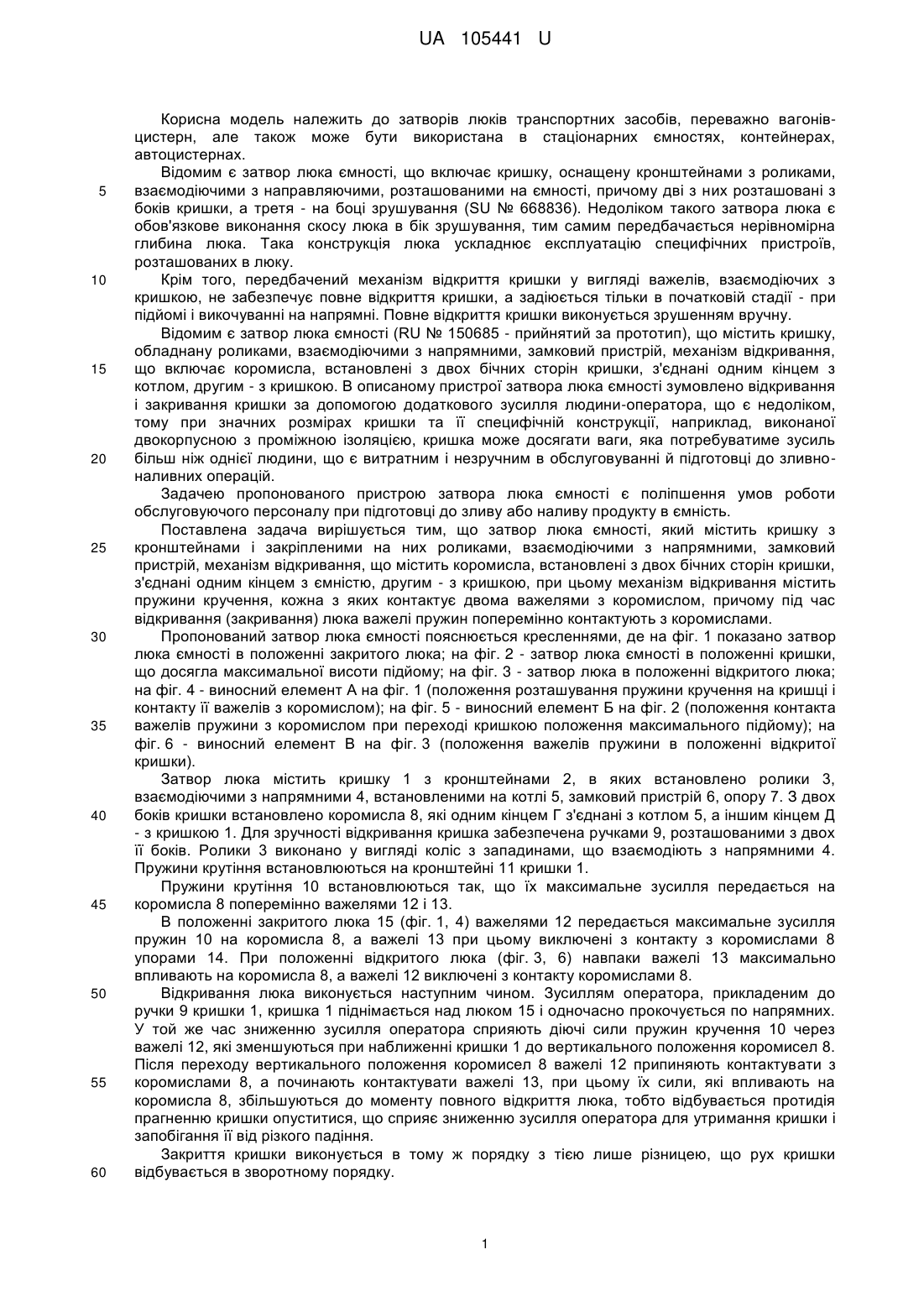

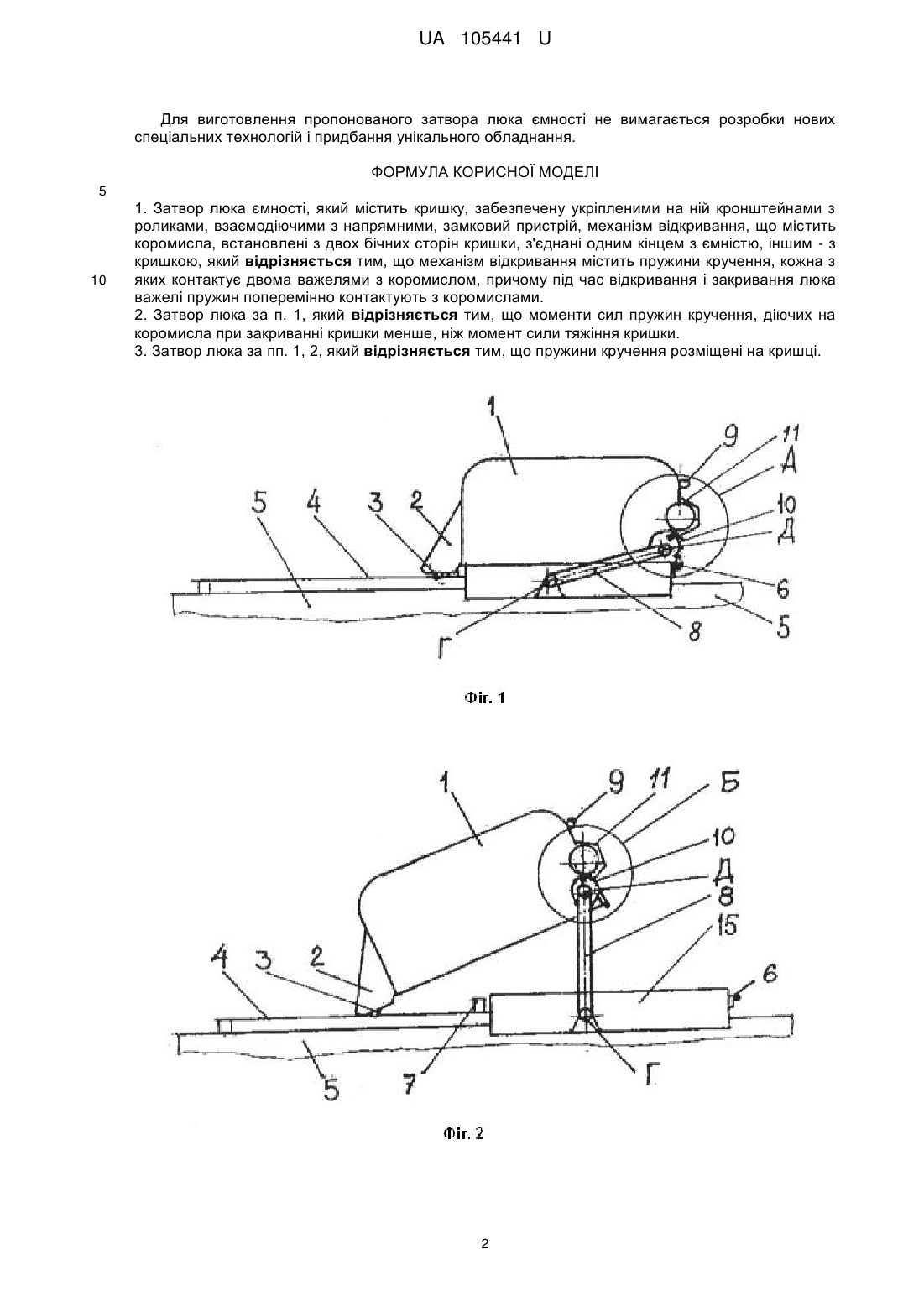

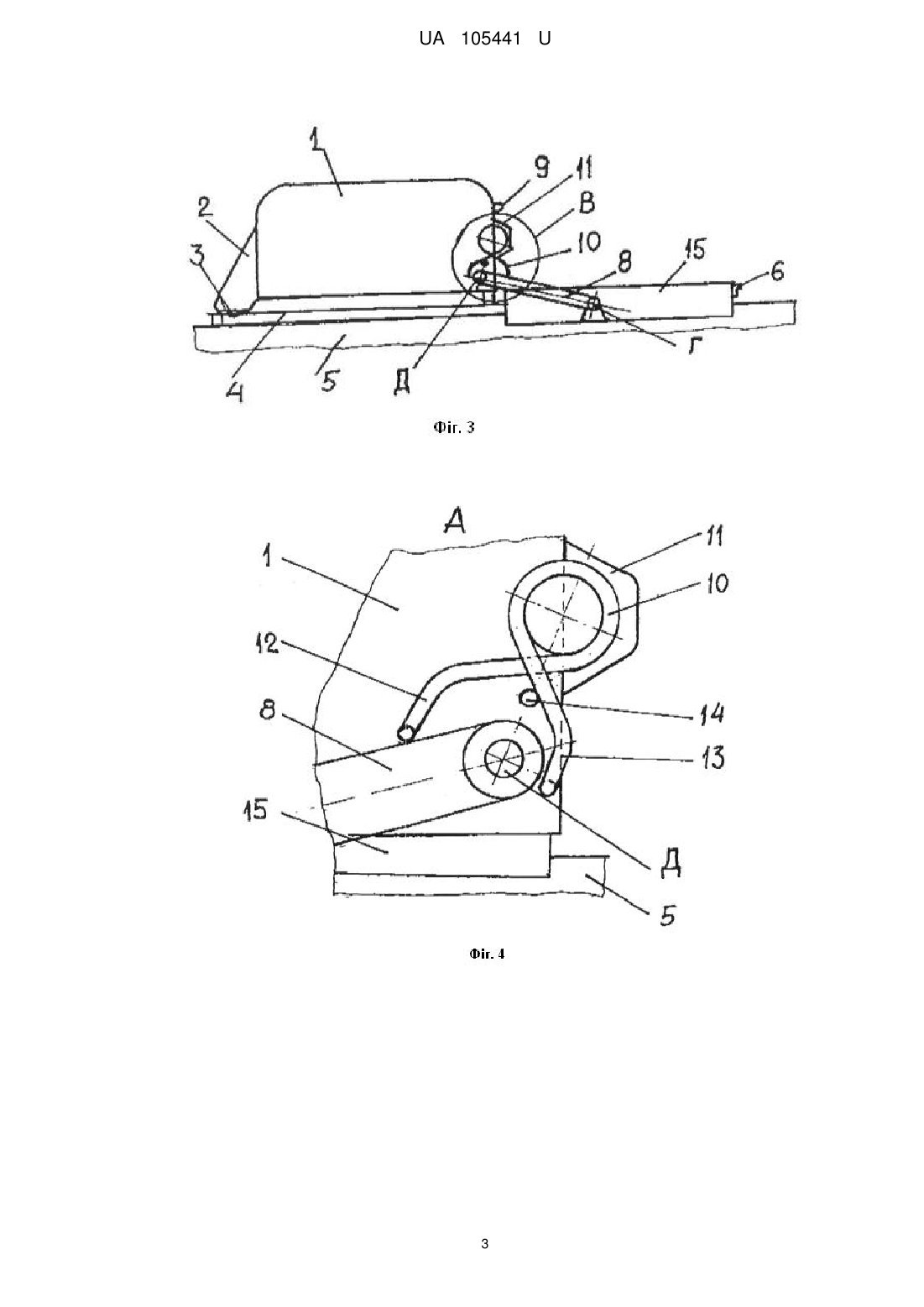

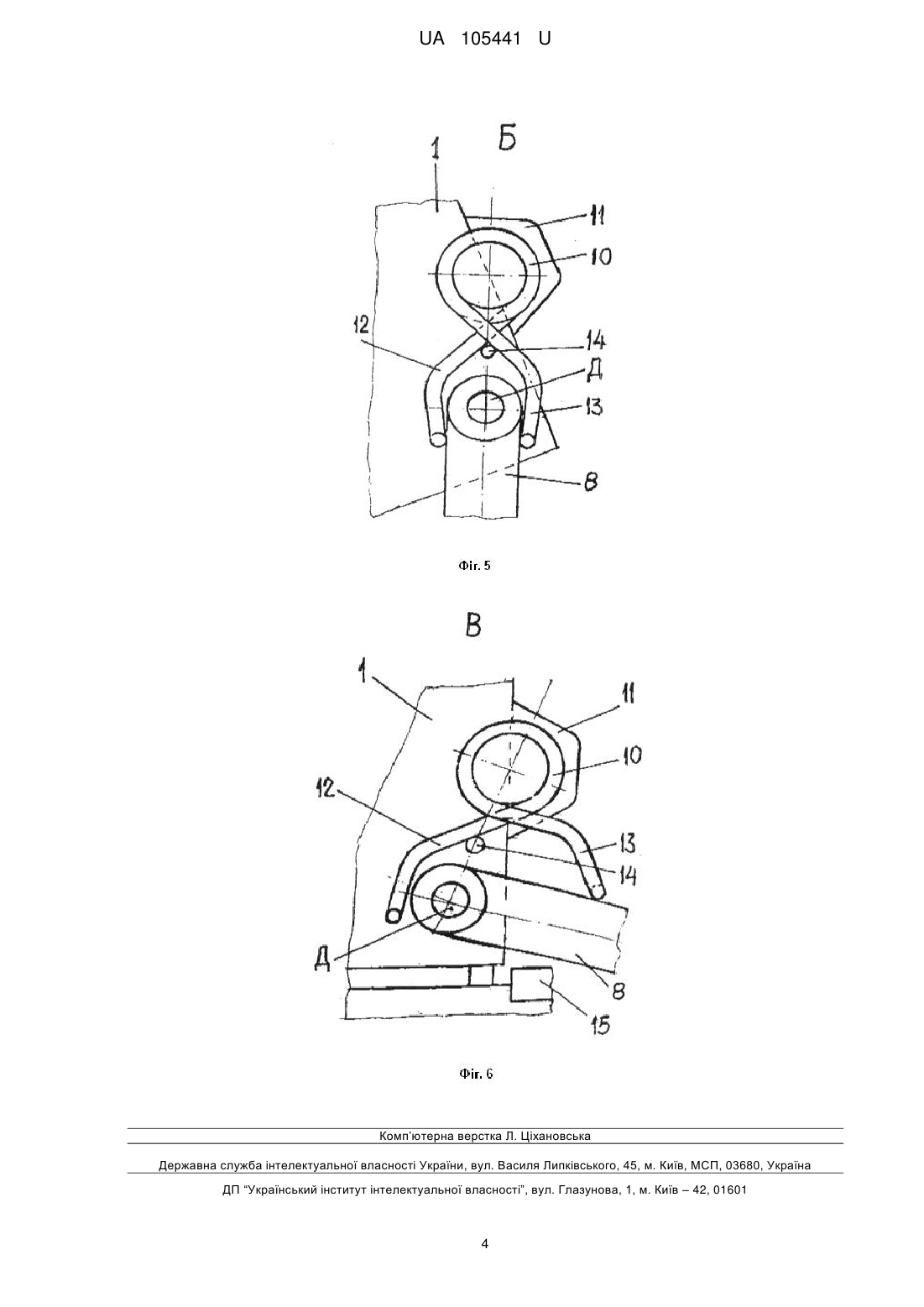

Реферат: Затвор люка ємності містить кришку, забезпечену укріпленими на ній кронштейнами з роликами, взаємодіючими з напрямними, замковий пристрій, механізм відкривання, що містить коромисла, встановлені з двох бічних сторін кришки, з'єднані одним кінцем з ємністю, іншим - з кришкою. Механізм відкривання містить пружини кручення, кожна з яких контактує двома важелями з коромислом. Під час відкривання і закривання люка важелі пружин поперемінно контактують з коромислами. UA 105441 U (12) UA 105441 U UA 105441 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до затворів люків транспортних засобів, переважно вагонівцистерн, але також може бути використана в стаціонарних ємностях, контейнерах, автоцистернах. Відомим є затвор люка ємності, що включає кришку, оснащену кронштейнами з роликами, взаємодіючими з направляючими, розташованими на ємності, причому дві з них розташовані з боків кришки, а третя - на боці зрушування (SU № 668836). Недоліком такого затвора люка є обов'язкове виконання скосу люка в бік зрушування, тим самим передбачається нерівномірна глибина люка. Така конструкція люка ускладнює експлуатацію специфічних пристроїв, розташованих в люку. Крім того, передбачений механізм відкриття кришки у вигляді важелів, взаємодіючих з кришкою, не забезпечує повне відкриття кришки, а задіюється тільки в початковій стадії - при підйомі і викочуванні на напрямні. Повне відкриття кришки виконується зрушенням вручну. Відомим є затвор люка ємності (RU № 150685 - прийнятий за прототип), що містить кришку, обладнану роликами, взаємодіючими з напрямними, замковий пристрій, механізм відкривання, що включає коромисла, встановлені з двох бічних сторін кришки, з'єднані одним кінцем з котлом, другим - з кришкою. В описаному пристрої затвора люка ємності зумовлено відкривання і закривання кришки за допомогою додаткового зусилля людини-оператора, що є недоліком, тому при значних розмірах кришки та її специфічній конструкції, наприклад, виконаної двокорпусною з проміжною ізоляцією, кришка може досягати ваги, яка потребуватиме зусиль більш ніж однієї людини, що є витратним і незручним в обслуговуванні й підготовці до зливноналивних операцій. Задачею пропонованого пристрою затвора люка ємності є поліпшення умов роботи обслуговуючого персоналу при підготовці до зливу або наливу продукту в ємність. Поставлена задача вирішується тим, що затвор люка ємності, який містить кришку з кронштейнами і закріпленими на них роликами, взаємодіючими з напрямними, замковий пристрій, механізм відкривання, що містить коромисла, встановлені з двох бічних сторін кришки, з'єднані одним кінцем з ємністю, другим - з кришкою, при цьому механізм відкривання містить пружини кручення, кожна з яких контактує двома важелями з коромислом, причому під час відкривання (закривання) люка важелі пружин поперемінно контактують з коромислами. Пропонований затвор люка ємності пояснюється кресленнями, де на фіг. 1 показано затвор люка ємності в положенні закритого люка; на фіг. 2 - затвор люка ємності в положенні кришки, що досягла максимальної висоти підйому; на фіг. 3 - затвор люка в положенні відкритого люка; на фіг. 4 - виносний елемент А на фіг. 1 (положення розташування пружини кручення на кришці і контакту її важелів з коромислом); на фіг. 5 - виносний елемент Б на фіг. 2 (положення контакта важелів пружини з коромислом при переході кришкою положення максимального підйому); на фіг. 6 - виносний елемент В на фіг. 3 (положення важелів пружини в положенні відкритої кришки). Затвор люка містить кришку 1 з кронштейнами 2, в яких встановлено ролики 3, взаємодіючими з напрямними 4, встановленими на котлі 5, замковий пристрій 6, опору 7. З двох боків кришки встановлено коромисла 8, які одним кінцем Γ з'єднані з котлом 5, а іншим кінцем Д - з кришкою 1. Для зручності відкривання кришка забезпечена ручками 9, розташованими з двох її боків. Ролики 3 виконано у вигляді коліс з западинами, що взаємодіють з напрямними 4. Пружини крутіння встановлюються на кронштейні 11 кришки 1. Пружини крутіння 10 встановлюються так, що їх максимальне зусилля передається на коромисла 8 поперемінно важелями 12 і 13. В положенні закритого люка 15 (фіг. 1, 4) важелями 12 передається максимальне зусилля пружин 10 на коромисла 8, а важелі 13 при цьому виключені з контакту з коромислами 8 упорами 14. При положенні відкритого люка (фіг. 3, 6) навпаки важелі 13 максимально впливають на коромисла 8, а важелі 12 виключені з контакту коромислами 8. Відкривання люка виконується наступним чином. Зусиллям оператора, прикладеним до ручки 9 кришки 1, кришка 1 піднімається над люком 15 і одночасно прокочується по напрямних. У той же час зниженню зусилля оператора сприяють діючі сили пружин кручення 10 через важелі 12, які зменшуються при наближенні кришки 1 до вертикального положення коромисел 8. Після переходу вертикального положення коромисел 8 важелі 12 припиняють контактувати з коромислами 8, а починають контактувати важелі 13, при цьому їх сили, які впливають на коромисла 8, збільшуються до моменту повного відкриття люка, тобто відбувається протидія прагненню кришки опуститися, що сприяє зниженню зусилля оператора для утримання кришки і запобігання її від різкого падіння. Закриття кришки виконується в тому ж порядку з тією лише різницею, що рух кришки відбувається в зворотному порядку. 1 UA 105441 U Для виготовлення пропонованого затвора люка ємності не вимагається розробки нових спеціальних технологій і придбання унікального обладнання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Затвор люка ємності, який містить кришку, забезпечену укріпленими на ній кронштейнами з роликами, взаємодіючими з напрямними, замковий пристрій, механізм відкривання, що містить коромисла, встановлені з двох бічних сторін кришки, з'єднані одним кінцем з ємністю, іншим - з кришкою, який відрізняється тим, що механізм відкривання містить пружини кручення, кожна з яких контактує двома важелями з коромислом, причому під час відкривання і закривання люка важелі пружин поперемінно контактують з коромислами. 2. Затвор люка за п. 1, який відрізняється тим, що моменти сил пружин кручення, діючих на коромисла при закриванні кришки менше, ніж момент сили тяжіння кришки. 3. Затвор люка за пп. 1, 2, який відрізняється тим, що пружини кручення розміщені на кришці. 2 UA 105441 U 3 UA 105441 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
