Анкер

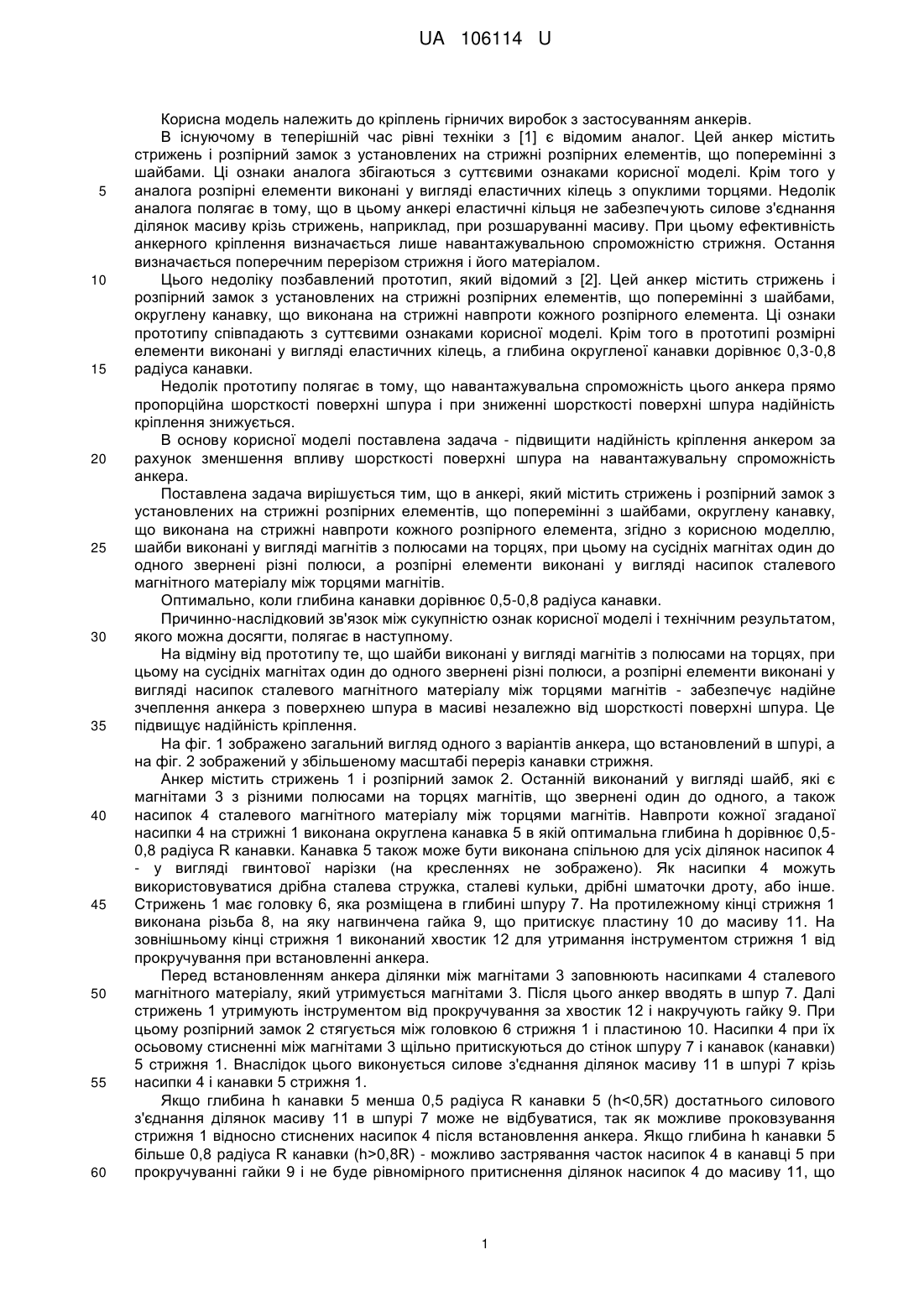

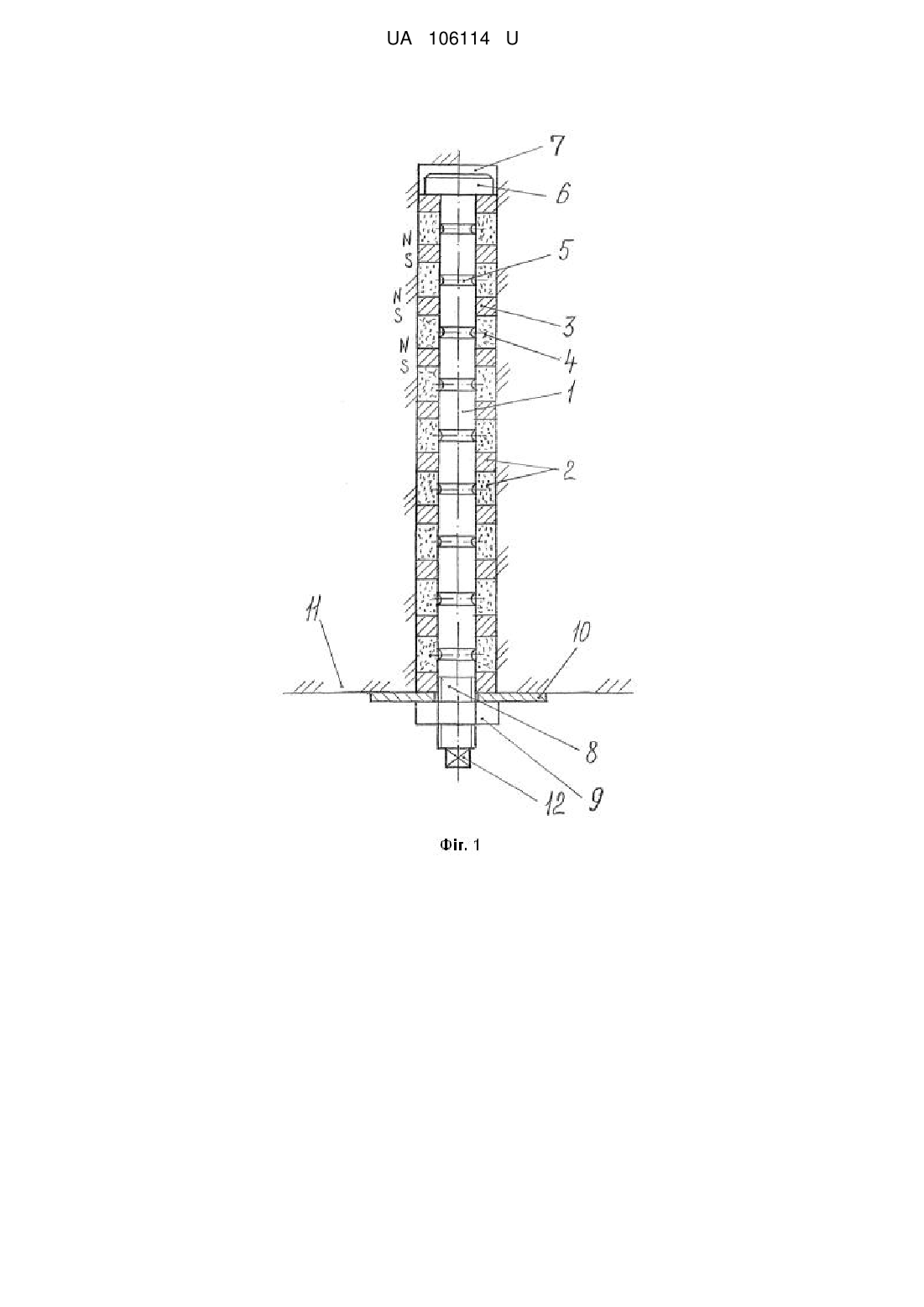

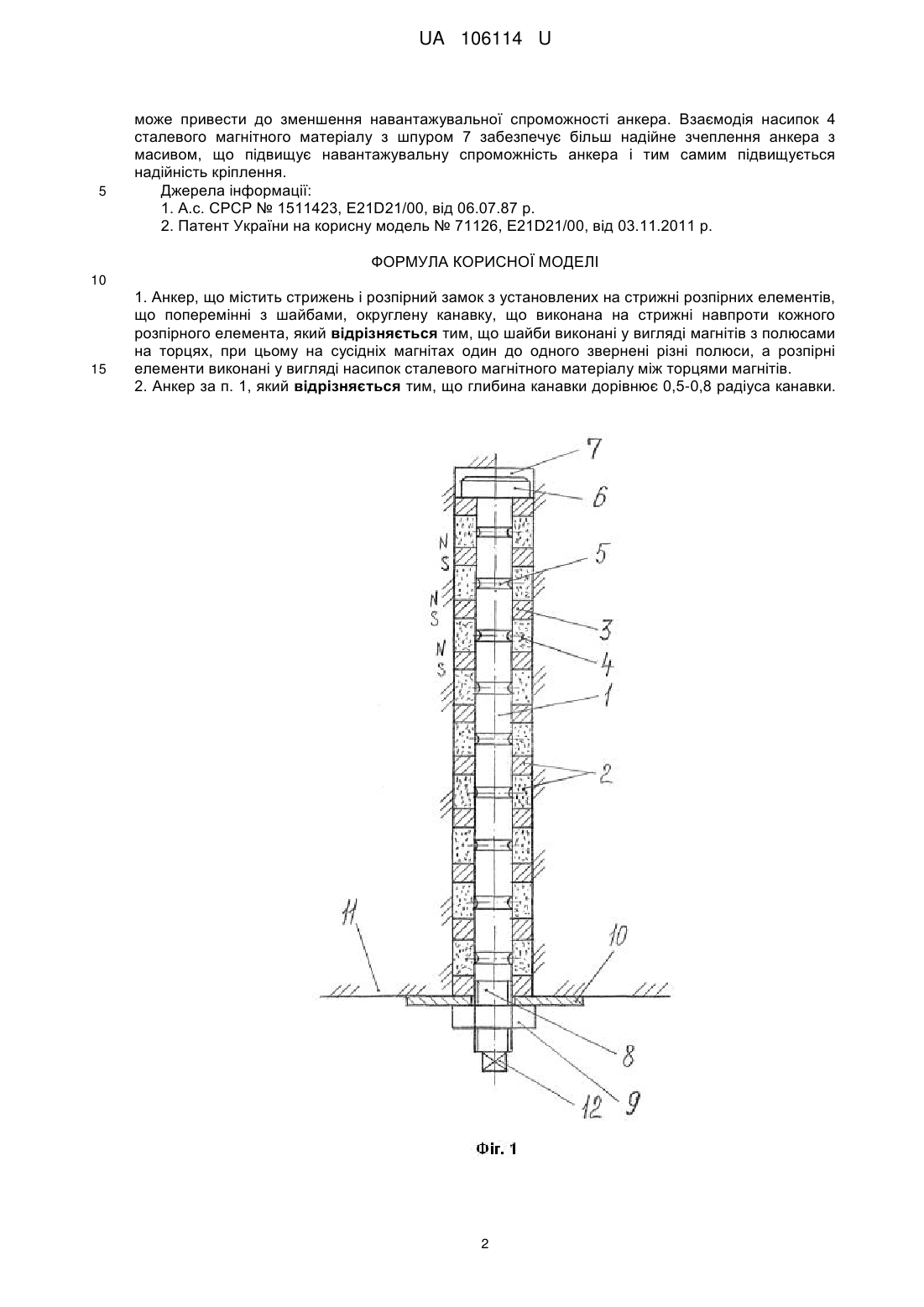

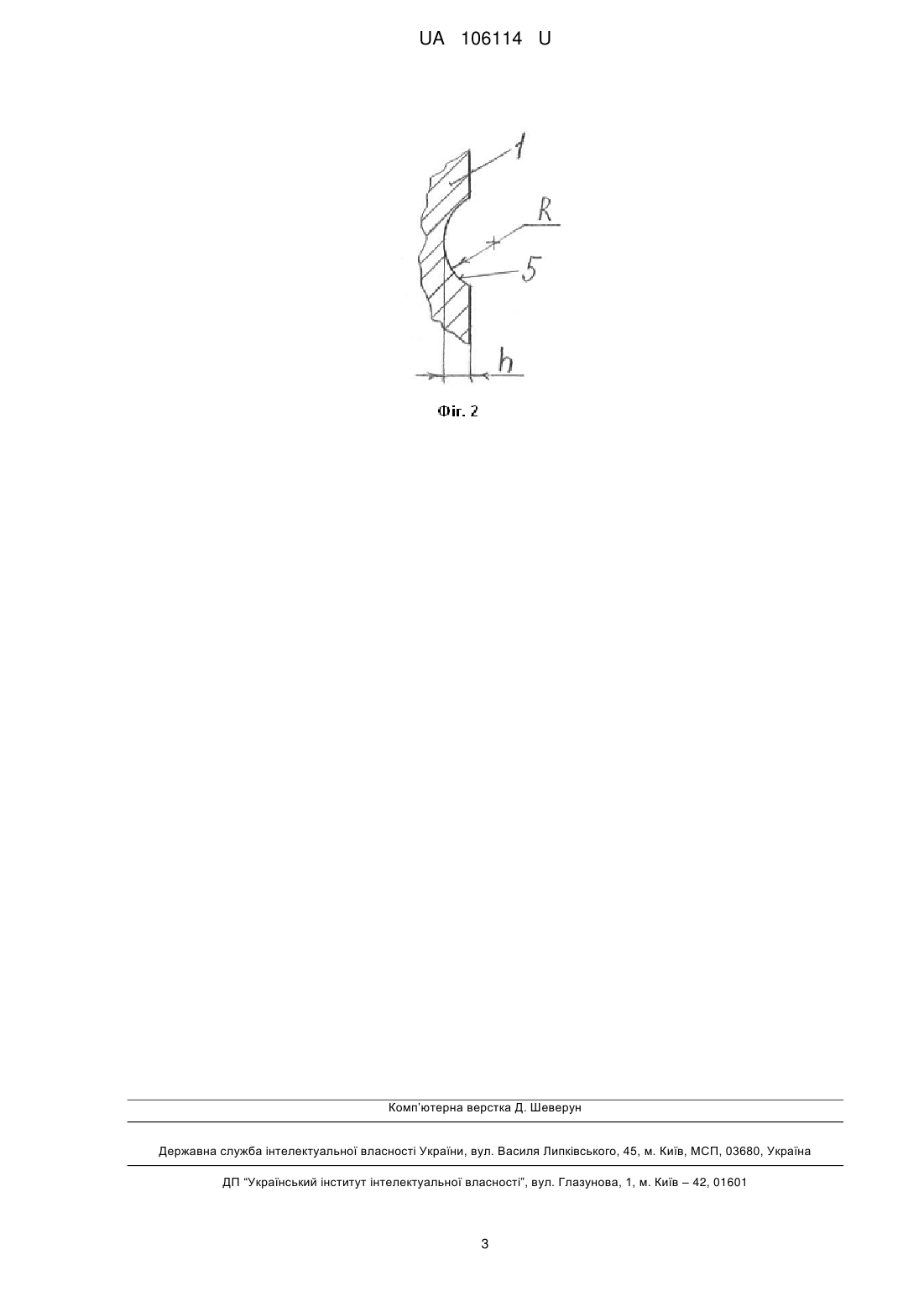

Реферат: Анкер містить стрижень і розпірний замок з установлених на стрижні розпірних елементів, що поперемінні з шайбами, округлену канавку, що виконана на стрижні навпроти кожного розпірного елемента. Шайби виконані у вигляді магнітів з полюсами на торцях, при цьому на сусідніх магнітах один до одного звернені різні полюси, а розпірні елементи виконані у вигляді насипок сталевого магнітного матеріалу між торцями магнітів. UA 106114 U (12) UA 106114 U UA 106114 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до кріплень гірничих виробок з застосуванням анкерів. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Цей анкер містить стрижень і розпірний замок з установлених на стрижні розпірних елементів, що поперемінні з шайбами. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім того у аналога розпірні елементи виконані у вигляді еластичних кілець з опуклими торцями. Недолік аналога полягає в тому, що в цьому анкері еластичні кільця не забезпечують силове з'єднання ділянок масиву крізь стрижень, наприклад, при розшаруванні масиву. При цьому ефективність анкерного кріплення визначається лише навантажувальною спроможністю стрижня. Остання визначається поперечним перерізом стрижня і його матеріалом. Цього недоліку позбавлений прототип, який відомий з [2]. Цей анкер містить стрижень і розпірний замок з установлених на стрижні розпірних елементів, що поперемінні з шайбами, округлену канавку, що виконана на стрижні навпроти кожного розпірного елемента. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім того в прототипі розмірні елементи виконані у вигляді еластичних кілець, а глибина округленої канавки дорівнює 0,3-0,8 радіуса канавки. Недолік прототипу полягає в тому, що навантажувальна спроможність цього анкера прямо пропорційна шорсткості поверхні шпура і при зниженні шорсткості поверхні шпура надійність кріплення знижується. В основу корисної моделі поставлена задача - підвищити надійність кріплення анкером за рахунок зменшення впливу шорсткості поверхні шпура на навантажувальну спроможність анкера. Поставлена задача вирішується тим, що в анкері, який містить стрижень і розпірний замок з установлених на стрижні розпірних елементів, що поперемінні з шайбами, округлену канавку, що виконана на стрижні навпроти кожного розпірного елемента, згідно з корисною моделлю, шайби виконані у вигляді магнітів з полюсами на торцях, при цьому на сусідніх магнітах один до одного звернені різні полюси, а розпірні елементи виконані у вигляді насипок сталевого магнітного матеріалу між торцями магнітів. Оптимально, коли глибина канавки дорівнює 0,5-0,8 радіуса канавки. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає в наступному. На відміну від прототипу те, що шайби виконані у вигляді магнітів з полюсами на торцях, при цьому на сусідніх магнітах один до одного звернені різні полюси, а розпірні елементи виконані у вигляді насипок сталевого магнітного матеріалу між торцями магнітів - забезпечує надійне зчеплення анкера з поверхнею шпура в масиві незалежно від шорсткості поверхні шпура. Це підвищує надійність кріплення. На фіг. 1 зображено загальний вигляд одного з варіантів анкера, що встановлений в шпурі, а на фіг. 2 зображений у збільшеному масштабі переріз канавки стрижня. Анкер містить стрижень 1 і розпірний замок 2. Останній виконаний у вигляді шайб, які є магнітами 3 з різними полюсами на торцях магнітів, що звернені один до одного, а також насипок 4 сталевого магнітного матеріалу між торцями магнітів. Навпроти кожної згаданої насипки 4 на стрижні 1 виконана округлена канавка 5 в якій оптимальна глибина h дорівнює 0,50,8 радіуса R канавки. Канавка 5 також може бути виконана спільною для усіх ділянок насипок 4 - у вигляді гвинтової нарізки (на кресленнях не зображено). Як насипки 4 можуть використовуватися дрібна сталева стружка, сталеві кульки, дрібні шматочки дроту, або інше. Стрижень 1 має головку 6, яка розміщена в глибині шпуру 7. На протилежному кінці стрижня 1 виконана різьба 8, на яку нагвинчена гайка 9, що притискує пластину 10 до масиву 11. На зовнішньому кінці стрижня 1 виконаний хвостик 12 для утримання інструментом стрижня 1 від прокручування при встановленні анкера. Перед встановленням анкера ділянки між магнітами 3 заповнюють насипками 4 сталевого магнітного матеріалу, який утримується магнітами 3. Після цього анкер вводять в шпур 7. Далі стрижень 1 утримують інструментом від прокручування за хвостик 12 і накручують гайку 9. При цьому розпірний замок 2 стягується між головкою 6 стрижня 1 і пластиною 10. Насипки 4 при їх осьовому стисненні між магнітами 3 щільно притискуються до стінок шпуру 7 і канавок (канавки) 5 стрижня 1. Внаслідок цього виконується силове з'єднання ділянок масиву 11 в шпурі 7 крізь насипки 4 і канавки 5 стрижня 1. Якщо глибина h канавки 5 менша 0,5 радіуса R канавки 5 (h
