Номер патенту: 65823
Опубліковано: 12.12.2011
Автори: Яланський Анатолій Олександрович, Селезньов Анатолій Михайлович, Скіпочка Сергій Іванович
Формула / Реферат
Анкер, який містить гільзу з порожниною і заглибленнями на зовнішній поверхні, каналами для виходу зв'язуючого, що розташовані біля одного з кінців гільзи, штоховач у вигляді стрижня з поршневим стовщенням на кінці для взаємодії зі зв'язуючим при встановленні анкера в шпур і кільцевим ущільненням між зовнішньою поверхнею гільзи і устям шпура, який відрізняється тим, що канали для виходу зв'язуючого виконані у вигляді прорізей на торці гільзи, при цьому біля кільцевого ущільнення з внутрішнього боку шпура на зовнішній поверхні гільзи виконані наскрізні отвори для виходу зв'язуючого при закінченні встановлення анкера.
Текст

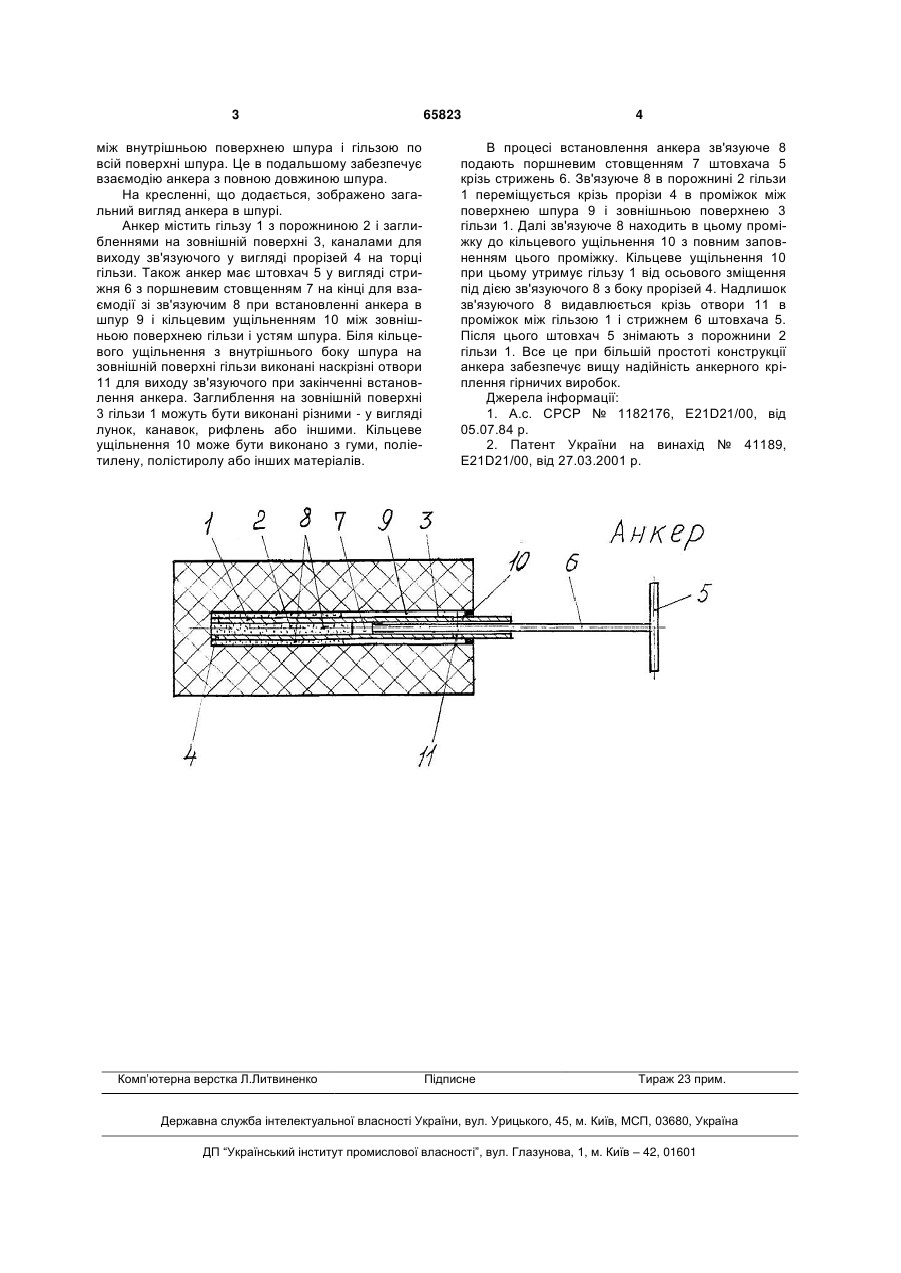

Анкер, який містить гільзу з порожниною і заглибленнями на зовнішній поверхні, каналами для 3 між внутрішньою поверхнею шпура і гільзою по всій поверхні шпура. Це в подальшому забезпечує взаємодію анкера з повною довжиною шпура. На кресленні, що додається, зображено загальний вигляд анкера в шпурі. Анкер містить гільзу 1 з порожниною 2 і заглибленнями на зовнішній поверхні 3, каналами для виходу зв'язуючого у вигляді прорізей 4 на торці гільзи. Також анкер має штовхач 5 у вигляді стрижня 6 з поршневим стовщенням 7 на кінці для взаємодії зі зв'язуючим 8 при встановленні анкера в шпур 9 і кільцевим ущільненням 10 між зовнішньою поверхнею гільзи і устям шпура. Біля кільцевого ущільнення з внутрішнього боку шпура на зовнішній поверхні гільзи виконані наскрізні отвори 11 для виходу зв'язуючого при закінченні встановлення анкера. Заглиблення на зовнішній поверхні 3 гільзи 1 можуть бути виконані різними - у вигляді лунок, канавок, рифлень або іншими. Кільцеве ущільнення 10 може бути виконано з гуми, поліетилену, полістиролу або інших матеріалів. Комп’ютерна верстка Л.Литвиненко 65823 4 В процесі встановлення анкера зв'язуюче 8 подають поршневим стовщенням 7 штовхача 5 крізь стрижень 6. Зв'язуюче 8 в порожнині 2 гільзи 1 переміщується крізь прорізи 4 в проміжок між поверхнею шпура 9 і зовнішньою поверхнею 3 гільзи 1. Далі зв'язуюче 8 находить в цьому проміжку до кільцевого ущільнення 10 з повним заповненням цього проміжку. Кільцеве ущільнення 10 при цьому утримує гільзу 1 від осьового зміщення під дією зв'язуючого 8 з боку прорізей 4. Надлишок зв'язуючого 8 видавлюється крізь отвори 11 в проміжок між гільзою 1 і стрижнем 6 штовхача 5. Після цього штовхач 5 знімають з порожнини 2 гільзи 1. Все це при більшій простоті конструкції анкера забезпечує вищу надійність анкерного кріплення гірничих виробок. Джерела інформації: 1. А.с. СРСР № 1182176, Е21D21/00, від 05.07.84 р. 2. Патент України на винахід № 41189, Е21D21/00, від 27.03.2001 р. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRoof bolt
Автори англійськоюSelezniov Anatolii Mykhailovych, Skipochka Serhii Ivanovych, Yalanskyi Anatolii Oleksandrovych
Назва патенту російськоюАнкер
Автори російськоюСелезнев Анатолий Михайлович, Скипочка Сергей Иванович, Яланский Анатолий Александрович
МПК / Мітки
МПК: E21D 21/00
Мітки: анкер
