Анкер

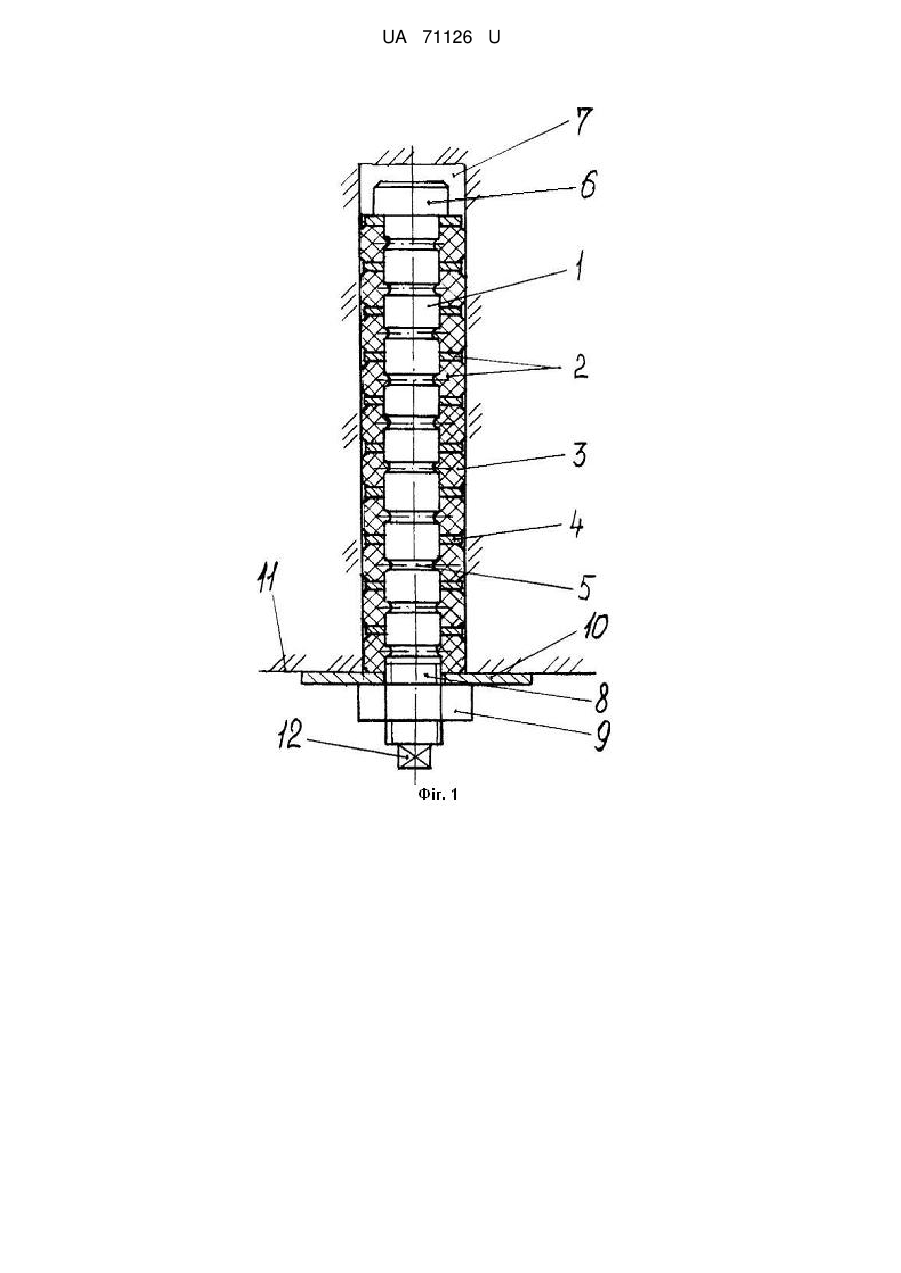

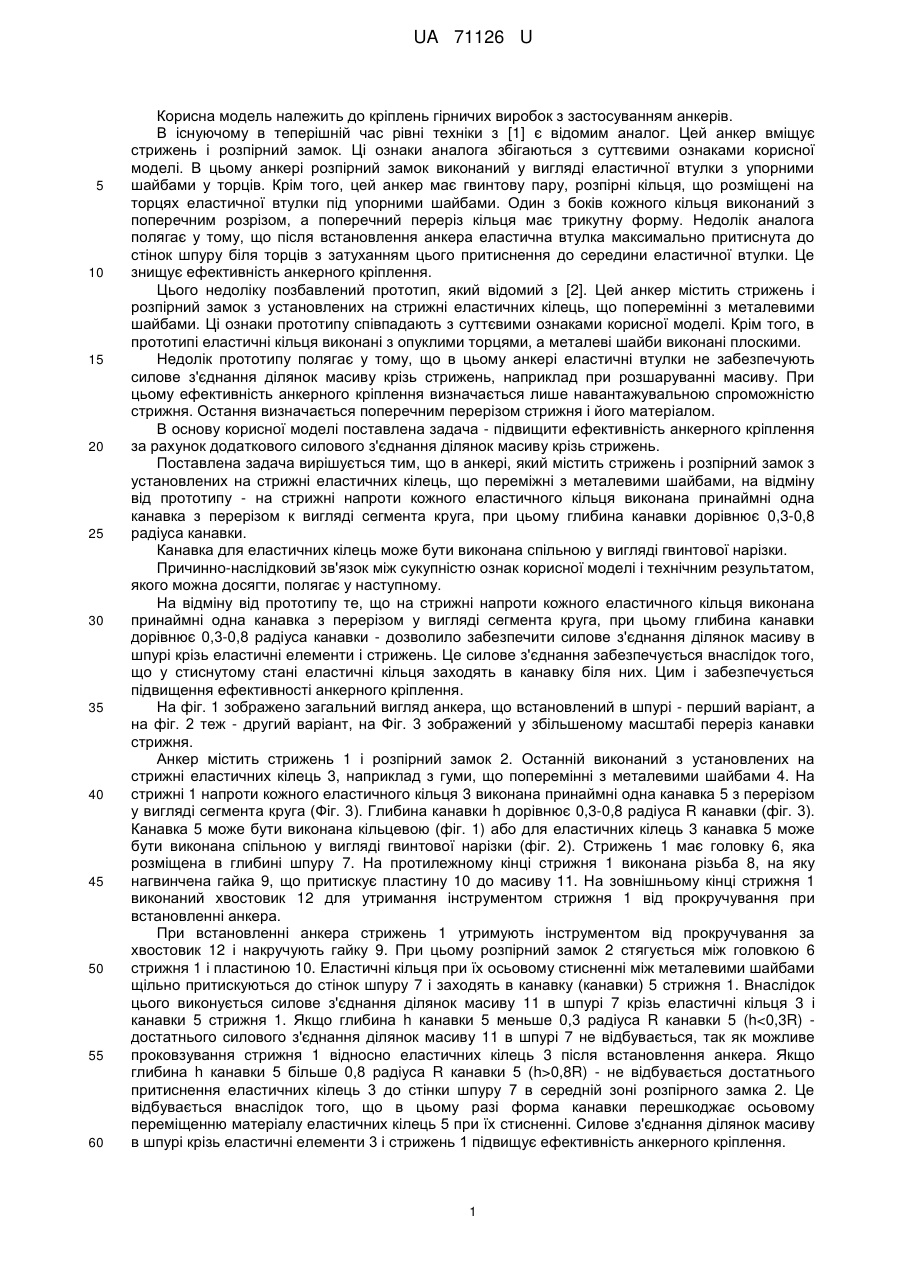

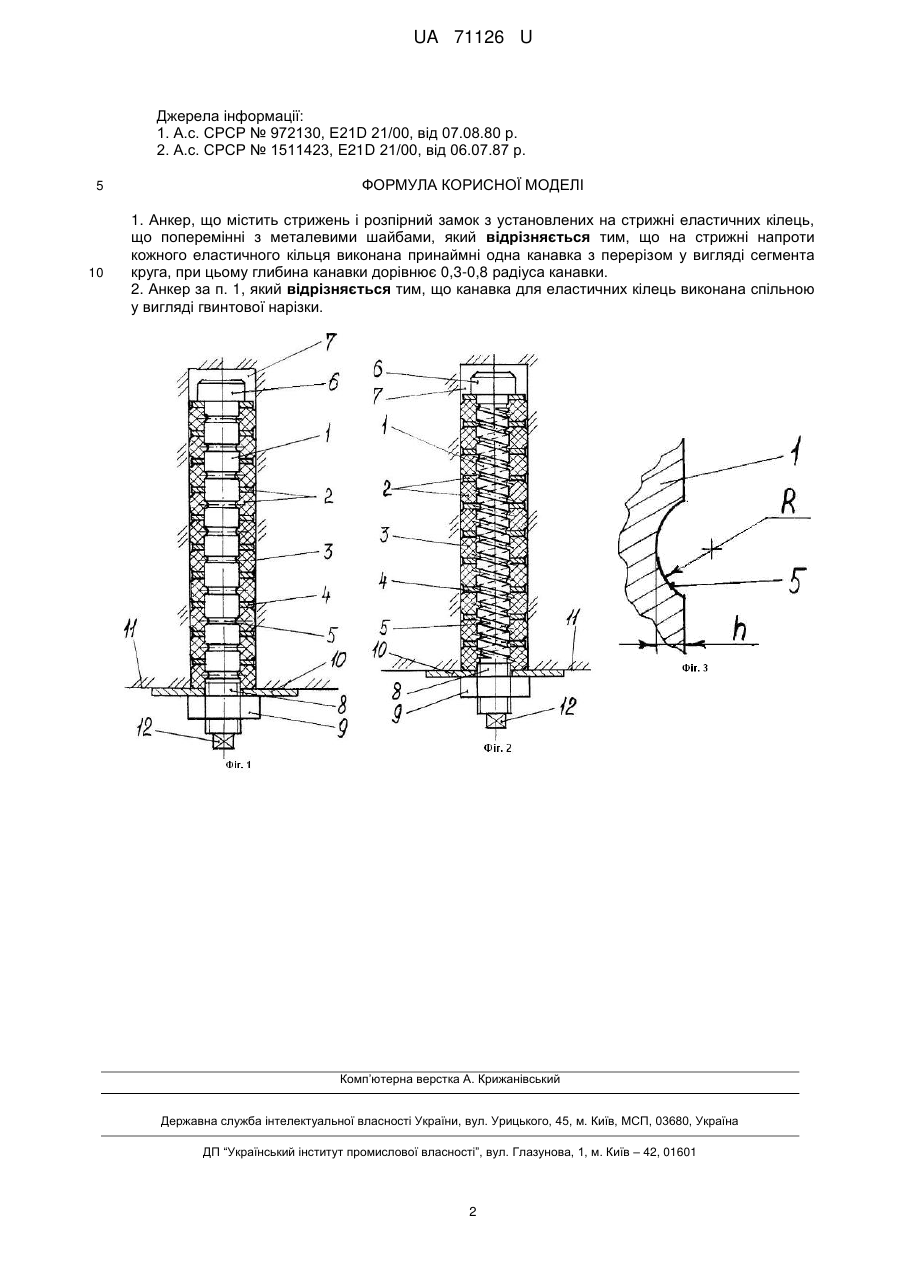

Реферат: UA 71126 U UA 71126 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до кріплень гірничих виробок з застосуванням анкерів. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Цей анкер вміщує стрижень і розпірний замок. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. В цьому анкері розпірний замок виконаний у вигляді еластичної втулки з упорними шайбами у торців. Крім того, цей анкер має гвинтову пару, розпірні кільця, що розміщені на торцях еластичної втулки під упорними шайбами. Один з боків кожного кільця виконаний з поперечним розрізом, а поперечний переріз кільця має трикутну форму. Недолік аналога полягає у тому, що після встановлення анкера еластична втулка максимально притиснута до стінок шпуру біля торців з затуханням цього притиснення до середини еластичної втулки. Це знищує ефективність анкерного кріплення. Цього недоліку позбавлений прототип, який відомий з [2]. Цей анкер містить стрижень і розпірний замок з установлених на стрижні еластичних кілець, що поперемінні з металевими шайбами. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім того, в прототипі еластичні кільця виконані з опуклими торцями, а металеві шайби виконані плоскими. Недолік прототипу полягає у тому, що в цьому анкері еластичні втулки не забезпечують силове з'єднання ділянок масиву крізь стрижень, наприклад при розшаруванні масиву. При цьому ефективність анкерного кріплення визначається лише навантажувальною спроможністю стрижня. Остання визначається поперечним перерізом стрижня і його матеріалом. В основу корисної моделі поставлена задача - підвищити ефективність анкерного кріплення за рахунок додаткового силового з'єднання ділянок масиву крізь стрижень. Поставлена задача вирішується тим, що в анкері, який містить стрижень і розпірний замок з установлених на стрижні еластичних кілець, що переміжні з металевими шайбами, на відміну від прототипу - на стрижні напроти кожного еластичного кільця виконана принаймні одна канавка з перерізом к вигляді сегмента круга, при цьому глибина канавки дорівнює 0,3-0,8 радіуса канавки. Канавка для еластичних кілець може бути виконана спільною у вигляді гвинтової нарізки. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. На відміну від прототипу те, що на стрижні напроти кожного еластичного кільця виконана принаймні одна канавка з перерізом у вигляді сегмента круга, при цьому глибина канавки дорівнює 0,3-0,8 радіуса канавки - дозволило забезпечити силове з'єднання ділянок масиву в шпурі крізь еластичні елементи і стрижень. Це силове з'єднання забезпечується внаслідок того, що у стиснутому стані еластичні кільця заходять в канавку біля них. Цим і забезпечується підвищення ефективності анкерного кріплення. На фіг. 1 зображено загальний вигляд анкера, що встановлений в шпурі - перший варіант, а на фіг. 2 теж - другий варіант, на Фіг. 3 зображений у збільшеному масштабі переріз канавки стрижня. Анкер містить стрижень 1 і розпірний замок 2. Останній виконаний з установлених на стрижні еластичних кілець 3, наприклад з гуми, що поперемінні з металевими шайбами 4. На стрижні 1 напроти кожного еластичного кільця 3 виконана принаймні одна канавка 5 з перерізом у вигляді сегмента круга (Фіг. 3). Глибина канавки h дорівнює 0,3-0,8 радіуса R канавки (фіг. 3). Канавка 5 може бути виконана кільцевою (фіг. 1) або для еластичних кілець 3 канавка 5 може бути виконана спільною у вигляді гвинтової нарізки (фіг. 2). Стрижень 1 має головку 6, яка розміщена в глибині шпуру 7. На протилежному кінці стрижня 1 виконана різьба 8, на яку нагвинчена гайка 9, що притискує пластину 10 до масиву 11. На зовнішньому кінці стрижня 1 виконаний хвостовик 12 для утримання інструментом стрижня 1 від прокручування при встановленні анкера. При встановленні анкера стрижень 1 утримують інструментом від прокручування за хвостовик 12 і накручують гайку 9. При цьому розпірний замок 2 стягується між головкою 6 стрижня 1 і пластиною 10. Еластичні кільця при їх осьовому стисненні між металевими шайбами щільно притискуються до стінок шпуру 7 і заходять в канавку (канавки) 5 стрижня 1. Внаслідок цього виконується силове з'єднання ділянок масиву 11 в шпурі 7 крізь еластичні кільця 3 і канавки 5 стрижня 1. Якщо глибина h канавки 5 меньше 0,3 радіуса R канавки 5 (h
