Заряд

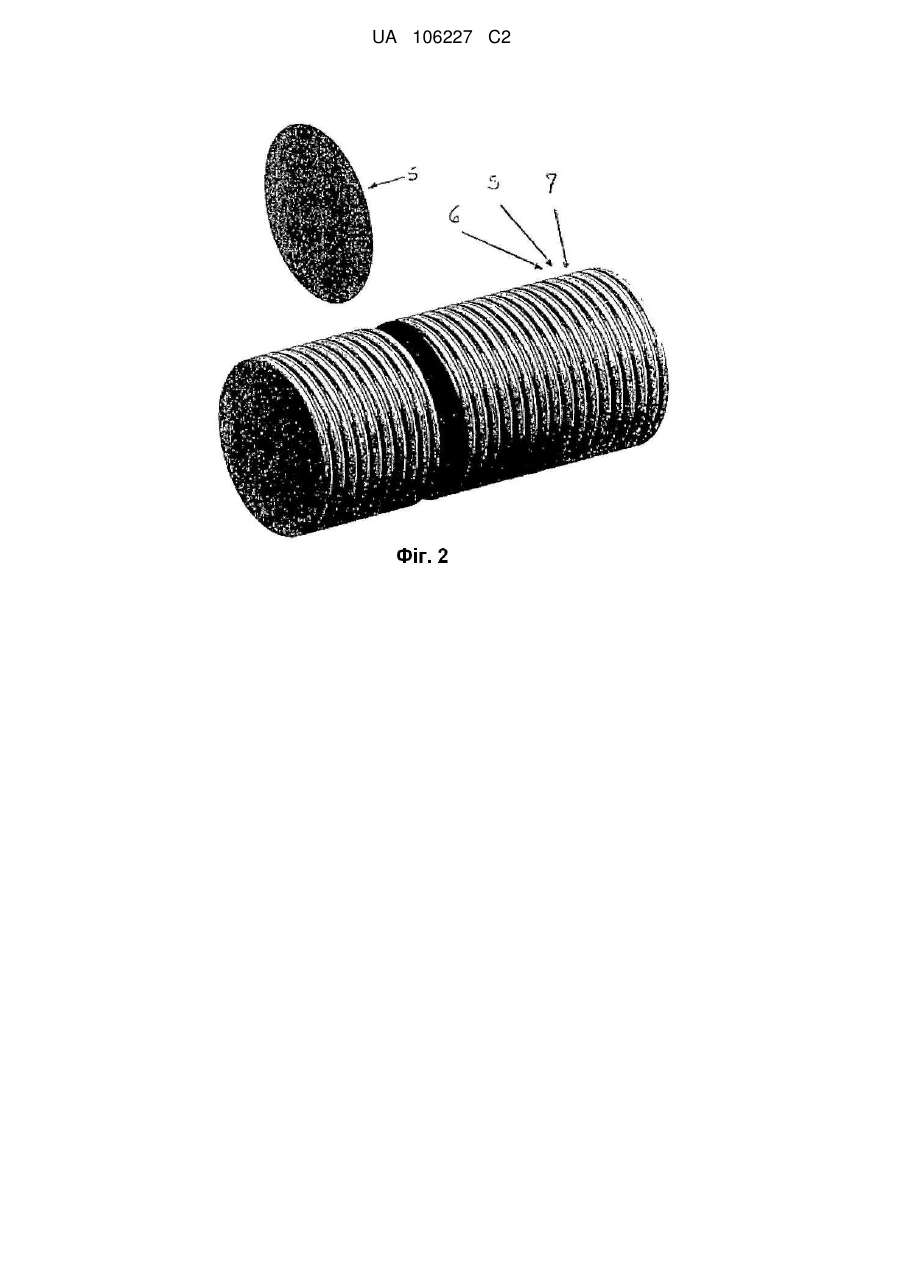

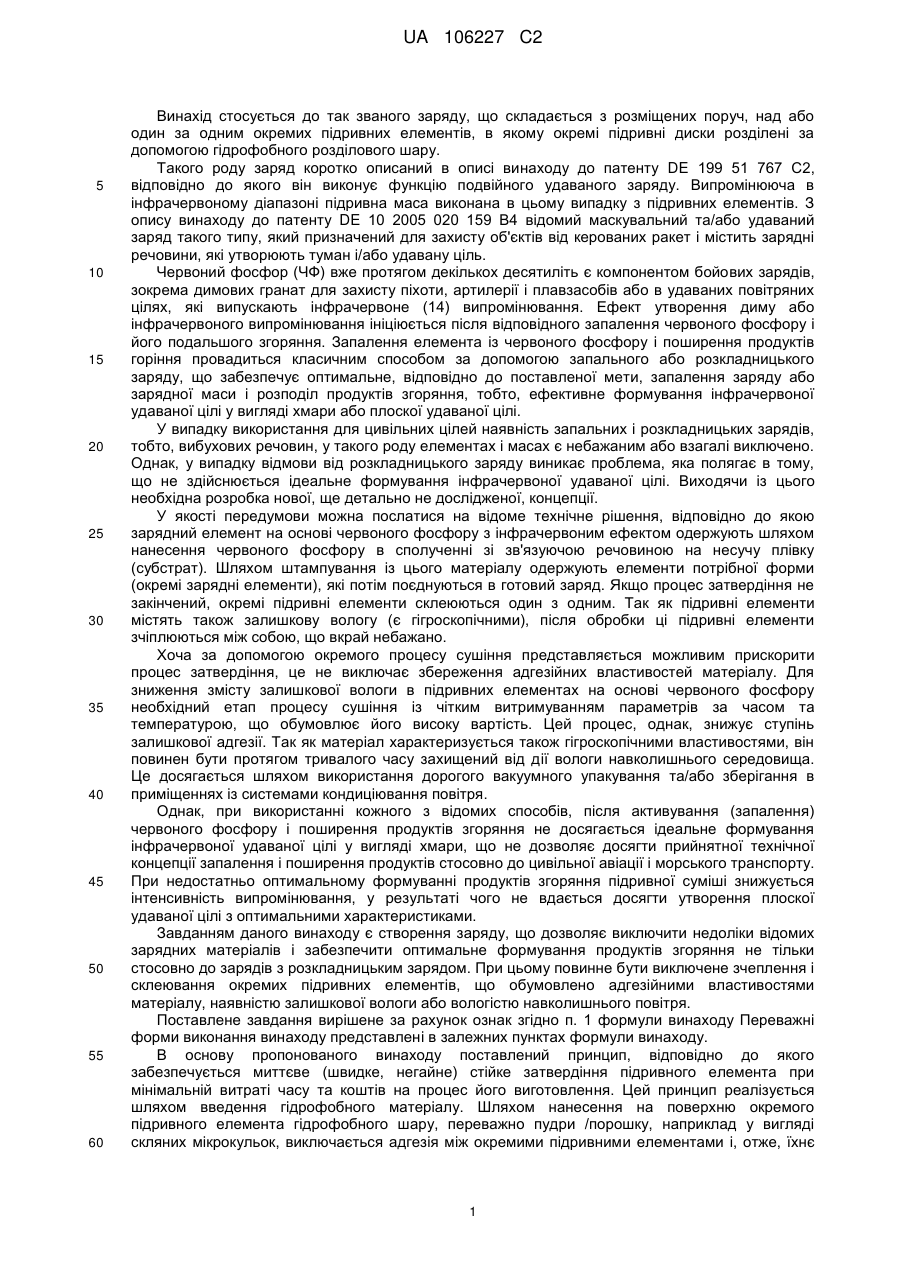

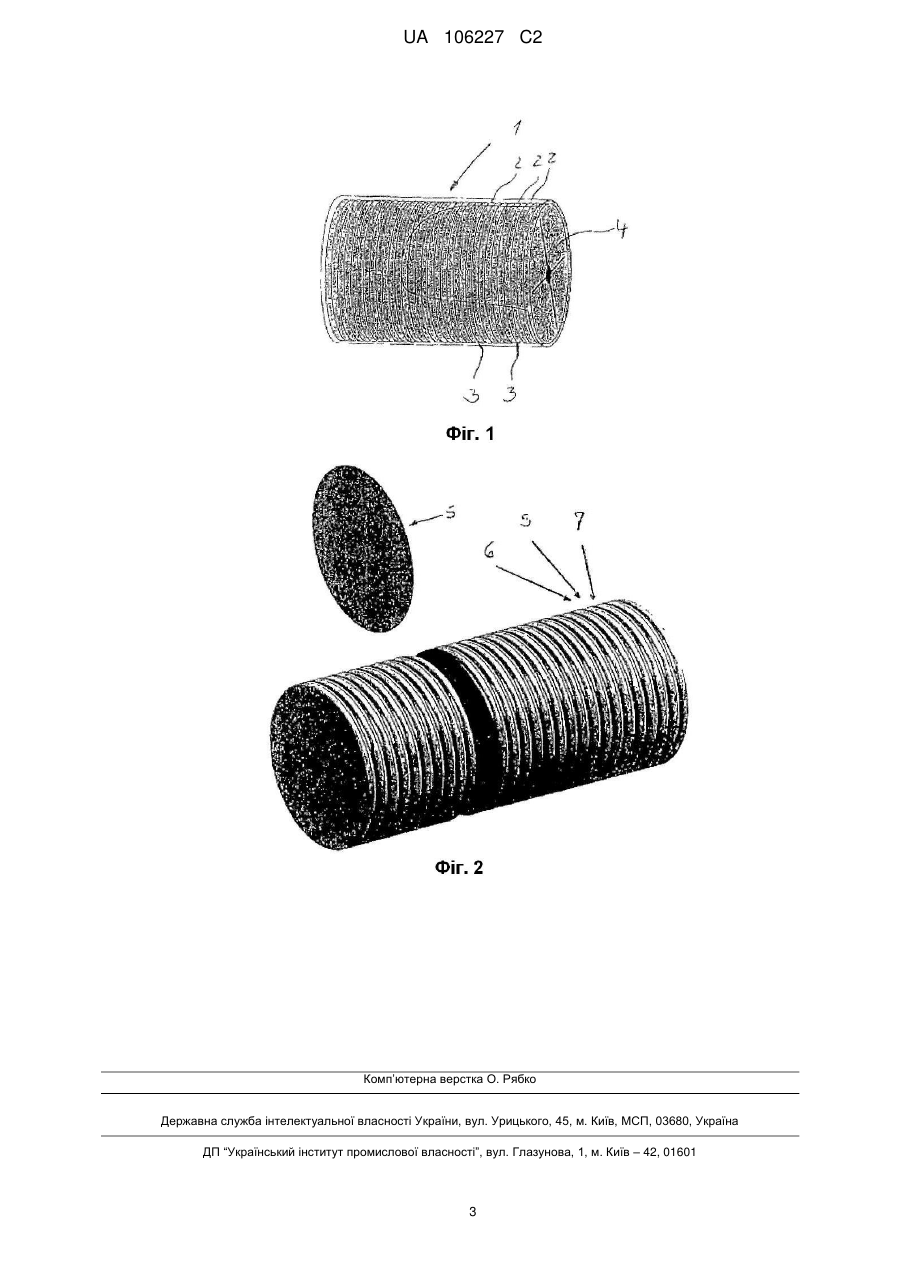

Реферат: Предметом винаходу є заряд (1) з підривними елементами (2, 6, 7), розташованими поруч, над або один за одним, при цьому між підривними елементами або підривними дисками (2, 6, 7) розміщений щонайменше один гідрофобний роздільний шар (3, 5). Завдяки цьому виключається зчеплення або склеювання підривних елементів (2, 6, 7). Гідрофобний роздільний шар (3) у першому варіанті виконання являє собою порошок, що складається, переважно, з мікрокульок, що наноситься на підривні елементи (2) щонайменше з одного боку, або подібний матеріал. В іншому варіації виконання роздільний шар (5) між підривними елементами (6, 7) виконаний у вигляді роздільного диска, що додатково має антикогезийні і антиадгезивні властивості. UA 106227 C2 (12) UA 106227 C2 UA 106227 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується до так званого заряду, що складається з розміщених поруч, над або один за одним окремих підривних елементів, в якому окремі підривні диски розділені за допомогою гідрофобного розділового шару. Такого роду заряд коротко описаний в описі винаходу до патенту DE 199 51 767 С2, відповідно до якого він виконує функцію подвійного удаваного заряду. Випромінююча в інфрачервоному діапазоні підривна маса виконана в цьому випадку з підривних елементів. З опису винаходу до патенту DE 10 2005 020 159 В4 відомий маскувальний та/або удаваний заряд такого типу, який призначений для захисту об'єктів від керованих ракет і містить зарядні речовини, які утворюють туман і/або удавану ціль. Червоний фосфор (ЧФ) вже протягом декількох десятиліть є компонентом бойових зарядів, зокрема димових гранат для захисту піхоти, артилерії і плавзасобів або в удаваних повітряних цілях, які випускають інфрачервоне (14) випромінювання. Ефект утворення диму або інфрачервоного випромінювання ініціюється після відповідного запалення червоного фосфору і його подальшого згоряння. Запалення елемента із червоного фосфору і поширення продуктів горіння провадиться класичним способом за допомогою запального або розкладницького заряду, що забезпечує оптимальне, відповідно до поставленої мети, запалення заряду або зарядної маси і розподіл продуктів згоряння, тобто, ефективне формування інфрачервоної удаваної цілі у вигляді хмари або плоскої удаваної цілі. У випадку використання для цивільних цілей наявність запальних і розкладницьких зарядів, тобто, вибухових речовин, у такого роду елементах і масах є небажаним або взагалі виключено. Однак, у випадку відмови від розкладницького заряду виникає проблема, яка полягає в тому, що не здійснюється ідеальне формування інфрачервоної удаваної цілі. Виходячи із цього необхідна розробка нової, ще детально не дослідженої, концепції. У якості передумови можна послатися на відоме технічне рішення, відповідно до якою зарядний елемент на основі червоного фосфору з інфрачервоним ефектом одержують шляхом нанесення червоного фосфору в сполученні зі зв'язуючою речовиною на несучу плівку (субстрат). Шляхом штампування із цього матеріалу одержують елементи потрібної форми (окремі зарядні елементи), які потім поєднуються в готовий заряд. Якщо процес затвердіння не закінчений, окремі підривні елементи склеюються один з одним. Так як підривні елементи містять також залишкову вологу (є гігроскопічними), після обробки ці підривні елементи зчіплюються між собою, що вкрай небажано. Хоча за допомогою окремого процесу сушіння представляється можливим прискорити процес затвердіння, це не виключає збереження адгезійних властивостей матеріалу. Для зниження змісту залишкової вологи в підривних елементах на основі червоного фосфору необхідний етап процесу сушіння із чітким витримуванням параметрів за часом та температурою, що обумовлює його високу вартість. Цей процес, однак, знижує ступінь залишкової адгезії. Так як матеріал характеризується також гігроскопічними властивостями, він повинен бути протягом тривалого часу захищений від дії вологи навколишнього середовища. Це досягається шляхом використання дорогого вакуумного упакування та/або зберігання в приміщеннях із системами кондиціювання повітря. Однак, при використанні кожного з відомих способів, після активування (запалення) червоного фосфору і поширення продуктів згоряння не досягається ідеальне формування інфрачервоної удаваної цілі у вигляді хмари, що не дозволяє досягти прийнятної технічної концепції запалення і поширення продуктів стосовно до цивільної авіації і морського транспорту. При недостатньо оптимальному формуванні продуктів згоряння підривної суміші знижується інтенсивність випромінювання, у результаті чого не вдається досягти утворення плоскої удаваної цілі з оптимальними характеристиками. Завданням даного винаходу є створення заряду, що дозволяє виключити недоліки відомих зарядних матеріалів і забезпечити оптимальне формування продуктів згоряння не тільки стосовно до зарядів з розкладницьким зарядом. При цьому повинне бути виключене зчеплення і склеювання окремих підривних елементів, що обумовлено адгезійними властивостями матеріалу, наявністю залишкової вологи або вологістю навколишнього повітря. Поставлене завдання вирішене за рахунок ознак згідно п. 1 формули винаходу Переважні форми виконання винаходу представлені в залежних пунктах формули винаходу. В основу пропонованого винаходу поставлений принцип, відповідно до якого забезпечується миттєве (швидке, негайне) стійке затвердіння підривного елемента при мінімальній витраті часу та коштів на процес його виготовлення. Цей принцип реалізується шляхом введення гідрофобного матеріалу. Шляхом нанесення на поверхню окремого підривного елемента гідрофобного шару, переважно пудри /порошку, наприклад у вигляді скляних мікрокульок, виключається адгезія між окремими підривними елементами і, отже, їхнє 1 UA 106227 C2 5 10 15 20 25 30 35 40 склеювання. При цьому має місце тривале виключення адгезії, причому за рахунок гідрофобних властивостей (переважно пудроподібного) матеріалу, що служить розділовим шаром, його зчеплення з основним матеріалом забезпечується навіть при високій вологості навколишнього повітря. Таким чином, запропоновано в заряді з розташованими поруч, над або один за одним підривними елементами між підривними елементами передбачити, щонайменше, один гідрофобний розділовий шар. Гідрофобний розділовий шар виконаний, переважно, з порошку, що складається, наприклад, з мікрокульок та інших подібних матеріалів і який наноситься на підривний елемент, щонайменше, з однієї сторони. Нанесення пудри або порошку в процесі виготовлення провадиться на штамповані смуги підривних елементів або, наприклад, шляхом змішування пудри і підривного елемента в змішувальному барабані. Фахівцям у цій області відомі інші альтернативні способи. Відповідно до іншого варіанта виконання цього винаходу між підривними елементами у якості розділового шару використовується розділовий диск, що додатково характеризується антикогезійними і антиадгезивними властивостями. Крім іншого, така структура заряду має таку перевагу, що можна відмовитися від тривалого і керованого за часом і температурою процесу (нагрівання - сушіння). Крім того, за рахунок цього спрощується процес зберігання зарядів. Підвищена ефективність інфрачервоної удаваної цілі дозволяє також заощадити підривну масу - червоний фосфор. Даний принцип може бути також використаний по відношенню до підривних елементів з нітроцелюлози, а також до змішаної підривної маси із червоного фосфору і нітроцелюлози. Більш детально сутність винаходу пояснюється за допомогою представлених на фігурах двох прикладів виконання. На фігурах представлені: Фіг. 1 - спрощена принципова схема заряду, що складається з окремих підривних елементів з нанесеним шаром; Фіг. 2 - заряд, що складається з окремих підривних елементів з окремим розділовим шаром Представлений схематично на Фіг. 1 і 2 заряд 1 складається з декількох, у цьому випадку штампованих, підривних елементів (Фіг. 1). Між підривними елементами 2 (наприклад, на основі нітроцелюлози або червоного фосфору) на Фіг. 1 умовно показаний шар порошку 3, що нанесений, переважно, на всю поверхню нижнього або верхнього підривного елемента 2 Можливо також двостороннє нанесення Шар 3 виконує функцію розділового шару між підривними елементами 2 і може бути нанесений на штамповані смуги підривного елемента, він може бути також отриманий шляхом змішування пудри / порошку і штампованих підривних елементів у змішувальному барабані. На Фіг 2 представлений окремий розділовий шар 5 між елементами підривної маси (підривними дисками 6, 7) Розділовий шар 5 може бути виконаний з, наприклад, паперу, що характеризується гідрофобними, антикогезійними і антиадгезивними властивостями Такий заряд має багатошарову структуру між підривними дисками б та 7 у наступній послідовності укладаються підривний диск 6, розділовий диск 5, підривний диск 7, розділовий шар 5 і тд Підривні диски можуть бути виконані на основі червоного фосфору або нітроцелюлози, а також на основі червоного фосфору і нітроцелюлози Багатошарова структура може підбиратисяіндивідуально, тобто, поперемінно в рівномірній, нерівномірній або змішаній послідовності При цьому підривні диски можуть бути виконані як з нітроцелюлози, так і із червоного фосфору. 45 ФОРМУЛА ВИНАХОДУ 50 55 1. Заряд (1), що складається з розміщених поруч, над або один за одним підривних елементів (2), який відрізняється тим, що між підривними елементами або підривними дисками (2) розміщений щонайменше один гідрофобний (роздільний) шар (3, 5), при цьому шар 3 переважно утворений з пудри/порошку, що являє собою скляні мікрокульки, а шар 5 - з паперу, виготовленого із гідрофобними, антикогезійними і антиадгезивними властивостями. 2. Заряд за п. 1, який відрізняється тим, що шар (3) може бути нанесений на підривний елемент як з одного боку, так і з обох боків. 3. Заряд за пунктом 1 або 2, який відрізняється тим, що порошок наноситься на підривний елемент (2) шляхом обробки його поверхні. 4. Заряд за будь-яким з пунктів 1-3, який відрізняється тим, що підривні диски (2, 6, 7) виконані на основі червоного фосфору або нітроцелюлози. 2 UA 106227 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
