Робоче обладнання бульдозера

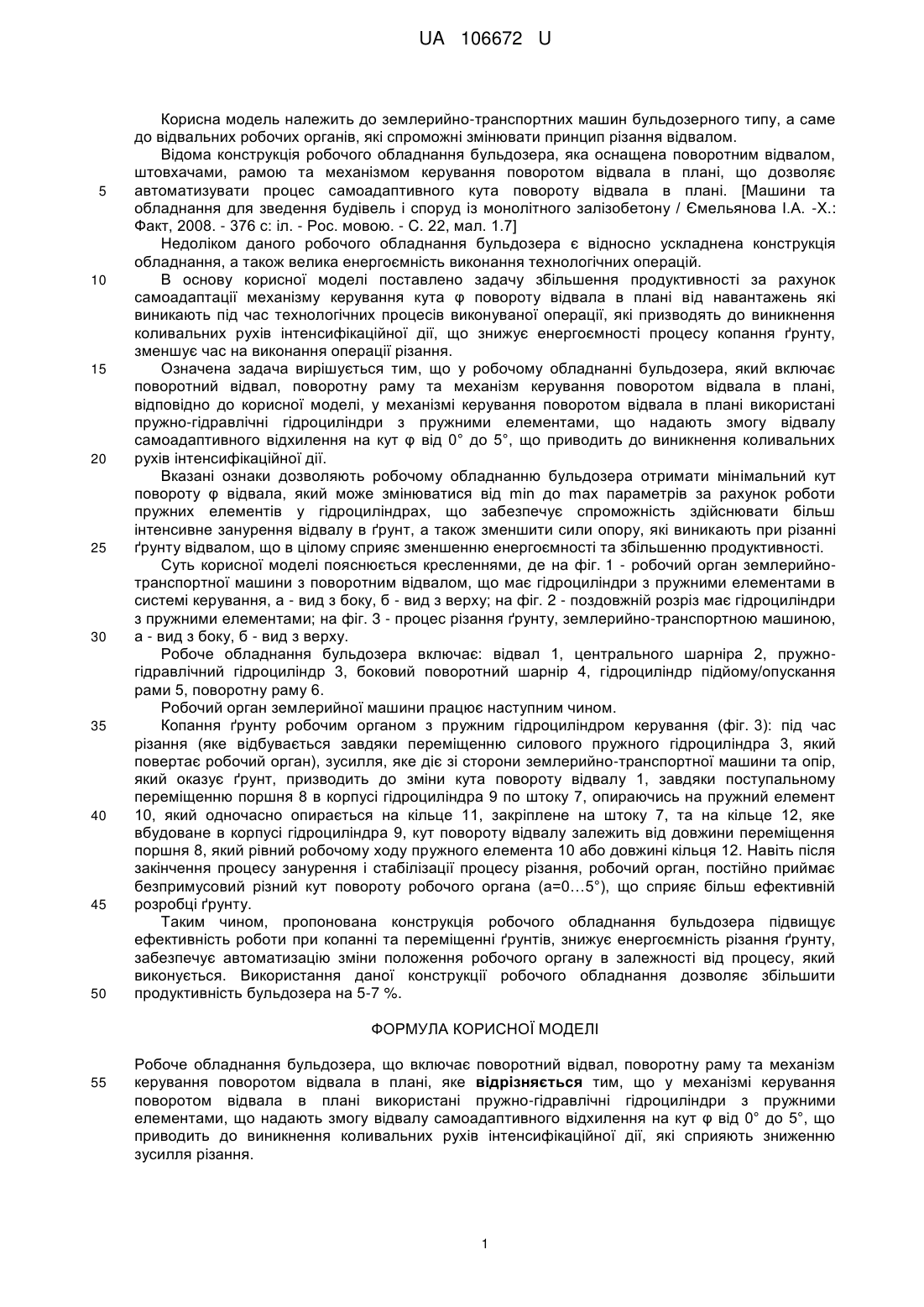

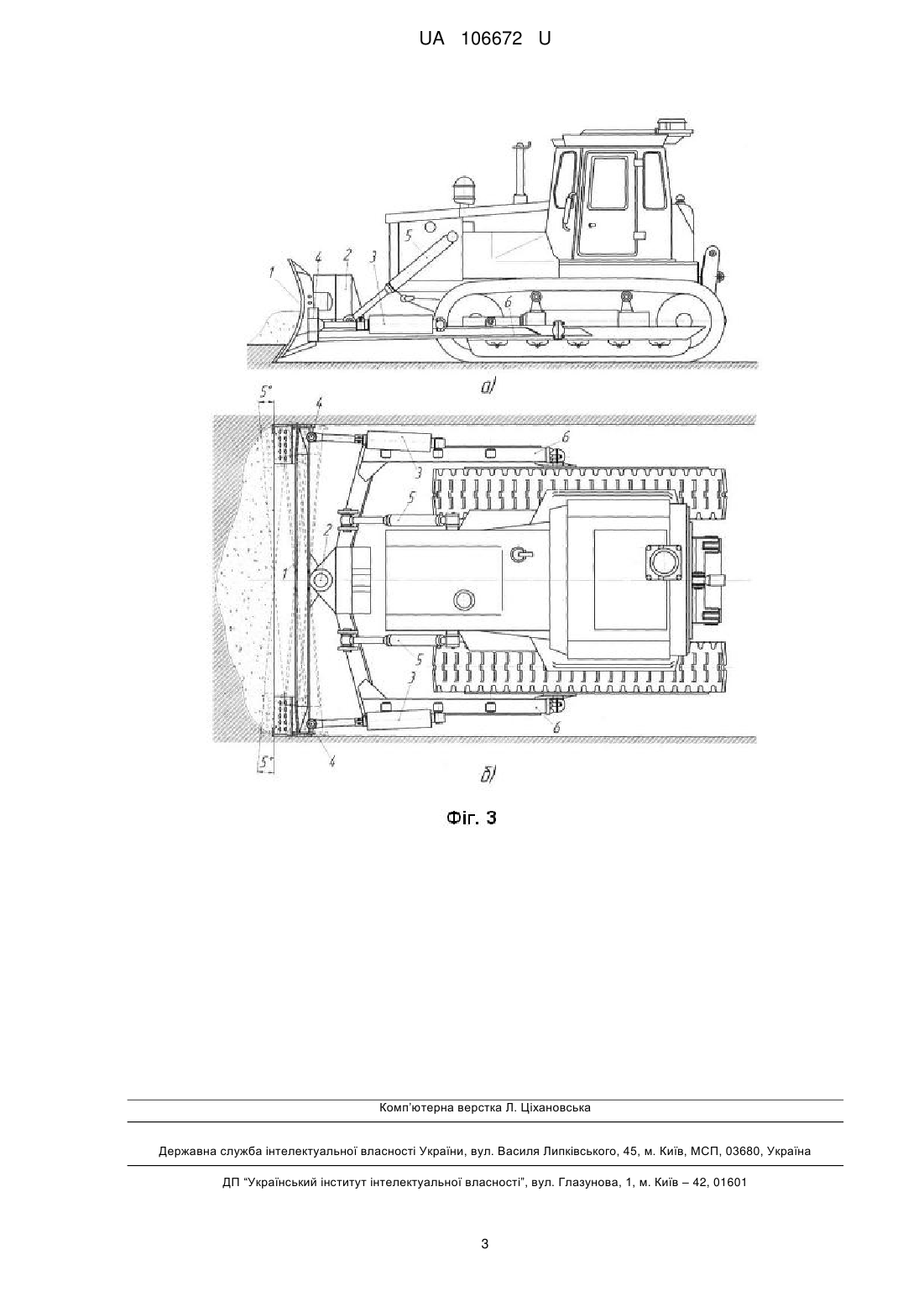

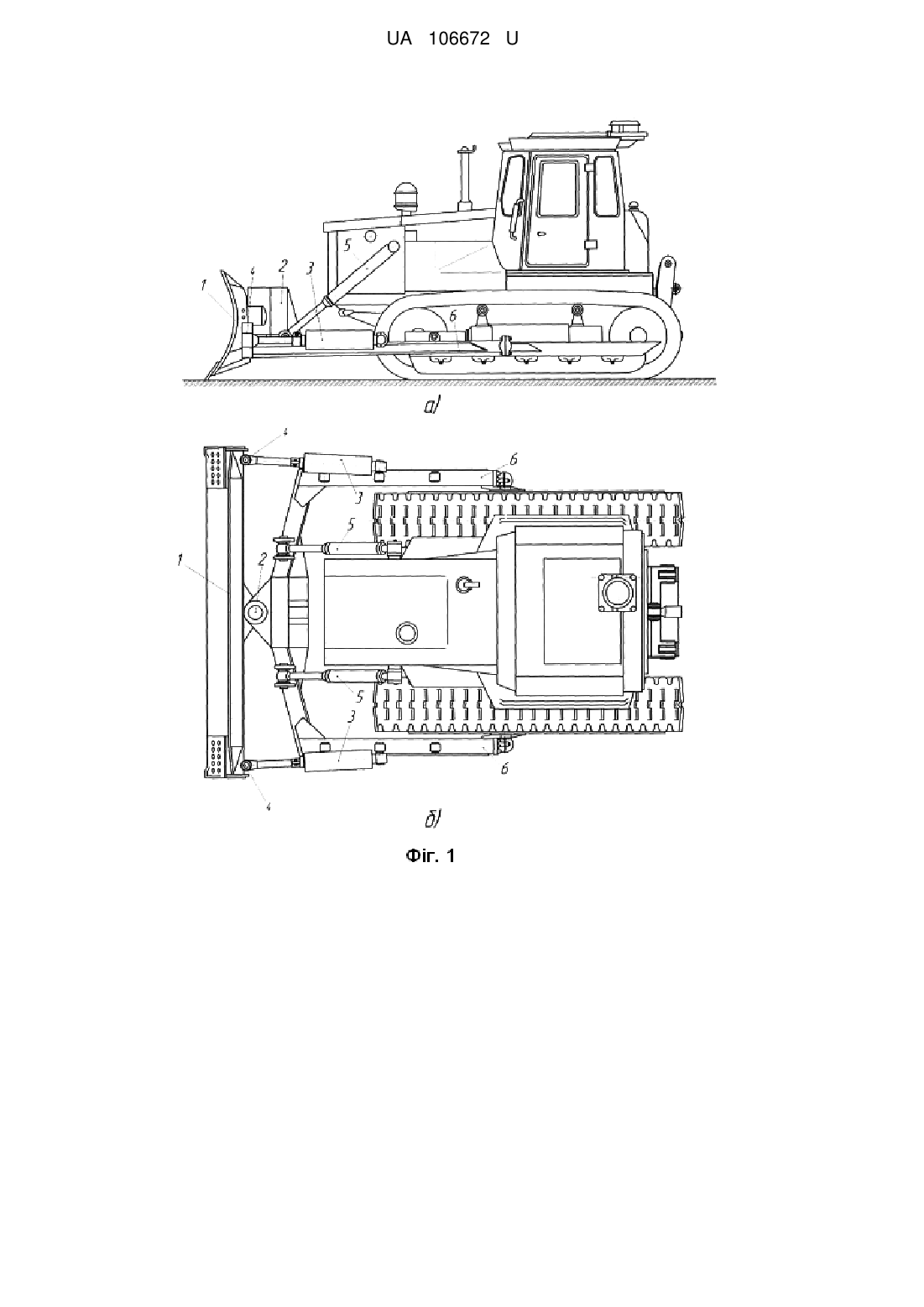

Реферат: UA 106672 U UA 106672 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до землерийно-транспортних машин бульдозерного типу, а саме до відвальних робочих органів, які спроможні змінювати принцип різання відвалом. Відома конструкція робочого обладнання бульдозера, яка оснащена поворотним відвалом, штовхачами, рамою та механізмом керування поворотом відвала в плані, що дозволяє автоматизувати процес самоадаптивного кута повороту відвала в плані. [Машини та обладнання для зведення будівель і споруд із монолітного залізобетону / Ємельянова І.А. -X.: Факт, 2008. - 376 с: іл. - Рос. мовою. - C. 22, мал. 1.7] Недоліком даного робочого обладнання бульдозера є відносно ускладнена конструкція обладнання, а також велика енергоємність виконання технологічних операцій. В основу корисної моделі поставлено задачу збільшення продуктивності за рахунок самоадаптації механізму керування кута φ повороту відвала в плані від навантажень які виникають під час технологічних процесів виконуваної операції, які призводять до виникнення коливальних рухів інтенсифікаційної дії, що знижує енергоємності процесу копання ґрунту, зменшує час на виконання операції різання. Означена задача вирішується тим, що у робочому обладнанні бульдозера, який включає поворотний відвал, поворотну раму та механізм керування поворотом відвала в плані, відповідно до корисної моделі, у механізмі керування поворотом відвала в плані використані пружно-гідравлічні гідроциліндри з пружними елементами, що надають змогу відвалу самоадаптивного відхилення на кут φ від 0° до 5°, що приводить до виникнення коливальних рухів інтенсифікаційної дії. Вказані ознаки дозволяють робочому обладнанню бульдозера отримати мінімальний кут повороту φ відвала, який може змінюватися від min до max параметрів за рахунок роботи пружних елементів у гідроциліндрах, що забезпечує спроможність здійснювати більш інтенсивне занурення відвалу в ґрунт, а також зменшити сили опору, які виникають при різанні ґрунту відвалом, що в цілому сприяє зменшенню енергоємності та збільшенню продуктивності. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 - робочий орган землерийнотранспортної машини з поворотним відвалом, що має гідроциліндри з пружними елементами в системі керування, а - вид з боку, б - вид з верху; на фіг. 2 - поздовжній розріз має гідроциліндри з пружними елементами; на фіг. 3 - процес різання ґрунту, землерийно-транспортною машиною, а - вид з боку, б - вид з верху. Робоче обладнання бульдозера включає: відвал 1, центрального шарніра 2, пружногідравлічний гідроциліндр 3, боковий поворотний шарнір 4, гідроциліндр підйому/опускання рами 5, поворотну раму 6. Робочий орган землерийної машини працює наступним чином. Копання ґрунту робочим органом з пружним гідроциліндром керування (фіг. 3): під час різання (яке відбувається завдяки переміщенню силового пружного гідроциліндра 3, який повертає робочий орган), зусилля, яке діє зі сторони землерийно-транспортної машини та опір, який оказує ґрунт, призводить до зміни кута повороту відвалу 1, завдяки поступальному переміщенню поршня 8 в корпусі гідроциліндра 9 по штоку 7, опираючись на пружний елемент 10, який одночасно опирається на кільце 11, закріплене на штоку 7, та на кільце 12, яке вбудоване в корпусі гідроциліндра 9, кут повороту відвалу залежить від довжини переміщення поршня 8, який рівний робочому ходу пружного елемента 10 або довжині кільця 12. Навіть після закінчення процесу занурення і стабілізації процесу різання, робочий орган, постійно приймає безпримусовий різний кут повороту робочого органа (а=0…5°), що сприяє більш ефективній розробці ґрунту. Таким чином, пропонована конструкція робочого обладнання бульдозера підвищує ефективність роботи при копанні та переміщенні ґрунтів, знижує енергоємність різання ґрунту, забезпечує автоматизацію зміни положення робочого органу в залежності від процесу, який виконується. Використання даної конструкції робочого обладнання дозволяє збільшити продуктивність бульдозера на 5-7 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Робоче обладнання бульдозера, що включає поворотний відвал, поворотну раму та механізм керування поворотом відвала в плані, яке відрізняється тим, що у механізмі керування поворотом відвала в плані використані пружно-гідравлічні гідроциліндри з пружними елементами, що надають змогу відвалу самоадаптивного відхилення на кут φ від 0° до 5°, що приводить до виникнення коливальних рухів інтенсифікаційної дії, які сприяють зниженню зусилля різання. 1 UA 106672 U 2 UA 106672 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
