Робоче обладнання бульдозера

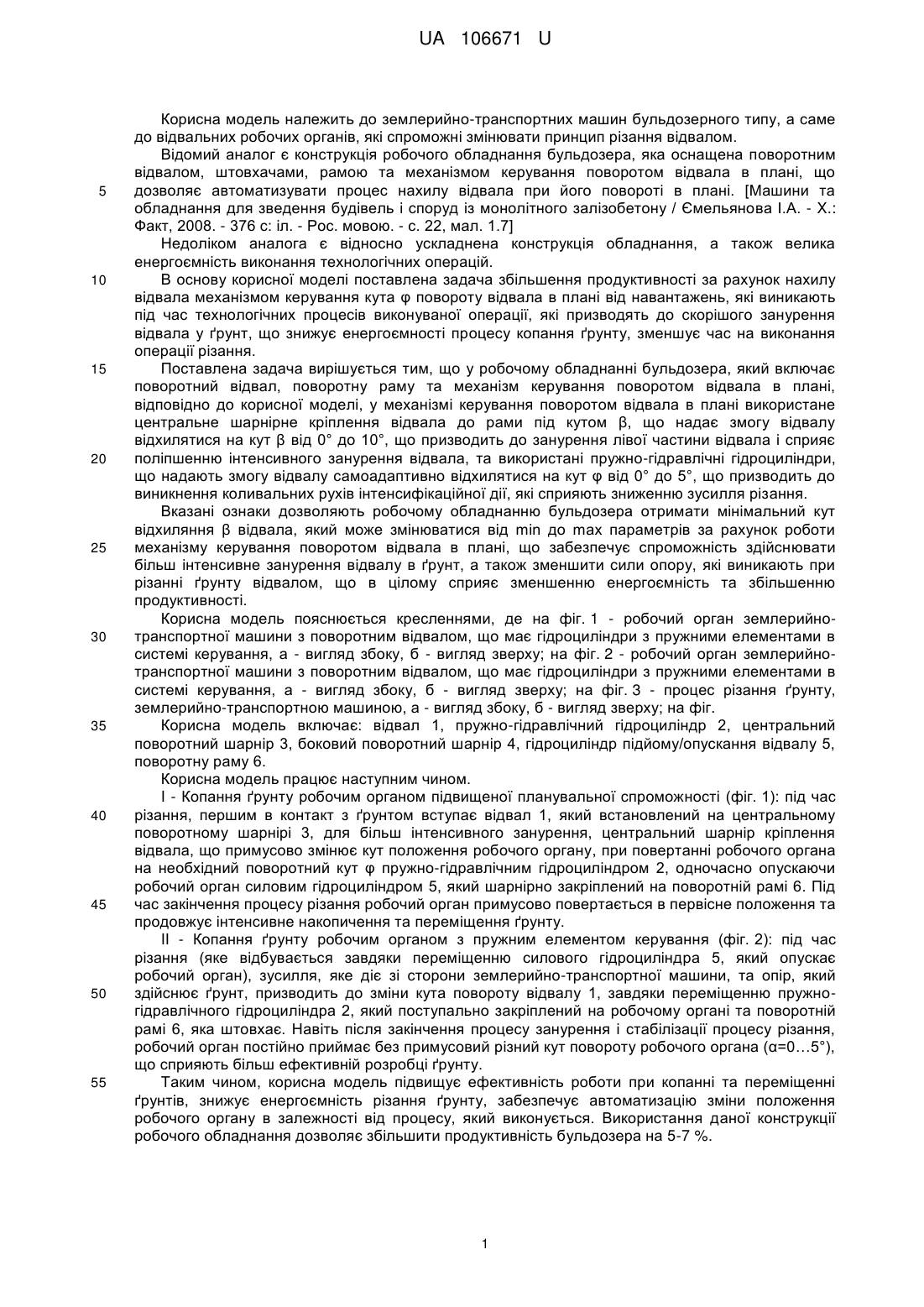

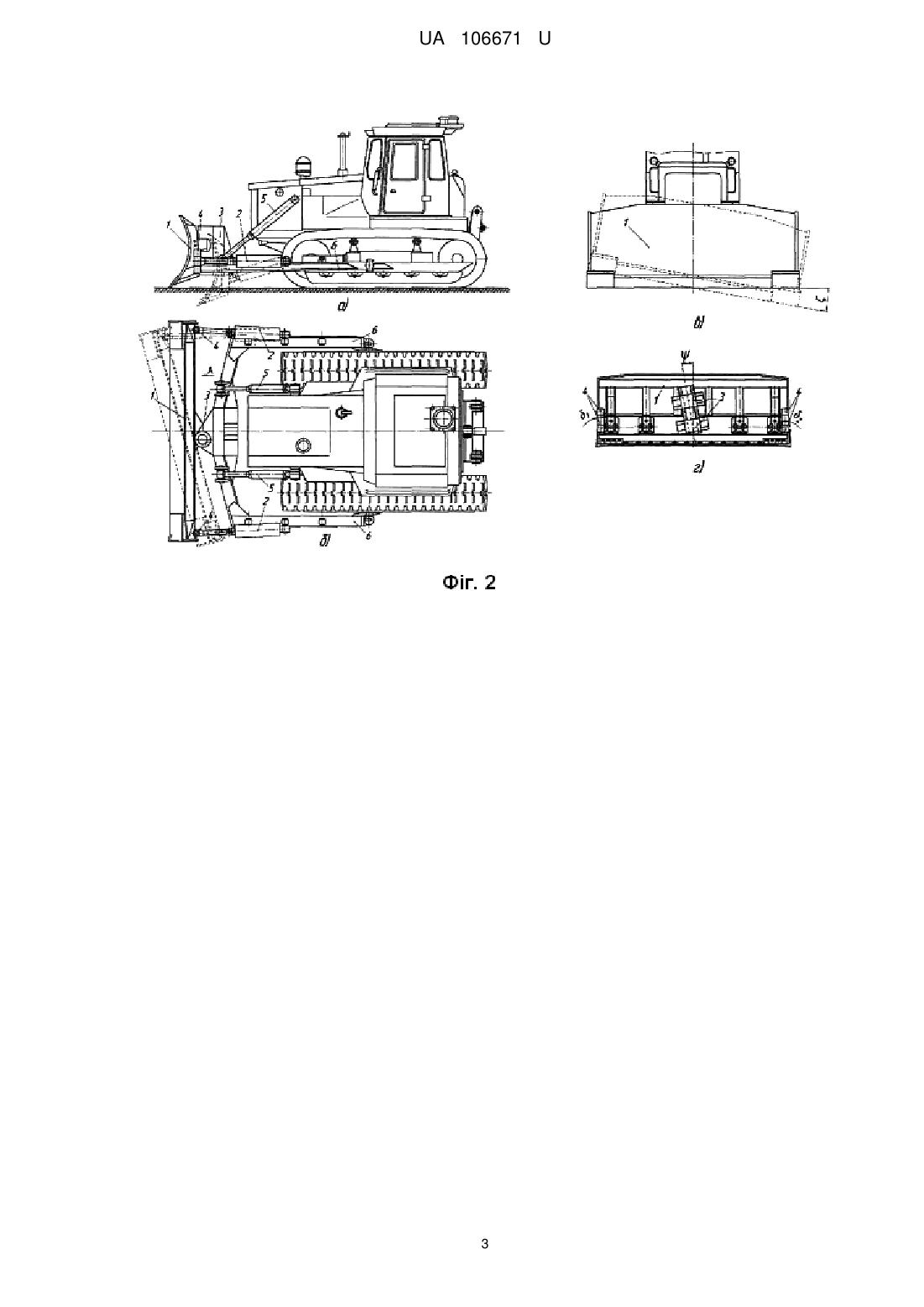

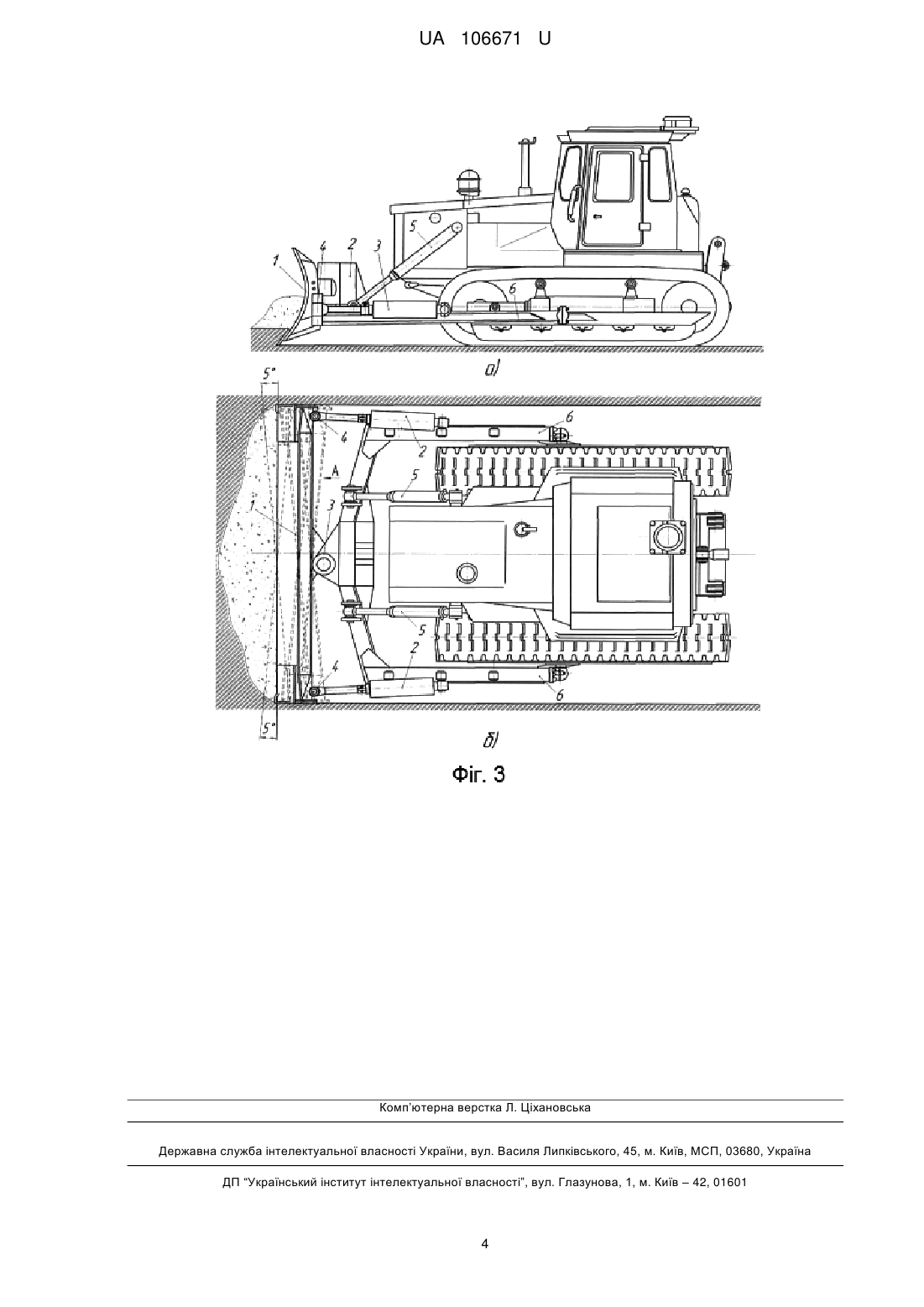

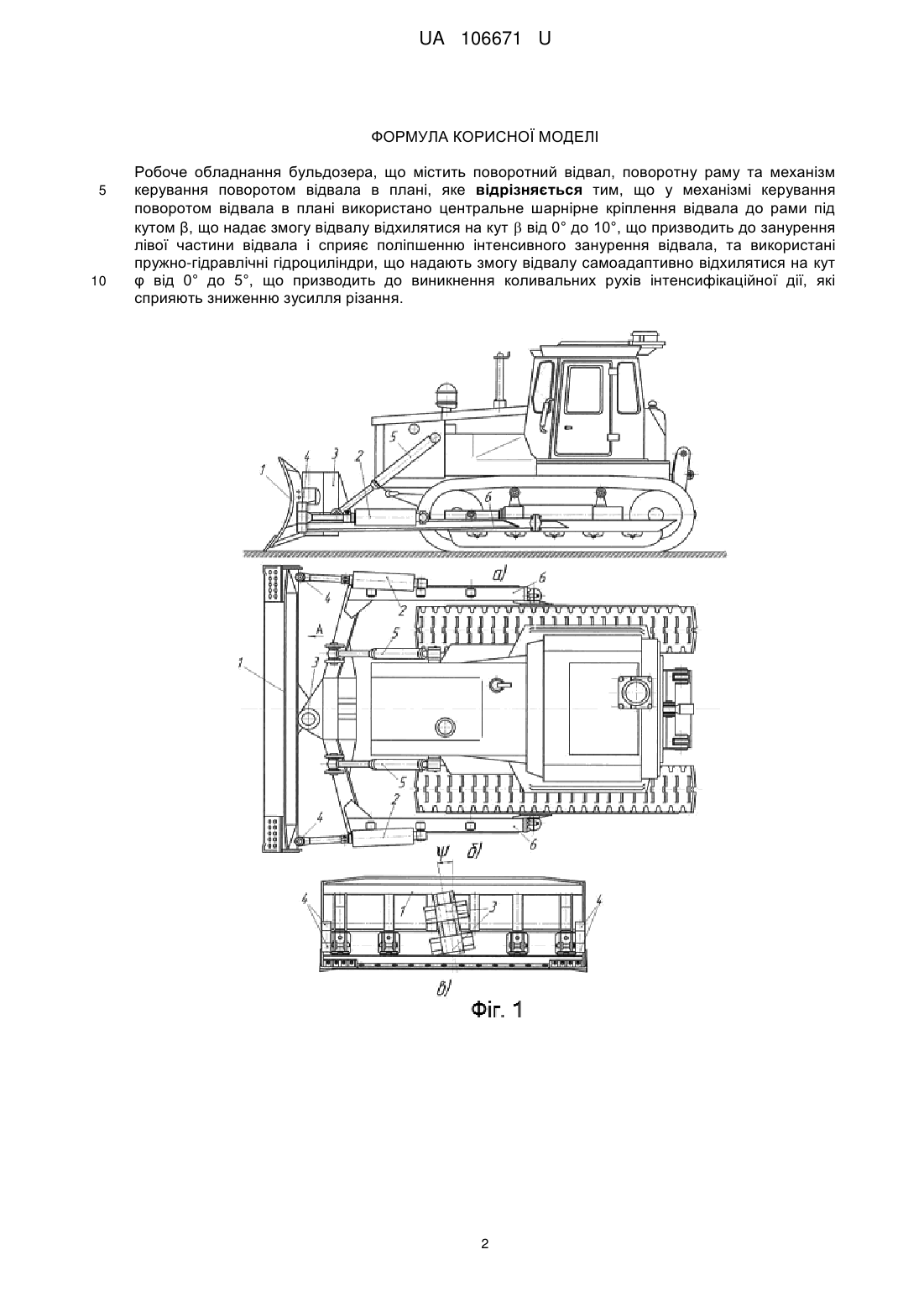

Реферат: UA 106671 U UA 106671 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до землерийно-транспортних машин бульдозерного типу, а саме до відвальних робочих органів, які спроможні змінювати принцип різання відвалом. Відомий аналог є конструкція робочого обладнання бульдозера, яка оснащена поворотним відвалом, штовхачами, рамою та механізмом керування поворотом відвала в плані, що дозволяє автоматизувати процес нахилу відвала при його повороті в плані. [Машини та обладнання для зведення будівель і споруд із монолітного залізобетону / Ємельянова І.А. - X.: Факт, 2008. - 376 с: іл. - Рос. мовою. - с. 22, мал. 1.7] Недоліком аналога є відносно ускладнена конструкція обладнання, а також велика енергоємність виконання технологічних операцій. В основу корисної моделі поставлена задача збільшення продуктивності за рахунок нахилу відвала механізмом керування кута φ повороту відвала в плані від навантажень, які виникають під час технологічних процесів виконуваної операції, які призводять до скорішого занурення відвала у ґрунт, що знижує енергоємності процесу копання ґрунту, зменшує час на виконання операції різання. Поставлена задача вирішується тим, що у робочому обладнанні бульдозера, який включає поворотний відвал, поворотну раму та механізм керування поворотом відвала в плані, відповідно до корисної моделі, у механізмі керування поворотом відвала в плані використане центральне шарнірне кріплення відвала до рами під кутом β, що надає змогу відвалу відхилятися на кут β від 0° до 10°, що призводить до занурення лівої частини відвала і сприяє поліпшенню інтенсивного занурення відвала, та використані пружно-гідравлічні гідроциліндри, що надають змогу відвалу самоадаптивно відхилятися на кут φ від 0° до 5°, що призводить до виникнення коливальних рухів інтенсифікаційної дії, які сприяють зниженню зусилля різання. Вказані ознаки дозволяють робочому обладнанню бульдозера отримати мінімальний кут відхиляння β відвала, який може змінюватися від min до max параметрів за рахунок роботи механізму керування поворотом відвала в плані, що забезпечує спроможність здійснювати більш інтенсивне занурення відвалу в ґрунт, а також зменшити сили опору, які виникають при різанні ґрунту відвалом, що в цілому сприяє зменшенню енергоємність та збільшенню продуктивності. Корисна модель пояснюється кресленнями, де на фіг. 1 - робочий орган землерийнотранспортної машини з поворотним відвалом, що має гідроциліндри з пружними елементами в системі керування, а - вигляд збоку, б - вигляд зверху; на фіг. 2 - робочий орган землерийнотранспортної машини з поворотним відвалом, що має гідроциліндри з пружними елементами в системі керування, а - вигляд збоку, б - вигляд зверху; на фіг. 3 - процес різання ґрунту, землерийно-транспортною машиною, а - вигляд збоку, б - вигляд зверху; на фіг. Корисна модель включає: відвал 1, пружно-гідравлічний гідроциліндр 2, центральний поворотний шарнір 3, боковий поворотний шарнір 4, гідроциліндр підйому/опускання відвалу 5, поворотну раму 6. Корисна модель працює наступним чином. I - Копання ґрунту робочим органом підвищеної планувальної спроможності (фіг. 1): під час різання, першим в контакт з ґрунтом вступає відвал 1, який встановлений на центральному поворотному шарнірі 3, для більш інтенсивного занурення, центральний шарнір кріплення відвала, що примусово змінює кут положення робочого органу, при повертанні робочого органа на необхідний поворотний кут φ пружно-гідравлічним гідроциліндром 2, одночасно опускаючи робочий орган силовим гідроциліндром 5, який шарнірно закріплений на поворотній рамі 6. Під час закінчення процесу різання робочий орган примусово повертається в первісне положення та продовжує інтенсивне накопичення та переміщення ґрунту. II - Копання ґрунту робочим органом з пружним елементом керування (фіг. 2): під час різання (яке відбувається завдяки переміщенню силового гідроциліндра 5, який опускає робочий орган), зусилля, яке діє зі сторони землерийно-транспортної машини, та опір, який здійснює ґрунт, призводить до зміни кута повороту відвалу 1, завдяки переміщенню пружногідравлічного гідроциліндра 2, який поступально закріплений на робочому органі та поворотній рамі 6, яка штовхає. Навіть після закінчення процесу занурення і стабілізації процесу різання, робочий орган постійно приймає без примусовий різний кут повороту робочого органа (α=0…5°), що сприяють більш ефективній розробці ґрунту. Таким чином, корисна модель підвищує ефективність роботи при копанні та переміщенні ґрунтів, знижує енергоємність різання ґрунту, забезпечує автоматизацію зміни положення робочого органу в залежності від процесу, який виконується. Використання даної конструкції робочого обладнання дозволяє збільшити продуктивність бульдозера на 5-7 %. 1 UA 106671 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Робоче обладнання бульдозера, що містить поворотний відвал, поворотну раму та механізм керування поворотом відвала в плані, яке відрізняється тим, що у механізмі керування поворотом відвала в плані використано центральне шарнірне кріплення відвала до рами під кутом β, що надає змогу відвалу відхилятися на кут  від 0° до 10°, що призводить до занурення лівої частини відвала і сприяє поліпшенню інтенсивного занурення відвала, та використані пружно-гідравлічні гідроциліндри, що надають змогу відвалу самоадаптивно відхилятися на кут φ від 0° до 5°, що призводить до виникнення коливальних рухів інтенсифікаційної дії, які сприяють зниженню зусилля різання. 2 UA 106671 U 3 UA 106671 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
