Робоче обладнання бульдозера
Номер патенту: 29149
Опубліковано: 10.01.2008
Автори: Кульчицький Максим Валерійович, Басій В'ячеслав Васильович, Деревянчук Михайло Іванович, Хмара Леонід Андрійович
Формула / Реферат
Робоче обладнання бульдозера, що містить штовхальну раму, відвал, виконаний із з'єднаних шарнірами середньої і бокових секцій, гідроциліндри зміни нахилу відвалу і повороту бокових секцій, яке відрізняється тим, що осі з'єднання вушок секцій встановлені перпендикулярно денній поверхні забою і винесені перед лобовими поверхнями секцій.
Текст

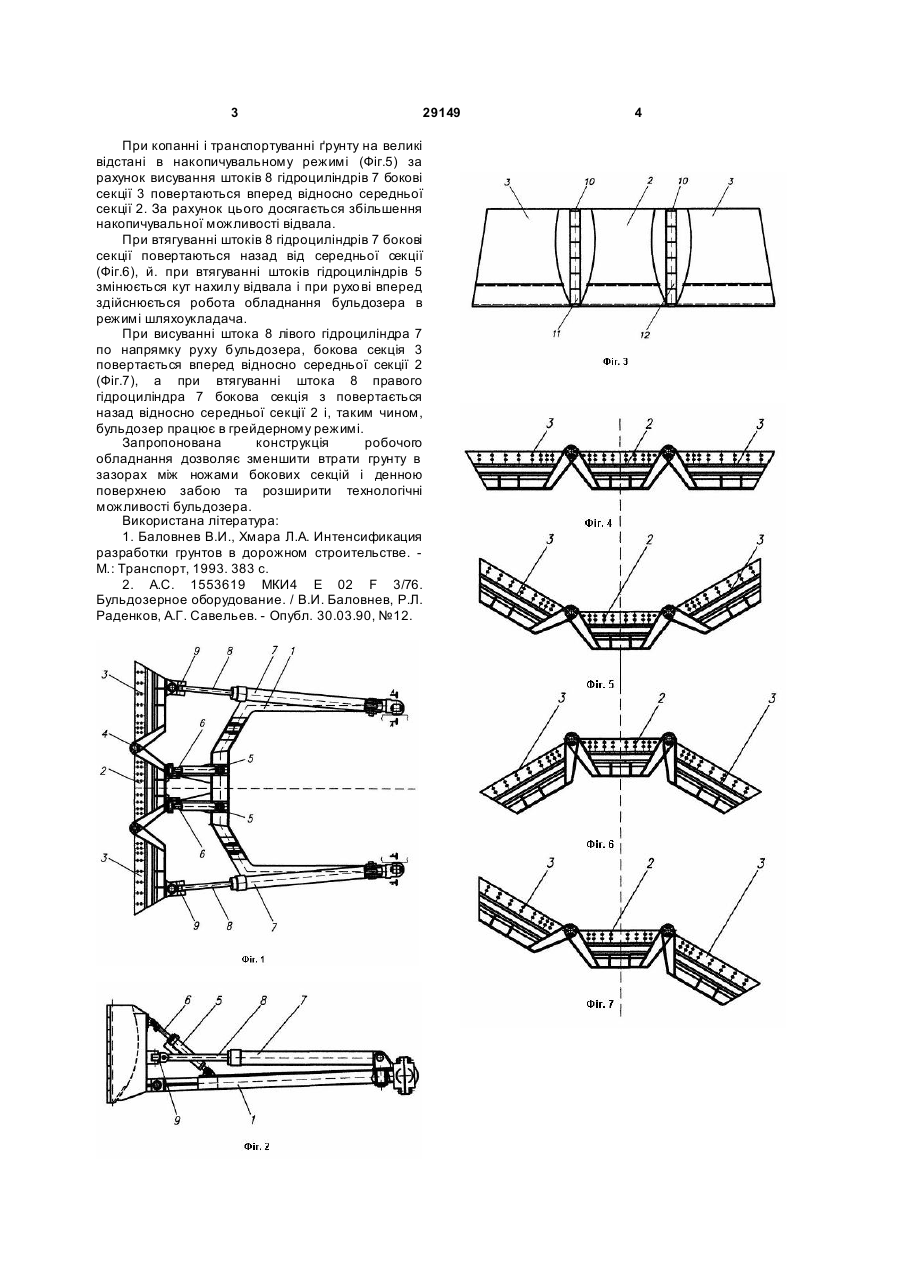

Робоче обладнання бульдозера, що містить штовхальну раму, відвал, виконаний із з'єднаних шарнірами середньої і бокових секцій, гідроциліндри зміни нахилу відвалу і повороту бокових секцій, яке відрізняється тим, що осі з'єднання вушок секцій встановлені перпендикулярно денній поверхні забою і винесені перед лобовими поверхнями секцій. (19) (21) u200707387 (22) 02.07.2007 (24) 10.01.2008 (72) ХМАРА ЛЕОНІД АНДРІЙОВИЧ, U A, ДЕРЕВ'ЯНЧУК МИХАЙЛО ІВАНОВИЧ, UA, БАСІЙ В'ЯЧЕСЛАВ ВАСИЛЬОВИЧ, U A, КУЛЬЧИЦЬКИЙ МАКСИМ ВАЛЕРІЙОВИЧ, U A (73) ПРИДНІПРОВСЬКА ДЕРЖАВН А АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, UA 3 29149 При копанні і транспортуванні ґрунту на великі відстані в накопичувальному режимі (Фіг.5) за рахунок висування штоків 8 гідроциліндрів 7 бокові секції 3 повертаються вперед відносно середньої секції 2. За рахунок цього досягається збільшення накопичувальної можливості відвала. При втягуванні штоків 8 гідроциліндрів 7 бокові секції повертаються назад від середньої секції (Фіг.6), й. при втягуванні штоків гідроциліндрів 5 змінюється кут нахилу відвала і при рухо ві вперед здійснюється робота обладнання бульдозера в режимі шляхоукладача. При висуванні штока 8 лівого гідроциліндра 7 по напрямку руху бульдозера, бокова секція 3 повертається вперед відносно середньої секції 2 (Фіг.7), а при втягуванні штока 8 правого гідроциліндра 7 бокова секція з повертається назад відносно середньої секції 2 і, таким чином, бульдозер працює в грейдерному режимі. Запропонована конструкція робочого обладнання дозволяє зменшити втрати грунту в зазорах між ножами бокових секцій і денною поверхнею забою та розширити технологічні можливості бульдозера. Використана література: 1. Баловнев В.И., Хмара Л.А. Интенсификация разработки грунтов в дорожном строительстве. М.: Транспорт, 1993. 383 с. 2. А.С. 1553619 МКИ4 Е 02 F 3/76. Бульдозерное оборудование. / В.И. Баловнев, Р.Л. Раденков, А.Г. Савельев. - Опубл. 30.03.90, №12. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking equipment of bulldozer
Автори англійськоюKhmara Leonid Andriiovych, Derevianchuk Mykhailo Ivanovych, Basii Viacheslav Vasyliovych, Kulchytskyi Maksym Valeriiovych
Назва патенту російськоюРабочее оборудование бульдозера
Автори російськоюХмара Леонид Андреевич, Деревянчук Михаил Иванович, Дерев'янчук Михаил Иванович, Басий Вячеслав Васильевич, Кульчицкий Максим Валерьевич
МПК / Мітки
МПК: E02F 3/76
Мітки: робоче, бульдозера, обладнання
