Ґрунтообробний коток

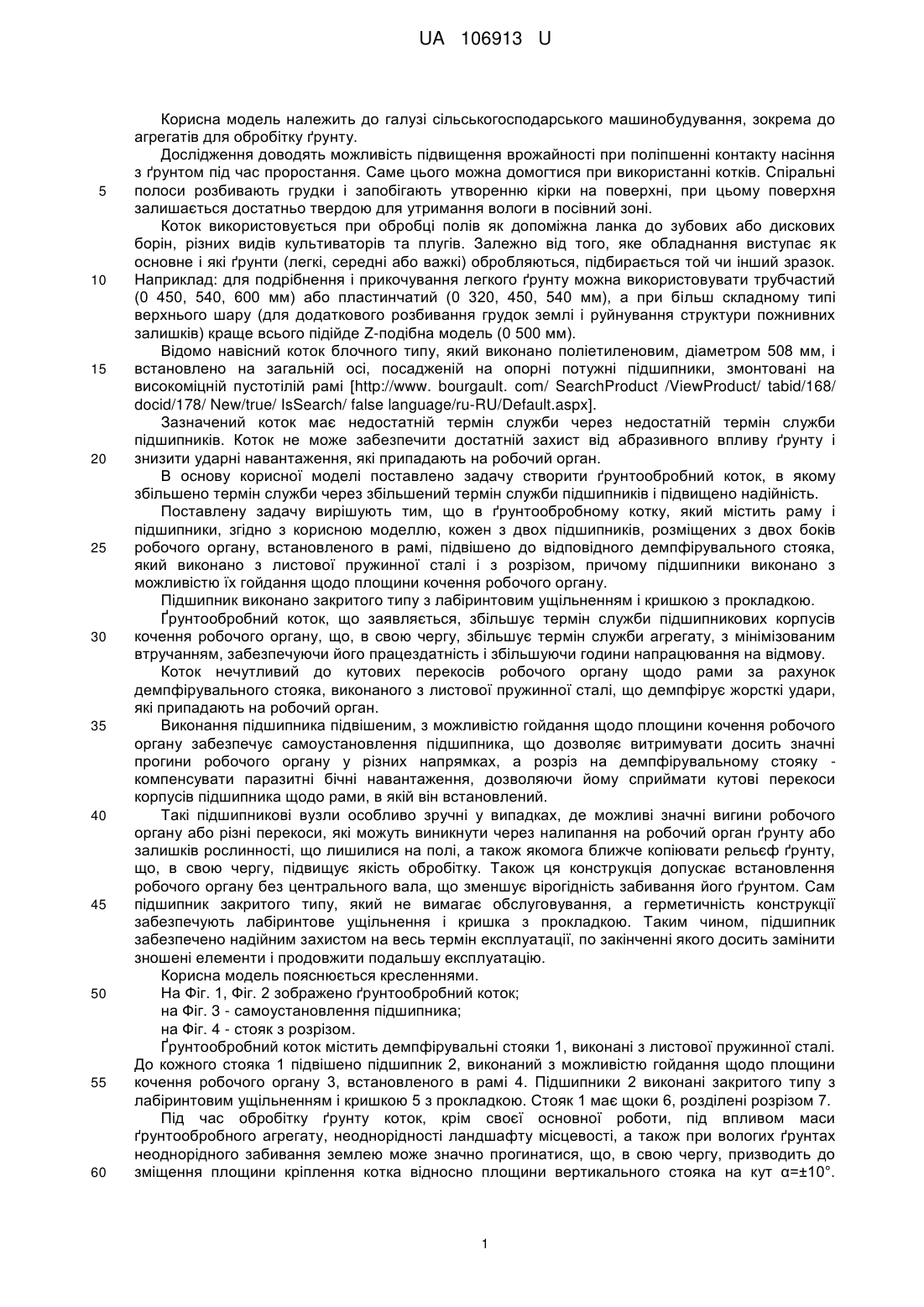

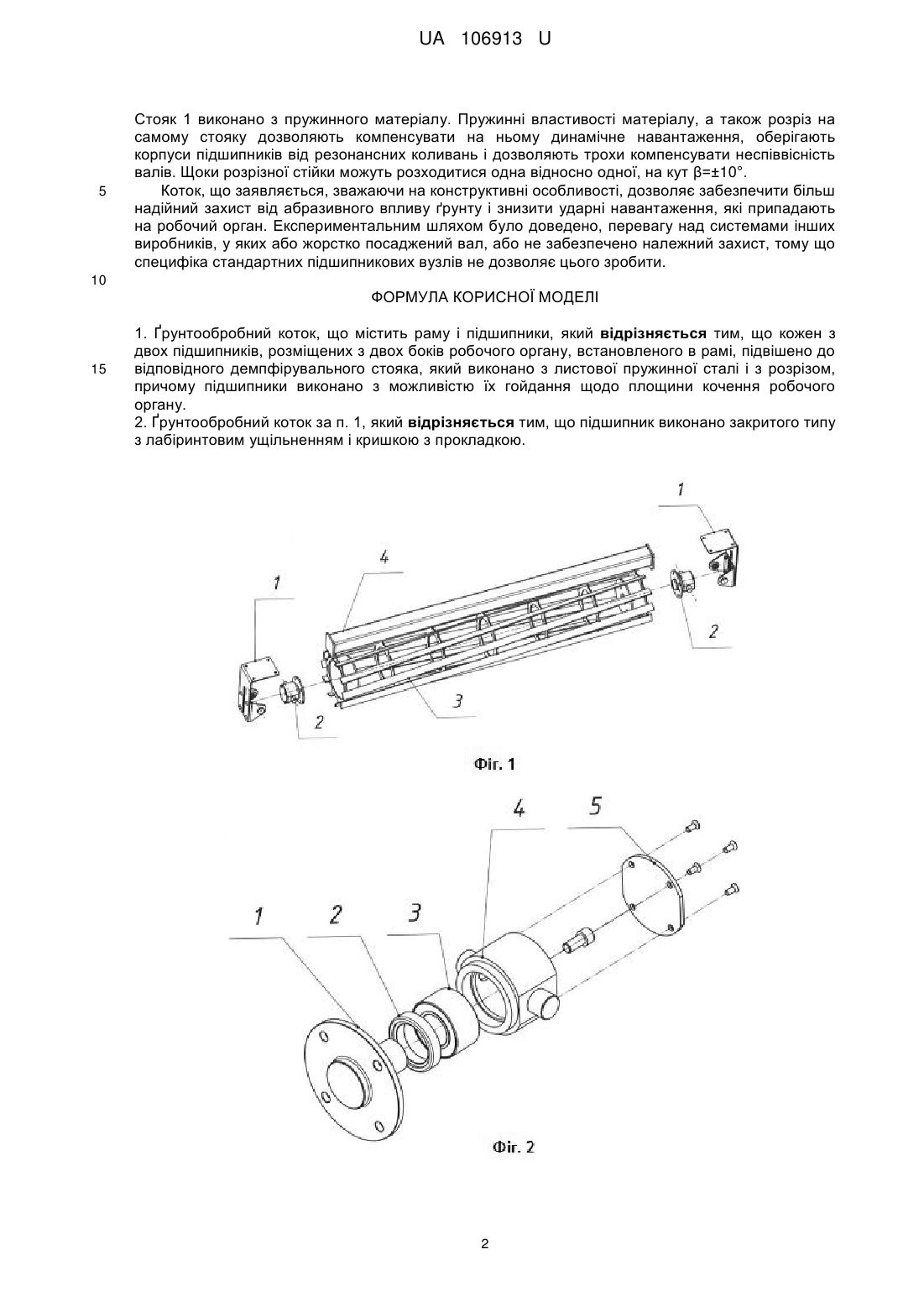

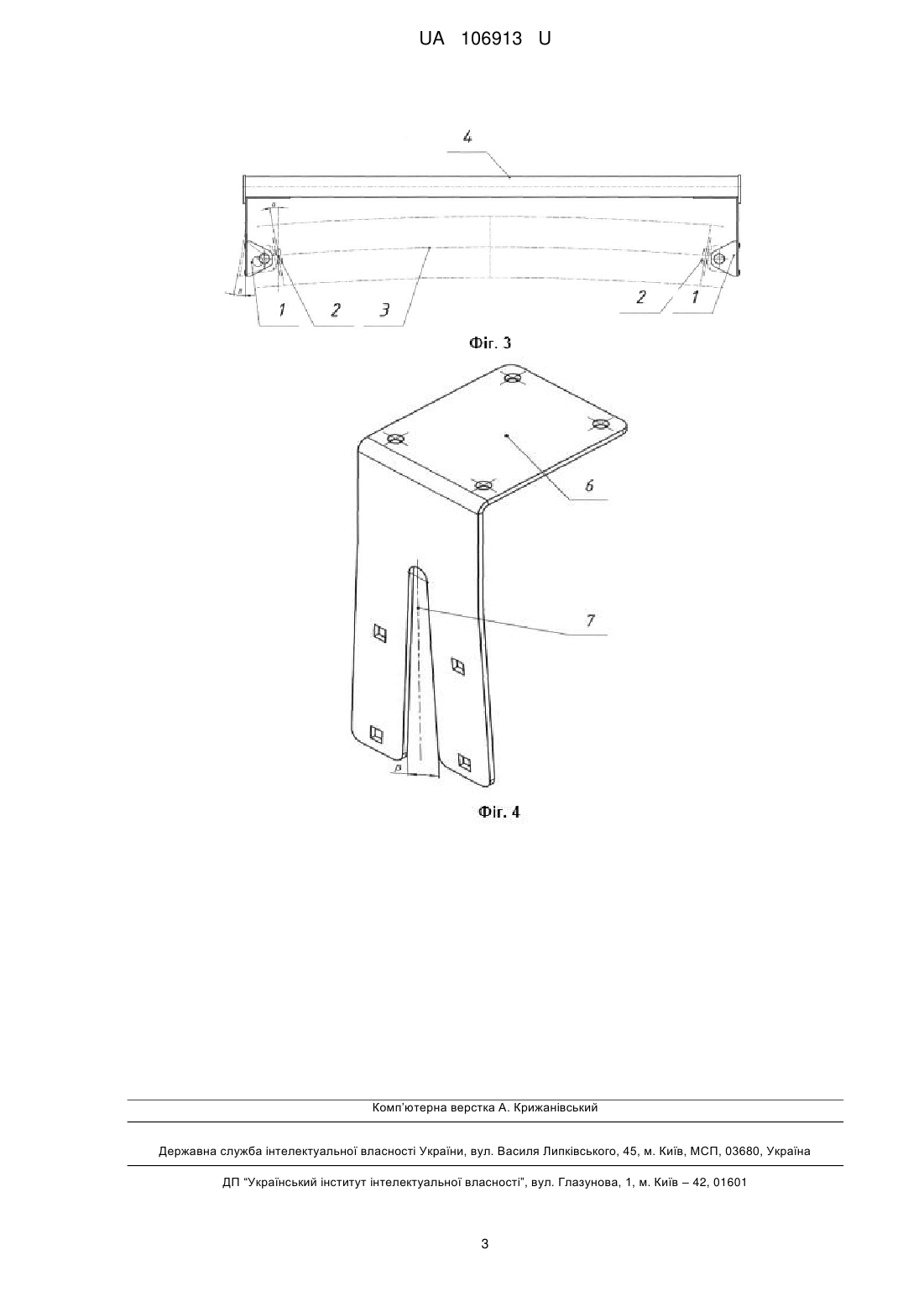

Реферат: Ґрунтообробний коток містить раму і підшипники. Кожен з двох підшипників, розміщених з двох боків робочого органу, встановленого в рамі, підвішено до відповідного демпфірувального стояка, який виконано з листової пружинної сталі і з розрізом, причому підшипники виконано з можливістю їх гойдання щодо площини кочення робочого органу. UA 106913 U (12) UA 106913 U UA 106913 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до агрегатів для обробітку ґрунту. Дослідження доводять можливість підвищення врожайності при поліпшенні контакту насіння з ґрунтом під час проростання. Саме цього можна домогтися при використанні котків. Спіральні полоси розбивають грудки і запобігають утворенню кірки на поверхні, при цьому поверхня залишається достатньо твердою для утримання вологи в посівний зоні. Коток використовується при обробці полів як допоміжна ланка до зубових або дискових борін, різних видів культиваторів та плугів. Залежно від того, яке обладнання виступає як основне і які ґрунти (легкі, середні або важкі) обробляються, підбирається той чи інший зразок. Наприклад: для подрібнення і прикочування легкого ґрунту можна використовувати трубчастий (0 450, 540, 600 мм) або пластинчатий (0 320, 450, 540 мм), а при більш складному типі верхнього шару (для додаткового розбивання грудок землі і руйнування структури пожнивних залишків) краще всього підійде Z-подібна модель (0 500 мм). Відомо навісний коток блочного типу, який виконано поліетиленовим, діаметром 508 мм, і встановлено на загальній осі, посадженій на опорні потужні підшипники, змонтовані на високоміцній пустотілій рамі [http://www. bourgault. com/ SearchProduct /ViewProduct/ tabid/168/ docid/178/ New/true/ IsSearch/ false language/ru-RU/Default.aspx]. Зазначений коток має недостатній термін служби через недостатній термін служби підшипників. Коток не може забезпечити достатній захист від абразивного впливу ґрунту і знизити ударні навантаження, які припадають на робочий орган. В основу корисної моделі поставлено задачу створити ґрунтообробний коток, в якому збільшено термін служби через збільшений термін служби підшипників і підвищено надійність. Поставлену задачу вирішують тим, що в ґрунтообробному котку, який містить раму і підшипники, згідно з корисною моделлю, кожен з двох підшипників, розміщених з двох боків робочого органу, встановленого в рамі, підвішено до відповідного демпфірувального стояка, який виконано з листової пружинної сталі і з розрізом, причому підшипники виконано з можливістю їх гойдання щодо площини кочення робочого органу. Підшипник виконано закритого типу з лабіринтовим ущільненням і кришкою з прокладкою. Ґрунтообробний коток, що заявляється, збільшує термін служби підшипникових корпусів кочення робочого органу, що, в свою чергу, збільшує термін служби агрегату, з мінімізованим втручанням, забезпечуючи його працездатність і збільшуючи години напрацювання на відмову. Коток нечутливий до кутових перекосів робочого органу щодо рами за рахунок демпфірувального стояка, виконаного з листової пружинної сталі, що демпфірує жорсткі удари, які припадають на робочий орган. Виконання підшипника підвішеним, з можливістю гойдання щодо площини кочення робочого органу забезпечує самоустановлення підшипника, що дозволяє витримувати досить значні прогини робочого органу у різних напрямках, а розріз на демпфірувальному стояку компенсувати паразитні бічні навантаження, дозволяючи йому сприймати кутові перекоси корпусів підшипника щодо рами, в якій він встановлений. Такі підшипникові вузли особливо зручні у випадках, де можливі значні вигини робочого органу або різні перекоси, які можуть виникнути через налипання на робочий орган ґрунту або залишків рослинності, що лишилися на полі, а також якомога ближче копіювати рельєф ґрунту, що, в свою чергу, підвищує якість обробітку. Також ця конструкція допускає встановлення робочого органу без центрального вала, що зменшує вірогідність забивання його ґрунтом. Сам підшипник закритого типу, який не вимагає обслуговування, а герметичність конструкції забезпечують лабіринтове ущільнення і кришка з прокладкою. Таким чином, підшипник забезпечено надійним захистом на весь термін експлуатації, по закінченні якого досить замінити зношені елементи і продовжити подальшу експлуатацію. Корисна модель пояснюється кресленнями. На Фіг. 1, Фіг. 2 зображено ґрунтообробний коток; на Фіг. 3 - самоустановлення підшипника; на Фіг. 4 - стояк з розрізом. Ґрунтообробний коток містить демпфірувальні стояки 1, виконані з листової пружинної сталі. До кожного стояка 1 підвішено підшипник 2, виконаний з можливістю гойдання щодо площини кочення робочого органу 3, встановленого в рамі 4. Підшипники 2 виконані закритого типу з лабіринтовим ущільненням і кришкою 5 з прокладкою. Стояк 1 має щоки 6, розділені розрізом 7. Під час обробітку ґрунту коток, крім своєї основної роботи, під впливом маси ґрунтообробного агрегату, неоднорідності ландшафту місцевості, а також при вологих ґрунтах неоднорідного забивання землею може значно прогинатися, що, в свою чергу, призводить до зміщення площини кріплення котка відносно площини вертикального стояка на кут α=±10°. 1 UA 106913 U 5 Стояк 1 виконано з пружинного матеріалу. Пружинні властивості матеріалу, а також розріз на самому стояку дозволяють компенсувати на ньому динамічне навантаження, оберігають корпуси підшипників від резонансних коливань і дозволяють трохи компенсувати неспіввісність валів. Щоки розрізної стійки можуть розходитися одна відносно одної, на кут β=±10°. Коток, що заявляється, зважаючи на конструктивні особливості, дозволяє забезпечити більш надійний захист від абразивного впливу ґрунту і знизити ударні навантаження, які припадають на робочий орган. Експериментальним шляхом було доведено, перевагу над системами інших виробників, у яких або жорстко посаджений вал, або не забезпечено належний захист, тому що специфіка стандартних підшипникових вузлів не дозволяє цього зробити. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 1. Ґрунтообробний коток, що містить раму і підшипники, який відрізняється тим, що кожен з двох підшипників, розміщених з двох боків робочого органу, встановленого в рамі, підвішено до відповідного демпфірувального стояка, який виконано з листової пружинної сталі і з розрізом, причому підшипники виконано з можливістю їх гойдання щодо площини кочення робочого органу. 2. Ґрунтообробний коток за п. 1, який відрізняється тим, що підшипник виконано закритого типу з лабіринтовим ущільненням і кришкою з прокладкою. 2 UA 106913 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
