Вібраційний коток

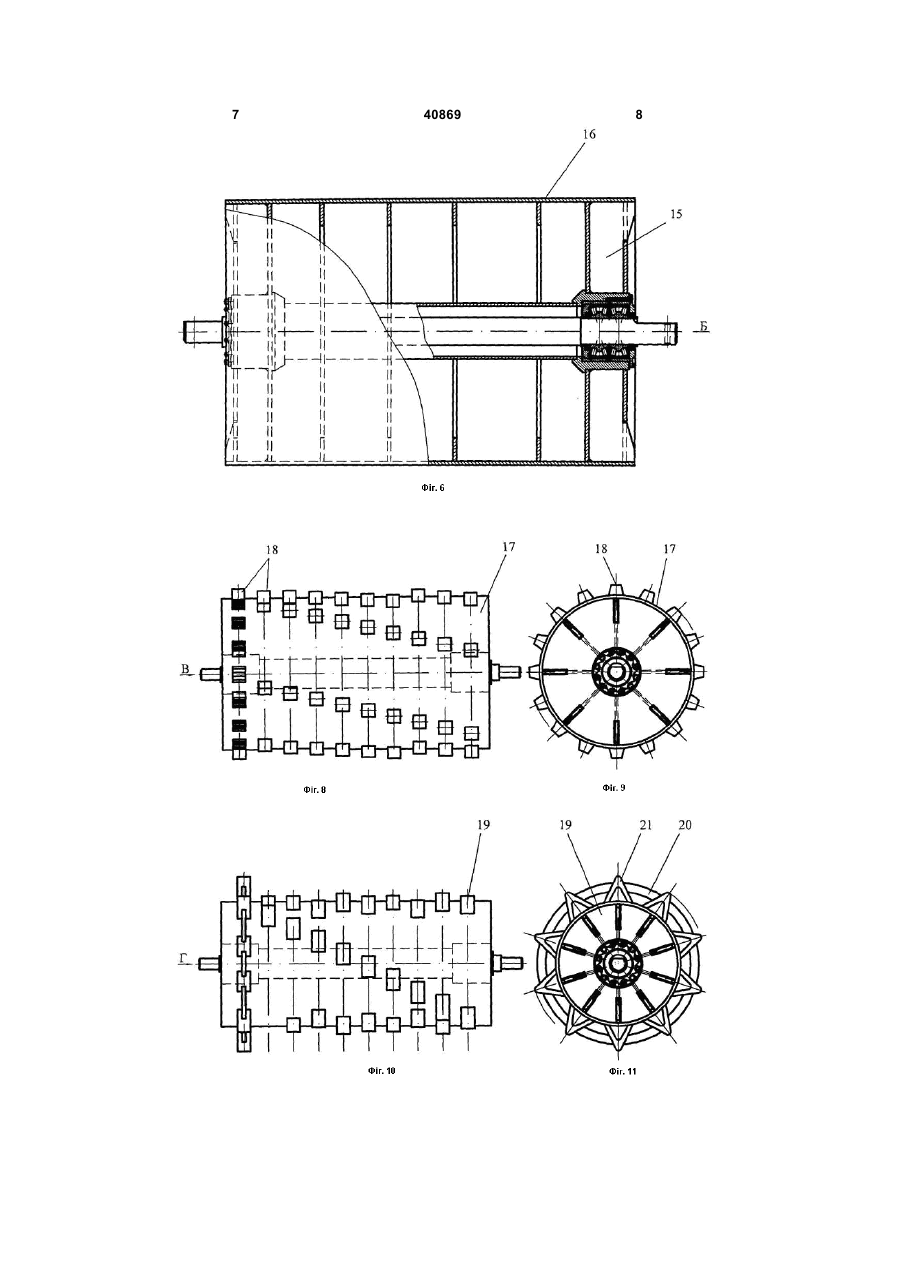

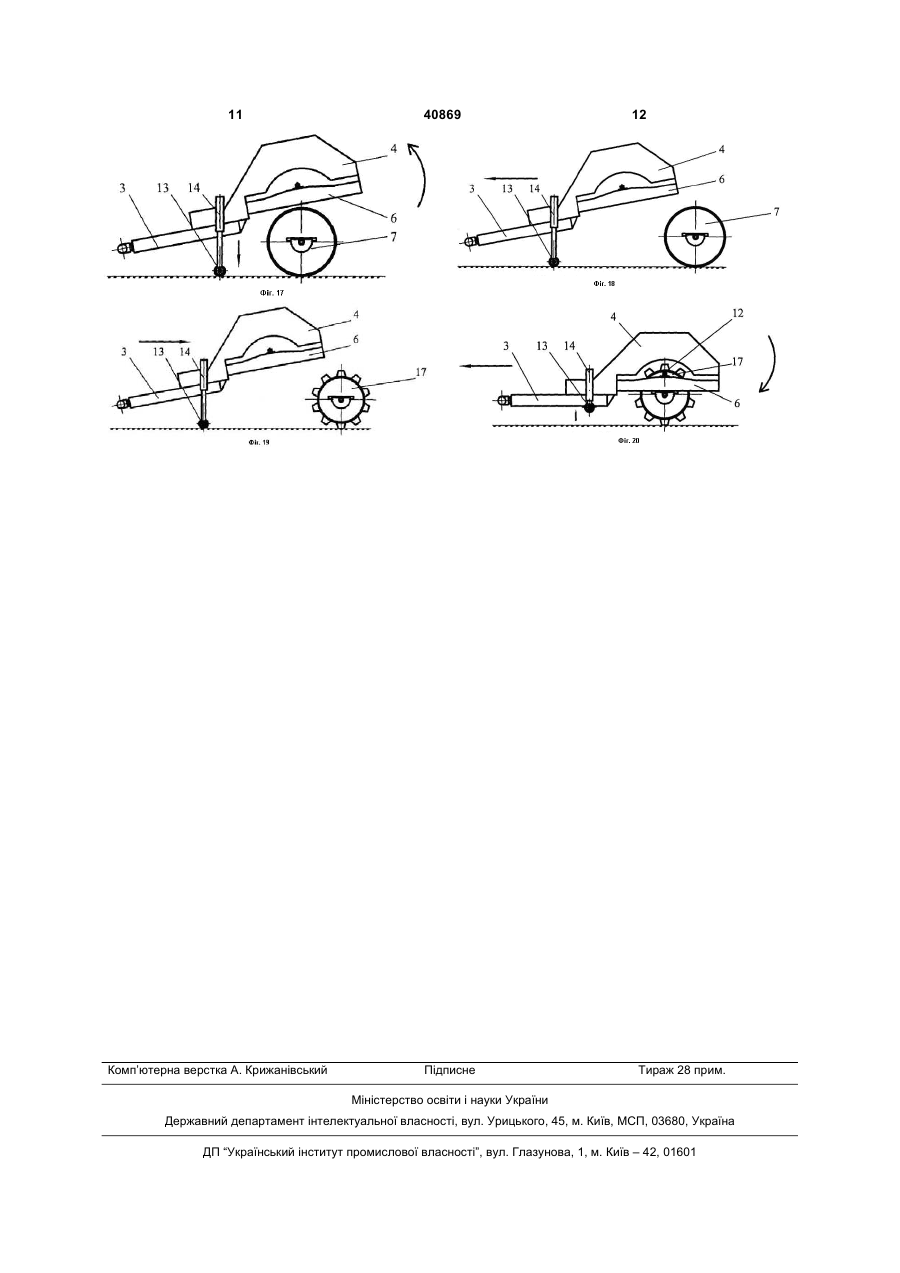

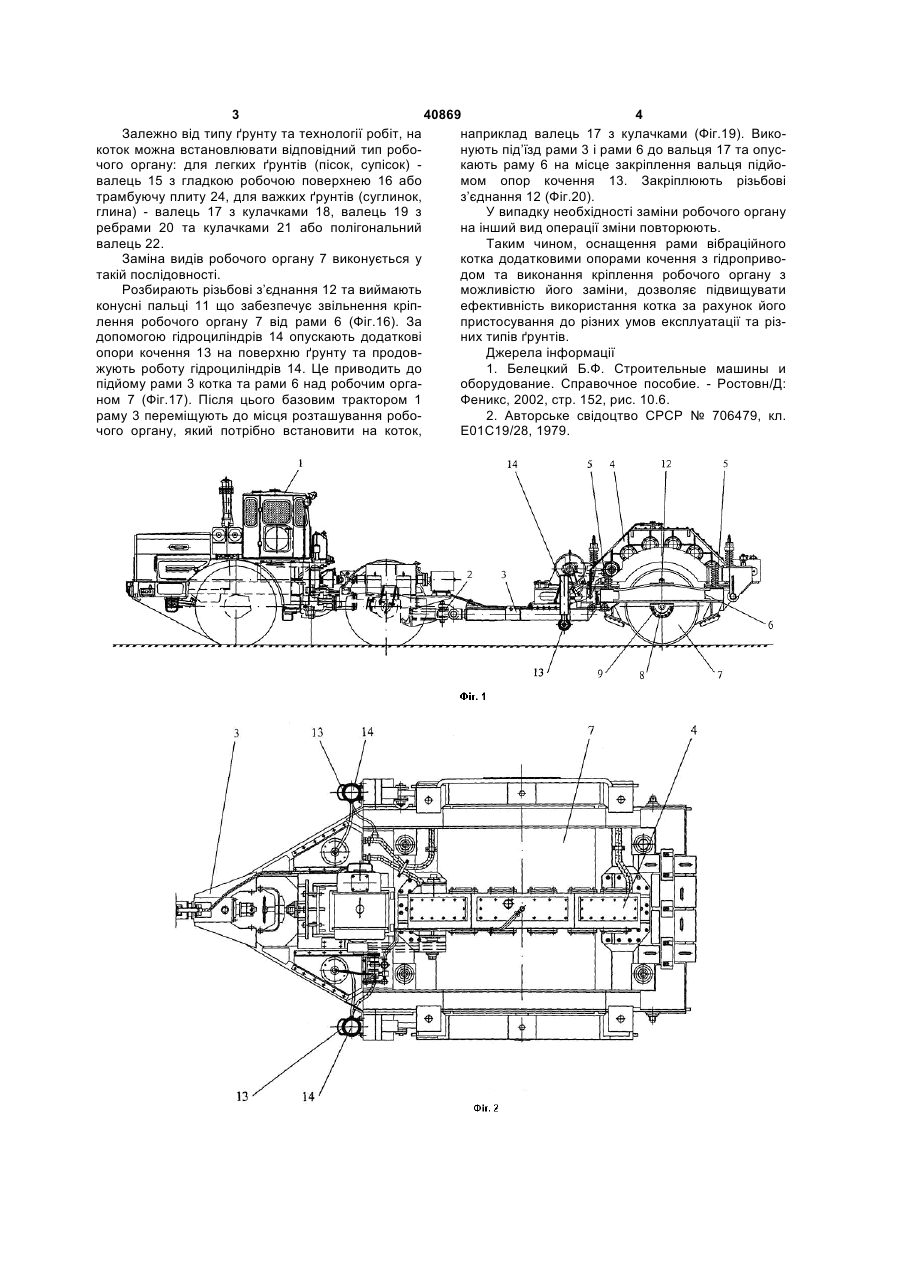

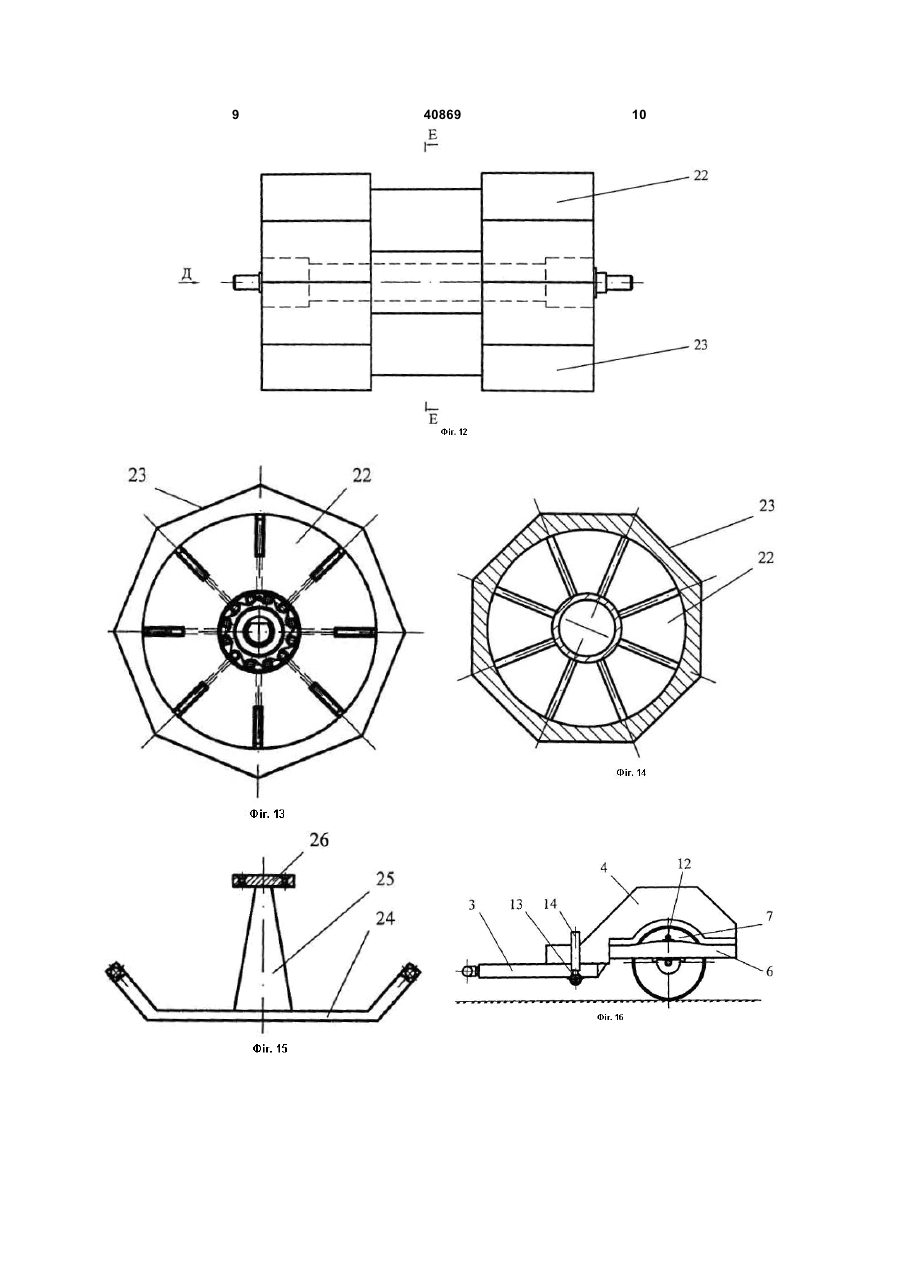

Вібраційний коток, що містить базовий трактор, раму з віброзбуджувачем, робочий орган, який відрізняється тим, що на рамі встановлені додаткові опори кочення з гідроприводом, а кріплення робочого органу виконано з можливістю його заміни. (19) (21) u200814023 (22) 05.12.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ШАТОВ СЕРГІЙ ВАСИЛЬОВИЧ, UA, НЕСЕВРЯ ПАВЛО ІВАНОВИЧ, UA, ЄВСЄЄВ ВСЕВОЛОД ОЛЕГОВИЧ, UA 3 40869 4 Залежно від типу ґрунту та технології робіт, на наприклад валець 17 з кулачками (Фіг.19). Викокоток можна встановлювати відповідний тип робонують під’їзд рами 3 і рами 6 до вальця 17 та опусчого органу: для легких ґрунтів (пісок, супісок) кають раму 6 на місце закріплення вальця підйовалець 15 з гладкою робочою поверхнею 16 або мом опор кочення 13. Закріплюють різьбові трамбуючу плиту 24, для важких ґрунтів (суглинок, з’єднання 12 (Фіг.20). глина) - валець 17 з кулачками 18, валець 19 з У випадку необхідності заміни робочого органу ребрами 20 та кулачками 21 або полігональний на інший вид операції зміни повторюють. валець 22. Таким чином, оснащення рами вібраційного Заміна видів робочого органу 7 виконується у котка додатковими опорами кочення з гідропривотакій послідовності. дом та виконання кріплення робочого органу з Розбирають різьбові з’єднання 12 та виймають можливістю його заміни, дозволяє підвищувати конусні пальці 11 що забезпечує звільнення кріпефективність використання котка за рахунок його лення робочого органу 7 від рами 6 (Фіг.16). За пристосування до різних умов експлуатації та різдопомогою гідроциліндрів 14 опускають додаткові них типів ґрунтів. опори кочення 13 на поверхню ґрунту та продовДжерела інформації жують роботу гідроциліндрів 14. Це приводить до 1. Белецкий Б.Ф. Строительные машины и підйому рами 3 котка та рами 6 над робочим оргаоборудование. Справочное пособие. - Ростовн/Д: ном 7 (Фіг.17). Після цього базовим трактором 1 Феникс, 2002, стр. 152, рис. 10.6. раму 3 переміщують до місця розташування робо2. Авторське свідоцтво СРСР № 706479, кл. Е01С19/28, 1979. чого органу, який потрібно встановити на коток, 5 40869 6 7 40869 8 9 40869 10 11 Комп’ютерна верстка А. Крижанівський 40869 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
