Гідросівалка олега коновала для пророщеного насіння

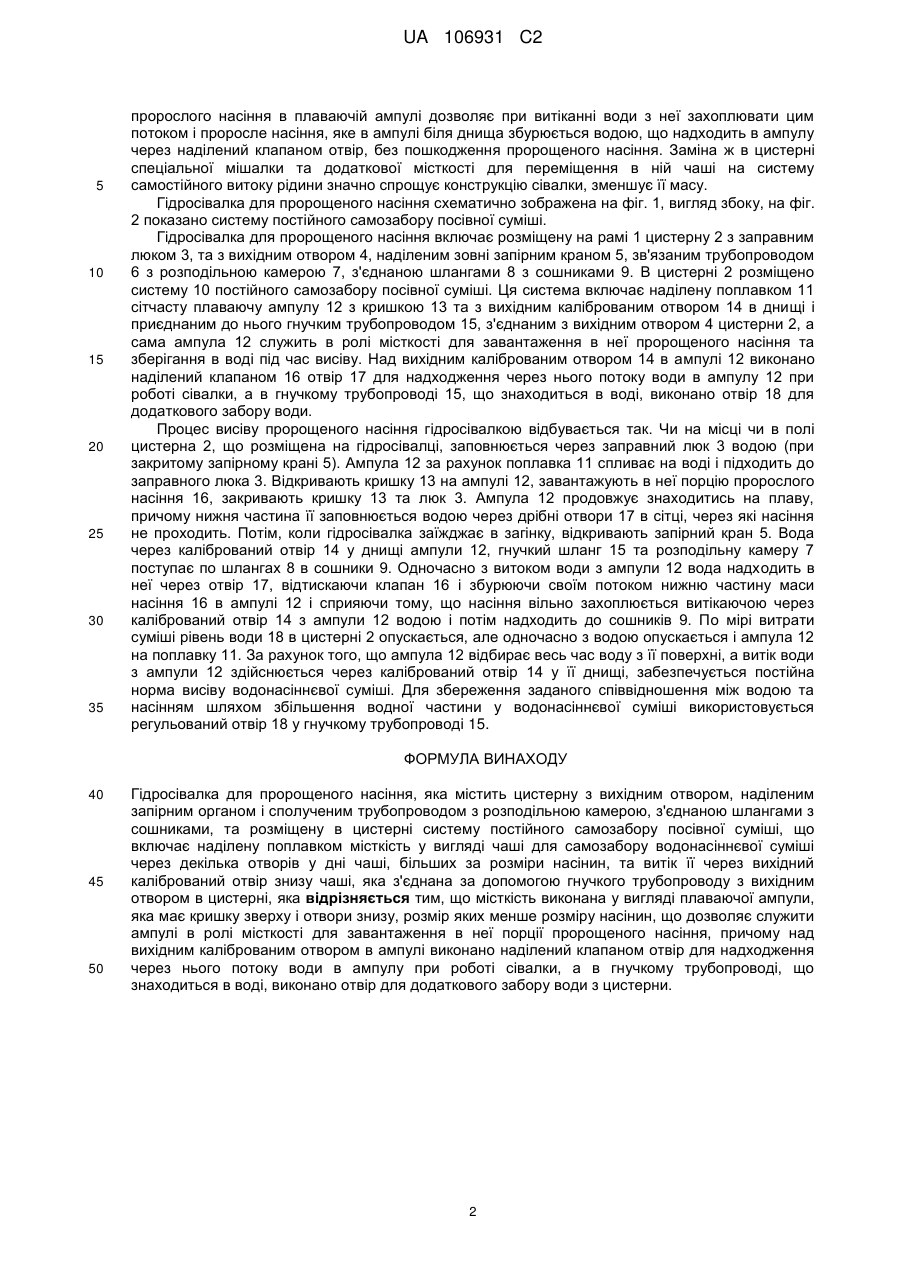

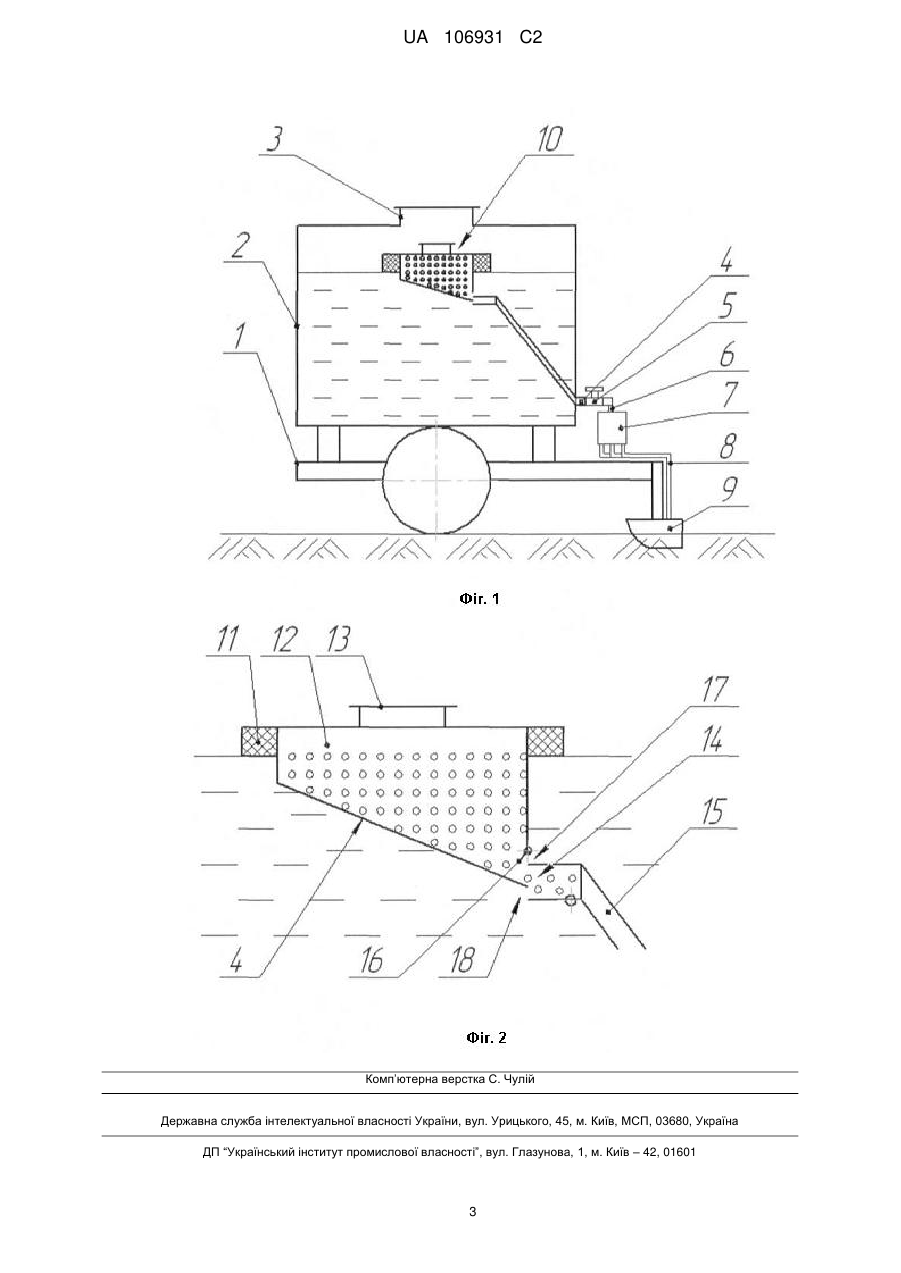

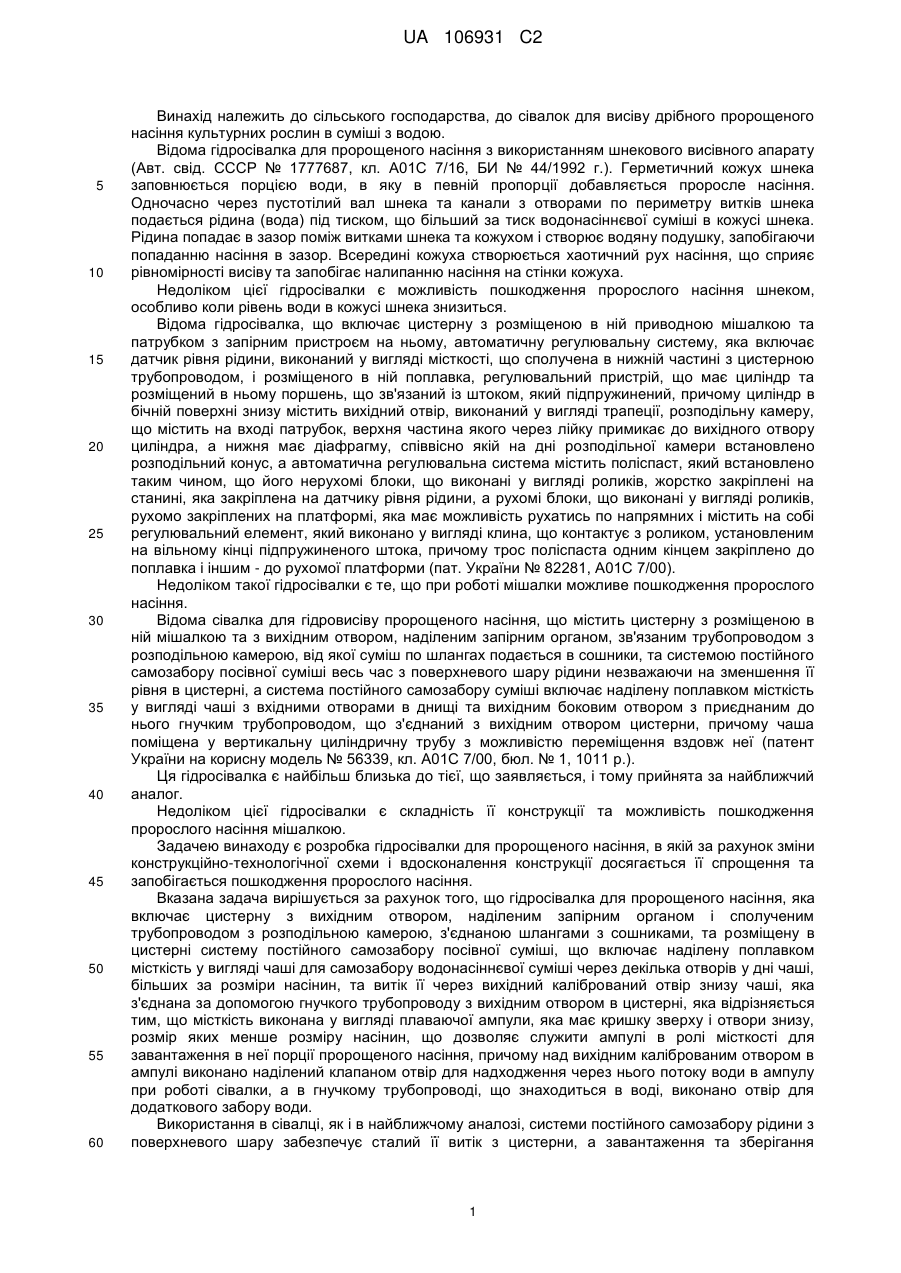

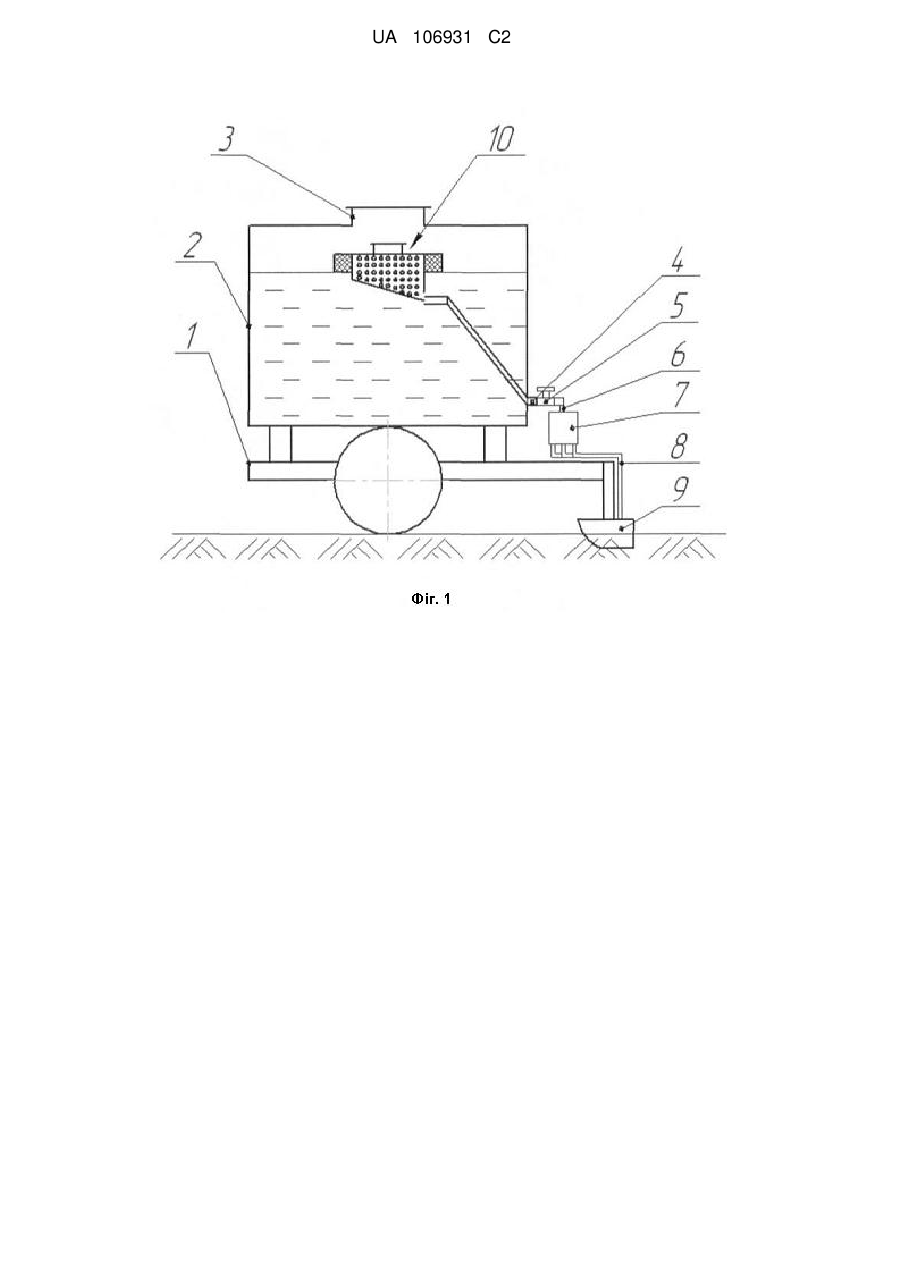

Реферат: Заявлена гідросівалка для пророщеного насіння містить цистерну з вихідним отвором, наділеним запірним органом і сполученим трубопроводом з розподільною камерою, з'єднаною шлангами з сошниками, та розміщену в цистерні систему постійного самозабору посівної суміші, що включає наділену поплавком місткість у вигляді чаші для самозабору водонасіннєвої суміші через декілька отворів у дні чаші, більших за розміри насінин, та витік її через вихідний калібрований отвір знизу чаші, яка з'єднана за допомогою гнучкого трубопроводу з вихідним отвором в цистерні. Місткість виконана у вигляді плаваючої ампули, яка має кришку зверху і отвори знизу, розмір яких менше розміру насінин, що дозволяє служити ампулі в ролі місткості для завантаження в неї порції пророщеного насіння. Над вихідним каліброваним отвором в ампулі виконано наділений клапаном отвір для надходження через нього потоку води в ампулу при роботі сівалки. В гнучкому трубопроводі, що знаходиться в воді, виконано отвір для додаткового забору води з цистерни. UA 106931 C2 (12) UA 106931 C2 UA 106931 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільського господарства, до сівалок для висіву дрібного пророщеного насіння культурних рослин в суміші з водою. Відома гідросівалка для пророщеного насіння з використанням шнекового висівного апарату (Авт. свід. СССР № 1777687, кл. А01С 7/16, БИ № 44/1992 г.). Герметичний кожух шнека заповнюється порцією води, в яку в певній пропорції добавляється проросле насіння. Одночасно через пустотілий вал шнека та канали з отворами по периметру витків шнека подається рідина (вода) під тиском, що більший за тиск водонасіннєвої суміші в кожусі шнека. Рідина попадає в зазор поміж витками шнека та кожухом і створює водяну подушку, запобігаючи попаданню насіння в зазор. Всередині кожуха створюється хаотичний рух насіння, що сприяє рівномірності висіву та запобігає налипанню насіння на стінки кожуха. Недоліком цієї гідросівалки є можливість пошкодження пророслого насіння шнеком, особливо коли рівень води в кожусі шнека знизиться. Відома гідросівалка, що включає цистерну з розміщеною в ній приводною мішалкою та патрубком з запірним пристроєм на ньому, автоматичну регулювальну систему, яка включає датчик рівня рідини, виконаний у вигляді місткості, що сполучена в нижній частині з цистерною трубопроводом, і розміщеного в ній поплавка, регулювальний пристрій, що має циліндр та розміщений в ньому поршень, що зв'язаний із штоком, який підпружинений, причому циліндр в бічній поверхні знизу містить вихідний отвір, виконаний у вигляді трапеції, розподільну камеру, що містить на вході патрубок, верхня частина якого через лійку примикає до вихідного отвору циліндра, а нижня має діафрагму, співвісно якій на дні розподільної камери встановлено розподільний конус, а автоматична регулювальна система містить поліспаст, який встановлено таким чином, що його нерухомі блоки, що виконані у вигляді роликів, жорстко закріплені на станині, яка закріплена на датчику рівня рідини, а рухомі блоки, що виконані у вигляді роликів, рухомо закріплених на платформі, яка має можливість рухатись по напрямних і містить на собі регулювальний елемент, який виконано у вигляді клина, що контактує з роликом, установленим на вільному кінці підпружиненого штока, причому трос поліспаста одним кінцем закріплено до поплавка і іншим - до рухомої платформи (пат. України № 82281, А01С 7/00). Недоліком такої гідросівалки є те, що при роботі мішалки можливе пошкодження пророслого насіння. Відома сівалка для гідровисіву пророщеного насіння, що містить цистерну з розміщеною в ній мішалкою та з вихідним отвором, наділеним запірним органом, зв'язаним трубопроводом з розподільною камерою, від якої суміш по шлангах подається в сошники, та системою постійного самозабору посівної суміші весь час з поверхневого шару рідини незважаючи на зменшення її рівня в цистерні, а система постійного самозабору суміші включає наділену поплавком місткість у вигляді чаші з вхідними отворами в днищі та вихідним боковим отвором з приєднаним до нього гнучким трубопроводом, що з'єднаний з вихідним отвором цистерни, причому чаша поміщена у вертикальну циліндричну трубу з можливістю переміщення вздовж неї (патент України на корисну модель № 56339, кл. А01С 7/00, бюл. № 1, 1011 р.). Ця гідросівалка є найбільш близька до тієї, що заявляється, і тому прийнята за найближчий аналог. Недоліком цієї гідросівалки є складність її конструкції та можливість пошкодження пророслого насіння мішалкою. Задачею винаходу є розробка гідросівалки для пророщеного насіння, в якій за рахунок зміни конструкційно-технологічної схеми і вдосконалення конструкції досягається її спрощення та запобігається пошкодження пророслого насіння. Вказана задача вирішується за рахунок того, що гідросівалка для пророщеного насіння, яка включає цистерну з вихідним отвором, наділеним запірним органом і сполученим трубопроводом з розподільною камерою, з'єднаною шлангами з сошниками, та розміщену в цистерні систему постійного самозабору посівної суміші, що включає наділену поплавком місткість у вигляді чаші для самозабору водонасіннєвої суміші через декілька отворів у дні чаші, більших за розміри насінин, та витік її через вихідний калібрований отвір знизу чаші, яка з'єднана за допомогою гнучкого трубопроводу з вихідним отвором в цистерні, яка відрізняється тим, що місткість виконана у вигляді плаваючої ампули, яка має кришку зверху і отвори знизу, розмір яких менше розміру насінин, що дозволяє служити ампулі в ролі місткості для завантаження в неї порції пророщеного насіння, причому над вихідним каліброваним отвором в ампулі виконано наділений клапаном отвір для надходження через нього потоку води в ампулу при роботі сівалки, а в гнучкому трубопроводі, що знаходиться в воді, виконано отвір для додаткового забору води. Використання в сівалці, як і в найближчому аналозі, системи постійного самозабору рідини з поверхневого шару забезпечує сталий її витік з цистерни, а завантаження та зберігання 1 UA 106931 C2 5 10 15 20 25 30 35 пророслого насіння в плаваючій ампулі дозволяє при витіканні води з неї захоплювати цим потоком і проросле насіння, яке в ампулі біля днища збурюється водою, що надходить в ампулу через наділений клапаном отвір, без пошкодження пророщеного насіння. Заміна ж в цистерні спеціальної мішалки та додаткової місткості для переміщення в ній чаші на систему самостійного витоку рідини значно спрощує конструкцію сівалки, зменшує її масу. Гідросівалка для пророщеного насіння схематично зображена на фіг. 1, вигляд збоку, на фіг. 2 показано систему постійного самозабору посівної суміші. Гідросівалка для пророщеного насіння включає розміщену на рамі 1 цистерну 2 з заправним люком 3, та з вихідним отвором 4, наділеним зовні запірним краном 5, зв'язаним трубопроводом 6 з розподільною камерою 7, з'єднаною шлангами 8 з сошниками 9. В цистерні 2 розміщено систему 10 постійного самозабору посівної суміші. Ця система включає наділену поплавком 11 сітчасту плаваючу ампулу 12 з кришкою 13 та з вихідним каліброваним отвором 14 в днищі і приєднаним до нього гнучким трубопроводом 15, з'єднаним з вихідним отвором 4 цистерни 2, а сама ампула 12 служить в ролі місткості для завантаження в неї пророщеного насіння та зберігання в воді під час висіву. Над вихідним каліброваним отвором 14 в ампулі 12 виконано наділений клапаном 16 отвір 17 для надходження через нього потоку води в ампулу 12 при роботі сівалки, а в гнучкому трубопроводі 15, що знаходиться в воді, виконано отвір 18 для додаткового забору води. Процес висіву пророщеного насіння гідросівалкою відбувається так. Чи на місці чи в полі цистерна 2, що розміщена на гідросівалці, заповнюється через заправний люк 3 водою (при закритому запірному крані 5). Ампула 12 за рахунок поплавка 11 спливає на воді і підходить до заправного люка 3. Відкривають кришку 13 на ампулі 12, завантажують в неї порцію пророслого насіння 16, закривають кришку 13 та люк 3. Ампула 12 продовжує знаходитись на плаву, причому нижня частина її заповнюється водою через дрібні отвори 17 в сітці, через які насіння не проходить. Потім, коли гідросівалка заїжджає в загінку, відкривають запірний кран 5. Вода через калібрований отвір 14 у днищі ампули 12, гнучкий шланг 15 та розподільну камеру 7 поступає по шлангах 8 в сошники 9. Одночасно з витоком води з ампули 12 вода надходить в неї через отвір 17, відтискаючи клапан 16 і збурюючи своїм потоком нижню частину маси насіння 16 в ампулі 12 і сприяючи тому, що насіння вільно захоплюється витікаючою через калібрований отвір 14 з ампули 12 водою і потім надходить до сошників 9. По мірі витрати суміші рівень води 18 в цистерні 2 опускається, але одночасно з водою опускається і ампула 12 на поплавку 11. За рахунок того, що ампула 12 відбирає весь час воду з її поверхні, а витік води з ампули 12 здійснюється через калібрований отвір 14 у її днищі, забезпечується постійна норма висіву водонасіннєвої суміші. Для збереження заданого співвідношення між водою та насінням шляхом збільшення водної частини у водонасіннєвої суміші використовується регульований отвір 18 у гнучкому трубопроводі 15. ФОРМУЛА ВИНАХОДУ 40 45 50 Гідросівалка для пророщеного насіння, яка містить цистерну з вихідним отвором, наділеним запірним органом і сполученим трубопроводом з розподільною камерою, з'єднаною шлангами з сошниками, та розміщену в цистерні систему постійного самозабору посівної суміші, що включає наділену поплавком місткість у вигляді чаші для самозабору водонасіннєвої суміші через декілька отворів у дні чаші, більших за розміри насінин, та витік її через вихідний калібрований отвір знизу чаші, яка з'єднана за допомогою гнучкого трубопроводу з вихідним отвором в цистерні, яка відрізняється тим, що місткість виконана у вигляді плаваючої ампули, яка має кришку зверху і отвори знизу, розмір яких менше розміру насінин, що дозволяє служити ампулі в ролі місткості для завантаження в неї порції пророщеного насіння, причому над вихідним каліброваним отвором в ампулі виконано наділений клапаном отвір для надходження через нього потоку води в ампулу при роботі сівалки, а в гнучкому трубопроводі, що знаходиться в воді, виконано отвір для додаткового забору води з цистерни. 2 UA 106931 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
