Спосіб виявлення нелегального підключення до телефонної лінії

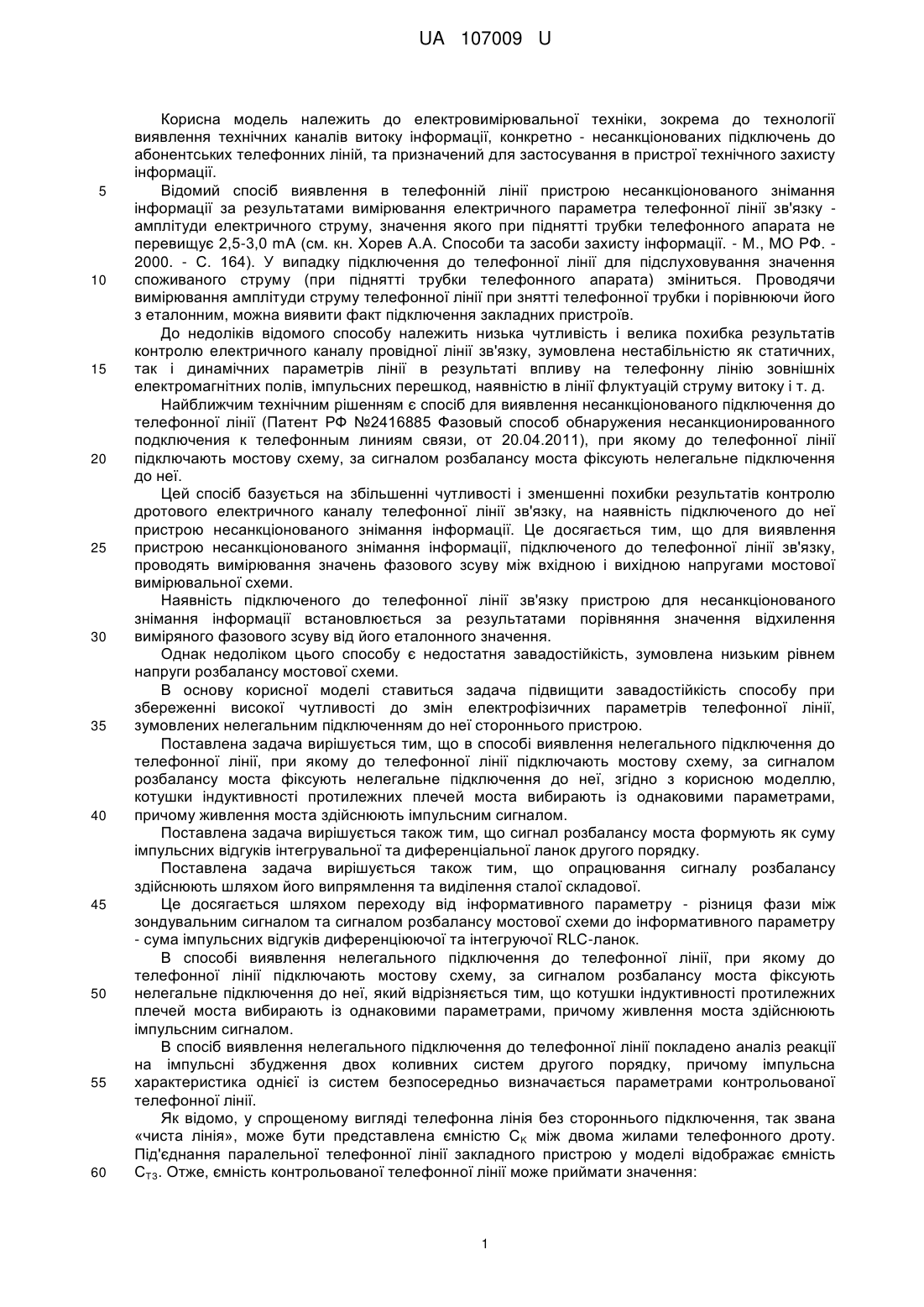

Реферат: UA 107009 U UA 107009 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електровимірювальної техніки, зокрема до технології виявлення технічних каналів витоку інформації, конкретно - несанкціонованих підключень до абонентських телефонних ліній, та призначений для застосування в пристрої технічного захисту інформації. Відомий спосіб виявлення в телефонній лінії пристрою несанкціонованого знімання інформації за результатами вимірювання електричного параметра телефонної лінії зв'язку амплітуди електричного струму, значення якого при піднятті трубки телефонного апарата не перевищує 2,5-3,0 mА (см. кн. Хорев А.А. Способи та засоби захисту інформації. - М., МО РФ. 2000. - С. 164). У випадку підключення до телефонної лінії для підслуховування значення споживаного струму (при піднятті трубки телефонного апарата) зміниться. Проводячи вимірювання амплітуди струму телефонної лінії при знятті телефонної трубки і порівнюючи його з еталонним, можна виявити факт підключення закладних пристроїв. До недоліків відомого способу належить низька чутливість і велика похибка результатів контролю електричного каналу провідної лінії зв'язку, зумовлена нестабільністю як статичних, так і динамічних параметрів лінії в результаті впливу на телефонну лінію зовнішніх електромагнітних полів, імпульсних перешкод, наявністю в лінії флуктуацій струму витоку і т. д. Найближчим технічним рішенням є спосіб для виявлення несанкціонованого підключення до телефонної лінії (Патент РФ №2416885 Фазовый способ обнаружения несанкционированного подключения к телефонным линиям связи, от 20.04.2011), при якому до телефонної лінії підключають мостову схему, за сигналом розбалансу моста фіксують нелегальне підключення до неї. Цей спосіб базується на збільшенні чутливості і зменшенні похибки результатів контролю дротового електричного каналу телефонної лінії зв'язку, на наявність підключеного до неї пристрою несанкціонованого знімання інформації. Це досягається тим, що для виявлення пристрою несанкціонованого знімання інформації, підключеного до телефонної лінії зв'язку, проводять вимірювання значень фазового зсуву між вхідною і вихідною напругами мостової вимірювальної схеми. Наявність підключеного до телефонної лінії зв'язку пристрою для несанкціонованого знімання інформації встановлюється за результатами порівняння значення відхилення виміряного фазового зсуву від його еталонного значення. Однак недоліком цього способу є недостатня завадостійкість, зумовлена низьким рівнем напруги розбалансу мостової схеми. В основу корисної моделі ставиться задача підвищити завадостійкість способу при збереженні високої чутливості до змін електрофізичних параметрів телефонної лінії, зумовлених нелегальним підключенням до неї стороннього пристрою. Поставлена задача вирішується тим, що в способі виявлення нелегального підключення до телефонної лінії, при якому до телефонної лінії підключають мостову схему, за сигналом розбалансу моста фіксують нелегальне підключення до неї, згідно з корисною моделлю, котушки індуктивності протилежних плечей моста вибирають із однаковими параметрами, причому живлення моста здійснюють імпульсним сигналом. Поставлена задача вирішується також тим, що сигнал розбалансу моста формують як суму імпульсних відгуків інтегрувальної та диференціальної ланок другого порядку. Поставлена задача вирішується також тим, що опрацювання сигналу розбалансу здійснюють шляхом його випрямлення та виділення сталої складової. Це досягається шляхом переходу від інформативного параметру - різниця фази між зондувальним сигналом та сигналом розбалансу мостової схеми до інформативного параметру - сума імпульсних відгуків диференціюючої та інтегруючої RLC-ланок. В способі виявлення нелегального підключення до телефонної лінії, при якому до телефонної лінії підключають мостову схему, за сигналом розбалансу моста фіксують нелегальне підключення до неї, який відрізняється тим, що котушки індуктивності протилежних плечей моста вибирають із однаковими параметрами, причому живлення моста здійснюють імпульсним сигналом. В спосіб виявлення нелегального підключення до телефонної лінії покладено аналіз реакції на імпульсні збудження двох коливних систем другого порядку, причому імпульсна характеристика однієї із систем безпосередньо визначається параметрами контрольованої телефонної лінії. Як відомо, у спрощеному вигляді телефонна лінія без стороннього підключення, так звана «чиста лінія», може бути представлена ємністю СK між двома жилами телефонного дроту. Під'єднання паралельної телефонної лінії закладного пристрою у моделі відображає ємність СТЗ. Отже, ємність контрольованої телефонної лінії може приймати значення: 1 UA 107009 U 5 - для «чистої лінії»: СX=СK; - для випадку підключення до лінії телефонної закладного пристрою із ємністю С ТЗ: СX=СK+СТЗ. Контрольовану телефонну лінію підключають до джерела імпульсів через котушку індуктивності, представленою індуктивністю L1 і опором R1, утворюючи першу коливну CLRланку. Друга взірцева CLR-ланка також складена із котушки індуктивності (L2 і R2) та регульованого конденсатора CO, але у іншій послідовності. Так побудовані контрольовану та взірцеву CLR-ланки можна описати як подільники напруги із вихідними потенціалами U 1 і U2: U1  Up 10 15 20 1 1  sC x R1  s 2 C x L1 i U2  Up sC 0R 2  s 2 C 0L 2 1  sC 0R 2  s 2 C 0L 2 , а вихідним сигналом лінійного аналізатора є їх сума: Uout=U1+U2 (у наведених виразах s - це оператор Лапласа). Налаштування лінійного аналізатора передбачає однаковість значень ємностей конденсатора СO та чистої лінії СK. Тоді за умови ідентичності параметрів котушок індуктивності (індуктивностей L1 = L2 і R1 = R2) напруги U1 і U2 є коливними процесами із однаковими амплітудами і частотами, але із протилежними фазами, тому їх сума дорівнює нулю. Підключення телефонного закладного пристрою зумовлює розбаланс сигналів між коливними ланками, що є інформативною ознакою. Опрацювання сигналів розбалансу можна реалізувати шляхом випрямлення та виділення сталої складової. Дослідження чутливості лінійного аналізатора проводиться шляхом зміни ємності С X, яка репрезентує телефонну лінію. Для кожного значення відхилення реактивного опору лінії від рівноважного стану визначено амплітуду вихідного сигналу мостової схеми та напругу випрямленого сигналу розбалансу (табл. 1.). 25 Таблиця 1 № 1. 2. 3. 4. 5. 6. 7. 8. 9. 30 Значення відхилення реактивного опору лінії, % -1 -0,5 -0,1 -0,05 0 0,05 0,1 0,5 1 Ємність лінії СХ, нФ Амплітуда вихідного сигналу МС, В Напруга випрямленого сигналу розбалансу, В 7,920 7,960 7,992 7,996 8,000 8,004 8,008 8,040 8,080 88 50 10 5 0,1 2 5 15 74 103 57 10,3 5,5 0,003 5,1 9,2 47 74 Як видно із таблиці 1, висока чутливість імпульсного способу дає змогу виявляти підключення, яке змінює ємність лінії на кілька пікофарад. При цьому забезпечується висока завадостійкість, оскільки рівень інформативного сигналу, зумовлений відхиленням ємності всього на 0,1 %, становить порядку 10 В. У таблиці 2 наведено результати дослідження відомого способу. Для кожного значення відхилення реактивного опору лінії визначено амплітуду вихідного різницевого сигналу мостової схеми та значення фазового зсуву. 2 UA 107009 U Таблиця 2 Значення відхилення № реактивного опору лінії, Ємність лінії, нФ % 1. -1 7,920 2. -0,5 7,960 3. -0,1 7,992 4. -0,05 7,996 5. 0 8,000 6. 0,05 8,004 7. 0,1 8,008 8. 0,5 8,040 9. 1 8,080 5 Амплітуда вихідного сигналу МС, мВ Значення фазового зсуву, градус 14 8,9 6,5 6,3 6,3 6,3 6,5 8,9 14 64,8 46,8 10,8 7,2 0 3,6 10,8 43,2 61,2 В порівнянні з відомим способом, пропонований спосіб є більш завадостійкий через істотно вищий рівень сигналів, так як у відомого способу рівень сигналу на виході мостової схеми низький, а відтак низька завадостійкість контролю фази. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Спосіб виявлення нелегального підключення до телефонної лінії, при якому до телефонної лінії підключають мостову схему, за сигналом розбалансу моста фіксують нелегальне підключення до неї, який відрізняється тим, що котушки індуктивності протилежних плечей моста вибирають із однаковими параметрами, причому живлення моста здійснюють імпульсним сигналом. 2. Спосіб за п. 1, який відрізняється тим, що сигнал розбалансу моста формують як суму імпульсних відгуків інтегрувальної та диференціальної ланок другого порядку. 3. Спосіб за пп. 1, 2, який відрізняється тим, що опрацювання сигналу розбалансу здійснюють шляхом його випрямлення та виділення сталої складової. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
