Обважнений тренувальний і масажний обруч “грація”

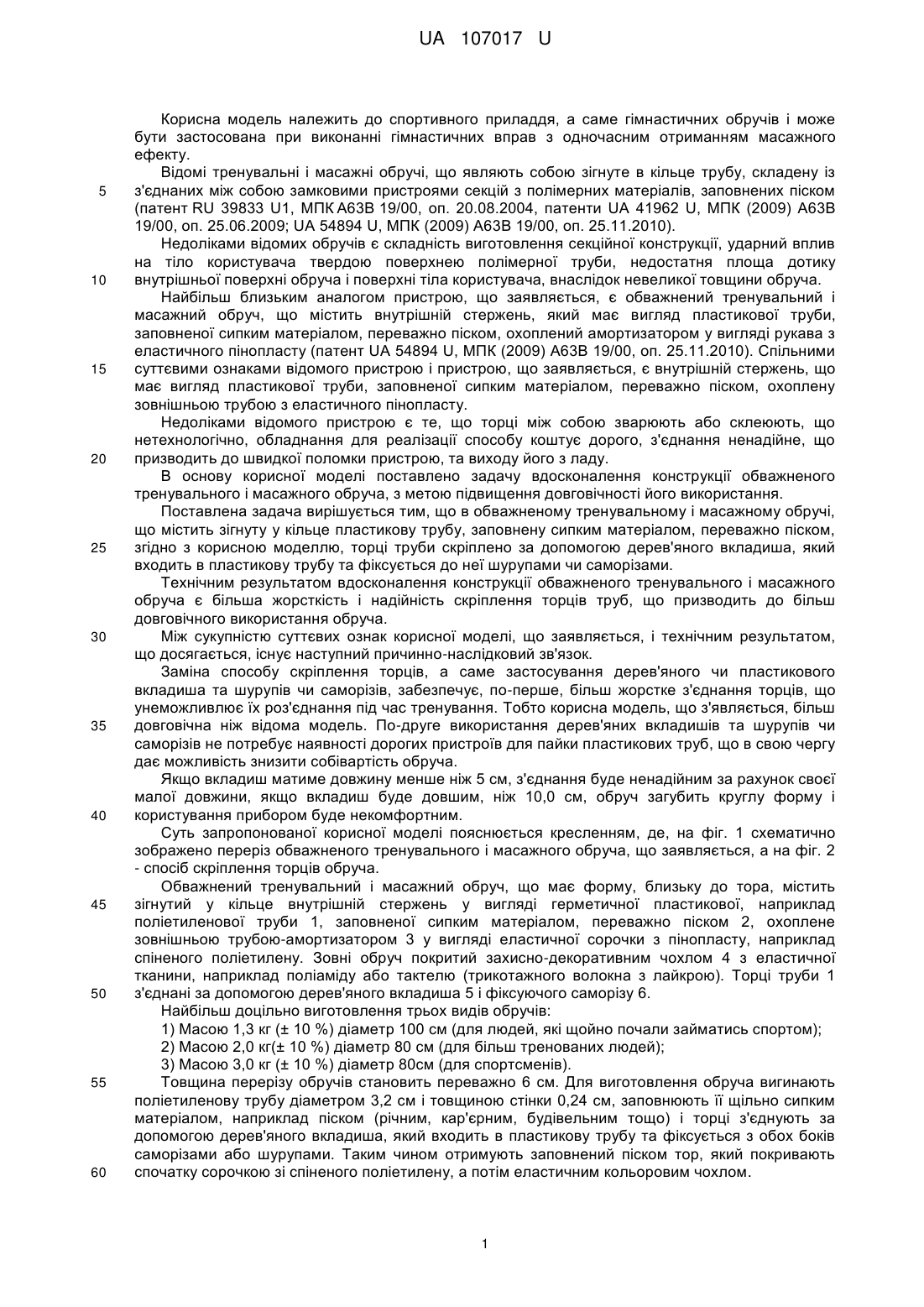

Реферат: UA 107017 U UA 107017 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до спортивного приладдя, а саме гімнастичних обручів і може бути застосована при виконанні гімнастичних вправ з одночасним отриманням масажного ефекту. Відомі тренувальні і масажні обручі, що являють собою зігнуте в кільце трубу, складену із з'єднаних між собою замковими пристроями секцій з полімерних матеріалів, заповнених піском (патент RU 39833 U1, МПК А63В 19/00, оп. 20.08.2004, патенти UA 41962 U, МПК (2009) А63В 19/00, оп. 25.06.2009; UA 54894 U, МПК (2009) А63В 19/00, оп. 25.11.2010). Недоліками відомих обручів є складність виготовлення секційної конструкції, ударний вплив на тіло користувача твердою поверхнею полімерної труби, недостатня площа дотику внутрішньої поверхні обруча і поверхні тіла користувача, внаслідок невеликої товщини обруча. Найбільш близьким аналогом пристрою, що заявляється, є обважнений тренувальний і масажний обруч, що містить внутрішній стержень, який має вигляд пластикової труби, заповненої сипким матеріалом, переважно піском, охоплений амортизатором у вигляді рукава з еластичного пінопласту (патент UA 54894 U, МПК (2009) А63В 19/00, оп. 25.11.2010). Спільними суттєвими ознаками відомого пристрою і пристрою, що заявляється, є внутрішній стержень, що має вигляд пластикової труби, заповненої сипким матеріалом, переважно піском, охоплену зовнішньою трубою з еластичного пінопласту. Недоліками відомого пристрою є те, що торці між собою зварюють або склеюють, що нетехнологічно, обладнання для реалізації способу коштує дорого, з'єднання ненадійне, що призводить до швидкої поломки пристрою, та виходу його з ладу. В основу корисної моделі поставлено задачу вдосконалення конструкції обважненого тренувального і масажного обруча, з метою підвищення довговічності його використання. Поставлена задача вирішується тим, що в обважненому тренувальному і масажному обручі, що містить зігнуту у кільце пластикову трубу, заповнену сипким матеріалом, переважно піском, згідно з корисною моделлю, торці труби скріплено за допомогою дерев'яного вкладиша, який входить в пластикову трубу та фіксується до неї шурупами чи саморізами. Технічним результатом вдосконалення конструкції обважненого тренувального і масажного обруча є більша жорсткість і надійність скріплення торців труб, що призводить до більш довговічного використання обруча. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Заміна способу скріплення торців, а саме застосування дерев'яного чи пластикового вкладиша та шурупів чи саморізів, забезпечує, по-перше, більш жорстке з'єднання торців, що унеможливлює їх роз'єднання під час тренування. Тобто корисна модель, що з'являється, більш довговічна ніж відома модель. По-друге використання дерев'яних вкладишів та шурупів чи саморізів не потребує наявності дорогих пристроїв для пайки пластикових труб, що в свою чергу дає можливість знизити собівартість обруча. Якщо вкладиш матиме довжину менше ніж 5 см, з'єднання буде ненадійним за рахунок своєї малої довжини, якщо вкладиш буде довшим, ніж 10,0 см, обруч загубить круглу форму і користування прибором буде некомфортним. Суть запропонованої корисної моделі пояснюється кресленням, де, на фіг. 1 схематично зображено переріз обважненого тренувального і масажного обруча, що заявляється, а на фіг. 2 - спосіб скріплення торців обруча. Обважнений тренувальний і масажний обруч, що має форму, близьку до тора, містить зігнутий у кільце внутрішній стержень у вигляді герметичної пластикової, наприклад поліетиленової труби 1, заповненої сипким матеріалом, переважно піском 2, охоплене зовнішньою трубою-амортизатором 3 у вигляді еластичної сорочки з пінопласту, наприклад спіненого поліетилену. Зовні обруч покритий захисно-декоративним чохлом 4 з еластичної тканини, наприклад поліаміду або тактелю (трикотажного волокна з лайкрою). Торці труби 1 з'єднані за допомогою дерев'яного вкладиша 5 і фіксуючого саморізу 6. Найбільш доцільно виготовлення трьох видів обручів: 1) Масою 1,3 кг (± 10 %) діаметр 100 см (для людей, які щойно почали займатись спортом); 2) Масою 2,0 кг(± 10 %) діаметр 80 см (для більш тренованих людей); 3) Масою 3,0 кг (± 10 %) діаметр 80см (для спортсменів). Товщина перерізу обручів становить переважно 6 см. Для виготовлення обруча вигинають поліетиленову трубу діаметром 3,2 см і товщиною стінки 0,24 см, заповнюють її щільно сипким матеріалом, наприклад піском (річним, кар'єрним, будівельним тощо) і торці з'єднують за допомогою дерев'яного вкладиша, який входить в пластикову трубу та фіксується з обох боків саморізами або шурупами. Таким чином отримують заповнений піском тор, який покривають спочатку сорочкою зі спіненого поліетилену, а потім еластичним кольоровим чохлом. 1 UA 107017 U 5 10 Обважнений тренувальний і масажний обруч працює наступним чином. Обруч обертають на талії для схуднення, виправлення осанки, покращення кровообігу в області поясниці і тазу, а також укріплення ніг. При обертанні обруча навколо тіла користувача його робоча поверхня здійснює тиск на м'язи живота, спини, стегон, примушуючи їх працювати, при цьому руйнується жировий прошарок, укріплюються м'язи. Внаслідок великої маси обруча, до навантажень звикають поступово: перші 3-5 занять тривають не більше 7-10 хвилин, наступні 4-9 занять 15-20 хвилин, далі можна більше. При поштовхах тілом обруч прогинається і поглинає частину енергії користувача. Крім того, завдяки прогинанню обруча і його великій товщині, збільшується площа контакту тіла користувача з обручем, збільшується масажний ефект. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Обважнений тренувальний і масажний обруч, що містить зігнутий у кільце внутрішній стержень у вигляді пластикової труби, заповненої сипким матеріалом, охопленої зовнішньою трубою з еластичного пінопласту, яка зовні покрита захисно-декоративним чохлом з еластичної тканини, який відрізняється тим, що пластикову трубу з'єднано в обруч за допомогою внутрішнього вкладиша, який закріплено до труби саморізами. 2. Обважнений тренувальний і масажний обруч за п. 1, який відрізняється тим, що внутрішній вкладиш виготовлено з деревини і він має довжину 5,0-10,0 см. 2 UA 107017 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
