Кронштейн для кріплення оптичних та механічних мірників додаткового обладнання ручної вогнепальної зброї

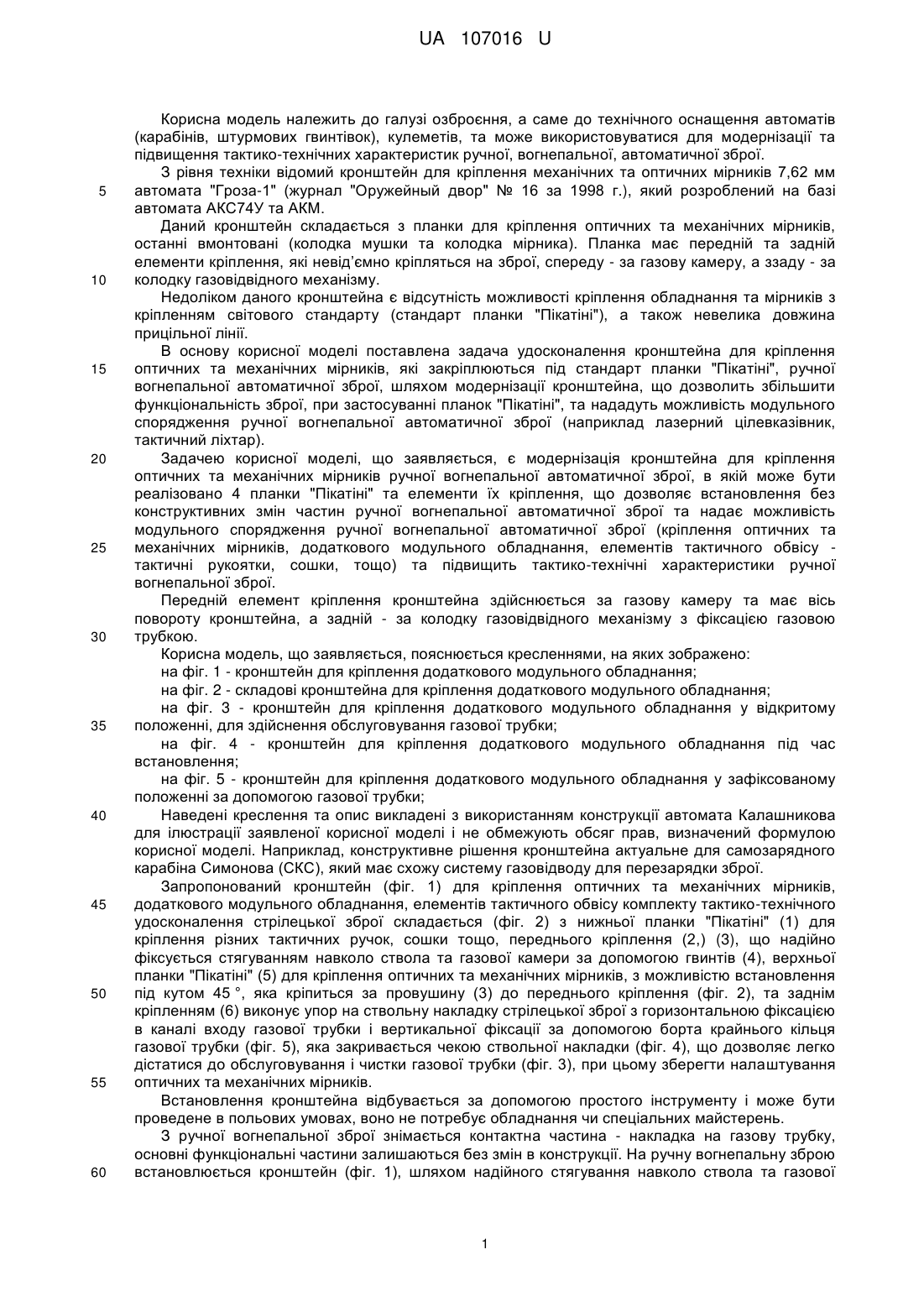

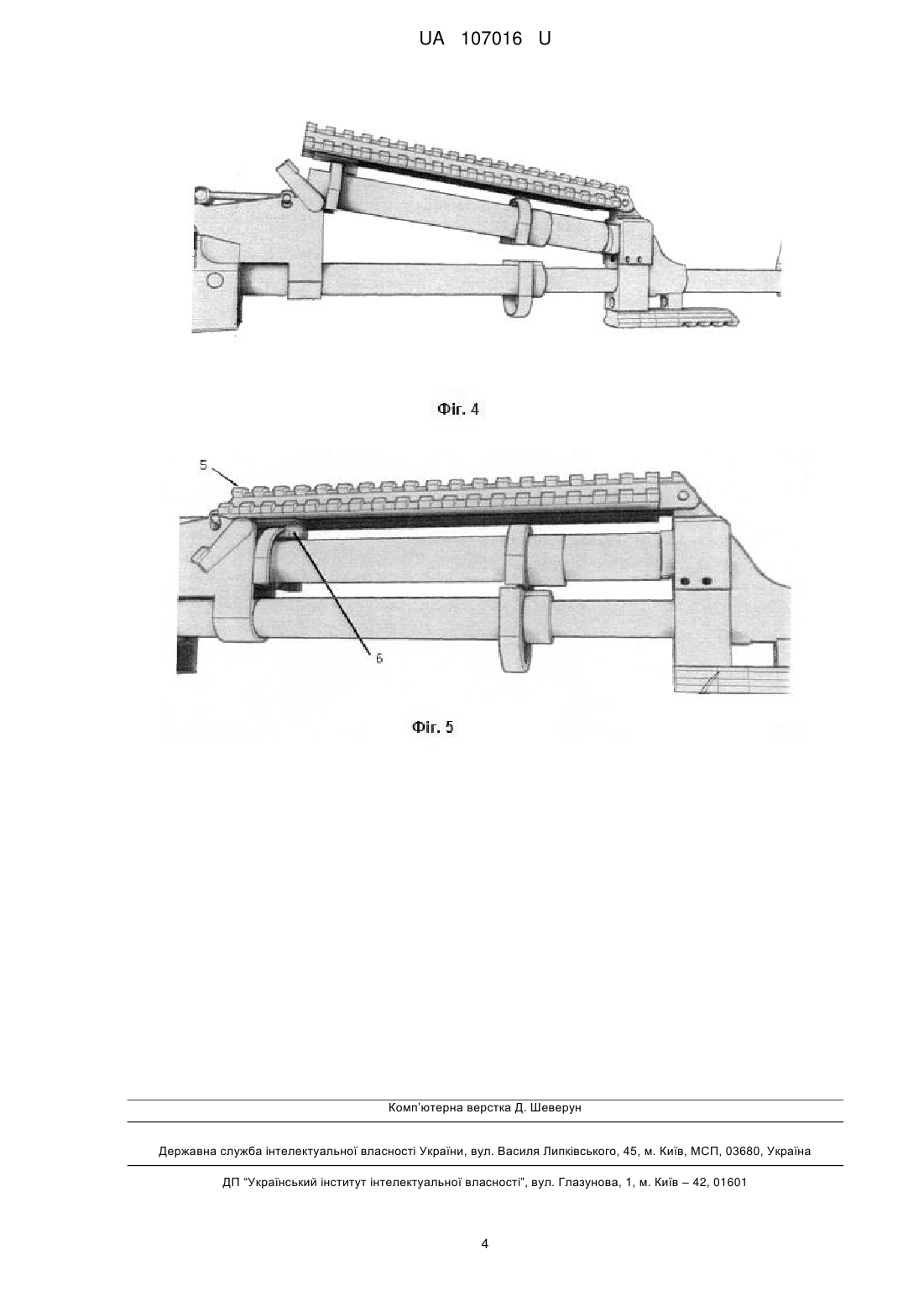

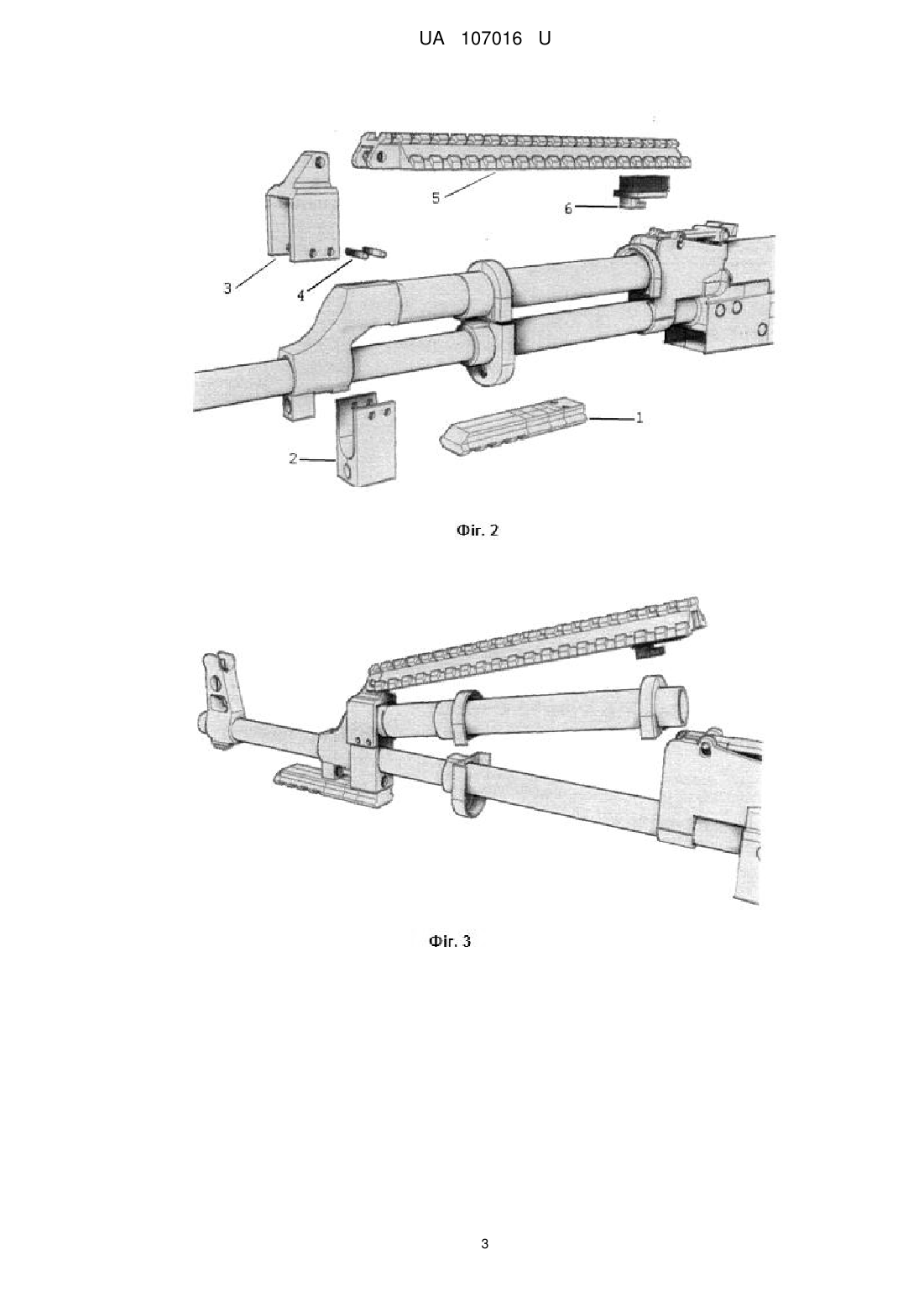

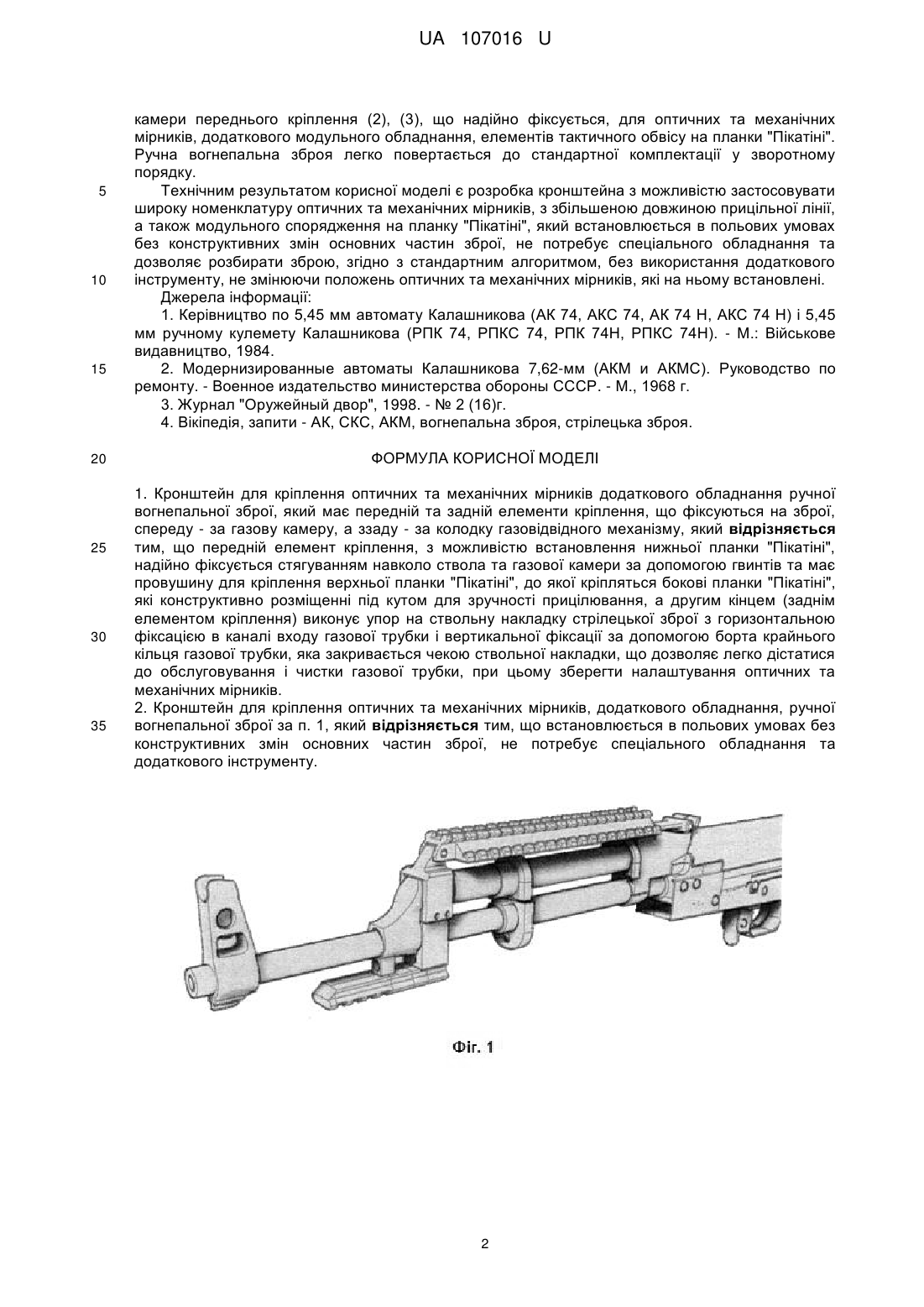

Реферат: UA 107016 U UA 107016 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, а саме до технічного оснащення автоматів (карабінів, штурмових гвинтівок), кулеметів, та може використовуватися для модернізації та підвищення тактико-технічних характеристик ручної, вогнепальної, автоматичної зброї. З рівня техніки відомий кронштейн для кріплення механічних та оптичних мірників 7,62 мм автомата "Гроза-1" (журнал "Оружейный двор" № 16 за 1998 г.), який розроблений на базі автомата АКС74У та АКМ. Даний кронштейн складається з планки для кріплення оптичних та механічних мірників, останні вмонтовані (колодка мушки та колодка мірника). Планка має передній та задній елементи кріплення, які невід’ємно кріпляться на зброї, спереду - за газову камеру, а ззаду - за колодку газовідвідного механізму. Недоліком даного кронштейна є відсутність можливості кріплення обладнання та мірників з кріпленням світового стандарту (стандарт планки "Пікатіні"), а також невелика довжина прицільної лінії. В основу корисної моделі поставлена задача удосконалення кронштейна для кріплення оптичних та механічних мірників, які закріплюються під стандарт планки "Пікатіні", ручної вогнепальної автоматичної зброї, шляхом модернізації кронштейна, що дозволить збільшити функціональність зброї, при застосуванні планок "Пікатіні", та нададуть можливість модульного спорядження ручної вогнепальної автоматичної зброї (наприклад лазерний цілевказівник, тактичний ліхтар). Задачею корисної моделі, що заявляється, є модернізація кронштейна для кріплення оптичних та механічних мірників ручної вогнепальної автоматичної зброї, в якій може бути реалізовано 4 планки "Пікатіні" та елементи їх кріплення, що дозволяє встановлення без конструктивних змін частин ручної вогнепальної автоматичної зброї та надає можливість модульного спорядження ручної вогнепальної автоматичної зброї (кріплення оптичних та механічних мірників, додаткового модульного обладнання, елементів тактичного обвісу тактичні рукоятки, сошки, тощо) та підвищить тактико-технічні характеристики ручної вогнепальної зброї. Передній елемент кріплення кронштейна здійснюється за газову камеру та має вісь повороту кронштейна, а задній - за колодку газовідвідного механізму з фіксацією газовою трубкою. Корисна модель, що заявляється, пояснюється кресленнями, на яких зображено: на фіг. 1 - кронштейн для кріплення додаткового модульного обладнання; на фіг. 2 - складові кронштейна для кріплення додаткового модульного обладнання; на фіг. 3 - кронштейн для кріплення додаткового модульного обладнання у відкритому положенні, для здійснення обслуговування газової трубки; на фіг. 4 - кронштейн для кріплення додаткового модульного обладнання під час встановлення; на фіг. 5 - кронштейн для кріплення додаткового модульного обладнання у зафіксованому положенні за допомогою газової трубки; Наведені креслення та опис викладені з використанням конструкції автомата Калашникова для ілюстрації заявленої корисної моделі і не обмежують обсяг прав, визначений формулою корисної моделі. Наприклад, конструктивне рішення кронштейна актуальне для самозарядного карабіна Симонова (СКС), який має схожу систему газовідводу для перезарядки зброї. Запропонований кронштейн (фіг. 1) для кріплення оптичних та механічних мірників, додаткового модульного обладнання, елементів тактичного обвісу комплекту тактико-технічного удосконалення стрілецької зброї складається (фіг. 2) з нижньої планки "Пікатіні" (1) для кріплення різних тактичних ручок, сошки тощо, переднього кріплення (2,) (3), що надійно фіксується стягуванням навколо ствола та газової камери за допомогою гвинтів (4), верхньої планки "Пікатіні" (5) для кріплення оптичних та механічних мірників, з можливістю встановлення під кутом 45 °, яка кріпиться за провушину (3) до переднього кріплення (фіг. 2), та заднім кріпленням (6) виконує упор на ствольну накладку стрілецької зброї з горизонтальною фіксацією в каналі входу газової трубки і вертикальної фіксації за допомогою борта крайнього кільця газової трубки (фіг. 5), яка закривається чекою ствольної накладки (фіг. 4), що дозволяє легко дістатися до обслуговування і чистки газової трубки (фіг. 3), при цьому зберегти налаштування оптичних та механічних мірників. Встановлення кронштейна відбувається за допомогою простого інструменту і може бути проведене в польових умовах, воно не потребує обладнання чи спеціальних майстерень. З ручної вогнепальної зброї знімається контактна частина - накладка на газову трубку, основні функціональні частини залишаються без змін в конструкції. На ручну вогнепальну зброю встановлюється кронштейн (фіг. 1), шляхом надійного стягування навколо ствола та газової 1 UA 107016 U 5 10 15 20 25 30 35 камери переднього кріплення (2), (3), що надійно фіксується, для оптичних та механічних мірників, додаткового модульного обладнання, елементів тактичного обвісу на планки "Пікатіні". Ручна вогнепальна зброя легко повертається до стандартної комплектації у зворотному порядку. Технічним результатом корисної моделі є розробка кронштейна з можливістю застосовувати широку номенклатуру оптичних та механічних мірників, з збільшеною довжиною прицільної лінії, а також модульного спорядження на планку "Пікатіні", який встановлюється в польових умовах без конструктивних змін основних частин зброї, не потребує спеціального обладнання та дозволяє розбирати зброю, згідно з стандартним алгоритмом, без використання додаткового інструменту, не змінюючи положень оптичних та механічних мірників, які на ньому встановлені. Джерела інформації: 1. Керівництво по 5,45 мм автомату Калашникова (АК 74, АКС 74, АК 74 Н, АКС 74 Н) і 5,45 мм ручному кулемету Калашникова (РПК 74, РПКС 74, РПК 74Н, РПКС 74Н). - М.: Військове видавництво, 1984. 2. Модернизированные автоматы Калашникова 7,62-мм (АКМ и АКМС). Руководство по ремонту. - Военное издательство министерства обороны СССР. - М., 1968 г. 3. Журнал "Оружейный двор", 1998. - № 2 (16)г. 4. Вікіпедія, запити - АК, СКС, АКМ, вогнепальна зброя, стрілецька зброя. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Кронштейн для кріплення оптичних та механічних мірників додаткового обладнання ручної вогнепальної зброї, який має передній та задній елементи кріплення, що фіксуються на зброї, спереду - за газову камеру, а ззаду - за колодку газовідвідного механізму, який відрізняється тим, що передній елемент кріплення, з можливістю встановлення нижньої планки "Пікатіні", надійно фіксується стягуванням навколо ствола та газової камери за допомогою гвинтів та має провушину для кріплення верхньої планки "Пікатіні", до якої кріпляться бокові планки "Пікатіні", які конструктивно розміщенні під кутом для зручності прицілювання, а другим кінцем (заднім елементом кріплення) виконує упор на ствольну накладку стрілецької зброї з горизонтальною фіксацією в каналі входу газової трубки і вертикальної фіксації за допомогою борта крайнього кільця газової трубки, яка закривається чекою ствольної накладки, що дозволяє легко дістатися до обслуговування і чистки газової трубки, при цьому зберегти налаштування оптичних та механічних мірників. 2. Кронштейн для кріплення оптичних та механічних мірників, додаткового обладнання, ручної вогнепальної зброї за п. 1, який відрізняється тим, що встановлюється в польових умовах без конструктивних змін основних частин зброї, не потребує спеціального обладнання та додаткового інструменту. 2 UA 107016 U 3 UA 107016 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
