Кулачковий механізм

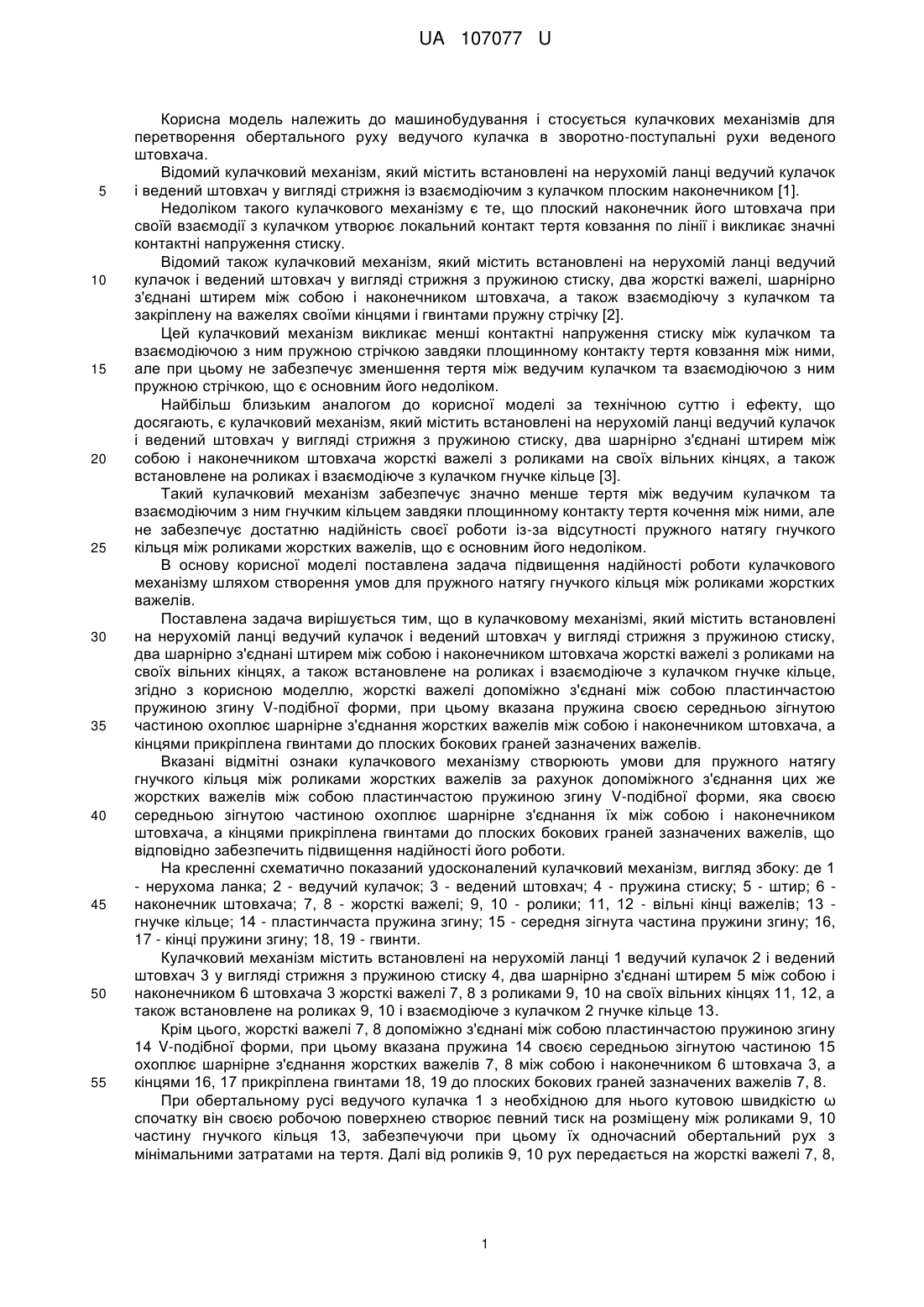

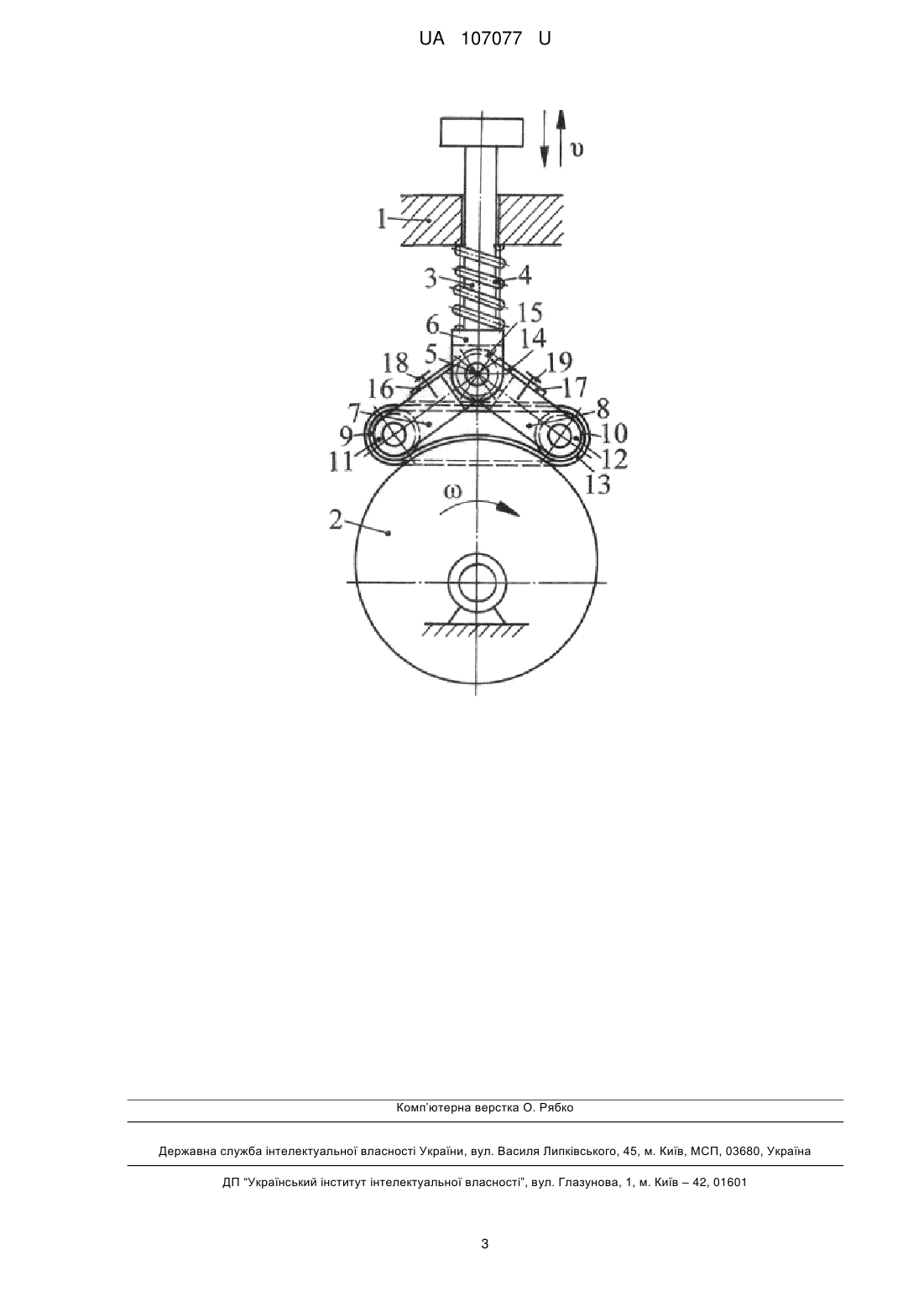

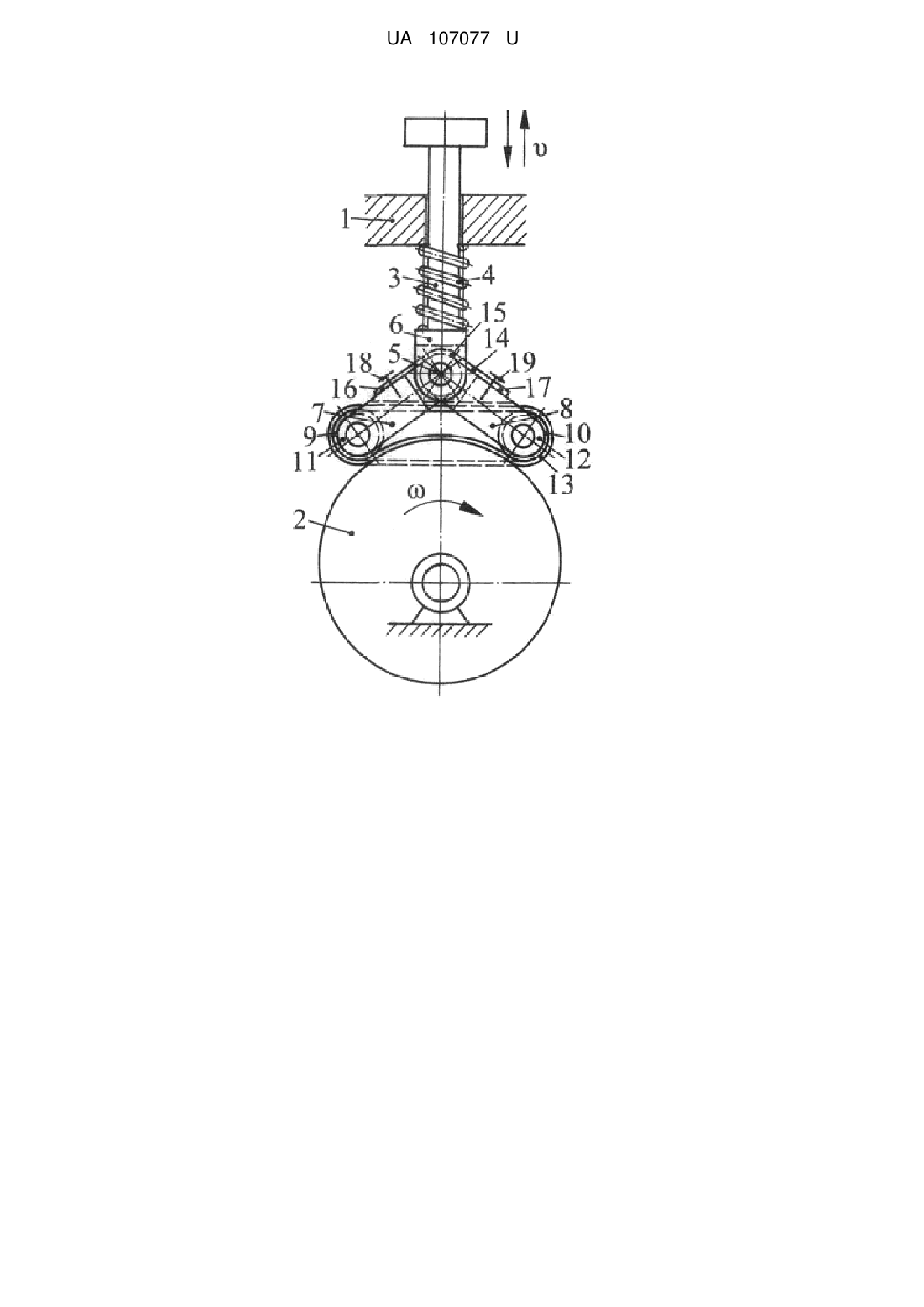

Реферат: UA 107077 U UA 107077 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і стосується кулачкових механізмів для перетворення обертального руху ведучого кулачка в зворотно-поступальні рухи веденого штовхача. Відомий кулачковий механізм, який містить встановлені на нерухомій ланці ведучий кулачок і ведений штовхач у вигляді стрижня із взаємодіючим з кулачком плоским наконечником [1]. Недоліком такого кулачкового механізму є те, що плоский наконечник його штовхача при своїй взаємодії з кулачком утворює локальний контакт тертя ковзання по лінії і викликає значні контактні напруження стиску. Відомий також кулачковий механізм, який містить встановлені на нерухомій ланці ведучий кулачок і ведений штовхач у вигляді стрижня з пружиною стиску, два жорсткі важелі, шарнірно з'єднані штирем між собою і наконечником штовхача, а також взаємодіючу з кулачком та закріплену на важелях своїми кінцями і гвинтами пружну стрічку [2]. Цей кулачковий механізм викликає менші контактні напруження стиску між кулачком та взаємодіючою з ним пружною стрічкою завдяки площинному контакту тертя ковзання між ними, але при цьому не забезпечує зменшення тертя між ведучим кулачком та взаємодіючою з ним пружною стрічкою, що є основним його недоліком. Найбільш близьким аналогом до корисної моделі за технічною суттю і ефекту, що досягають, є кулачковий механізм, який містить встановлені на нерухомій ланці ведучий кулачок і ведений штовхач у вигляді стрижня з пружиною стиску, два шарнірно з'єднані штирем між собою і наконечником штовхача жорсткі важелі з роликами на своїх вільних кінцях, а також встановлене на роликах і взаємодіюче з кулачком гнучке кільце [3]. Такий кулачковий механізм забезпечує значно менше тертя між ведучим кулачком та взаємодіючим з ним гнучким кільцем завдяки площинному контакту тертя кочення між ними, але не забезпечує достатню надійність своєї роботи із-за відсутності пружного натягу гнучкого кільця між роликами жорстких важелів, що є основним його недоліком. В основу корисної моделі поставлена задача підвищення надійності роботи кулачкового механізму шляхом створення умов для пружного натягу гнучкого кільця між роликами жорстких важелів. Поставлена задача вирішується тим, що в кулачковому механізмі, який містить встановлені на нерухомій ланці ведучий кулачок і ведений штовхач у вигляді стрижня з пружиною стиску, два шарнірно з'єднані штирем між собою і наконечником штовхача жорсткі важелі з роликами на своїх вільних кінцях, а також встановлене на роликах і взаємодіюче з кулачком гнучке кільце, згідно з корисною моделлю, жорсткі важелі допоміжно з'єднані між собою пластинчастою пружиною згину V-подібної форми, при цьому вказана пружина своєю середньою зігнутою частиною охоплює шарнірне з'єднання жорстких важелів між собою і наконечником штовхача, а кінцями прикріплена гвинтами до плоских бокових граней зазначених важелів. Вказані відмітні ознаки кулачкового механізму створюють умови для пружного натягу гнучкого кільця між роликами жорстких важелів за рахунок допоміжного з'єднання цих же жорстких важелів між собою пластинчастою пружиною згину V-подібної форми, яка своєю середньою зігнутою частиною охоплює шарнірне з'єднання їх між собою і наконечником штовхача, а кінцями прикріплена гвинтами до плоских бокових граней зазначених важелів, що відповідно забезпечить підвищення надійності його роботи. На кресленні схематично показаний удосконалений кулачковий механізм, вигляд збоку: де 1 - нерухома ланка; 2 - ведучий кулачок; 3 - ведений штовхач; 4 - пружина стиску; 5 - штир; 6 наконечник штовхача; 7, 8 - жорсткі важелі; 9, 10 - ролики; 11, 12 - вільні кінці важелів; 13 гнучке кільце; 14 - пластинчаста пружина згину; 15 - середня зігнута частина пружини згину; 16, 17 - кінці пружини згину; 18, 19 - гвинти. Кулачковий механізм містить встановлені на нерухомій ланці 1 ведучий кулачок 2 і ведений штовхач 3 у вигляді стрижня з пружиною стиску 4, два шарнірно з'єднані штирем 5 між собою і наконечником 6 штовхача 3 жорсткі важелі 7, 8 з роликами 9, 10 на своїх вільних кінцях 11, 12, а також встановлене на роликах 9, 10 і взаємодіюче з кулачком 2 гнучке кільце 13. Крім цього, жорсткі важелі 7, 8 допоміжно з'єднані між собою пластинчастою пружиною згину 14 V-подібної форми, при цьому вказана пружина 14 своєю середньою зігнутою частиною 15 охоплює шарнірне з'єднання жорстких важелів 7, 8 між собою і наконечником 6 штовхача 3, а кінцями 16, 17 прикріплена гвинтами 18, 19 до плоских бокових граней зазначених важелів 7, 8. При обертальному русі ведучого кулачка 1 з необхідною для нього кутовою швидкістю ω спочатку він своєю робочою поверхнею створює певний тиск на розміщену між роликами 9, 10 частину гнучкого кільця 13, забезпечуючи при цьому їх одночасний обертальний рух з мінімальними затратами на тертя. Далі від роликів 9, 10 рух передається на жорсткі важелі 7, 8, 1 UA 107077 U 5 10 15 20 25 а потім від них через наконечник 6 на ведений штовхач 3, здійснюючий зворотно-поступальні рухи з необхідною лінійною швидкістю υ. Допоміжне з'єднання між собою жорстких важелів 7, 8 пластинчастою пружиною згину 14 Vподібної форми забезпечує постійне їх підпружинення в протилежні сторони, а також попереднє натягування встановленого на обох їх роликах 9, 10 гнучкого кільця 13 у вигляді нескінченного плоского паса без будь-якого звисання між ними своїми гілками. При забезпеченні контактної взаємодії ведучого кулачка 1 з гнучким кільцем 13 відбувається постійне його натягування між роликами 9, 10 жорстких важелів 7, 8. В результаті такого удосконалення кулачкового механізму створюються умови для пружного натягу гнучкого кільця між роликами жорстких важелів, що відповідно забезпечить підвищення надійності його роботи. Джерела інформації: 1. Прикладная механика /Под ред. К.И. Заблонского. - Учебное пособие для вузов. - Киев: Вища школа, 1979. - С. 7, рис. 1.2, в. 2. АС СРСР № 287475, МПК F 16 Η 25/08. Кулачковый механизм /М.С. Тривайло. - Опубл. 19.11.1970. Бюл. 35. - С. 154. 3. АС СРСР № 513200, МПК F 16 Η 25/08. Кулачковый механизм /М.С. Тривайло, П.М. Тривайло. - Опубл. 05.05.1976. Бюл. № 17. - С. 120. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Кулачковий механізм, що містить встановлені на нерухомій ланці ведучий кулачок і ведений штовхач у вигляді стрижня з пружиною стиску, два шарнірно з'єднані штирем між собою і наконечником штовхача жорсткі важелі з роликами на своїх вільних кінцях, а також встановлене на роликах і взаємодіюче з кулачком гнучке кільце, який відрізняється тим, що жорсткі важелі допоміжно з'єднані між собою пластинчастою пружиною згину V-подібної форми, при цьому вказана пружина своєю середньою зігнутою частиною охоплює шарнірне з'єднання жорстких важелів між собою і наконечником штовхача, а кінцями прикріплена гвинтами до плоских бокових граней зазначених важелів. 2 UA 107077 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
