Спосіб отримання зображення і багатошаровий носій для його здійснення

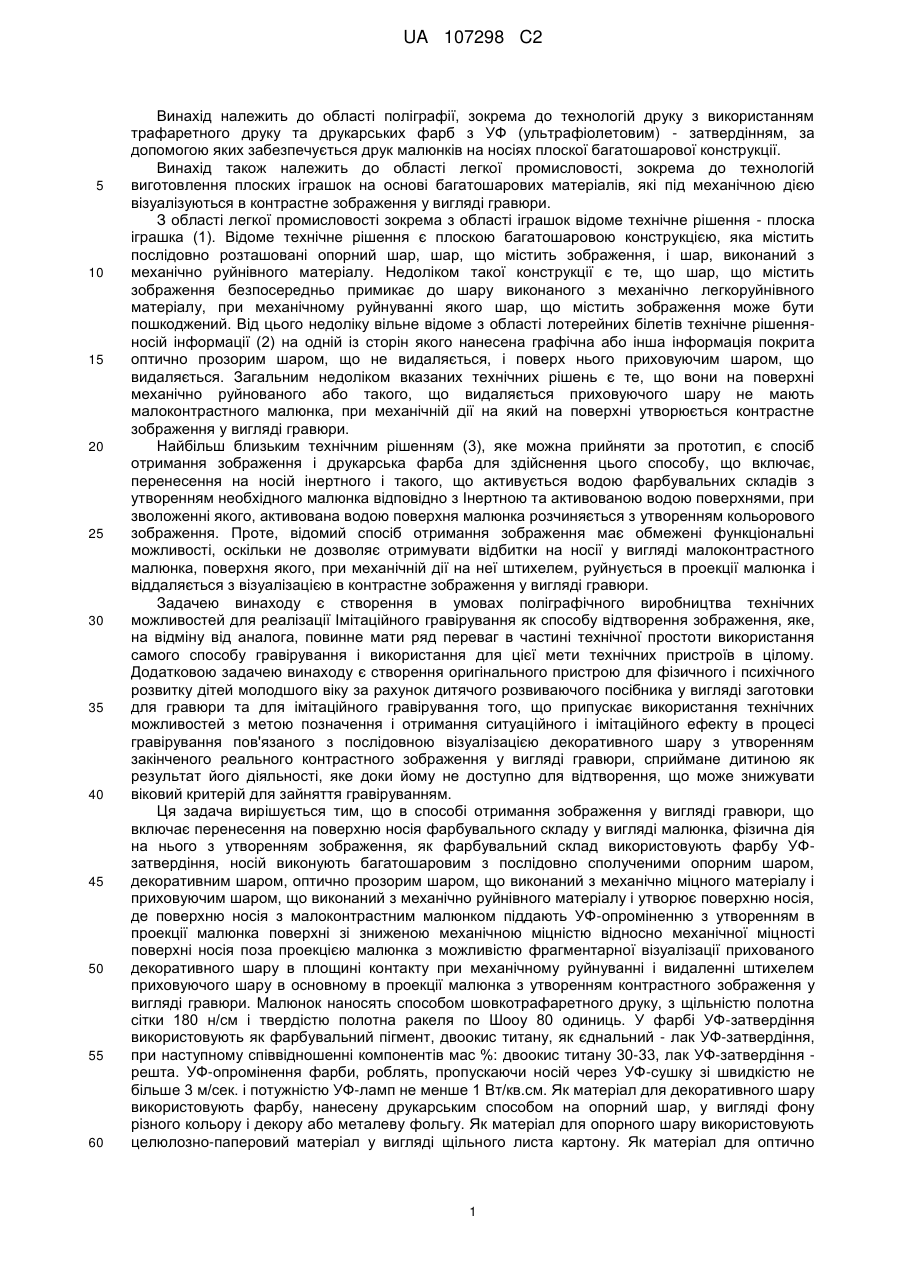

Реферат: Заявлений спосіб отримання контрастного зображення у вигляді гравюри включає перенесення на поверхню носія фарбувального складу у вигляді малюнка, фізична дія на нього з утворенням зображення. Як фарбувальний склад використовують фарбу УФ-затвердіння. Носій виконують багатошаровим з послідовно сполученими опорним шаром, декоративним шаром, оптично прозорим шаром, що виконаний з механічно міцного матеріалу і приховуючим шаром, що виконаний з механічно руйнівного матеріалу і утворює поверхню носія. Поверхню носія з малоконтрастним малюнком піддають УФ-опроміненню з утворенням в проекції малюнка поверхні зі зниженою механічною міцністю відносно механічної міцності поверхні носія поза проекцією малюнка з можливістю фрагментарної візуалізації прихованого декоративного шару в площині контакту при механічному руйнуванні і видаленні штихелем приховуючого шару в проекції малюнка з утворенням контрастного зображення у вигляді гравюри. UA 107298 C2 (12) UA 107298 C2 UA 107298 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до області поліграфії, зокрема до технологій друку з використанням трафаретного друку та друкарських фарб з УФ (ультрафіолетовим) - затвердінням, за допомогою яких забезпечується друк малюнків на носіях плоскої багатошарової конструкції. Винахід також належить до області легкої промисловості, зокрема до технологій виготовлення плоских іграшок на основі багатошарових матеріалів, які під механічною дією вiзуалізуються в контрастне зображення у вигляді гравюри. З області легкої промисловості зокрема з області іграшок відоме технічне рішення - плоска іграшка (1). Відоме технічне рішення є плоскою багатошаровою конструкцією, яка містить послідовно розташовані опорний шар, шар, що містить зображення, і шар, виконаний з механічно руйнівного матеріалу. Недоліком такої конструкції є те, що шар, що містить зображення безпосередньо примикає до шару виконаного з механічно легкоруйнівного матеріалу, при механічному руйнуванні якого шар, що містить зображення може бути пошкоджений. Від цього недоліку вільне відоме з області лотерейних білетів технічне рішенняносій інформації (2) на одній із сторін якого нанесена графічна або інша інформація покрита оптично прозорим шаром, що не видаляється, і поверх нього приховуючим шаром, що видаляється. Загальним недоліком вказаних технічних рішень є те, що вони на поверхні механічно руйнованого або такого, що видаляється приховуючого шару не мають малоконтрастного малюнка, при механічній дії на який на поверхні утворюється контрастне зображення у вигляді гравюри. Найбільш близьким технічним рішенням (3), яке можна прийняти за прототип, є спосіб отримання зображення і друкарська фарба для здійснення цього способу, що включає, перенесення на носій інертного і такого, що активується водою фарбувальних складів з утворенням необхідного малюнка відповідно з Інертною та активованою водою поверхнями, при зволоженні якого, активована водою поверхня малюнка розчиняється з утворенням кольорового зображення. Проте, відомий спосіб отримання зображення має обмежені функціональні можливості, оскільки не дозволяє отримувати відбитки на носії у вигляді малоконтрастного малюнка, поверхня якого, при механічній дії на неї штихелем, руйнується в проекції малюнка і віддаляється з вiзуалізацією в контрастне зображення у вигляді гравюри. Задачею винаходу є створення в умовах поліграфічного виробництва технічних можливостей для реалізації Імітаційного гравірування як способу відтворення зображення, яке, на відміну від аналога, повинне мати ряд переваг в частині технічної простоти використання самого способу гравірування і використання для цієї мети технічних пристроїв в цілому. Додатковою задачею винаходу є створення оригінального пристрою для фізичного і психічного розвитку дітей молодшого віку за рахунок дитячого розвиваючого посібника у вигляді заготовки для гравюри та для імітаційного гравірування того, що припускає використання технічних можливостей з метою позначення i отримання ситуаційного і імітаційного ефекту в процесі гравірування пов'язаного з послідовною вiзуалізацією декоративного шару з утворенням закінченого реального контрастного зображення у вигляді гравюри, сприймане дитиною як результат його діяльності, яке доки йому не доступно для відтворення, що може знижувати віковий критерій для зайняття гравіруванням. Ця задача вирішується тим, що в способі отримання зображення у вигляді гравюри, що включає перенесення на поверхню носія фарбувального складу у вигляді малюнка, фізична дія на нього з утворенням зображення, як фарбувальний склад використовують фарбу УФзатвердіння, носій виконують багатошаровим з послідовно сполученими опорним шаром, декоративним шаром, оптично прозорим шаром, що виконаний з механічно міцного матеріалу і приховуючим шаром, що виконаний з механічно руйнівного матеріалу і утворює поверхню носія, де поверхню носія з малоконтрастним малюнком піддають УФ-опроміненню з утворенням в проекції малюнка поверхні зі зниженою механічною міцністю відносно механічної міцності поверхні носія поза проекцією малюнка з можливістю фрагментарної візуалізації прихованого декоративного шару в площині контакту при механічному руйнуванні і видаленні штихелем приховуючого шару в основному в проекції малюнка з утворенням контрастного зображення у вигляді гравюри. Малюнок наносять способом шовкотрафаретного друку, з щільністю полотна сітки 180 н/см і твердістю полотна ракеля по Шооу 80 одиниць. У фарбі УФ-затвердіння використовують як фарбувальний пігмент, двоокис титану, як єднальний - лак УФ-затвердіння, при наступному співвідношенні компонентів мас %: двоокис титану 30-33, лак УФ-затвердіння решта. УФ-опромінення фарби, роблять, пропускаючи носій через УФ-сушку зі швидкістю не більше 3 м/сек. і потужністю УФ-ламп не менше 1 Вт/кв.см. Як матеріал для декоративного шару використовують фарбу, нанесену друкарським способом на опорний шар, у вигляді фону різного кольору і декору або металеву фольгу. Як матеріал для опорного шару використовують целюлозно-паперовий матеріал у вигляді щільного листа картону. Як матеріал для оптично 1 UA 107298 C2 5 10 15 20 25 30 35 40 45 50 55 прозорого шару використовують плівку для ламінації. Як матеріал для механічно руйнівного шару використовують скретч-фольгу. Шари носія послідовно сполучають способом гарячої ламінації. Практична реалізація пропонованого способу отримання контрастного зображення у вигляді гравюри, складається з двох етапів. Перший етап - виробничий, полягає у виготовленні заготовки для гравюри, у вигляді підкладки з картону з поверхнею чорного кольору, на який нанесений малоконтрастний штриховий малюнок. Другий етап - домашній. Полягає в роботі із заготовкою для гравюри. Виробничий етап по виготовленню заготовки для гравюри виконується в наступній послідовності. Щільний картон, використовуваний для опорного шару заготовки для гравюри, ріжеться на формат, придатний для подальшої технологічної обробки. Робиться з'єднання опорного і декоративного шарів, яке виконують фольгуваням (металізуванням), шляхом припресування низькотемпературної фольги срібного, золотого або іншого відтінку до відформатованого картону. Виконується відомим способом з використанням ламінатора з гарячими робочими валами. З'єднання прозорого шару з декоративним шаром роблять ламінуванням раніше фольгованого картону глянсовою плівкою. Виконують на ламінаторі з використанням глянсової плівки для гарячої ламінації завтовшки 24 мкм. Робоча температура 90-100 градусів, швидкість подання - до 5 м/хв. З'єднання прозорого шару з шаром, виконаним з механічно руйнівного матеріалу виконується шляхом припресування скретч-фольги чорного кольору до поверхні раніше ламінованої прозорої плівки з утворенням поверхні заготовки для гравюри. Виконують на ламінаторі. Робоча температура валів 85-95 градусів, швидкість подання скретч-фольги 2,53 м/хв. Оптично прозора плівка в конструкції носія захищає декоративний шар від механічного ушкодження під час роботи штихелем із заготовкою для гравюри, і що є більш важливішим, за рахунок гладкої поверхні, забезпечує рівномірну адгезію шарів, між якими вона розташована, а саме між декоративним і механічним шарами. Рівномірна адгезія сприяє збереженню рівномірної міцності механічно руйнівного шару скретч-плівки у складі носія, що необхідно для реалізації істотної ознаки пропонованого винаходу носія, що полягає в механічній міцності поверхні, що розрізняється, в проекції і поза проекцією штрихового малюнка. На цьому виготовлення носія, для нанесення на його поверхню фарбувального складу, закінчене. Склад і спосіб приготування фарбувального складу у вигляді фарби УФ-затвердіння для друку малюнка на поверхні носія полягає в наступному. У фарбі УФ-затвердіння використовують як фарбувальний пігмент двоокис титану, як єднальний - лак УФ-затвердіння, в наступній пропорції, одна частина двоокису титану, і дві частини УФ-лаку. Для виготовлення фарби в УФлак поступово, при постійному перемішування, додають необхідну кількість двоокису титану. Для перемішування застосовують міксер. Швидкість перемішування 300 оборотів за хвилину. Час перемішування (1 кг робочого складу) - 1,5-2 хвилин. Отриману фарбу наносять у вигляді штрихового малюнка на поверхню раніше виготовленого багатошарового носія, способом шовкотрафаретного друку. Застосовується сітка щільністю 180 н/див. Твердість полотна ракеля по Шооу 80 одиниць. Фарбу віддрукованого штрихового малюнка на поверхні носія закріплюють, пропускаючи через УФ-сушку Швидкість проходження в сушці не більше 3 м/сек. Потужність УФламп не менше 1 Вт/кв.см. Склад і співвідношення компонентів фарби, параметри сушки, а також параметри друку, що визначає товщину барвистого шару визначені експериментально і вибрані такими, при яких полімеризується тільки верхній шар фарби, а нижній залишається рідким, вступає в хімічну реакцію з механічно руйнованим шаром скретч-плівки носія. В результаті, механічна міцність в межах запечатаних фрагментів штрихового малюнка знижується до рівня, при якому запечатані фрагменти при механічній дії штихелем руйнуються меншими зусиллями, ніж поверхня за межами запечатаних фрагментів. У той же час вона достатня, щоб забезпечити зберігання і транспортування заготовок для гравюр без втрати їх якості у вигляді відшаровування запечатаних фрагментів малюнка. Віддруковані і висушені листи розрізають на формат заготовки на паперорізальній машині. На цьому виробничий етап закінчується. Заготовка для гравюри готова. Другий етап - домашній. Полягає в роботі із заготовкою для гравюри, яку може виконувати дитина молодшого віку, оскільки відтворення якісного зображення у вигляді гравюри не вимагає особливих навичок. Дитина, орієнтуючись на малоконтрастний малюнок, робить спрямовану механічну дію дерев'яним (металевим) штихелем на штрихові лінії малюнка. При цьому відбувається сколювання верхнього шару заготовки, в межах запечатаних фрагментів малюнка, з помітно меншим зусиллям, ніж на пробільних. В результаті відбувається візуалізація декоративного шару, в межах запечатаних фрагментів штрихового малюнка з утворенням контрастного зображення у вигляді гравюри, яке сприймається дитиною як отримане власними зусиллями. 60 2 UA 107298 C2 Джерела інформації: 1. Свидетельство на полезную модель Р.Ф. 21531 U1 А63НЗЗ0 21.08.2001. 2. Патент Р.Ф. 2448843 С1 B42D15/00 17.12.2010. 3. Патент Р.Ф. 2244631 С2 В41М1/04 03.04.2004. 5 ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 1. Спосіб отримання контрастного зображення у вигляді гравюри, що включає перенесення на поверхню носія фарбувального складу у вигляді малюнка, фізичну дію на нього з утворенням зображення, який відрізняється тим, що як фарбувальний склад використовують фарбу УФзатвердіння, носій виконують багатошаровим з послідовно сполученими опорним шаром, декоративним шаром, оптично прозорим шаром, що виконаний з механічно міцного матеріалу і приховуючим шаром, що виконаний з механічно руйнівного матеріалу і утворює поверхню носія, де поверхню носія з малоконтрастним малюнком піддають УФ-опроміненню з утворенням в проекції малюнка поверхні зі зниженою механічною міцністю відносно механічної міцності поверхні носія поза проекцією малюнка з можливістю фрагментарної візуалізації прихованого декоративного шару в площині контакту при механічному руйнуванні і видаленні штихелем приховуючого шару в проекції малюнка з утворенням контрастного зображення у вигляді гравюри. 2. Спосіб за п. 1, який відрізняється тим, що малюнок наносять за допомогою шовкотрафаретного друку, з щільністю полотна сітки 180 н/см і твердістю полотна ракеля по Шооу 80 одиниць. 3. Спосіб за п. 1, який відрізняється тим, що УФ-опромінення фарби роблять, пропускаючи носій через УФ-сушку зі швидкістю не більше 3 м/сек. і потужністю УФ-ламп не менше 1 Вт/кв.см. 4. Спосіб за п. 1, який відрізняється тим, що у фарбі УФ-затвердіння використовують як фарбувальний пігмент двоокис титану, як єднальний - лак УФ-затвердіння, при наступному співвідношенні компонентів, мас. %: двоокис титану 30-33 лак УФ-затвердіння решта. 5. Спосіб за п. 1, який відрізняється тим, що як матеріал для опорного шару використовують целюлозно-паперовий матеріал у вигляді щільного листа картону. 6. Спосіб, за п. 1, який відрізняється тим, що як матеріал для декоративного шару використовують фарбу, що наносять на опорний шар друкарським способом у вигляді фону різного кольору і декору. 7. Спосіб, за п. 1, який відрізняється тим, що як матеріал для декоративного шару використовують металеву фольгу. 8. Спосіб за п. 1, який відрізняється тим, що як матеріал для оптично прозорого шару використовують плівку для ламінації. 9. Спосіб за п. 1, який відрізняється тим, що як матеріал для механічно руйнівного шару використовують скретч-фольгу. 10. Спосіб за п. 1, який відрізняється тим, що шари носія, сполучають способом гарячої ламінації. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
