G02B 5/18 — дифракційні решітки

Номер патенту: 113532

Опубліковано: 10.02.2017

Автори: Кац Олександр Володимирович, Литвиненко Леонід Миколайович, Спєвак Іван Станіславович, Тимченко Михайло Олексійович, Гавриков Володимир Костянтинович

МПК: H01Q 15/22, G02B 27/10, G02B 5/18 ...

Мітки: фільтрації, реалізації, терагерцевого, пристрій, випромінювання, спосіб

Формула / Реферат:

1. Спосіб фільтрації електромагнітного випромінювання, що полягає в тому, що р-поляризоване випромінювання, що падає, у якому вектор напруженості магнітного поля перпендикулярний площині падіння, займає широку смугу частот Δf або довжин хвиль Δl, поблизу середньої частоти f0 , або довжини хвилі l0, з якого виділяють випромінювання у вужчому діапазоні частот δf, або довжин хвиль δλ, де δf<<Δf,...

Номер патенту: 110968

Опубліковано: 10.03.2016

Автори: Нуазе Александр, Петітон Валері, Журлен Ів, Соваж-Венсен Жан

МПК: B24D 15/00, G02B 5/00, B24D 15/10 ...

Мітки: компонента, забезпечений, виготовлення, таким, пропускання, захищений, документ, захисний, оптичний, такого, компонент, компонентом, ефектом

Формула / Реферат:

1. Захисний оптичний компонент з плазмонним ефектом, призначений для спостереження при пропусканні, що містить:- два шари (101, 103) з прозорого діелектричного матеріалу,- металевий шар (102), розташований між згаданими шарами з прозорого діелектричного матеріалу з утворенням двох діелектричних меж розділення діелектрик-метал (105, 106) і структурований для утворення щонайменше на частині його поверхні хвилеподібних елементів...

Номер патенту: 95282

Опубліковано: 25.12.2014

Автори: Савченко Ірина Олександрівна, Студзинський Сергій Леонідович, Давиденко Ірина Іванівна, Давиденко Микола Олександрович

МПК: G02B 5/18, G03H 1/18, C08F 220/20, G02B 1/04 ...

Мітки: поліметалокомплексів, азобензолу, основі, оптичне, похідних, середовище

Формула / Реферат:

Оптичне середовище на основі поліметалокомплексів похідних азобензолу для запису дифракційних ґраток, поляризаційних голограм, створення поляризаційно-чутливих елементів рідкокристалічних дисплеїв, магніто- та електрооптичних модуляторів світла, яке складається з твердої прозорої підкладки, на яку послідовно нанесено прозорий електропровідний шар SnO2:Іn2О3, шар фоточутливого поліметалокомплексу похідного азобензолу, яке відрізняється тим, що...

Номер патенту: 94807

Опубліковано: 10.12.2014

Автори: Давиденко Ірина Іванівна, Давиденко Микола Олександрович, Савченко Ірина Олександрівна, Студзинський Сергій Леонідович

МПК: G02B 5/18, G03H 1/18, G02B 1/04, C08F 220/20 ...

Мітки: середовище, азополімерів, оптичне, основі

Формула / Реферат:

Оптичне середовище на основі азополімерів для запису дифракційних ґраток, поляризаційних голограм, створення поляризаційно-чутливих елементів рідкокристалічних дисплеїв, електрооптичних модуляторів світла, яке складається з твердої прозорої підкладки, на яку послідовно нанесено прозорий електропровідний шар SnO2:In2O3, шар фоточутливого азополімеру, яке відрізняється тим, що фоточутливим азополімером є азополімери загальної структурної...

Номер патенту: 106486

Опубліковано: 10.09.2014

Автори: Вернет Вольфганг, Ібн-Ельхадж Мухаммед, Мартц Жюльєн, Зайберле Хуберт

МПК: G02B 5/18

Мітки: пристрої, відповідні, рельєфні, мікроструктури, поверхні, спосіб, виготовлення

Формула / Реферат:

1. Спосіб тиражування рельєфної мікроструктури поверхні, що утворює візерунок, який включає стадії:- формування першого шару (21), що має рельєфну мікроструктуру поверхні, яка утворює візерунок, на другому шарі (22), причому перший шар містить перший матеріал, а другий шар містить другий матеріал, де товщина другого шару перевищує 60 нм;- створення матриці шляхом копіювання мікроструктури першого шару у другий шар із...

Номер патенту: 105851

Опубліковано: 25.06.2014

Автори: Сиромятніков Володимир Георгійович, Вретік Людмила Олександрівна, Гуменюк Людмила Миколаївна, Давиденко Микола Олександрович, Загній Валентина Володимирівна, Студзинський Сергій Леонідович

МПК: G03C 1/73, G02B 5/18, C08F 220/18, G02B 1/04 ...

Мітки: оптичне, поляризаційно-чутливе, середовище

Формула / Реферат:

Поляризаційно-чутливе оптичне середовище для дифракційних ґраток, поляризаційних голограм і орієнтації рідких кристалів, яке складається з твердої прозорої підкладки з нанесеною на неї плівкою фоточутливого в ультрафіолетовій області світла полімеру, яке відрізняється тим, що фоточутливим полімером є полімер на основі повторюваних ланок загальних структурних формул І та II:

Номер патенту: 105850

Опубліковано: 25.06.2014

Автори: Вретік Людмила Олександрівна, Загній Валентина Володимирівна, Студзинський Сергій Леонідович, Ніколаєва Олена Аркадіївна, Давиденко Микола Олександрович

МПК: C08F 220/20, G02B 1/04, G03C 1/73, G02B 5/18 ...

Мітки: поляризаційно-чутливе, середовище, оптичне

Формула / Реферат:

Поляризаційно-чутливе оптичне середовище для дифракційних ґраток, поляризаційних голограм і орієнтації рідких кристалів, яке складається з твердої прозорої підкладки з нанесеною на неї плівкою фоточутливого в ультрафіолетовій області світла полімеру, яке відрізняється тим, що фоточутливим полімером є полімер на основі повторюваних ланок загальних структурних формул І та II:

Номер патенту: 99596

Опубліковано: 10.09.2012

Автори: Кац Олександр Володимирович, Балахонова Наталія Олександрівна, Гавриков Володимир Костянтинович

МПК: G02B 5/18, G02B 27/10, H04J 14/02 ...

Мітки: вузькосмугових, пристрій, сигналів, роз'єднання, об'єднання

Формула / Реферат:

Пристрій для роз'єднання та об'єднання вузько смугових оптичних сигналів у вигляді лінійно поляризованих в одній площині поперечних електромагнітних хвиль, що відрізняються центральними довжинами хвиль, який містить ряд періодичних дифракційних решіток, причому штрихи кожної решітки перпендикулярні площині поляризації електромагнітних хвиль, яка співпадає з площиною падіння, кожна решітка виконана з можливістю просторового виділення у...

Номер патенту: 87482

Опубліковано: 27.07.2009

Автор: Дихтл Маріус

МПК: G02B 5/18, B42D 15/00

Мітки: елементом, даних, елемент, зображення, спосіб, папір, дифракційне, захисту, дифракційними, виготовлення, полями, носій, більше, одним

Формула / Реферат:

1. Дифракційне зображення з одним або більше дифракційними полями, кожне з яких містить у собі дифракційну картину, що впливає на електромагнітне випромінювання, яка складається з множини дифракційних ліній, причому ці дифракційні лінії характеризуються параметрами орієнтація, кривизна, відстань та профіль, яке відрізняється тим, що у дифракційному зображенні дифракційне поле, яке можливо окремо розрізнити неозброєним оком, містить у собі...

Номер патенту: 9725

Опубліковано: 30.09.1996

Автори: Лісовський Ігор Петрович, Євтєєв Сергій Анатольєвич, Індутний Іван Захарович, Романенко Петро Федорович, Бутенко Михайло Петрович, Стронський Олександр Володимирович, Робур Ігор Йосипович

МПК: G02B 5/18, G03C 5/00, B44F 1/00 ...

Мітки: матриці, cпосіб, тиражування, рельєфно-фазових, отримання, металевої, голограм

Формула / Реферат:

1. Способ получения металлической матри­цы для тиражирования рельефно-фазовых голо-грамм, включающий проектирование на светочувствительный слой подложки интерферен­ционной картины, образованной когерентными ла­зерными пучками, экспонирование, селективное травление светочувствительного слоя до получения рельефно-фазовой голограммы-ориганала, нанесе­ние на рельефно-фазовую голограмму гальваниче­ским осаждением никеля, отделение металлической...

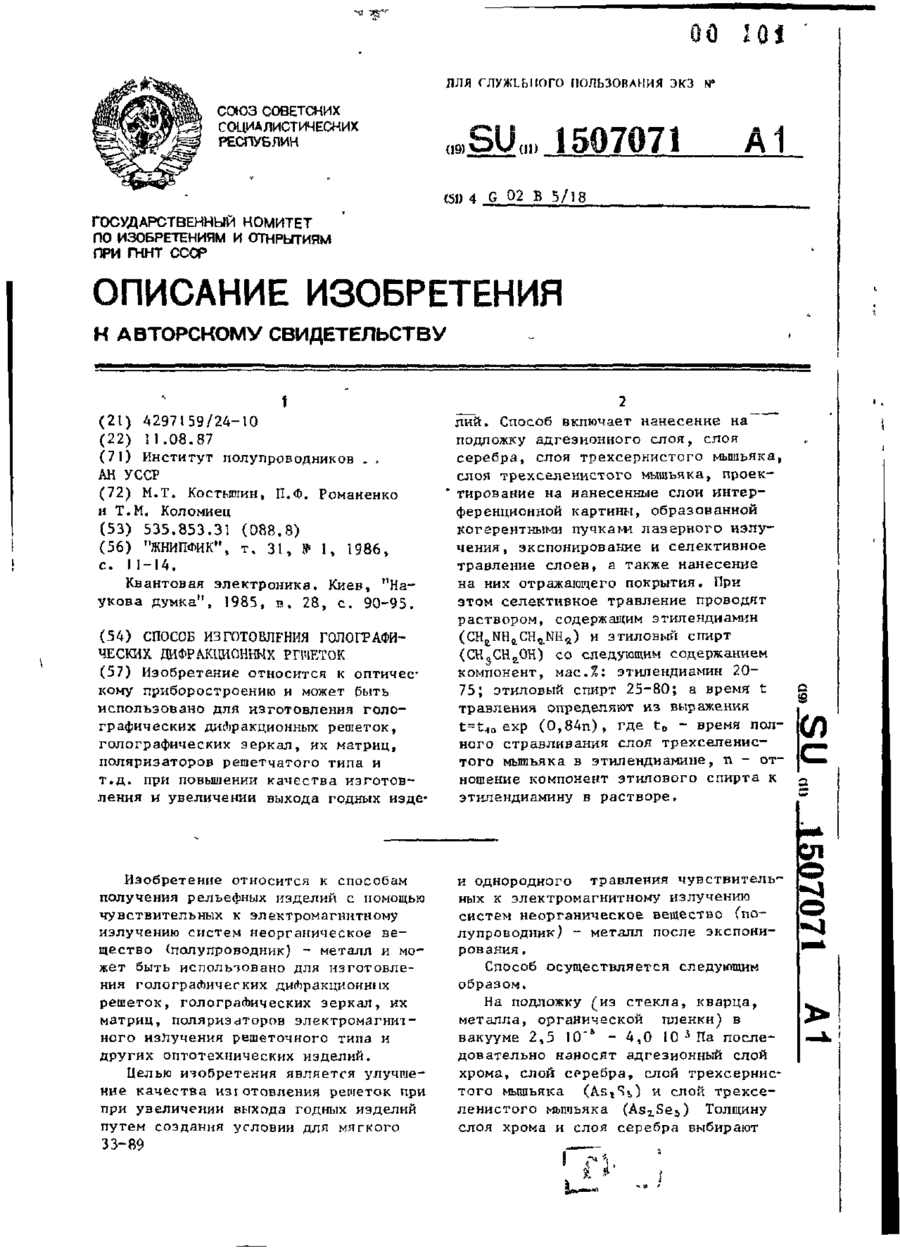

Номер патенту: 7442

Опубліковано: 29.09.1995

Автори: Костишин Максим Тимофійович, Романенко Петро Федорович, Коломієць Тетяна Михайлівна

МПК: G02B 5/18

Мітки: виготовлення, граток, спосіб, дифракційних, голографічних

Формула / Реферат:

Способ изготовления голографических дифрационных решеток, включающий нанесение на подложку адгезионного слоя, слоя серебра, слоя трех­сернистого мышьяка, слоя трехселенистого мышьяка, проектирование на нанесенные слои интерференци­онной картины, образованной когерентными пучками лазерного излучения, экспонирование и селективное травление слоев, а также нанесение на них отража­ющего покрытия, отличающийся тем, что, с целью повышения качества...

Номер патенту: 4737

Опубліковано: 28.12.1994

Автори: Стронський Олександр Володимирович, Романенко Петро Федорович, Робур Ігор Йосипович, Індутний Іван Захарович

МПК: G02B 5/18, G03H 1/18

Мітки: дифракційних, одержання, спосіб, голографічних, решіток

Формула / Реферат:

Способ получения топографических дифракционных решеток на светочувствительных системах As2Se3-As2S3-Ag включающий экспонирование указанной среды интерференционной картиной, образованной когерентными пучками излучения аргонового лазера, селективное травление в течение времениt=toexp(kn),где to ~ время полного стравливания слоя As2Se3, в растворе травителя,n - отношение содержания компонент раствора растворителя к...
