Пристрій для збору води з водостічної труби

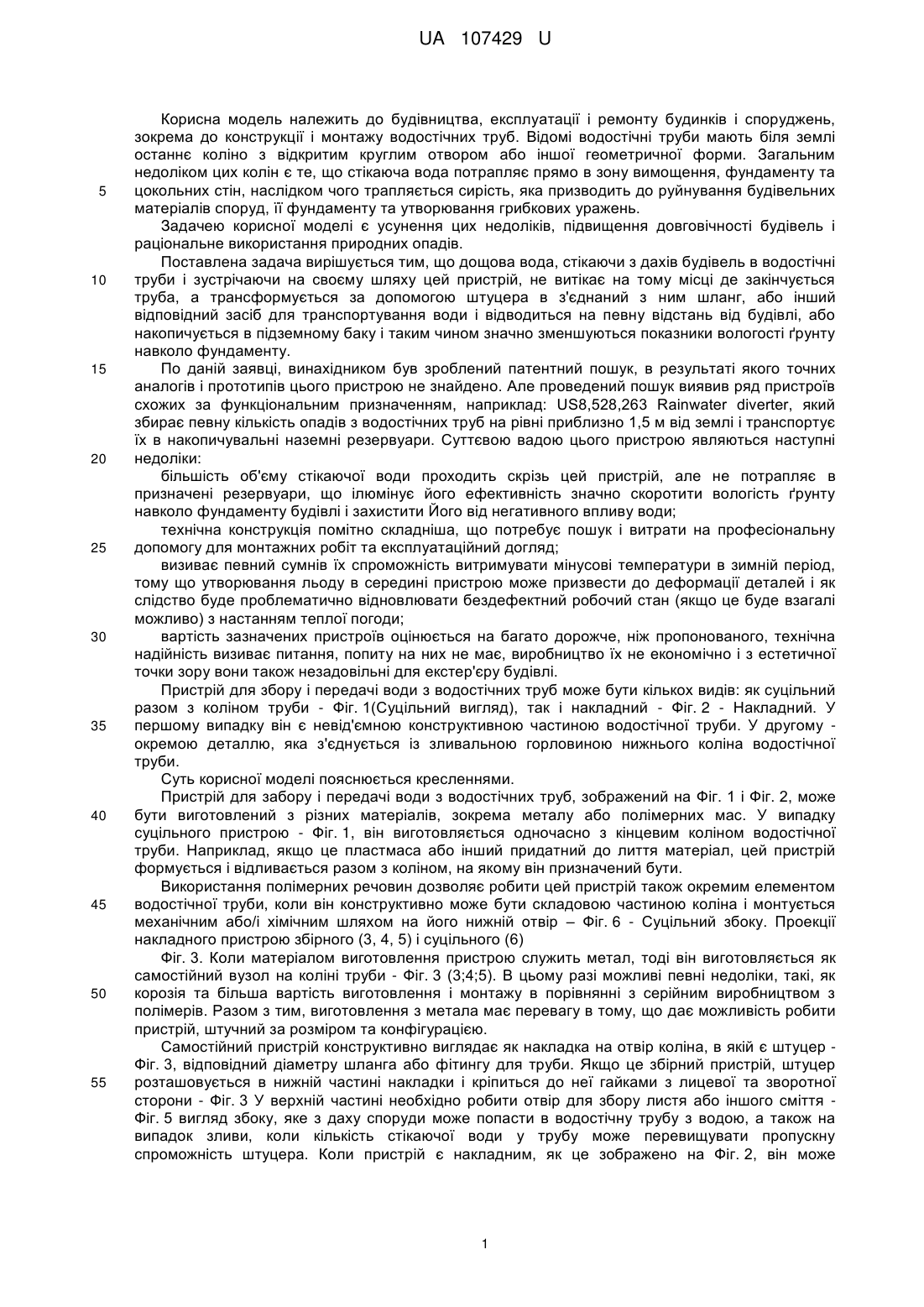

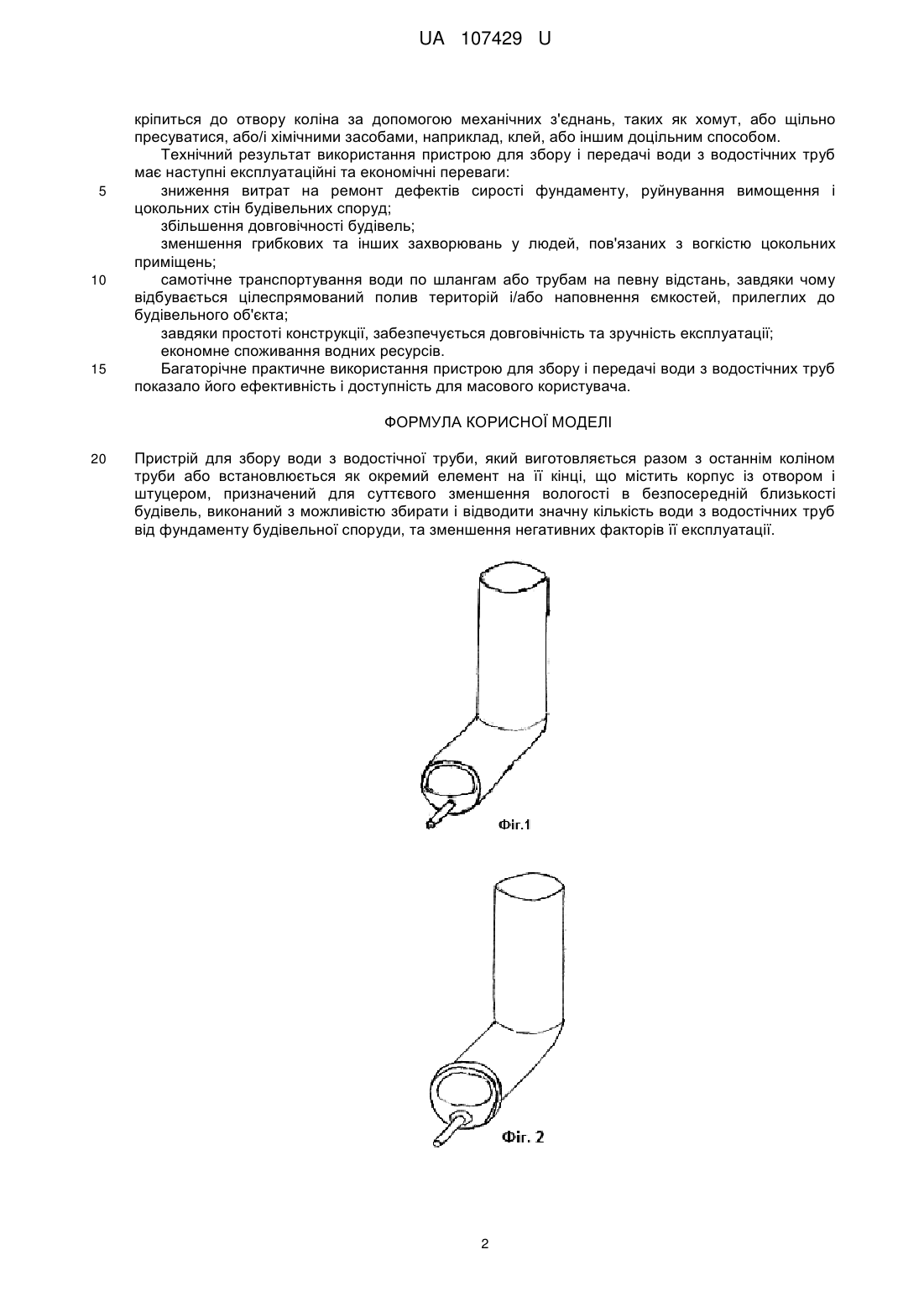

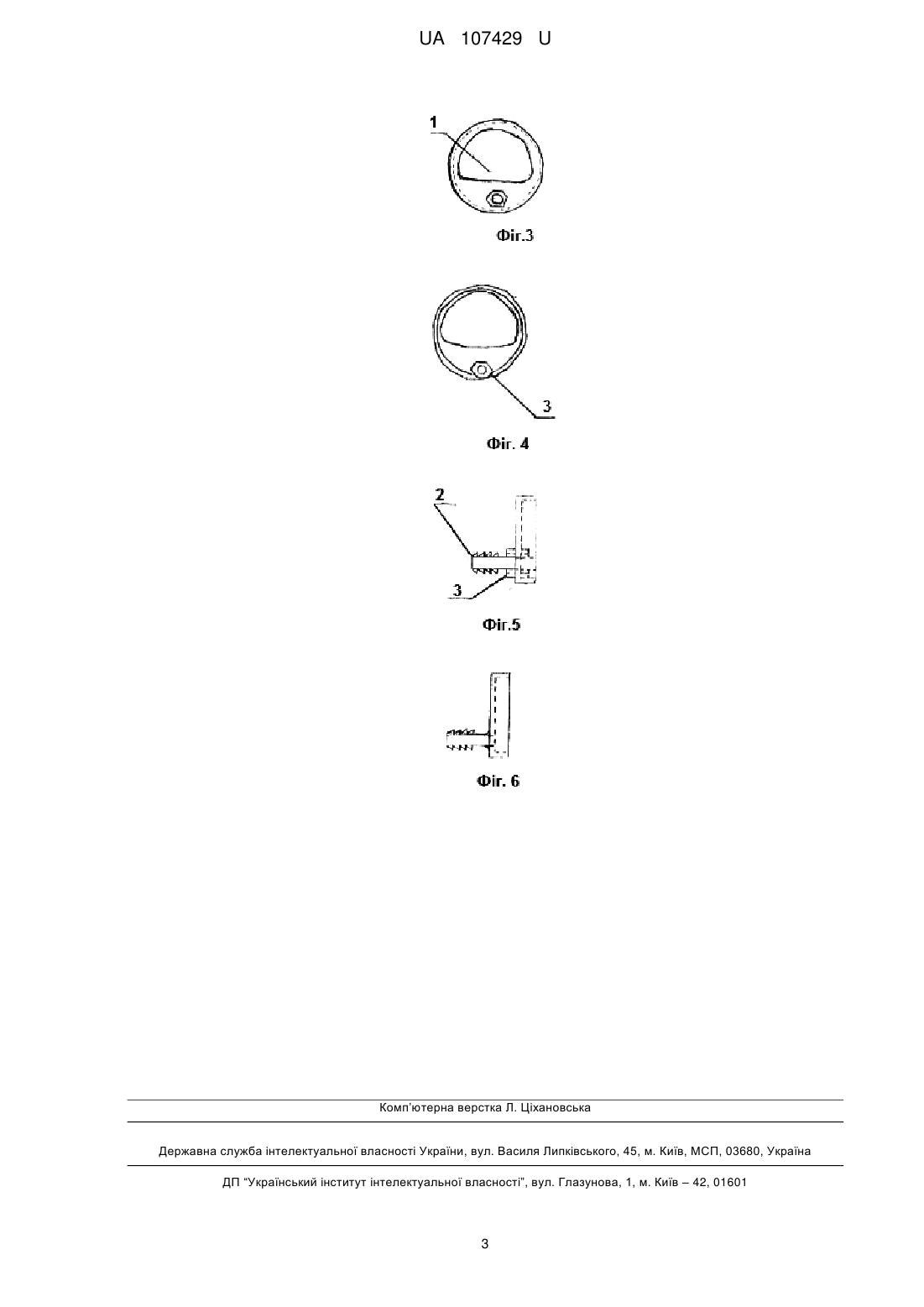

Реферат: UA 107429 U UA 107429 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва, експлуатації і ремонту будинків і споруджень, зокрема до конструкції і монтажу водостічних труб. Відомі водостічні труби мають біля землі останнє коліно з відкритим круглим отвором або іншої геометричної форми. Загальним недоліком цих колін є те, що стікаюча вода потрапляє прямо в зону вимощення, фундаменту та цокольних стін, наслідком чого трапляється сирість, яка призводить до руйнування будівельних матеріалів споруд, її фундаменту та утворювання грибкових уражень. Задачею корисної моделі є усунення цих недоліків, підвищення довговічності будівель і раціональне використання природних опадів. Поставлена задача вирішується тим, що дощова вода, стікаючи з дахів будівель в водостічні труби і зустрічаючи на своєму шляху цей пристрій, не витікає на тому місці де закінчується труба, а трансформується за допомогою штуцера в з'єднаний з ним шланг, або інший відповідний засіб для транспортування води і відводиться на певну відстань від будівлі, або накопичується в підземному баку і таким чином значно зменшуються показники вологості ґрунту навколо фундаменту. По даній заявці, винахідником був зроблений патентний пошук, в результаті якого точних аналогів і прототипів цього пристрою не знайдено. Але проведений пошук виявив ряд пристроїв схожих за функціональним призначенням, наприклад: US8,528,263 Rainwater diverter, який збирає певну кількість опадів з водостічних труб на рівні приблизно 1,5 м від землі і транспортує їх в накопичувальні наземні резервуари. Суттєвою вадою цього пристрою являються наступні недоліки: більшість об'єму стікаючої води проходить скрізь цей пристрій, але не потрапляє в призначені резервуари, що ілюмінує його ефективність значно скоротити вологість ґрунту навколо фундаменту будівлі і захистити Його від негативного впливу води; технічна конструкція помітно складніша, що потребує пошук і витрати на професіональну допомогу для монтажних робіт та експлуатаційний догляд; визиває певний сумнів їх спроможність витримувати мінусові температури в зимній період, тому що утворювання льоду в середині пристрою може призвести до деформації деталей і як слідство буде проблематично відновлювати бездефектний робочий стан (якщо це буде взагалі можливо) з настанням теплої погоди; вартість зазначених пристроїв оцінюється на багато дорожче, ніж пропонованого, технічна надійність визиває питання, попиту на них не має, виробництво їх не економічно і з естетичної точки зору вони також незадовільні для екстер'єру будівлі. Пристрій для збору і передачі води з водостічних труб може бути кількох видів: як суцільний разом з коліном труби - Фіг. 1(Суцільний вигляд), так і накладний - Фіг. 2 - Накладний. У першому випадку він є невід'ємною конструктивною частиною водостічної труби. У другому окремою деталлю, яка з'єднується із зливальною горловиною нижнього коліна водостічної труби. Суть корисної моделі пояснюється кресленнями. Пристрій для забору і передачі води з водостічних труб, зображений на Фіг. 1 і Фіг. 2, може бути виготовлений з різних матеріалів, зокрема металу або полімерних мас. У випадку суцільного пристрою - Фіг. 1, він виготовляється одночасно з кінцевим коліном водостічної труби. Наприклад, якщо це пластмаса або інший придатний до лиття матеріал, цей пристрій формується і відливається разом з коліном, на якому він призначений бути. Використання полімерних речовин дозволяє робити цей пристрій також окремим елементом водостічної труби, коли він конструктивно може бути складовою частиною коліна і монтується механічним або/і хімічним шляхом на його нижній отвір – Фіг. 6 - Суцільний збоку. Проекції накладного пристрою збірного (3, 4, 5) і суцільного (6) Фіг. 3. Коли матеріалом виготовлення пристрою служить метал, тоді він виготовляється як самостійний вузол на коліні труби - Фіг. 3 (3;4;5). В цьому разі можливі певні недоліки, такі, як корозія та більша вартість виготовлення і монтажу в порівнянні з серійним виробництвом з полімерів. Разом з тим, виготовлення з метала має перевагу в тому, що дає можливість робити пристрій, штучний за розміром та конфігурацією. Самостійний пристрій конструктивно виглядає як накладка на отвір коліна, в якій є штуцер Фіг. 3, відповідний діаметру шланга або фітингу для труби. Якщо це збірний пристрій, штуцер розташовується в нижній частині накладки і кріпиться до неї гайками з лицевої та зворотної сторони - Фіг. 3 У верхній частині необхідно робити отвір для збору листя або іншого сміття Фіг. 5 вигляд збоку, яке з даху споруди може попасти в водостічну трубу з водою, а також на випадок зливи, коли кількість стікаючої води у трубу може перевищувати пропускну спроможність штуцера. Коли пристрій є накладним, як це зображено на Фіг. 2, він може 1 UA 107429 U 5 10 15 кріпиться до отвору коліна за допомогою механічних з'єднань, таких як хомут, або щільно пресуватися, або/і хімічними засобами, наприклад, клей, або іншим доцільним способом. Технічний результат використання пристрою для збору і передачі води з водостічних труб має наступні експлуатаційні та економічні переваги: зниження витрат на ремонт дефектів сирості фундаменту, руйнування вимощення і цокольних стін будівельних споруд; збільшення довговічності будівель; зменшення грибкових та інших захворювань у людей, пов'язаних з вогкістю цокольних приміщень; самотічне транспортування води по шлангам або трубам на певну відстань, завдяки чому відбувається цілеспрямований полив територій і/або наповнення ємкостей, прилеглих до будівельного об'єкта; завдяки простоті конструкції, забезпечується довговічність та зручність експлуатації; економне споживання водних ресурсів. Багаторічне практичне використання пристрою для збору і передачі води з водостічних труб показало його ефективність і доступність для масового користувача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Пристрій для збору води з водостічної труби, який виготовляється разом з останнім коліном труби або встановлюється як окремий елемент на її кінці, що містить корпус із отвором і штуцером, призначений для суттєвого зменшення вологості в безпосередній близькості будівель, виконаний з можливістю збирати і відводити значну кількість води з водостічних труб від фундаменту будівельної споруди, та зменшення негативних факторів її експлуатації. 2 UA 107429 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
