Спосіб збору нафти і інших рідких нерозчинних (слаборозчинних) продуктів з поверхні води і пристрій (обладнання) для його реалізації

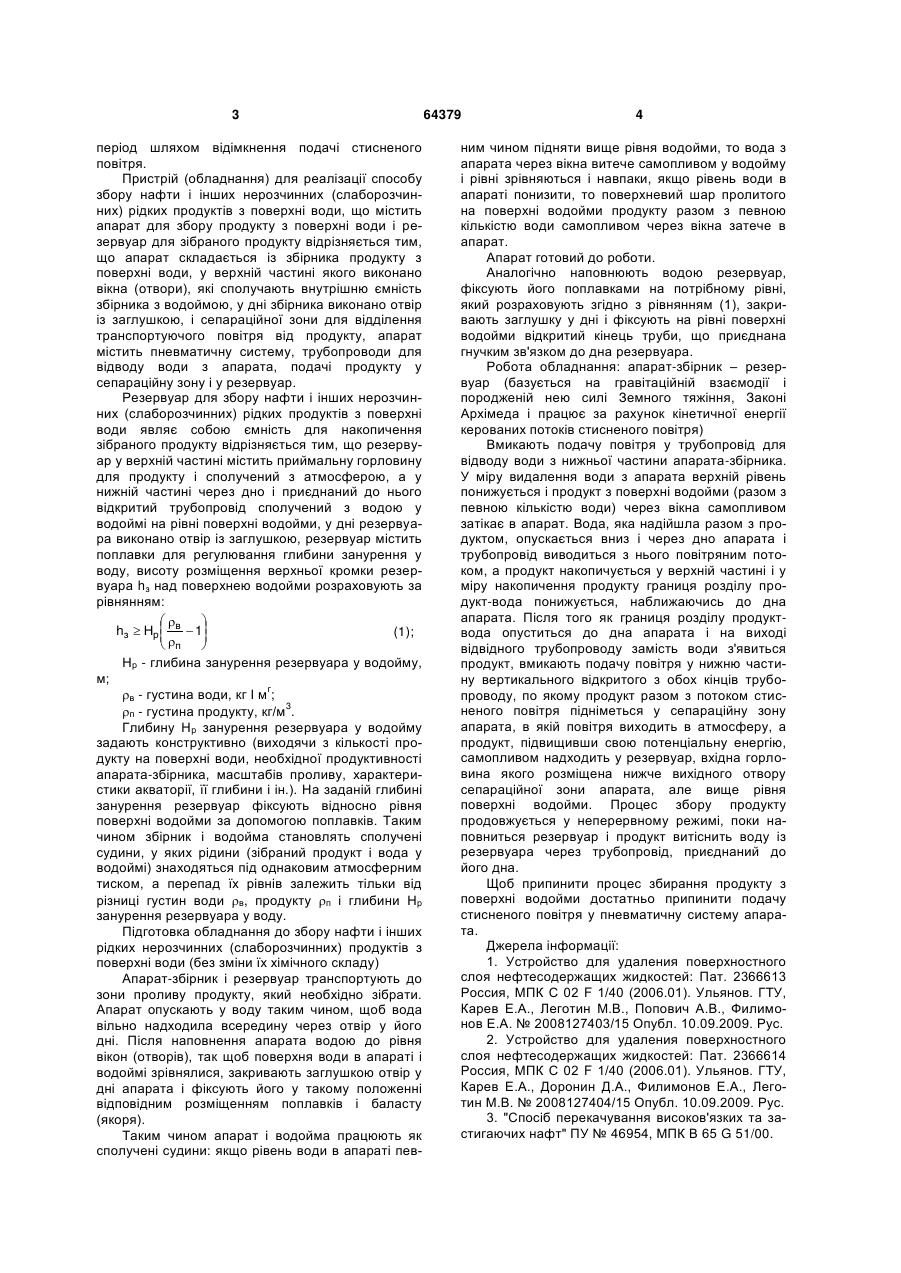

Спосіб збору нафти і інших нерозчинних (слаборозчинних) рідких продуктів з поверхні води, що включає збір продукту і подачу його у резервуар, який відрізняється тим, що пролитий на поверхні води рідкий продукт за допомогою спеціального апарата і стисненого повітря концентрують у неперервному або періодично-неперервному режимі 3 період шляхом відімкнення подачі стисненого повітря. Пристрій (обладнання) для реалізації способу збору нафти i інших нерозчинних (слаборозчинних) рідких продуктів з поверхні води, що містить апарат для збору продукту з поверхні води і резервуар для зібраного продукту відрізняється тим, що апарат складається із збірника продукту з поверхні води, у верхній частині якого виконано вікна (отвори), які сполучають внутрішню ємність збірника з водоймою, у дні збірника виконано отвір із заглушкою, і сепараційної зони для відділення транспортуючого повітря від продукту, апарат містить пневматичну систему, трубопроводи для відводу води з апарата, подачі продукту у сепараційну зону і у резервуар. Резервуар для збору нафти і інших нерозчинних (слаборозчинних) рідких продуктів з поверхні води являє собою ємність для накопичення зібраного продукту відрізняється тим, що резервуар у верхній частині містить приймальну горловину для продукту і сполучений з атмосферою, а у нижній частині через дно і приєднаний до нього відкритий трубопровід сполучений з водою у водоймі на рівні поверхні водойми, у дні резервуара виконано отвір із заглушкою, резервуар містить поплавки для регулювання глибини занурення у воду, висоту розміщення верхньої кромки резервуара hз над поверхнею водойми розраховують за рівнянням:   hз  Нр  в  1 (1);    п  Нр - глибина занурення резервуара у водойму, м; г в - густина води, кг І м ; 3 п - густина продукту, кг/м . Глибину Нр занурення резервуара у водойму задають конструктивно (виходячи з кількості продукту на поверхні води, необхідної продуктивності апарата-збірника, масштабів проливу, характеристики акваторії, її глибини і ін.). На заданій глибині занурення резервуар фіксують відносно рівня поверхні водойми за допомогою поплавків. Таким чином збірник і водойма становлять сполучені судини, у яких рідини (зібраний продукт і вода у водоймі) знаходяться під однаковим атмосферним тиском, а перепад їх рівнів залежить тільки від різниці густин води в, продукту п і глибини Нр занурення резервуара у воду. Підготовка обладнання до збору нафти і інших рідких нерозчинних (слаборозчинних) продуктів з поверхні води (без зміни їх хімічного складу) Апарат-збірник і резервуар транспортують до зони проливу продукту, який необхідно зібрати. Апарат опускають у воду таким чином, щоб вода вільно надходила всередину через отвір у його дні. Після наповнення апарата водою до рівня вікон (отворів), так щоб поверхня води в апараті і водоймі зрівнялися, закривають заглушкою отвір у дні апарата і фіксують його у такому положенні відповідним розміщенням поплавків і баласту (якоря). Таким чином апарат і водойма працюють як сполучені судини: якщо рівень води в апараті пев 64379 4 ним чином підняти вище рівня водойми, то вода з апарата через вікна витече самопливом у водойму і рівні зрівняються і навпаки, якщо рівень води в апараті понизити, то поверхневий шар пролитого на поверхні водойми продукту разом з певною кількістю води самопливом через вікна затече в апарат. Апарат готовий до роботи. Аналогічно наповнюють водою резервуар, фіксують його поплавками на потрібному рівні, який розраховують згідно з рівнянням (1), закривають заглушку у дні і фіксують на рівні поверхні водойми відкритий кінець труби, що приєднана гнучким зв'язком до дна резервуара. Робота обладнання: апарат-збірник – резервуар (базується на гравітаційній взаємодії і породженій нею силі Земного тяжіння, Законі Архімеда і працює за рахунок кінетичної енергії керованих потоків стисненого повітря) Вмикають подачу повітря у трубопровід для відводу води з нижньої частини апарата-збірника. У міру видалення води з апарата верхній рівень понижується і продукт з поверхні водойми (разом з певною кількістю води) через вікна самопливом затікає в апарат. Вода, яка надійшла разом з продуктом, опускається вниз і через дно апарата і трубопровід виводиться з нього повітряним потоком, а продукт накопичується у верхній частині і у міру накопичення продукту границя розділу продукт-вода понижується, наближаючись до дна апарата. Після того як границя розділу продуктвода опуститься до дна апарата і на виході відвідного трубопроводу замість води з'явиться продукт, вмикають подачу повітря у нижню частину вертикального відкритого з обох кінців трубопроводу, по якому продукт разом з потоком стисненого повітря підніметься у сепараційну зону апарата, в якій повітря виходить в атмосферу, а продукт, підвищивши свою потенціальну енергію, самопливом надходить у резервуар, вхідна горловина якого розміщена нижче вихідного отвору сепараційної зони апарата, але вище рівня поверхні водойми. Процес збору продукту продовжується у неперервному режимі, поки наповниться резервуар і продукт витіснить воду із резервуара через трубопровід, приєднаний до його дна. Щоб припинити процес збирання продукту з поверхні водойми достатньо припинити подачу стисненого повітря у пневматичну систему апарата. Джерела iнформації: 1. Устройство для удаления поверхностного слоя нефтесодержащих жидкостей: Пат. 2366613 Россия, МПК С 02 F 1/40 (2006.01). Ульянов. ГТУ, Карев Е.А., Леготин М.В., Попович А.В., Филимонов Е.А. № 2008127403/15 Опубл. 10.09.2009. Рус. 2. Устройство для удаления поверхностного слоя нефтесодержащих жидкостей: Пат. 2366614 Россия, МПК С 02 F 1/40 (2006.01). Ульянов. ГТУ, Карев Е.А., Доронин Д.А., Филимонов Е.А., Леготин М.В. № 2008127404/15 Опубл. 10.09.2009. Рус. 3. "Спосіб перекачування високов'язких та застигаючих нафт" ПУ № 46954, МПК В 65 G 51/00. 5 4. Гельперин Н.И… Основные процессы и аппараты химической технологии. М.: Химия, 1981. Комп’ютерна верстка Г. Паяльніков 64379 6 5. Яворский. Б.М., Детлаф А.А… Справочник по физике М.: Наука, 1990. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
