Блок для охолодження і очищення повітря, передбачений для установки для кріогенної дистиляції повітря

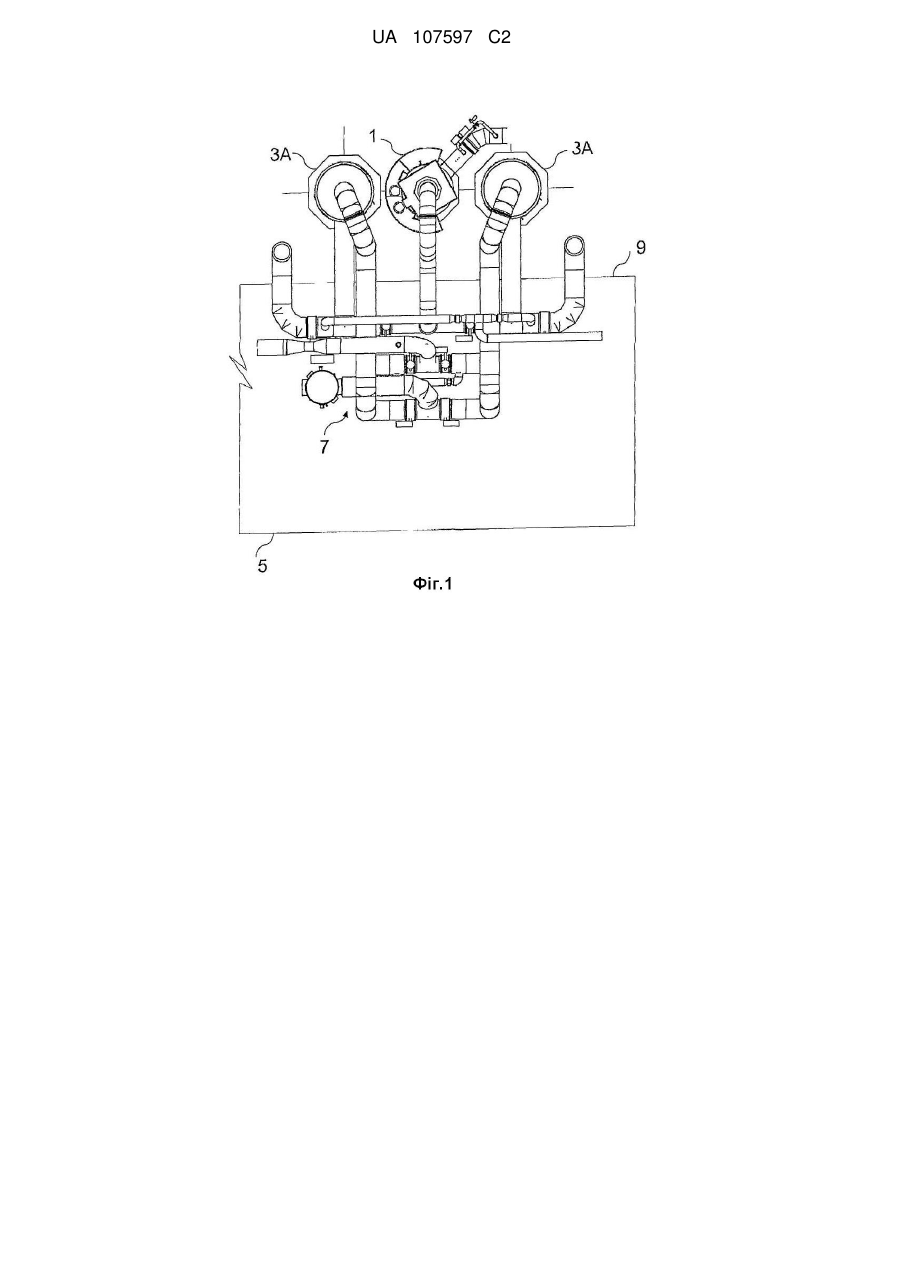

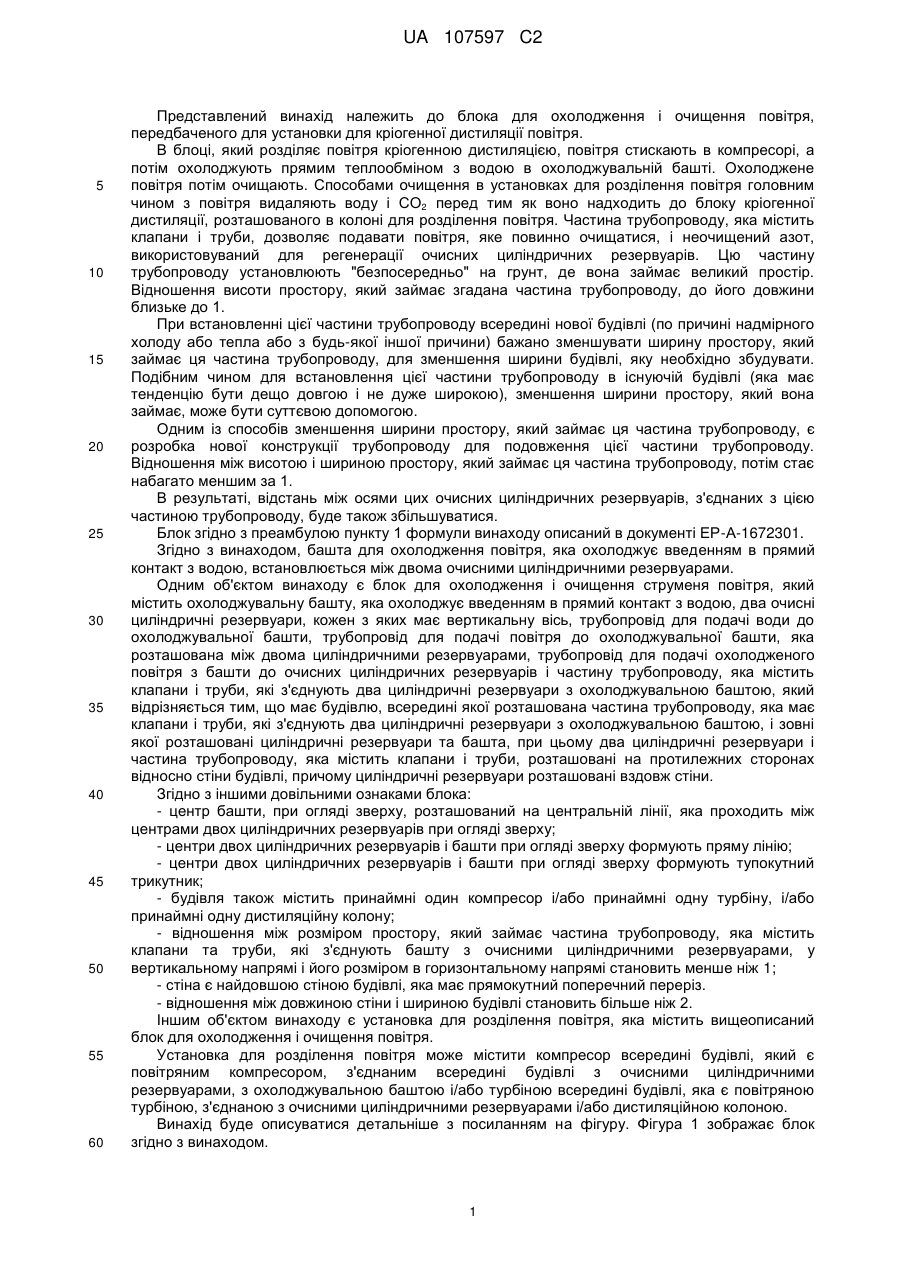

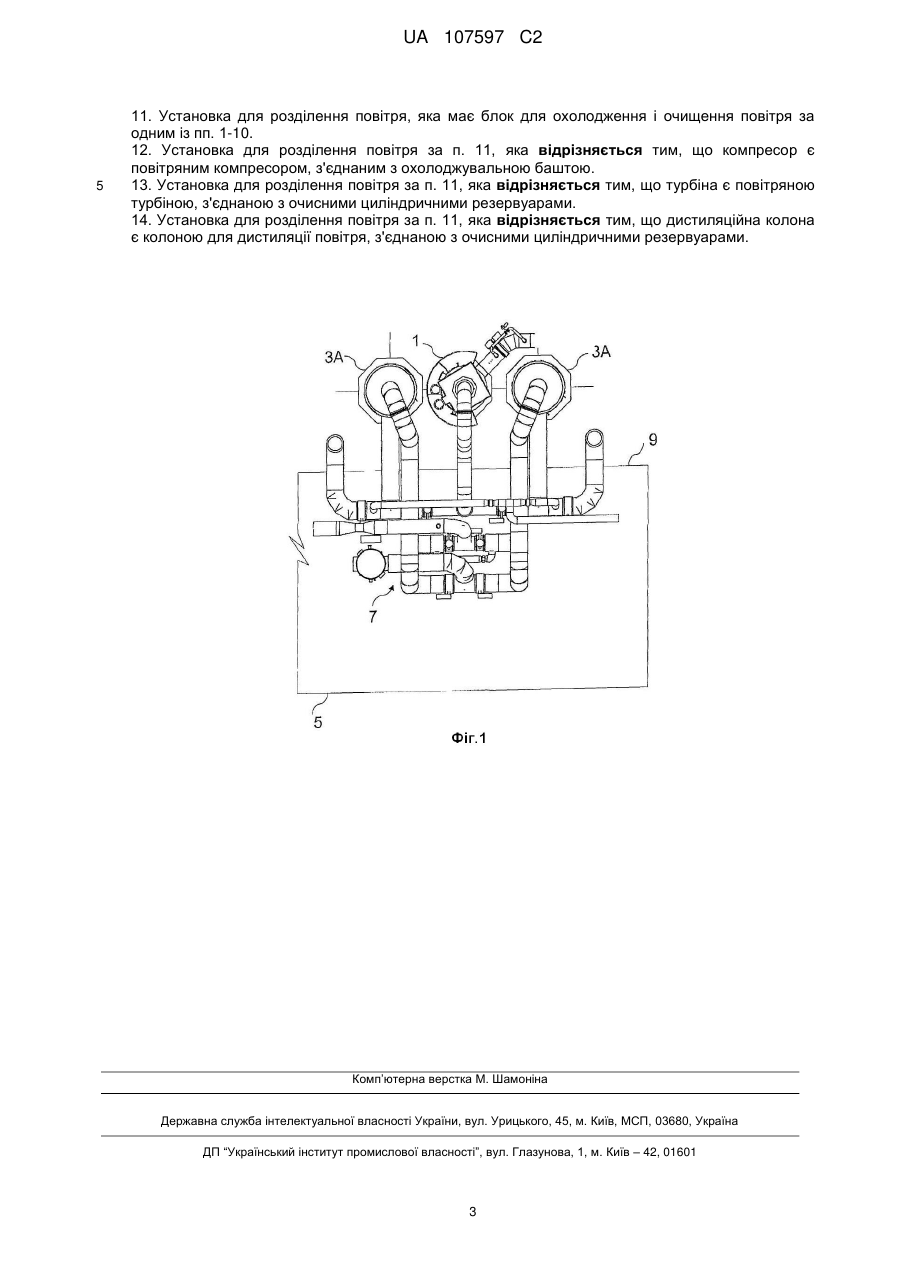

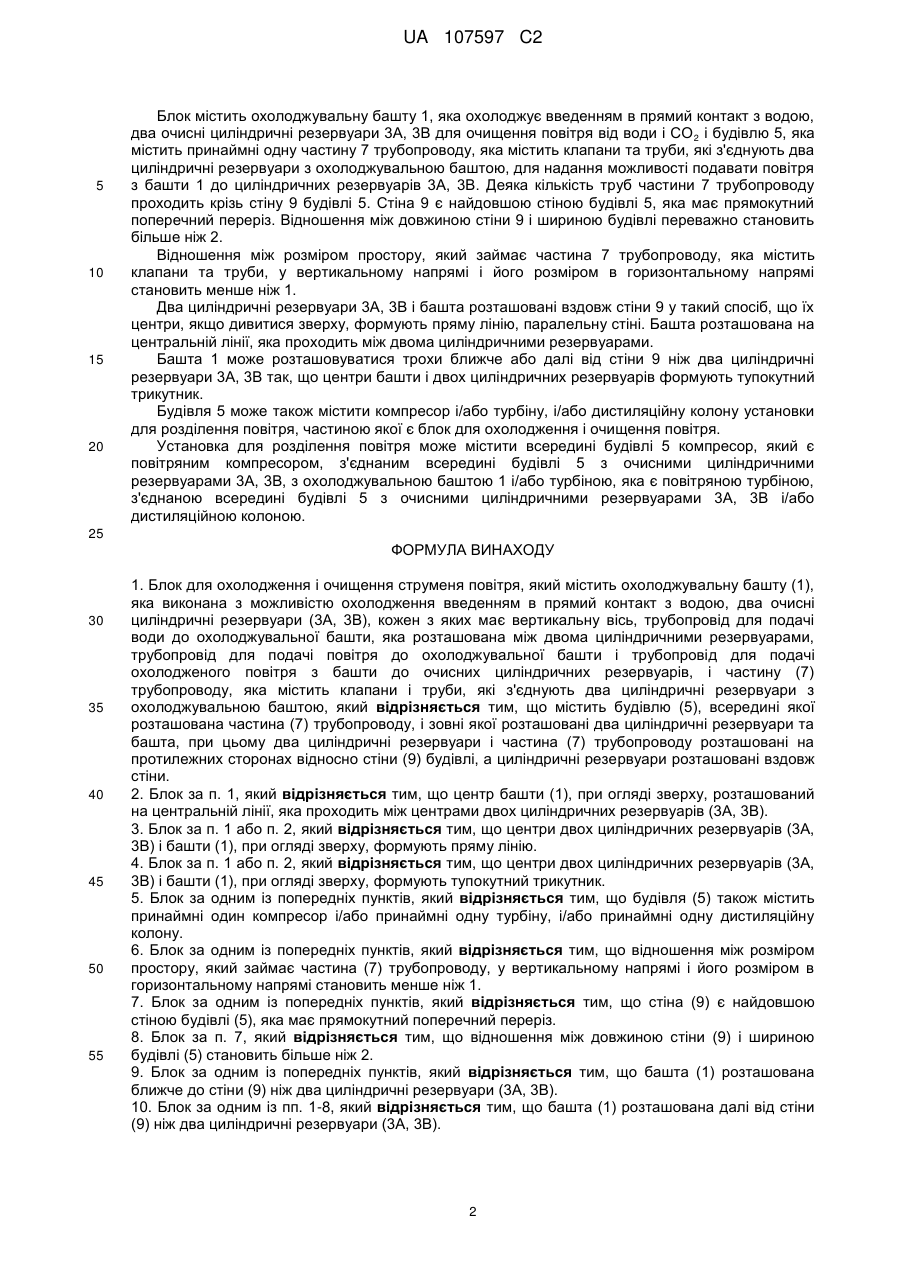

Реферат: Блок для охолодження і очищення струменя повітря містить будівлю, охолоджувальну башту (1) для охолодження введенням в прямий контакт з водою, два очисні циліндричні резервуари (3А, 3В), кожен з яких має вертикальну вісь, трубопровід для подачі води до охолоджувальної башти, трубопровід для подачі повітря до охолоджувальної башти, трубопровід для подачі охолодженого повітря з башти до очисних циліндричних резервуарів і частину (7) трубопроводу, яка містить клапани і труби для з'єднання двох циліндричних резервуарів з охолоджувальною баштою, при цьому ця частина трубопроводу розташована всередині будівлі (5), а два циліндричні резервуари і башта розташовані зовні будівлі, при цьому два циліндричні резервуари і частина (7) трубопроводу розташовані на протилежних сторонах відносно стіни (9) будівлі, при цьому циліндричні резервуари розташовані вздовж стіни, а башта розташована між двома циліндричними резервуарами. UA 107597 C2 (12) UA 107597 C2 UA 107597 C2 5 10 15 20 25 30 35 40 45 50 55 60 Представлений винахід належить до блока для охолодження і очищення повітря, передбаченого для установки для кріогенної дистиляції повітря. В блоці, який розділяє повітря кріогенною дистиляцією, повітря стискають в компресорі, а потім охолоджують прямим теплообміном з водою в охолоджувальній башті. Охолоджене повітря потім очищають. Способами очищення в установках для розділення повітря головним чином з повітря видаляють воду і СО2 перед тим як воно надходить до блоку кріогенної дистиляції, розташованого в колоні для розділення повітря. Частина трубопроводу, яка містить клапани і труби, дозволяє подавати повітря, яке повинно очищатися, і неочищений азот, використовуваний для регенерації очисних циліндричних резервуарів. Цю частину трубопроводу установлюють "безпосередньо" на грунт, де вона займає великий простір. Відношення висоти простору, який займає згадана частина трубопроводу, до його довжини близьке до 1. При встановленні цієї частини трубопроводу всередині нової будівлі (по причині надмірного холоду або тепла або з будь-якої іншої причини) бажано зменшувати ширину простору, який займає ця частина трубопроводу, для зменшення ширини будівлі, яку необхідно збудувати. Подібним чином для встановлення цієї частини трубопроводу в існуючій будівлі (яка має тенденцію бути дещо довгою і не дуже широкою), зменшення ширини простору, який вона займає, може бути суттєвою допомогою. Одним із способів зменшення ширини простору, який займає ця частина трубопроводу, є розробка нової конструкції трубопроводу для подовження цієї частини трубопроводу. Відношення між висотою і шириною простору, який займає ця частина трубопроводу, потім стає набагато меншим за 1. В результаті, відстань між осями цих очисних циліндричних резервуарів, з'єднаних з цією частиною трубопроводу, буде також збільшуватися. Блок згідно з преамбулою пункту 1 формули винаходу описаний в документі ЕР-А-1672301. Згідно з винаходом, башта для охолодження повітря, яка охолоджує введенням в прямий контакт з водою, встановлюється між двома очисними циліндричними резервуарами. Одним об'єктом винаходу є блок для охолодження і очищення струменя повітря, який містить охолоджувальну башту, яка охолоджує введенням в прямий контакт з водою, два очисні циліндричні резервуари, кожен з яких має вертикальну вісь, трубопровід для подачі води до охолоджувальної башти, трубопровід для подачі повітря до охолоджувальної башти, яка розташована між двома циліндричними резервуарами, трубопровід для подачі охолодженого повітря з башти до очисних циліндричних резервуарів і частину трубопроводу, яка містить клапани і труби, які з'єднують два циліндричні резервуари з охолоджувальною баштою, який відрізняється тим, що має будівлю, всередині якої розташована частина трубопроводу, яка має клапани і труби, які з'єднують два циліндричні резервуари з охолоджувальною баштою, і зовні якої розташовані циліндричні резервуари та башта, при цьому два циліндричні резервуари і частина трубопроводу, яка містить клапани і труби, розташовані на протилежних сторонах відносно стіни будівлі, причому циліндричні резервуари розташовані вздовж стіни. Згідно з іншими довільними ознаками блока: - центр башти, при огляді зверху, розташований на центральній лінії, яка проходить між центрами двох циліндричних резервуарів при огляді зверху; - центри двох циліндричних резервуарів і башти при огляді зверху формують пряму лінію; - центри двох циліндричних резервуарів і башти при огляді зверху формують тупокутний трикутник; - будівля також містить принаймні один компресор і/або принаймні одну турбіну, і/або принаймні одну дистиляційну колону; - відношення між розміром простору, який займає частина трубопроводу, яка містить клапани та труби, які з'єднують башту з очисними циліндричними резервуарами, у вертикальному напрямі і його розміром в горизонтальному напрямі становить менше ніж 1; - стіна є найдовшою стіною будівлі, яка має прямокутний поперечний переріз. - відношення між довжиною стіни і шириною будівлі становить більше ніж 2. Іншим об'єктом винаходу є установка для розділення повітря, яка містить вищеописаний блок для охолодження і очищення повітря. Установка для розділення повітря може містити компресор всередині будівлі, який є повітряним компресором, з'єднаним всередині будівлі з очисними циліндричними резервуарами, з охолоджувальною баштою і/або турбіною всередині будівлі, яка є повітряною турбіною, з'єднаною з очисними циліндричними резервуарами і/або дистиляційною колоною. Винахід буде описуватися детальніше з посиланням на фігуру. Фігура 1 зображає блок згідно з винаходом. 1 UA 107597 C2 5 10 15 20 Блок містить охолоджувальну башту 1, яка охолоджує введенням в прямий контакт з водою, два очисні циліндричні резервуари 3А, 3В для очищення повітря від води і СО 2 і будівлю 5, яка містить принаймні одну частину 7 трубопроводу, яка містить клапани та труби, які з'єднують два циліндричні резервуари з охолоджувальною баштою, для надання можливості подавати повітря з башти 1 до циліндричних резервуарів 3А, 3В. Деяка кількість труб частини 7 трубопроводу проходить крізь стіну 9 будівлі 5. Стіна 9 є найдовшою стіною будівлі 5, яка має прямокутний поперечний переріз. Відношення між довжиною стіни 9 і шириною будівлі переважно становить більше ніж 2. Відношення між розміром простору, який займає частина 7 трубопроводу, яка містить клапани та труби, у вертикальному напрямі і його розміром в горизонтальному напрямі становить менше ніж 1. Два циліндричні резервуари 3А, 3В і башта розташовані вздовж стіни 9 у такий спосіб, що їх центри, якщо дивитися зверху, формують пряму лінію, паралельну стіні. Башта розташована на центральній лінії, яка проходить між двома циліндричними резервуарами. Башта 1 може розташовуватися трохи ближче або далі від стіни 9 ніж два циліндричні резервуари 3А, 3В так, що центри башти і двох циліндричних резервуарів формують тупокутний трикутник. Будівля 5 може також містити компресор і/або турбіну, і/або дистиляційну колону установки для розділення повітря, частиною якої є блок для охолодження і очищення повітря. Установка для розділення повітря може містити всередині будівлі 5 компресор, який є повітряним компресором, з'єднаним всередині будівлі 5 з очисними циліндричними резервуарами 3А, 3В, з охолоджувальною баштою 1 і/або турбіною, яка є повітряною турбіною, з'єднаною всередині будівлі 5 з очисними циліндричними резервуарами 3А, 3В і/або дистиляційною колоною. 25 ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 1. Блок для охолодження і очищення струменя повітря, який містить охолоджувальну башту (1), яка виконана з можливістю охолодження введенням в прямий контакт з водою, два очисні циліндричні резервуари (3А, 3В), кожен з яких має вертикальну вісь, трубопровід для подачі води до охолоджувальної башти, яка розташована між двома циліндричними резервуарами, трубопровід для подачі повітря до охолоджувальної башти і трубопровід для подачі охолодженого повітря з башти до очисних циліндричних резервуарів, і частину (7) трубопроводу, яка містить клапани і труби, які з'єднують два циліндричні резервуари з охолоджувальною баштою, який відрізняється тим, що містить будівлю (5), всередині якої розташована частина (7) трубопроводу, і зовні якої розташовані два циліндричні резервуари та башта, при цьому два циліндричні резервуари і частина (7) трубопроводу розташовані на протилежних сторонах відносно стіни (9) будівлі, а циліндричні резервуари розташовані вздовж стіни. 2. Блок за п. 1, який відрізняється тим, що центр башти (1), при огляді зверху, розташований на центральній лінії, яка проходить між центрами двох циліндричних резервуарів (3А, 3В). 3. Блок за п. 1 або п. 2, який відрізняється тим, що центри двох циліндричних резервуарів (3А, 3В) і башти (1), при огляді зверху, формують пряму лінію. 4. Блок за п. 1 або п. 2, який відрізняється тим, що центри двох циліндричних резервуарів (3А, 3В) і башти (1), при огляді зверху, формують тупокутний трикутник. 5. Блок за одним із попередніх пунктів, який відрізняється тим, що будівля (5) також міститьпринаймні один компресор і/або принаймні одну турбіну, і/або принаймні одну дистиляційну колону. 6. Блок за одним із попередніх пунктів, який відрізняється тим, що відношення між розміром простору, який займає частина (7) трубопроводу, у вертикальному напрямі і його розміром в горизонтальному напрямі становить менше ніж 1. 7. Блок за одним із попередніх пунктів, який відрізняється тим, що стіна (9) є найдовшою стіною будівлі (5), яка має прямокутний поперечний переріз. 8. Блок за п. 7, який відрізняється тим, що відношення між довжиною стіни (9) і шириною будівлі (5) становить більше ніж 2. 9. Блок за одним із попередніх пунктів, який відрізняється тим, що башта (1) розташована ближче до стіни (9) ніж два циліндричні резервуари (3А, 3В). 10. Блок за одним із пп. 1-8, який відрізняється тим, що башта (1) розташована далі від стіни (9) ніж два циліндричні резервуари (3А, 3В). 2 UA 107597 C2 5 11. Установка для розділення повітря, яка має блок для охолодження і очищення повітря за одним із пп. 1-10. 12. Установка для розділення повітря за п. 11, яка відрізняється тим, що компресор є повітряним компресором, з'єднаним з охолоджувальною баштою. 13. Установка для розділення повітря за п. 11, яка відрізняється тим, що турбіна є повітряною турбіною, з'єднаною з очисними циліндричними резервуарами. 14. Установка для розділення повітря за п. 11, яка відрізняється тим, що дистиляційна колона є колоною для дистиляції повітря, з'єднаною з очисними циліндричними резервуарами. Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
