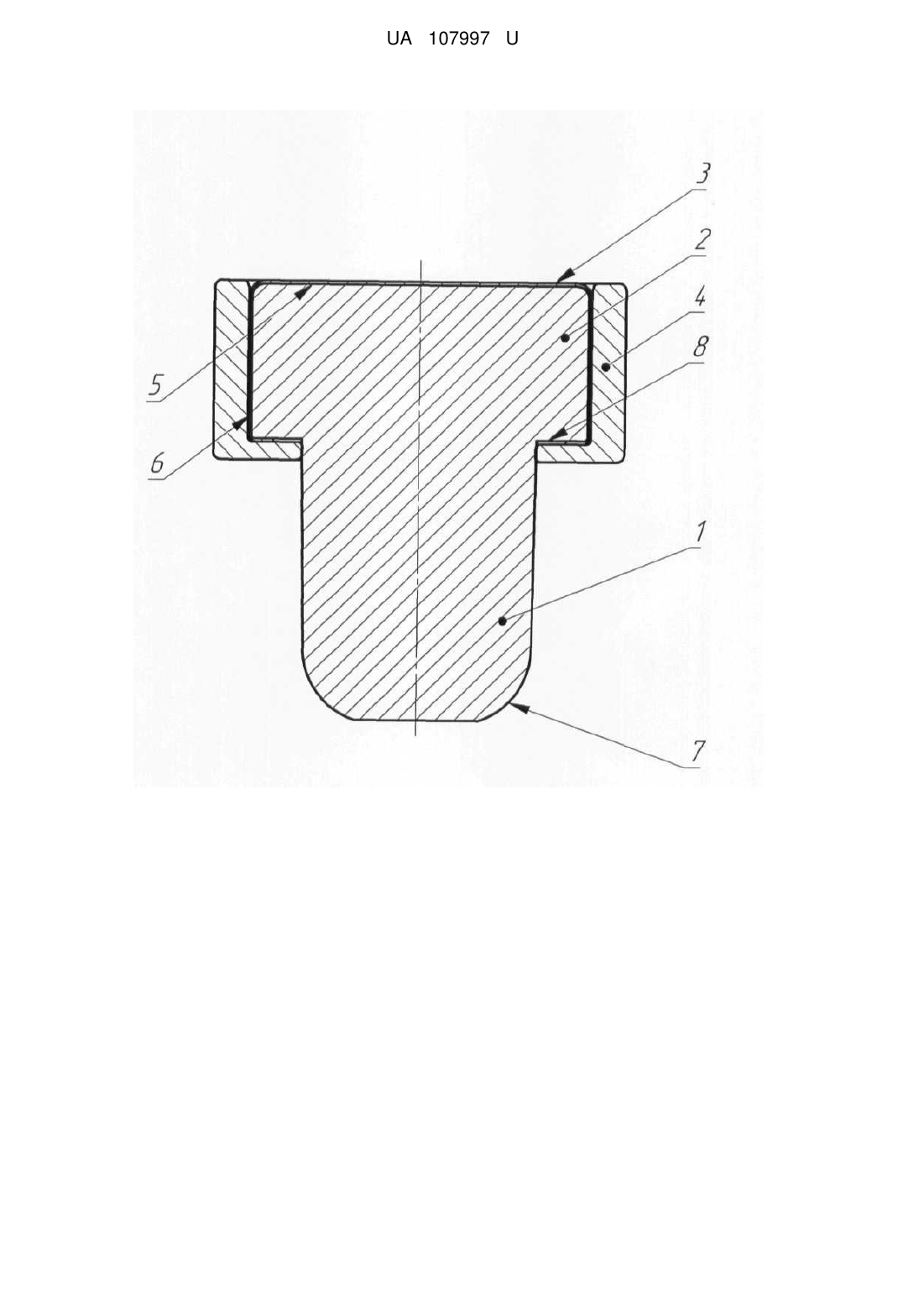

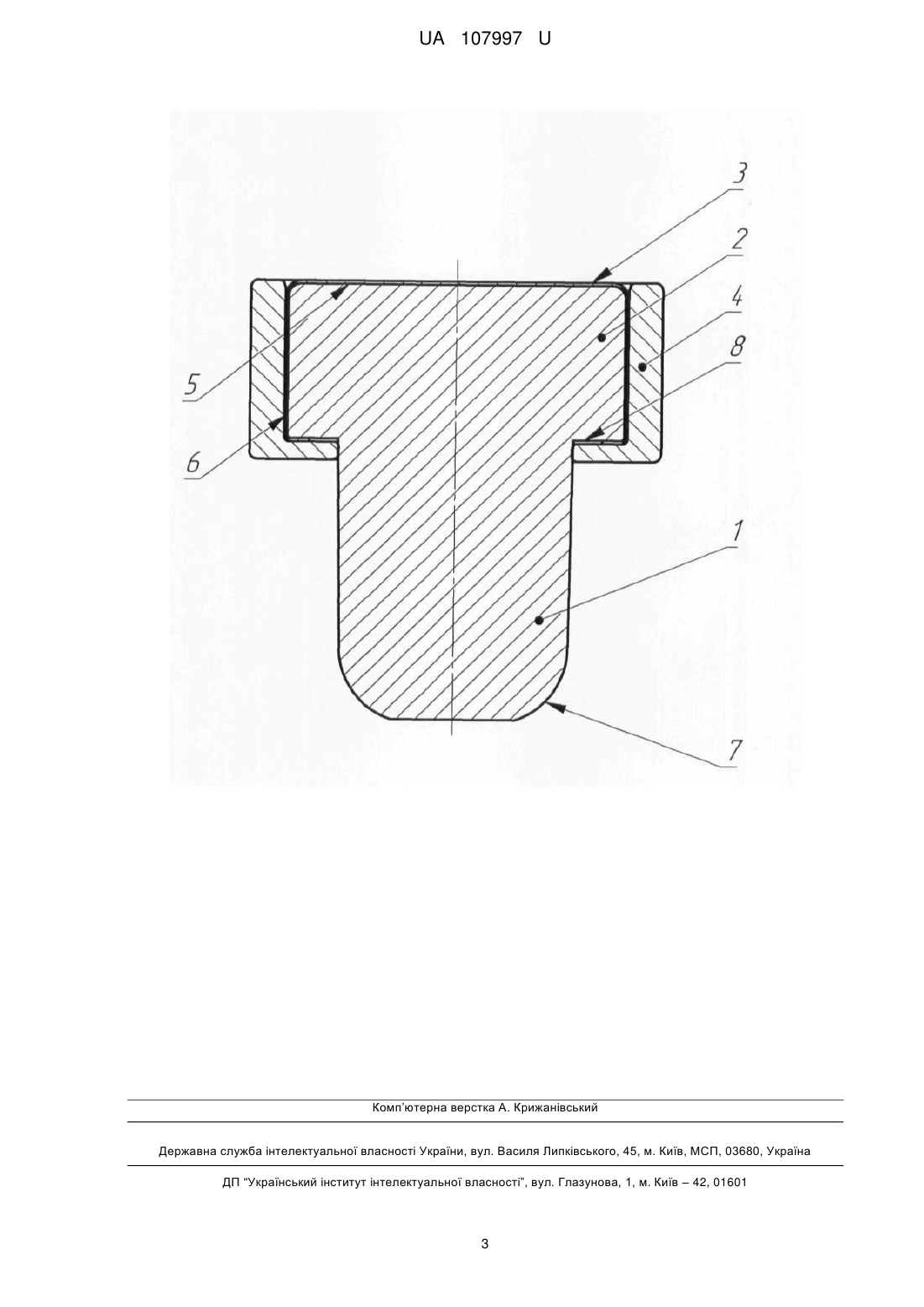

Пробка для пляшки

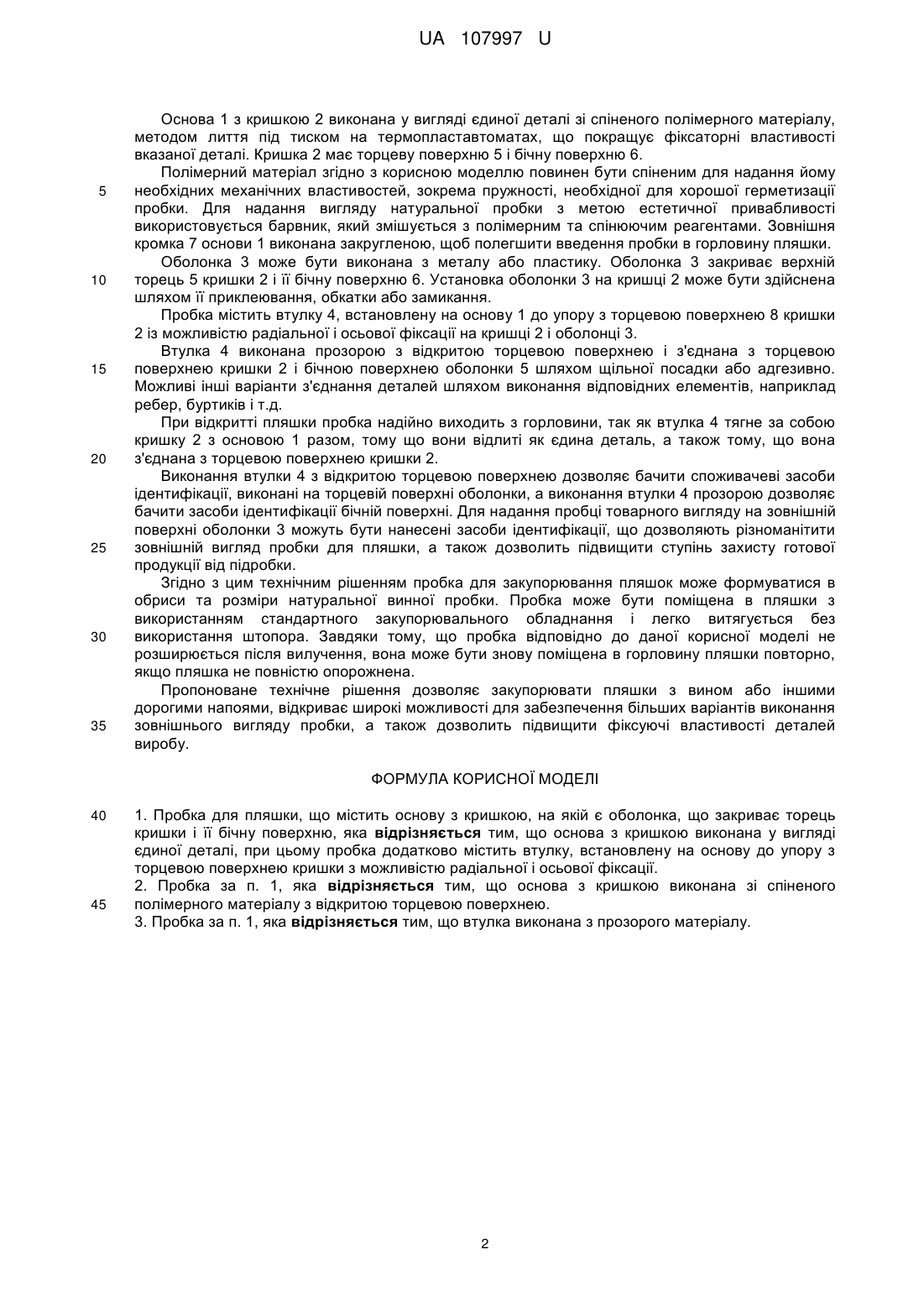

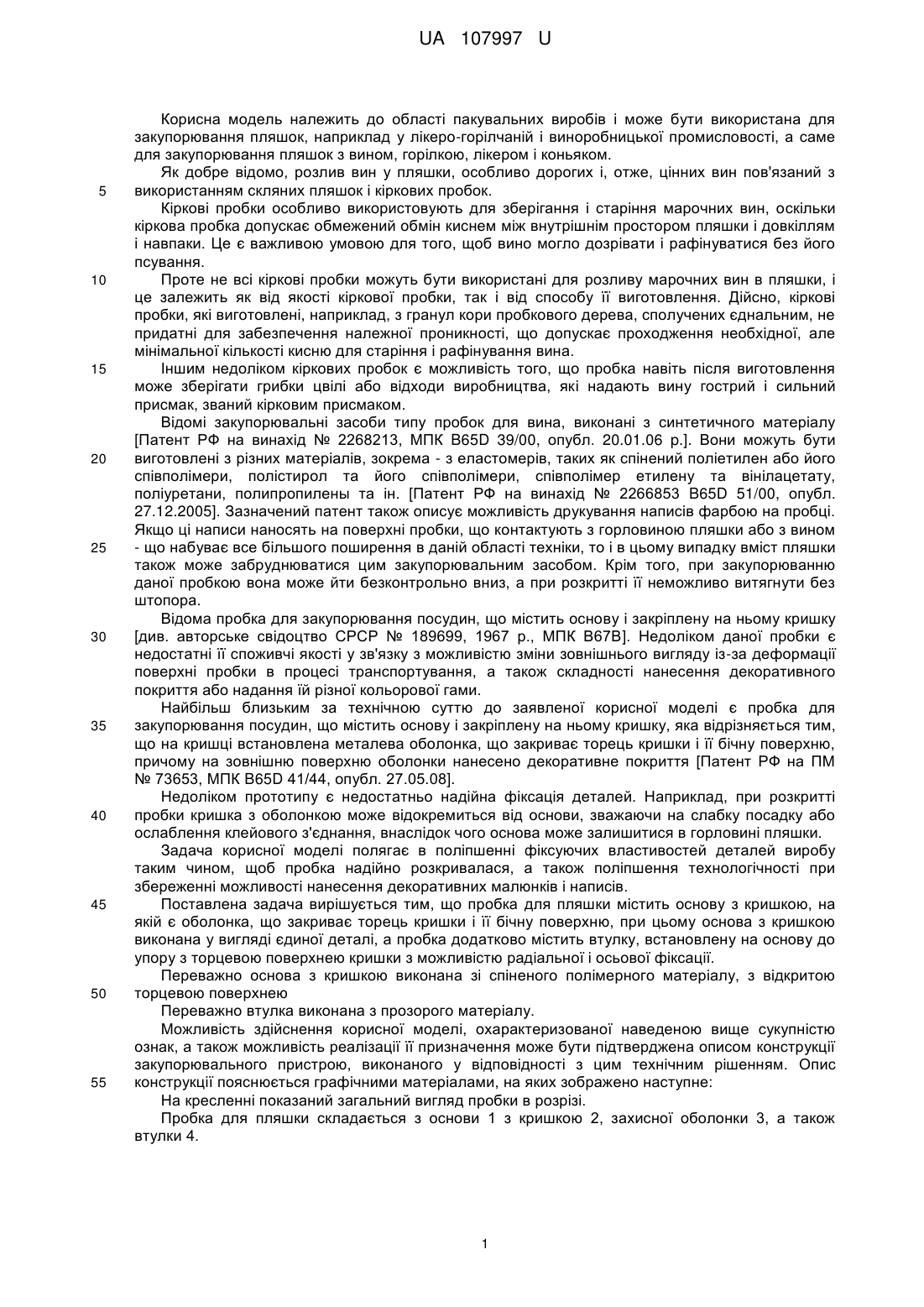

Реферат: Пробка для пляшки містить основу з кришкою, на якій є оболонка, що закриває торець кришки і її бічну поверхню. Основа з кришкою виконана у вигляді єдиної деталі, при цьому пробка додатково містить втулку, встановлену на основу до упору з торцевою поверхнею кришки з можливістю радіальної і осьової фіксації. UA 107997 U (54) ПРОБКА ДЛЯ ПЛЯШКИ UA 107997 U UA 107997 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області пакувальних виробів і може бути використана для закупорювання пляшок, наприклад у лікеро-горілчаній і виноробницької промисловості, а саме для закупорювання пляшок з вином, горілкою, лікером і коньяком. Як добре відомо, розлив вин у пляшки, особливо дорогих і, отже, цінних вин пов'язаний з використанням скляних пляшок і кіркових пробок. Кіркові пробки особливо використовують для зберігання і старіння марочних вин, оскільки кіркова пробка допускає обмежений обмін киснем між внутрішнім простором пляшки і довкіллям і навпаки. Це є важливою умовою для того, щоб вино могло дозрівати і рафінуватися без його псування. Проте не всі кіркові пробки можуть бути використані для розливу марочних вин в пляшки, і це залежить як від якості кіркової пробки, так і від способу її виготовлення. Дійсно, кіркові пробки, які виготовлені, наприклад, з гранул кори пробкового дерева, сполучених єднальним, не придатні для забезпечення належної проникності, що допускає проходження необхідної, але мінімальної кількості кисню для старіння і рафінування вина. Іншим недоліком кіркових пробок є можливість того, що пробка навіть після виготовлення може зберігати грибки цвілі або відходи виробництва, які надають вину гострий і сильний присмак, званий кірковим присмаком. Відомі закупорювальні засоби типу пробок для вина, виконані з синтетичного матеріалу [Патент РФ на винахід № 2268213, МПК B65D 39/00, опубл. 20.01.06 p.]. Вони можуть бути виготовлені з різних матеріалів, зокрема - з еластомерів, таких як спінений поліетилен або його співполімери, полістирол та його співполімери, співполімер етилену та вінілацетату, поліуретани, полипропилены та ін. [Патент РФ на винахід № 2266853 B65D 51/00, опубл. 27.12.2005]. Зазначений патент також описує можливість друкування написів фарбою на пробці. Якщо ці написи наносять на поверхні пробки, що контактують з горловиною пляшки або з вином - що набуває все більшого поширення в даній області техніки, то і в цьому випадку вміст пляшки також може забруднюватися цим закупорювальним засобом. Крім того, при закупорюванню даної пробкою вона може йти безконтрольно вниз, а при розкритті її неможливо витягнути без штопора. Відома пробка для закупорювання посудин, що містить основу і закріплену на ньому кришку [див. авторське свідоцтво СРСР № 189699, 1967 р., МПК В67В]. Недоліком даної пробки є недостатні її споживчі якості у зв'язку з можливістю зміни зовнішнього вигляду із-за деформації поверхні пробки в процесі транспортування, а також складності нанесення декоративного покриття або надання їй різної кольорової гами. Найбільш близьким за технічною суттю до заявленої корисної моделі є пробка для закупорювання посудин, що містить основу і закріплену на ньому кришку, яка відрізняється тим, що на кришці встановлена металева оболонка, що закриває торець кришки і її бічну поверхню, причому на зовнішню поверхню оболонки нанесено декоративне покриття [Патент РФ на ПМ № 73653, МПК B65D 41/44, опубл. 27.05.08]. Недоліком прототипу є недостатньо надійна фіксація деталей. Наприклад, при розкритті пробки кришка з оболонкою може відокремиться від основи, зважаючи на слабку посадку або ослаблення клейового з'єднання, внаслідок чого основа може залишитися в горловині пляшки. Задача корисної моделі полягає в поліпшенні фіксуючих властивостей деталей виробу таким чином, щоб пробка надійно розкривалася, а також поліпшення технологічності при збереженні можливості нанесення декоративних малюнків і написів. Поставлена задача вирішується тим, що пробка для пляшки містить основу з кришкою, на якій є оболонка, що закриває торець кришки і її бічну поверхню, при цьому основа з кришкою виконана у вигляді єдиної деталі, а пробка додатково містить втулку, встановлену на основу до упору з торцевою поверхнею кришки з можливістю радіальної і осьової фіксації. Переважно основа з кришкою виконана зі спіненого полімерного матеріалу, з відкритою торцевою поверхнею Переважно втулка виконана з прозорого матеріалу. Можливість здійснення корисної моделі, охарактеризованої наведеною вище сукупністю ознак, а також можливість реалізації її призначення може бути підтверджена описом конструкції закупорювального пристрою, виконаного у відповідності з цим технічним рішенням. Опис конструкції пояснюється графічними матеріалами, на яких зображено наступне: На кресленні показаний загальний вигляд пробки в розрізі. Пробка для пляшки складається з основи 1 з кришкою 2, захисної оболонки 3, а також втулки 4. 1 UA 107997 U 5 10 15 20 25 30 35 Основа 1 з кришкою 2 виконана у вигляді єдиної деталі зі спіненого полімерного матеріалу, методом лиття під тиском на термопластавтоматах, що покращує фіксаторні властивості вказаної деталі. Кришка 2 має торцеву поверхню 5 і бічну поверхню 6. Полімерний матеріал згідно з корисною моделлю повинен бути спіненим для надання йому необхідних механічних властивостей, зокрема пружності, необхідної для хорошої герметизації пробки. Для надання вигляду натуральної пробки з метою естетичної привабливості використовується барвник, який змішується з полімерним та спінюючим реагентами. Зовнішня кромка 7 основи 1 виконана закругленою, щоб полегшити введення пробки в горловину пляшки. Оболонка 3 може бути виконана з металу або пластику. Оболонка 3 закриває верхній торець 5 кришки 2 і її бічну поверхню 6. Установка оболонки 3 на кришці 2 може бути здійснена шляхом її приклеювання, обкатки або замикання. Пробка містить втулку 4, встановлену на основу 1 до упору з торцевою поверхнею 8 кришки 2 із можливістю радіальної і осьової фіксації на кришці 2 і оболонці 3. Втулка 4 виконана прозорою з відкритою торцевою поверхнею і з'єднана з торцевою поверхнею кришки 2 і бічною поверхнею оболонки 5 шляхом щільної посадки або адгезивно. Можливі інші варіанти з'єднання деталей шляхом виконання відповідних елементів, наприклад ребер, буртиків і т.д. При відкритті пляшки пробка надійно виходить з горловини, так як втулка 4 тягне за собою кришку 2 з основою 1 разом, тому що вони відлиті як єдина деталь, а також тому, що вона з'єднана з торцевою поверхнею кришки 2. Виконання втулки 4 з відкритою торцевою поверхнею дозволяє бачити споживачеві засоби ідентифікації, виконані на торцевій поверхні оболонки, а виконання втулки 4 прозорою дозволяє бачити засоби ідентифікації бічній поверхні. Для надання пробці товарного вигляду на зовнішній поверхні оболонки 3 можуть бути нанесені засоби ідентифікації, що дозволяють різноманітити зовнішній вигляд пробки для пляшки, а також дозволить підвищити ступінь захисту готової продукції від підробки. Згідно з цим технічним рішенням пробка для закупорювання пляшок може формуватися в обриси та розміри натуральної винної пробки. Пробка може бути поміщена в пляшки з використанням стандартного закупорювального обладнання і легко витягується без використання штопора. Завдяки тому, що пробка відповідно до даної корисної моделі не розширюється після вилучення, вона може бути знову поміщена в горловину пляшки повторно, якщо пляшка не повністю опорожнена. Пропоноване технічне рішення дозволяє закупорювати пляшки з вином або іншими дорогими напоями, відкриває широкі можливості для забезпечення більших варіантів виконання зовнішнього вигляду пробки, а також дозволить підвищити фіксуючі властивості деталей виробу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Пробка для пляшки, що містить основу з кришкою, на якій є оболонка, що закриває торець кришки і її бічну поверхню, яка відрізняється тим, що основа з кришкою виконана у вигляді єдиної деталі, при цьому пробка додатково містить втулку, встановлену на основу до упору з торцевою поверхнею кришки з можливістю радіальної і осьової фіксації. 2. Пробка за п. 1, яка відрізняється тим, що основа з кришкою виконана зі спіненого полімерного матеріалу з відкритою торцевою поверхнею. 3. Пробка за п. 1, яка відрізняється тим, що втулка виконана з прозорого матеріалу. 2 UA 107997 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
