Пробка до пляшки

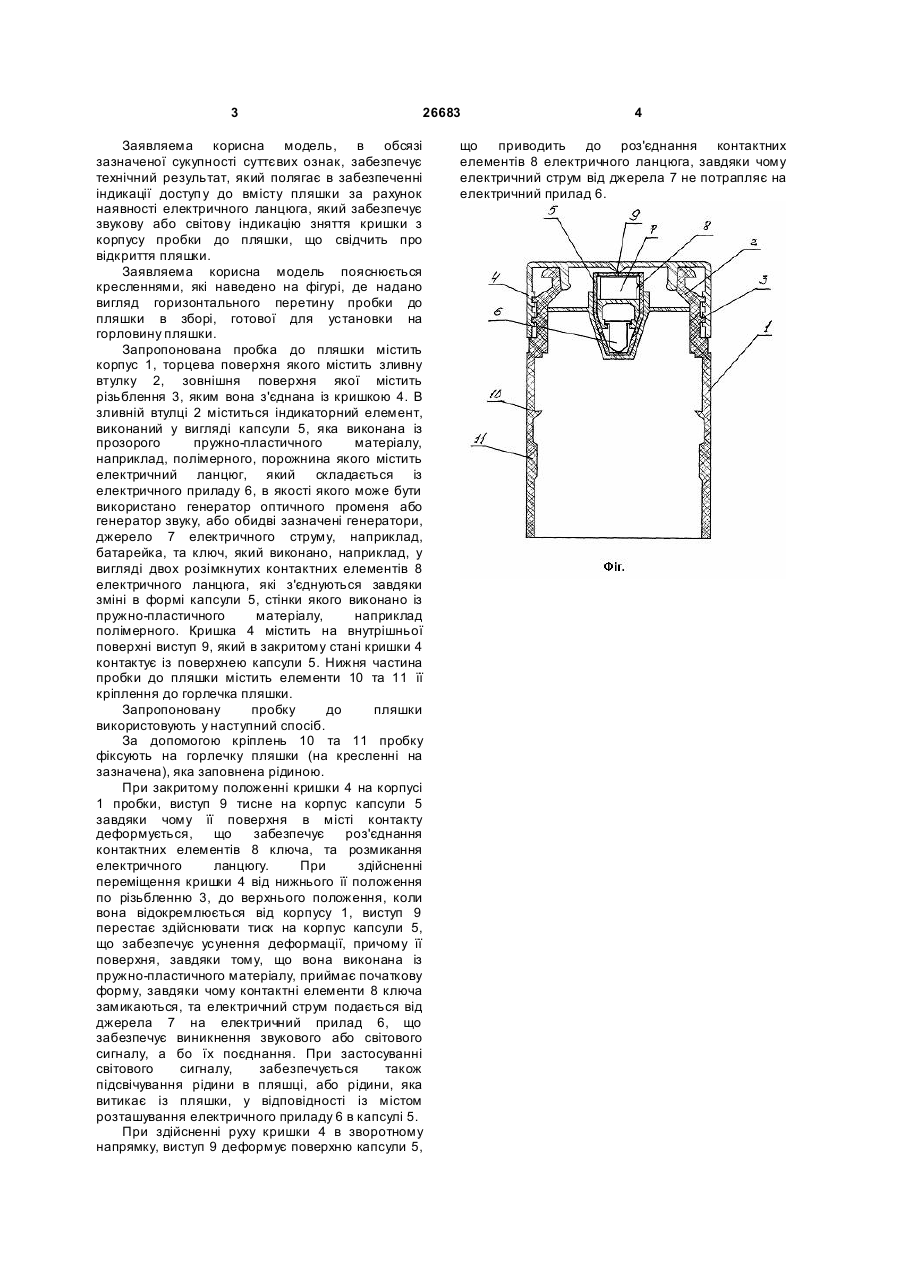

Пробка до пляшки, яка містить корпус, який пристосований для установки на горловину пляшки, зливну втулку, яка розташована на торцевій поверхні корпусу, кришку, яка зв'язана із втулкою різьбовим з'єднанням, та індикаторний елемент, яка відрізняється тим, що індикаторний елемент виконано у вигляді капсули, стінки якої виготовлено із прозорого пружно-пластичного матеріалу, причому порожнина капсули містить електричний ланцюг, а індикаторний елемент розташований у зливному патрубку та контактує із кришкою. UA (21) u200612365 (22) 24.11.2006 (24) 10.10.2007 (72) ПЕТРОВ КИРИЛО ІВАНОВИЧ, ОЛЕГ ІГОРОВИЧ, UA, ТЕРЗІ ПЕТРОВИЧ, UA, НЕСТЕРЕНКО МИ ХАЙЛОВИЧ, UA (73) ПЕТРОВ КИРИЛО ІВАНОВИЧ, ОЛЕГ ІГОРОВИЧ, UA, ТЕРЗІ ПЕТРОВИЧ, UA, НЕСТЕРЕНКО МИ ХАЙЛОВИЧ, UA, БОЙКО КОСТЯНТИНОВИЧ, UA (56) 2 (19) 1 3 26683 Заявляема корисна модель, в обсязі зазначеної сукупності суттєвих ознак, забезпечує технічний результат, який полягає в забезпеченні індикації доступ у до вмісту пляшки за рахунок наявності електричного ланцюга, який забезпечує звукову або світову індикацію зняття кришки з корпусу пробки до пляшки, що свідчить про відкриття пляшки. Заявляема корисна модель пояснюється кресленнями, які наведено на фігурі, де надано вигляд горизонтального перетину пробки до пляшки в зборі, готової для установки на горловину пляшки. Запропонована пробка до пляшки містить корпус 1, торцева поверхня якого містить зливну втулку 2, зовнішня поверхня якої містить різьблення 3, яким вона з'єднана із кришкою 4. В зливній втулці 2 міститься індикаторний елемент, виконаний у вигляді капсули 5, яка виконана із прозорого пружно-пластичного матеріалу, наприклад, полімерного, порожнина якого містить електричний ланцюг, який складається із електричного приладу 6, в якості якого може бути використано генератор оптичного променя або генератор звуку, або обидві зазначені генератори, джерело 7 електричного струму, наприклад, батарейка, та ключ, який виконано, наприклад, у вигляді двох розімкнутих контактних елементів 8 електричного ланцюга, які з'єднуються завдяки зміні в формі капсули 5, стінки якого виконано із пружно-пластичного матеріалу, наприклад полімерного. Кришка 4 містить на внутрішньої поверхні виступ 9, який в закритому стані кришки 4 контактує із поверхнею капсули 5. Нижня частина пробки до пляшки містить елементи 10 та 11 її кріплення до горлечка пляшки. Запропоновану пробку до пляшки використовують у наступний спосіб. За допомогою кріплень 10 та 11 пробку фіксують на горлечку пляшки (на кресленні на зазначена), яка заповнена рідиною. При закритому положенні кришки 4 на корпусі 1 пробки, виступ 9 тисне на корпус капсули 5 завдяки чому її поверхня в місті контакту деформується, що забезпечує роз'єднання контактних елементів 8 ключа, та розмикання електричного ланцюгу. При здійсненні переміщення кришки 4 від нижнього її положення по різьбленню 3, до верхнього положення, коли вона відокремлюється від корпусу 1, виступ 9 перестає здійснювати тиск на корпус капсули 5, що забезпечує усунення деформації, причому її поверхня, завдяки тому, що вона виконана із пружно-пластичного матеріалу, приймає початкову форму, завдяки чому контактні елементи 8 ключа замикаються, та електричний струм подається від джерела 7 на електричний прилад 6, що забезпечує виникнення звукового або світового сигналу, а бо їх поєднання. При застосуванні світового сигналу, забезпечується також підсвічування рідини в пляшці, або рідини, яка витикає із пляшки, у відповідності із містом розташування електричного приладу 6 в капсулі 5. При здійсненні руху кришки 4 в зворотному напрямку, виступ 9 деформує поверхню капсули 5, 4 що приводить до роз'єднання контактних елементів 8 електричного ланцюга, завдяки чому електричний струм від джерела 7 не потрапляє на електричний прилад 6.
