Мікрометр-трансформер

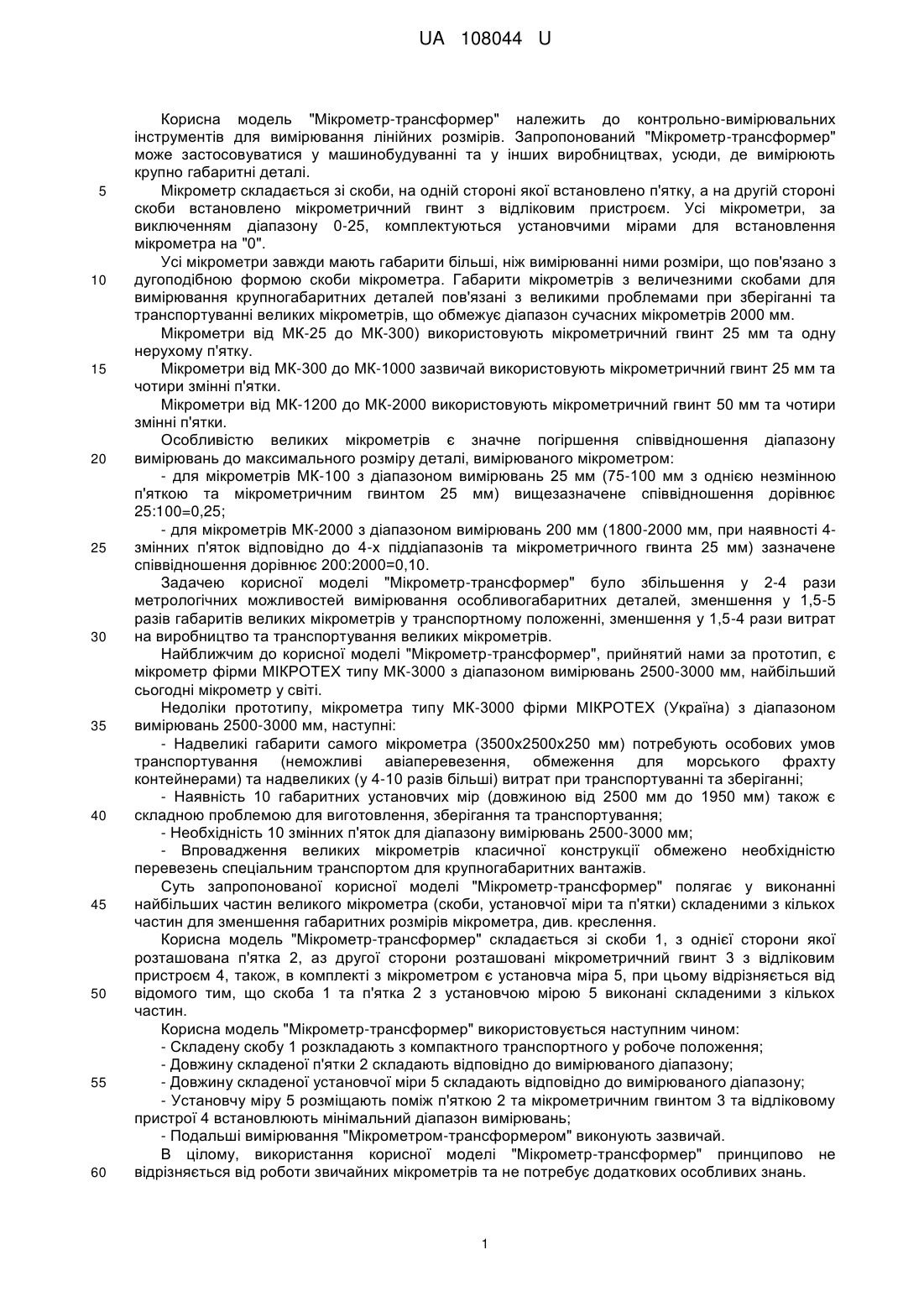

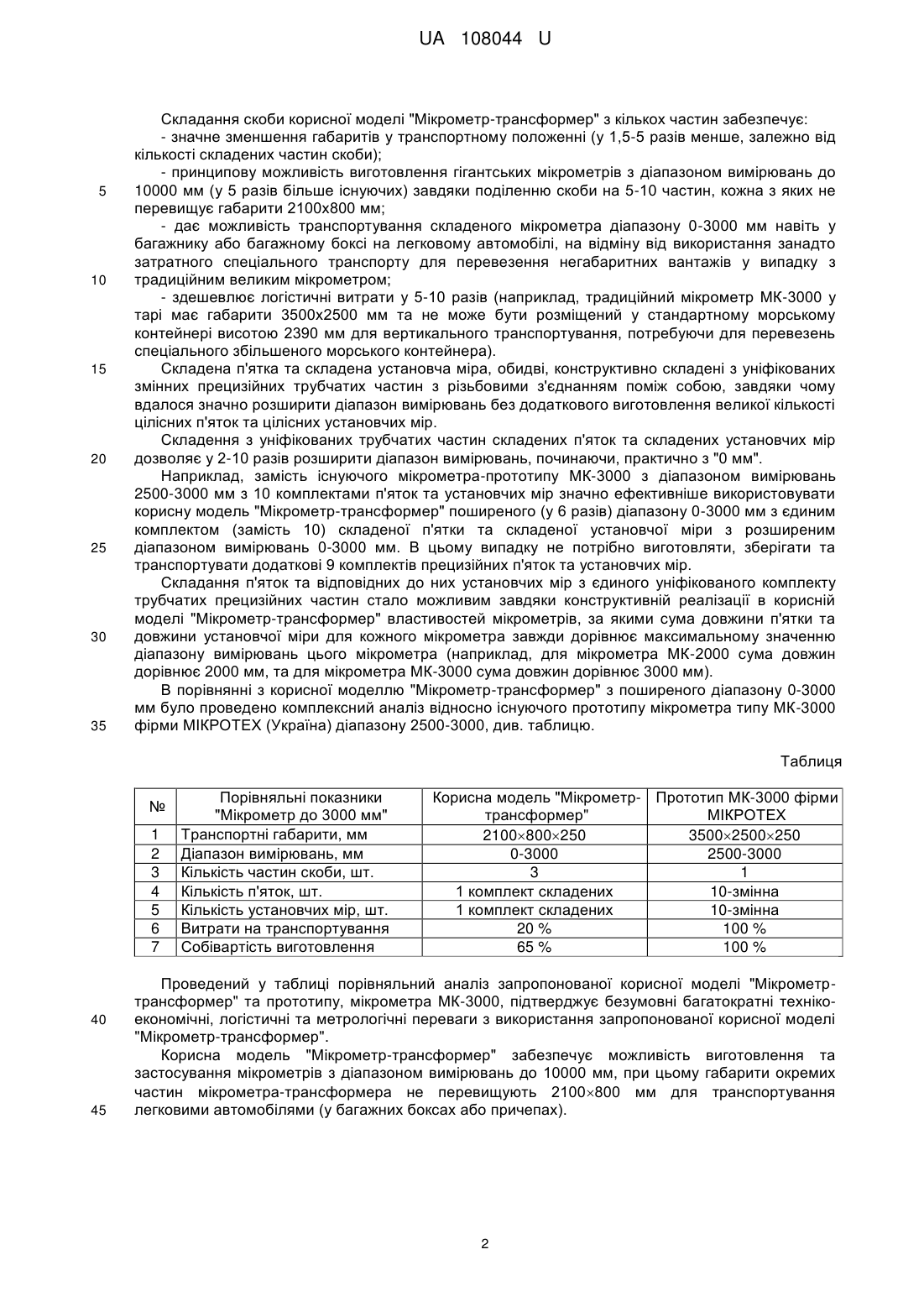

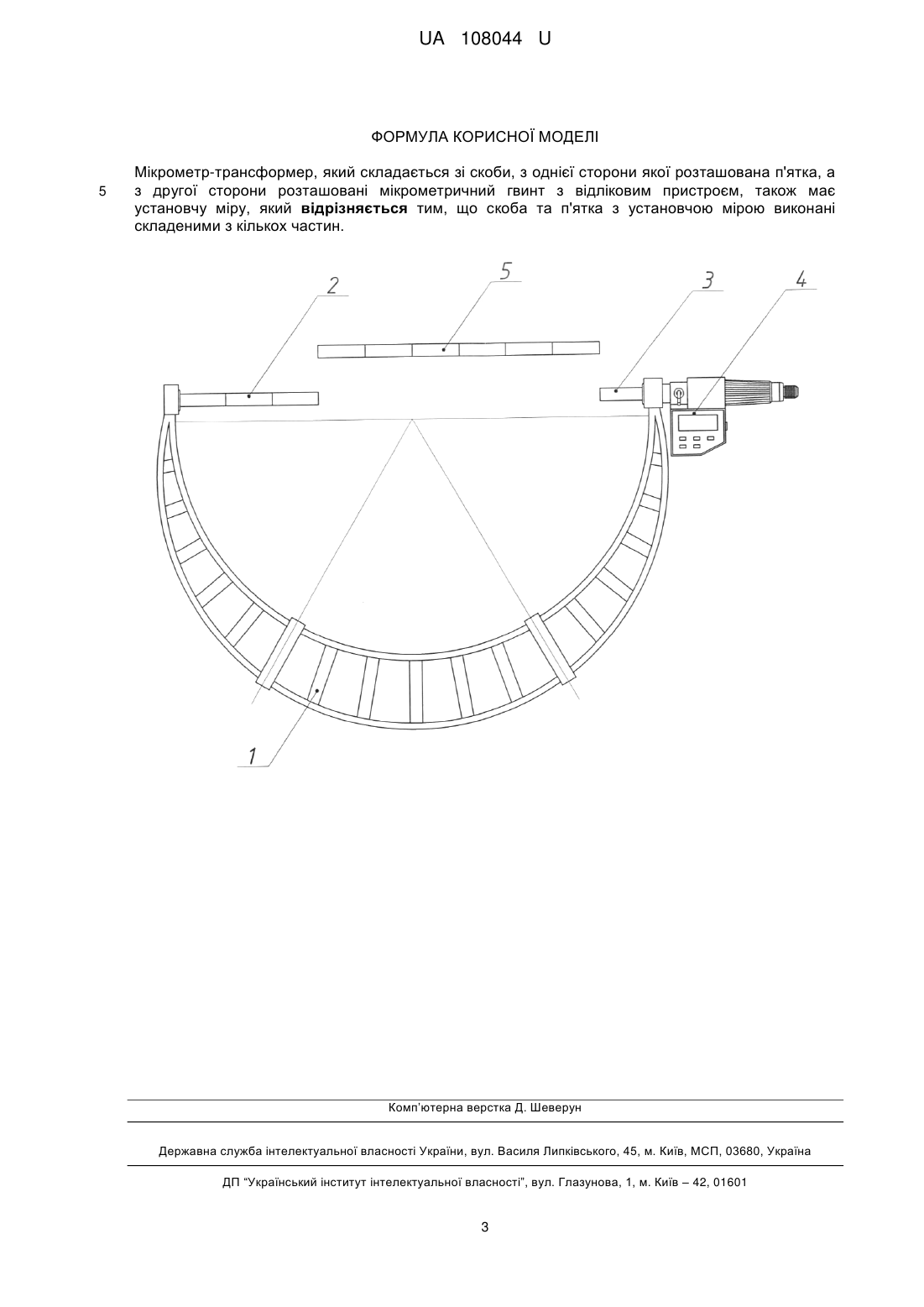

Реферат: UA 108044 U UA 108044 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель "Мікрометр-трансформер" належить до контрольно-вимірювальних інструментів для вимірювання лінійних розмірів. Запропонований "Мікрометр-трансформер" може застосовуватися у машинобудуванні та у інших виробництвах, усюди, де вимірюють крупно габаритні деталі. Мікрометр складається зі скоби, на одній стороні якої встановлено п'ятку, а на другій стороні скоби встановлено мікрометричний гвинт з відліковим пристроєм. Усі мікрометри, за виключенням діапазону 0-25, комплектуються установчими мірами для встановлення мікрометра на "0". Усі мікрометри завжди мають габарити більші, ніж вимірюванні ними розміри, що пов'язано з дугоподібною формою скоби мікрометра. Габарити мікрометрів з величезними скобами для вимірювання крупногабаритних деталей пов'язані з великими проблемами при зберіганні та транспортуванні великих мікрометрів, що обмежує діапазон сучасних мікрометрів 2000 мм. Мікрометри від МК-25 до МК-300) використовують мікрометричний гвинт 25 мм та одну нерухому п'ятку. Мікрометри від МК-300 до МК-1000 зазвичай використовують мікрометричний гвинт 25 мм та чотири змінні п'ятки. Мікрометри від МК-1200 до МК-2000 використовують мікрометричний гвинт 50 мм та чотири змінні п'ятки. Особливістю великих мікрометрів є значне погіршення співвідношення діапазону вимірювань до максимального розміру деталі, вимірюваного мікрометром: - для мікрометрів МК-100 з діапазоном вимірювань 25 мм (75-100 мм з однією незмінною п'яткою та мікрометричним гвинтом 25 мм) вищезазначене співвідношення дорівнює 25:100=0,25; - для мікрометрів МК-2000 з діапазоном вимірювань 200 мм (1800-2000 мм, при наявності 4змінних п'яток відповідно до 4-х піддіапазонів та мікрометричного гвинта 25 мм) зазначене співвідношення дорівнює 200:2000=0,10. Задачею корисної моделі "Мікрометр-трансформер" було збільшення у 2-4 рази метрологічних можливостей вимірювання особливогабаритних деталей, зменшення у 1,5-5 разів габаритів великих мікрометрів у транспортному положенні, зменшення у 1,5-4 рази витрат на виробництво та транспортування великих мікрометрів. Найближчим до корисної моделі "Мікрометр-трансформер", прийнятий нами за прототип, є мікрометр фірми МІКРОТЕХ типу МК-3000 з діапазоном вимірювань 2500-3000 мм, найбільший сьогодні мікрометр у світі. Недоліки прототипу, мікрометра типу МК-3000 фірми МІКРОТЕХ (Україна) з діапазоном вимірювань 2500-3000 мм, наступні: - Надвеликі габарити самого мікрометра (3500x2500x250 мм) потребують особових умов транспортування (неможливі авіаперевезення, обмеження для морського фрахту контейнерами) та надвеликих (у 4-10 разів більші) витрат при транспортуванні та зберіганні; - Наявність 10 габаритних установчих мір (довжиною від 2500 мм до 1950 мм) також є складною проблемою для виготовлення, зберігання та транспортування; - Необхідність 10 змінних п'яток для діапазону вимірювань 2500-3000 мм; - Впровадження великих мікрометрів класичної конструкції обмежено необхідністю перевезень спеціальним транспортом для крупногабаритних вантажів. Суть запропонованої корисної моделі "Мікрометр-трансформер" полягає у виконанні найбільших частин великого мікрометра (скоби, установчої міри та п'ятки) складеними з кількох частин для зменшення габаритних розмірів мікрометра, див. креслення. Корисна модель "Мікрометр-трансформер" складається зі скоби 1, з однієї сторони якої розташована п'ятка 2, аз другої сторони розташовані мікрометричний гвинт 3 з відліковим пристроєм 4, також, в комплекті з мікрометром є установча міра 5, при цьому відрізняється від відомого тим, що скоба 1 та п'ятка 2 з установчою мірою 5 виконані складеними з кількох частин. Корисна модель "Мікрометр-трансформер" використовується наступним чином: - Складену скобу 1 розкладають з компактного транспортного у робоче положення; - Довжину складеної п'ятки 2 складають відповідно до вимірюваного діапазону; - Довжину складеної установчої міри 5 складають відповідно до вимірюваного діапазону; - Установчу міру 5 розміщають поміж п'яткою 2 та мікрометричним гвинтом 3 та відліковому пристрої 4 встановлюють мінімальний діапазон вимірювань; - Подальші вимірювання "Мікрометром-трансформером" виконують зазвичай. В цілому, використання корисної моделі "Мікрометр-трансформер" принципово не відрізняється від роботи звичайних мікрометрів та не потребує додаткових особливих знань. 1 UA 108044 U 5 10 15 20 25 30 35 Складання скоби корисної моделі "Мікрометр-трансформер" з кількох частин забезпечує: - значне зменшення габаритів у транспортному положенні (у 1,5-5 разів менше, залежно від кількості складених частин скоби); - принципову можливість виготовлення гігантських мікрометрів з діапазоном вимірювань до 10000 мм (у 5 разів більше існуючих) завдяки поділенню скоби на 5-10 частин, кожна з яких не перевищує габарити 2100x800 мм; - дає можливість транспортування складеного мікрометра діапазону 0-3000 мм навіть у багажнику або багажному боксі на легковому автомобілі, на відміну від використання занадто затратного спеціального транспорту для перевезення негабаритних вантажів у випадку з традиційним великим мікрометром; - здешевлює логістичні витрати у 5-10 разів (наприклад, традиційний мікрометр МК-3000 у тарі має габарити 3500x2500 мм та не може бути розміщений у стандартному морському контейнері висотою 2390 мм для вертикального транспортування, потребуючи для перевезень спеціального збільшеного морського контейнера). Складена п'ятка та складена установча міра, обидві, конструктивно складені з уніфікованих змінних прецизійних трубчатих частин з різьбовими з'єднанням поміж собою, завдяки чому вдалося значно розширити діапазон вимірювань без додаткового виготовлення великої кількості цілісних п'яток та цілісних установчих мір. Складення з уніфікованих трубчатих частин складених п'яток та складених установчих мір дозволяє у 2-10 разів розширити діапазон вимірювань, починаючи, практично з "0 мм". Наприклад, замість існуючого мікрометра-прототипу МК-3000 з діапазоном вимірювань 2500-3000 мм з 10 комплектами п'яток та установчих мір значно ефективніше використовувати корисну модель "Мікрометр-трансформер" поширеного (у 6 разів) діапазону 0-3000 мм з єдиним комплектом (замість 10) складеної п'ятки та складеної установчої міри з розширеним діапазоном вимірювань 0-3000 мм. В цьому випадку не потрібно виготовляти, зберігати та транспортувати додаткові 9 комплектів прецизійних п'яток та установчих мір. Складання п'яток та відповідних до них установчих мір з єдиного уніфікованого комплекту трубчатих прецизійних частин стало можливим завдяки конструктивній реалізації в корисній моделі "Мікрометр-трансформер" властивостей мікрометрів, за якими сума довжини п'ятки та довжини установчої міри для кожного мікрометра завжди дорівнює максимальному значенню діапазону вимірювань цього мікрометра (наприклад, для мікрометра МК-2000 сума довжин дорівнює 2000 мм, та для мікрометра МК-3000 сума довжин дорівнює 3000 мм). В порівнянні з корисної моделлю "Мікрометр-трансформер" з поширеного діапазону 0-3000 мм було проведено комплексний аналіз відносно існуючого прототипу мікрометра типу МК-3000 фірми МІКРОТЕХ (Україна) діапазону 2500-3000, див. таблицю. Таблиця № 1 2 3 4 5 6 7 40 45 Порівняльні показники "Мікрометр до 3000 мм" Транспортні габарити, мм Діапазон вимірювань, мм Кількість частин скоби, шт. Кількість п'яток, шт. Кількість установчих мір, шт. Витрати на транспортування Собівартість виготовлення Корисна модель "Мікрометр- Прототип МК-3000 фірми трансформер" МІКРОТЕХ 2100800250 35002500250 0-3000 2500-3000 3 1 1 комплект складених 10-змінна 1 комплект складених 10-змінна 20 % 100 % 65 % 100 % Проведений у таблиці порівняльний аналіз запропонованої корисної моделі "Мікрометртрансформер" та прототипу, мікрометра МК-3000, підтверджує безумовні багатократні технікоекономічні, логістичні та метрологічні переваги з використання запропонованої корисної моделі "Мікрометр-трансформер". Корисна модель "Мікрометр-трансформер" забезпечує можливість виготовлення та застосування мікрометрів з діапазоном вимірювань до 10000 мм, при цьому габарити окремих частин мікрометра-трансформера не перевищують 2100800 мм для транспортування легковими автомобілями (у багажних боксах або причепах). 2 UA 108044 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Мікрометр-трансформер, який складається зі скоби, з однієї сторони якої розташована п'ятка, а з другої сторони розташовані мікрометричний гвинт з відліковим пристроєм, також має установчу міру, який відрізняється тим, що скоба та п'ятка з установчою мірою виконані складеними з кількох частин. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
