Мікрометр для вимірювання рівня в гідростатичному нівелірі
Номер патенту: 13978
Опубліковано: 17.04.2006
Автори: ОСАДЧУК ЛЕОНІД СЕМЕНОВИЧ, Назарчук Олексій Артамонович
Формула / Реферат
Мікрометр, що включає датчик рівня, контактне вістря, кодуючий диск, джерело світла, фотоприймач світла, реверсивний електродвигун із шестірнею на осі, напрямну втулку з основою, який відрізняється тим, що, з метою розширення діапазону, продуктивності і надійності вимірювання, датчик рівня виконано у вигляді гвинтової пари підвищеної точності, гайка-колесо якої з нарізаними зубцями шестірні і закріпленим на ній кодуючим диском установлена тороподібною циліндричною виточкою на втулці і зафіксована з можливістю обертання штифтами по ходовій посадці в круговій проточці втулки, а на гвинті з контактним вістрям закріплена шайба, яка орієнтована в поздовжніх пазах-прорізях втулки по ходовій посадці, при цьому шестірня реверсивного електродвигуна приведена в зубчасте зачеплення з гайкою-колесом.
Текст

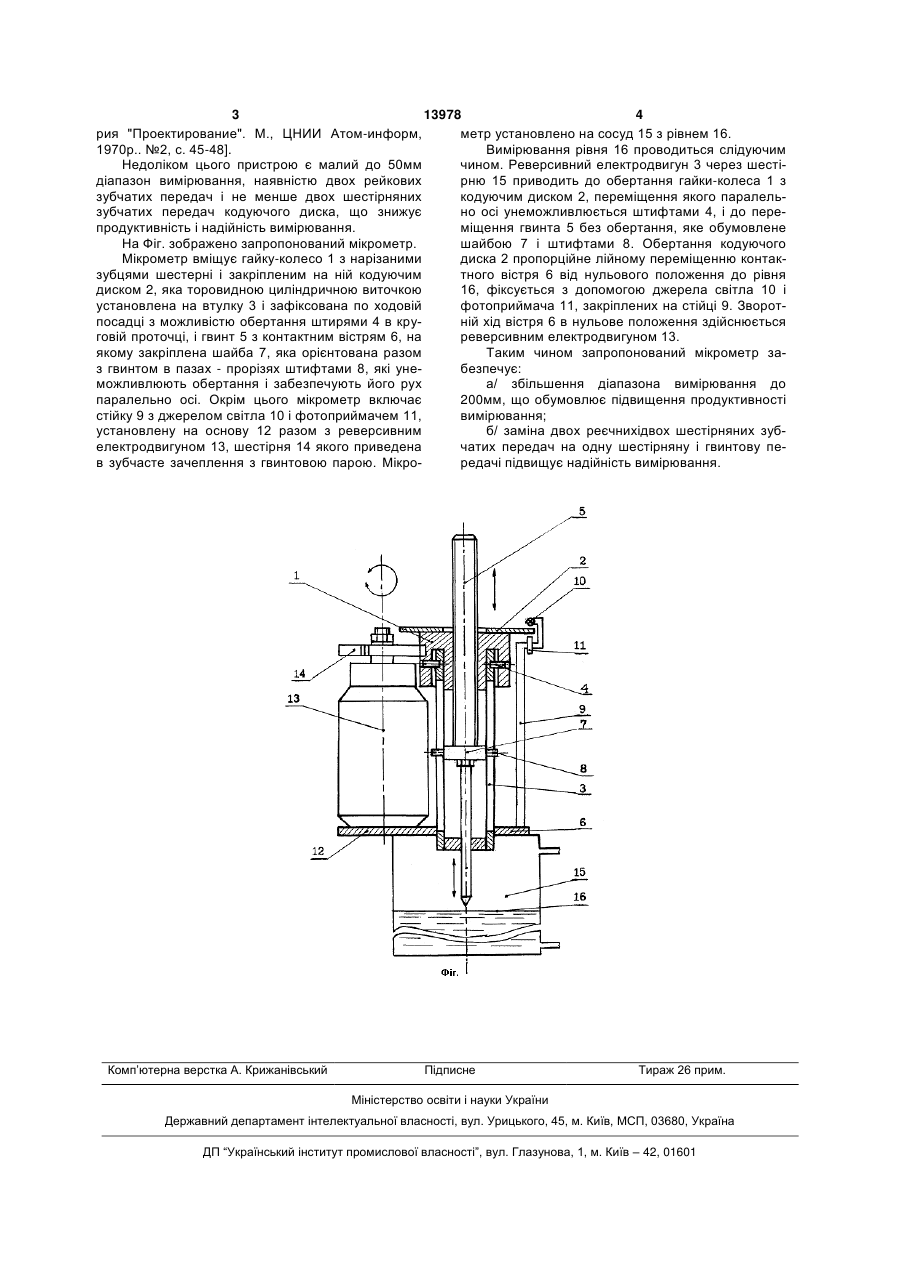

Мікрометр, що включає датчик рівня, контактне вістря, кодуючий диск, джерело світла, фотоприймач світла, реверсивний електродвигун із шестірнею на осі, напрямну втулку з основою, який відрізняється тим, що, з метою розширення діа 3 13978 4 рия "Проектирование". М., ЦНИИ Атом-информ, метр установлено на сосуд 15 з рівнем 16. 1970р.. №2, с. 45-48]. Вимірювання рівня 16 проводиться слідуючим Недоліком цього пристрою є малий до 50мм чином. Реверсивний електродвигун 3 через шестідіапазон вимірювання, наявністю двох рейкових рню 15 приводить до обертання гайки-колеса 1 з зубчатих передач і не менше двох шестірняних кодуючим диском 2, переміщення якого паралельзубчатих передач кодуючого диска, що знижує но осі унеможливлюється штифтами 4, і до перепродуктивність і надійність вимірювання. міщення гвинта 5 без обертання, яке обумовлене На Фіг. зображено запропонований мікрометр. шайбою 7 і штифтами 8. Обертання кодуючого Мікрометр вміщує гайку-колесо 1 з нарізаними диска 2 пропорційне лійному переміщенню контакзубцями шестерні і закріпленим на ній кодуючим тного вістря 6 від нульового положення до рівня диском 2, яка торовидною циліндричною виточкою 16, фіксується з допомогою джерела світла 10 і установлена на втулку 3 і зафіксована по ходовій фотоприймача 11, закріплених на стійці 9. Зворотпосадці з можливістю обертання штирями 4 в круній хід вістря 6 в нульове положення здійснюється говій проточці, і гвинт 5 з контактним вістрям 6, на реверсивним електродвигуном 13. якому закріплена шайба 7, яка орієнтована разом Таким чином запропонований мікрометр заз гвинтом в пазах - прорізях штифтами 8, які унебезпечує: можливлюють обертання і забезпечують його рух а/ збільшення діапазона вимірювання до паралельно осі. Окрім цього мікрометр включає 200мм, що обумовлює підвищення продуктивності стійку 9 з джерелом світла 10 і фотоприймачем 11, вимірювання; установлену на основу 12 разом з реверсивним б/ заміна двох реєчнихідвох шестірняних зубелектродвигуном 13, шестірня 14 якого приведена чатих передач на одну шестірняну і гвинтову пев зубчасте зачеплення з гвинтовою парою. Мікроредачі підвищує надійність вимірювання. Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMicrometric level meter for a hydrostatic level
Автори англійськоюOsadchuk Leonid Semenovych
Назва патенту російськоюМикрометрический измеритель уровня для гидростатического нивелира
Автори російськоюОсадчук Леонид Семенович
МПК / Мітки
Мітки: вимірювання, гідростатичному, нівелірі, мікрометр, рівня
