Стіл-трансформер “акробат”

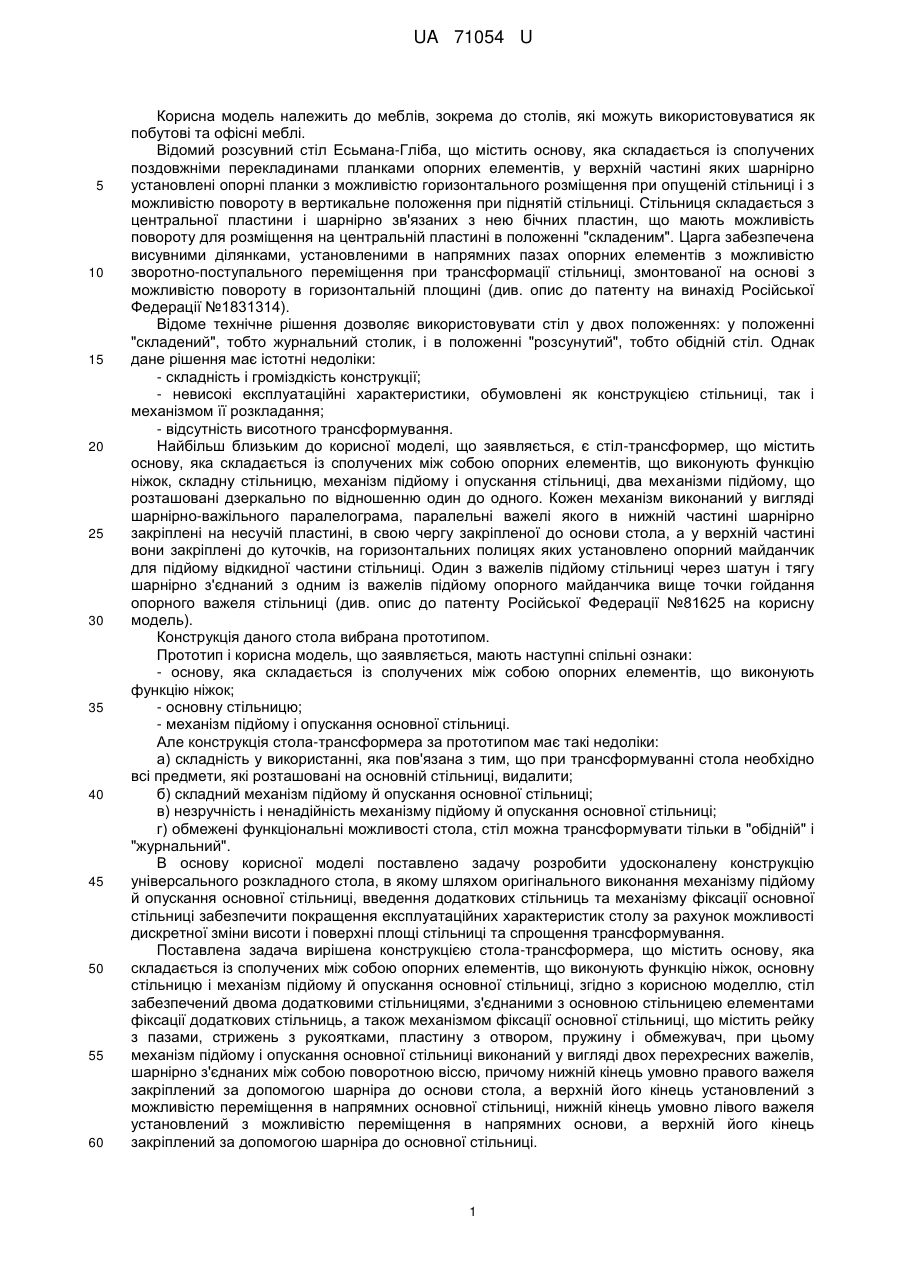

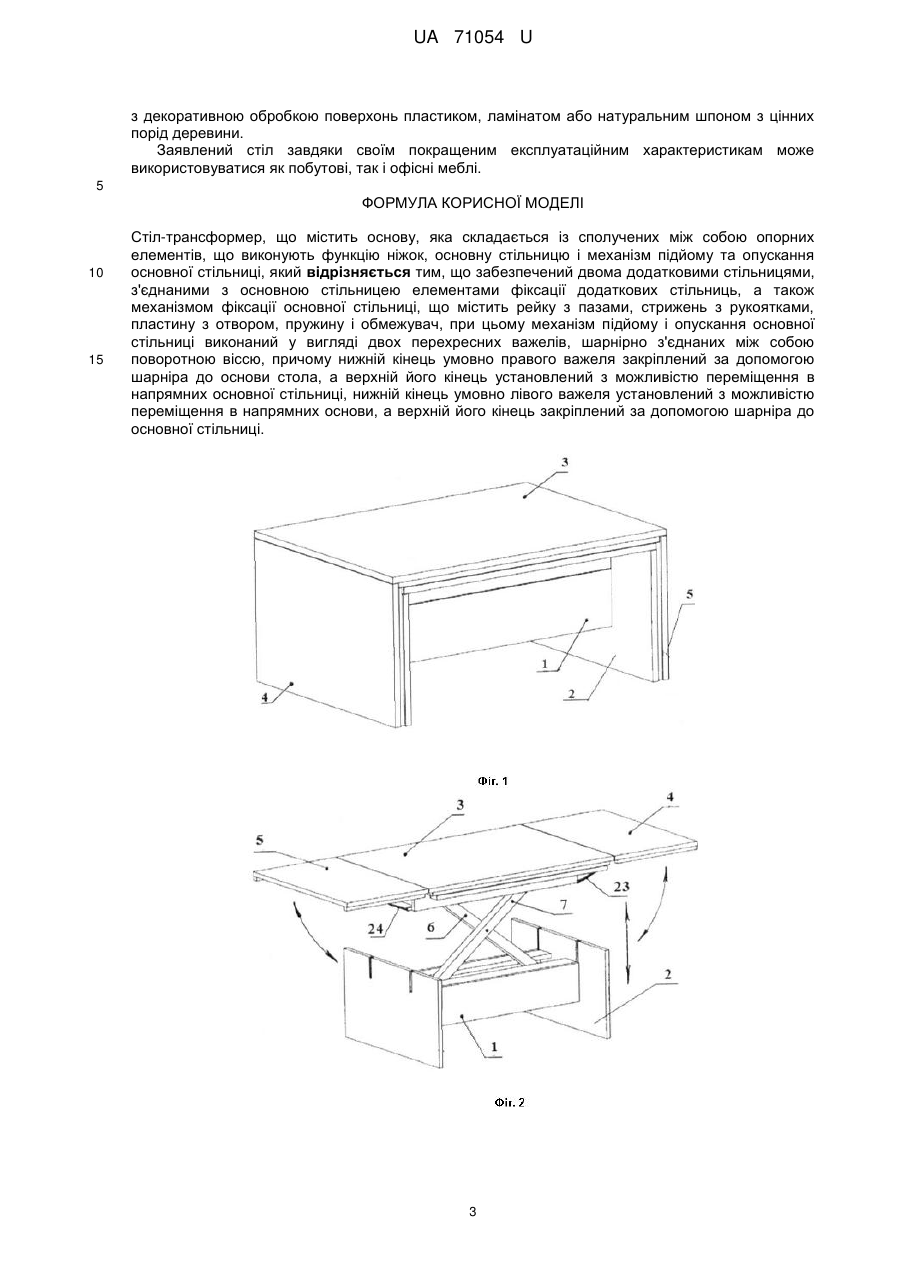

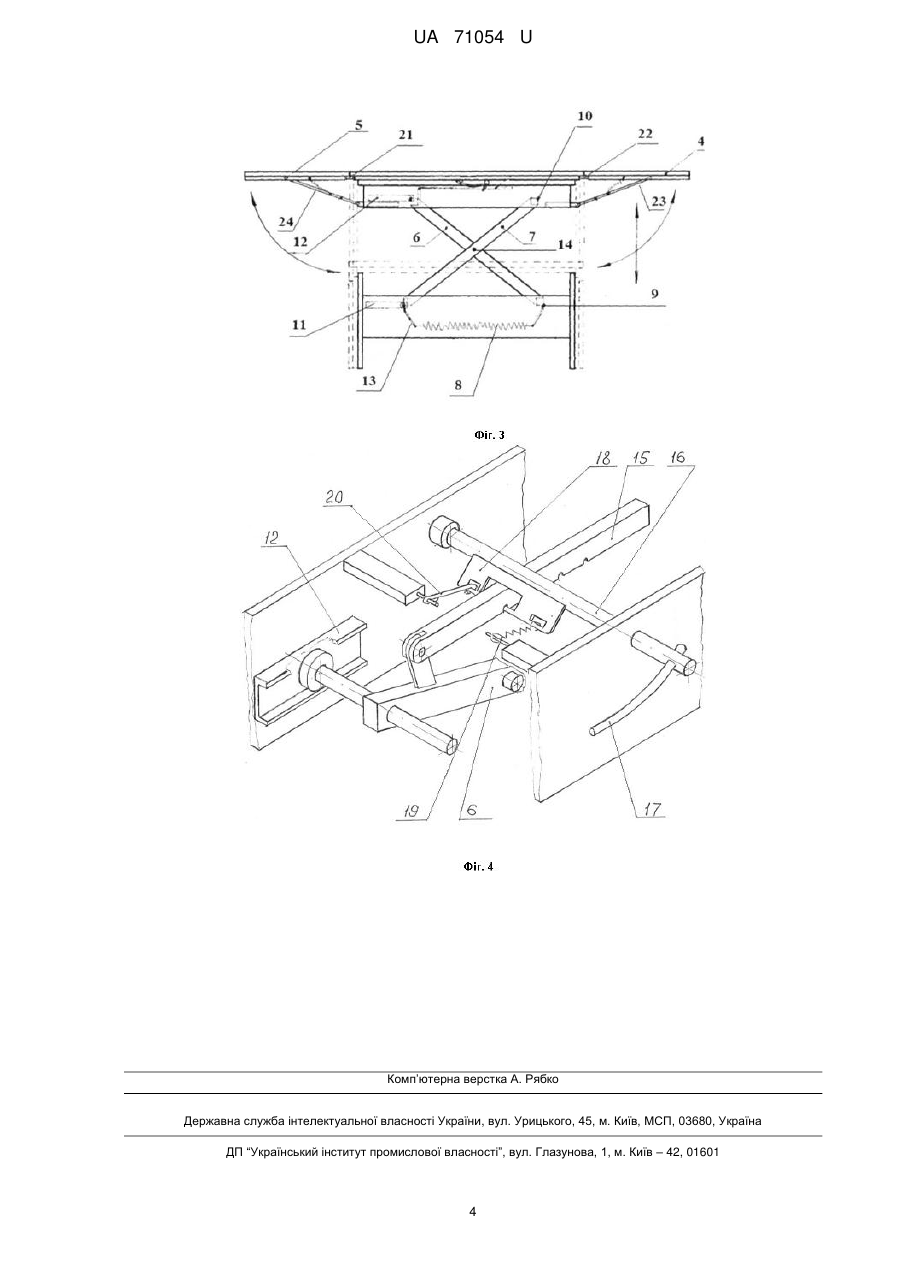

Реферат: Стіл-трансформер належить до меблів, зокрема до столів, які можуть використовуватись як побутові та офісні меблі. UA 71054 U (54) СТІЛ-ТРАНСФОРМЕР "АКРОБАТ" UA 71054 U UA 71054 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до меблів, зокрема до столів, які можуть використовуватися як побутові та офісні меблі. Відомий розсувний стіл Есьмана-Глiба, що містить основу, яка складається із сполучених поздовжніми перекладинами планками опорних елементів, у верхній частині яких шарнірно установлені опорні планки з можливістю горизонтального розміщення при опущеній стільниці i з можливістю повороту в вертикальне положення при піднятій стільниці. Стільниця складається з центральної пластини і шарнірно зв'язаних з нею бічних пластин, що мають можливість повороту для розміщення на центральній пластині в положенні "складеним". Царга забезпечена висувними ділянками, установленими в напрямних пазах опорних елементів з можливістю зворотно-поступального переміщення при трансформації стільниці, змонтованої на основі з можливістю повороту в горизонтальній площині (див. опис до патенту на винахід Російської Федерації №1831314). Відоме технічне рішення дозволяє використовувати стіл у двох положеннях: у положенні "складений", тобто журнальний столик, і в положенні "розсунутий", тобто обідній стіл. Однак дане рішення має істотні недоліки: - складність і громіздкість конструкції; - невисокі експлуатаційні характеристики, обумовлені як конструкцією стільниці, так і механізмом її розкладання; - відсутність висотного трансформування. Найбільш близьким до корисної моделі, що заявляється, є стіл-трансформер, що містить основу, яка складається із сполучених між собою опорних елементів, що виконують функцію ніжок, складну стільницю, механізм підйому і опускання стільниці, два механізми підйому, що розташовані дзеркально по відношенню один до одного. Кожен механізм виконаний у вигляді шарнірно-важільного паралелограма, паралельні важелі якого в нижній частині шарнірно закріплені на несучій пластині, в свою чергу закріпленої до основи стола, а у верхній частині вони закріплені до куточків, на горизонтальних полицях яких установлено опорний майданчик для підйому відкидної частини стільниці. Один з важелів підйому стільниці через шатун і тягу шарнірно з'єднаний з одним із важелів підйому опорного майданчика вище точки гойдання опорного важеля стільниці (див. опис до патенту Російської Федерації №81625 на корисну модель). Конструкція даного стола вибрана прототипом. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: - основу, яка складається із сполучених між собою опорних елементів, що виконують функцію ніжок; - основну стільницю; - механізм підйому і опускання основної стільниці. Але конструкція стола-трансформера за прототипом має такі недоліки: а) складність у використанні, яка пов'язана з тим, що при трансформуванні стола необхідно всі предмети, які розташовані на основній стільниці, видалити; б) складний механізм підйому й опускання основної стільниці; в) незручність і ненадійність механізму підйому й опускання основної стільниці; г) обмежені функціональні можливості стола, стіл можна трансформувати тільки в "обідній" і "журнальний". В основу корисної моделі поставлено задачу розробити удосконалену конструкцію універсального розкладного стола, в якому шляхом оригінального виконання механізму підйому й опускання основної стільниці, введення додаткових стільниць та механізму фіксації основної стільниці забезпечити покращення експлуатаційних характеристик столу за рахунок можливості дискретної зміни висоти і поверхні площі стільниці та спрощення трансформування. Поставлена задача вирішена конструкцією стола-трансформера, що містить основу, яка складається із сполучених між собою опорних елементів, що виконують функцію ніжок, основну стільницю і механізм підйому й опускання основної стільниці, згідно з корисною моделлю, стіл забезпечений двома додатковими стільницями, з'єднаними з основною стільницею елементами фіксації додаткових стільниць, а також механізмом фіксації основної стільниці, що містить рейку з пазами, стрижень з рукоятками, пластину з отвором, пружину і обмежувач, при цьому механізм підйому і опускання основної стільниці виконаний у вигляді двох перехресних важелів, шарнірно з'єднаних між собою поворотною віссю, причому нижній кінець умовно правого важеля закріплений за допомогою шарніра до основи стола, а верхній його кінець установлений з можливістю переміщення в напрямних основної стільниці, нижній кінець умовно лівого важеля установлений з можливістю переміщення в напрямних основи, а верхній його кінець закріплений за допомогою шарніра до основної стільниці. 1 UA 71054 U 5 10 15 20 25 30 35 40 45 50 55 Новим в корисні моделі, що заявляється, є: - наявність додаткових стільниць; - наявність механізму фіксації основної стільниці; - оригінальна конструкція механізму підйому і опускання основної стільниці. Стіл-трансоформер "АКРОБАТ" зображений на кресленнях, де: Фіг.1 - загальний вигляд стола в положенні "журнальний столик"; Фіг.2 - загальний вигляд стола в положенні "обідній стіл"; Фіг.3 - схема механізму підйому й опускання основної стільниці; Фіг.4 - схема механізму фіксації основної стільниці. Стіл-трансформер "АКРОБАТ" містить основу 1, яка складається із сполучених між собою опорних елементів 2, виконуючих функцію ніжок, основну стільницю 3, додаткові стільниці 4 і 5. Стіл забезпечений механізмом підйому й опускання основної стільниці (окремою позицією не показано), виконаним у вигляді двох важелів 6 і 7, які перехрещуються. Нижній кінець умовно правого важеля 6 закріплений до основи 1 за допомогою шарніра 9, а верхній його кінець установлений з можливістю пересування в напрямних 12, виконаних в основній стільниці 3. Верхній кінець умовно лівого важеля 7 закріплений до основної стільниці 3 за допомогою шарніра 10, а нижній його кінець установлений з можливістю пересування в напрямних 11, виконаних в основі 1. Нижні кінці важелів 6 і 7 сполучені між собою пружинами 8 за допомогою важелів 13, що дозволяє компенсувати вагу основної стільниці 3. Важелі 6 і 7 сполучені між собою поворотною віссю 14. Верхній кінець важеля 6, установлений з можливістю пересування в напрямних 12 основної стільниці 3, сполучений з рейкою 15 механізму фіксації основної стільниці 3. Механізм фіксації основної стільниці 3 включає також стрижень 16 з рукоятками 17. На стрижні 16 жорстко закріплена металева пластина 18 з отвором, в який вставлена рейка 15 з пазами. Металева пластина 18 сполучена з пружиною 19 і обмежувачем 20. Механізм фіксації забезпечує фіксацію і розфіксацію дискретних положень висоти основної стільниці 3. При підйомі або опусканні основної стільниці 3 нижній кінець важеля 6 і верхній кінець важеля 7 залишаються на місці, обертаючись при цьому в шарнірах 9 і 10, а верхній кінець важеля 6 і нижній кінець важеля 7 рухаються в напрямних 11 і 12, забезпечуючи при цьому паралельний підйом або опускання основної стільниці 3 відносно стола. Пружини 8 забезпечують легкість підйому основної стільниці 3. Рейка 15 з пазами і стрижень 16 рукоятками 17 механізму фіксації забезпечують надійну фіксацію основної стільниці 3 в різних положеннях висоти. Додаткові стільниці 4 і 5 закріплені до верхньої частини основної стільниці 3 за допомогою меблевих петель 21 і 22, що дає можливість нахилу додаткових стільниць 4 і 5 на кут 0-90° відносно основної стільниці 3. Елементи фіксації додаткових стільниць 4 і 5 скоби 23 і 24 закріплені кінцями до нижньої частини основної стільниці 3 на шарнірах, вони підпружинені до додаткових стільниць 4 і 5. При підйомі додаткових стільниць 4 і 5 в горизонтальне положення скоби 23 і 24 защіпаються і фіксують додаткові стільниці 4 і 5. Стіл трансформується наступним чином: для приведення стола в положення "обідній стіл" (див. Фіг.2) основну стільницю 3 піднімають вгору до моменту фіксації її в потрібному положенні висоти, потім піднімають вгору додаткові стільниці 4 і 5 до моменту фіксації їх в горизонтальному положенні. Фіксації всіх стільниць відбуваються автоматично. Результатом такої трансформації є легка і швидка дискретна зміна висоти столу і збільшення площі стільниці. У положенні "обідній стіл" площа стільниці 3 збільшується до двох разів (в залежності від розмірів додаткових стільниць 4 і 5), а її висота над рівнем підлоги відповідає ергономічним нормам. Для приведення стола в положення "журнальний столик" (див. Фіг.1) всі дії виконуються в зворотному порядку. Для розфіксації додаткових стільниць 4 і 5 потрібно підняти їх вгору, а скоби 23 і 24 потягнути трохи вниз, при цьому скоби 23 і 24 розфіксують додаткові стільниці 4, 5 і можна буде опустити їх у вертикальне положення. Для опускання основної стільниці 3 потрібно потягнути вниз за рукоятки 17, при цьому відбудеться розфіксація рейки 15 і основна стільниця 3 опуститься вниз, до моменту зіткнення з основою 1 стола. Результатом такої трансформації є легке і швидке зменшення висоти столу і площі стільниці, приймаючи при цьому експлуатаційне положення "журнальний столик". Запропонований стіл-трансформер може бути виконаний з столярних деталей на основі плит дрібно-дисперсної фракції (ДДФ), деревно-стружкових плит (ДСП) або дерев'яного масиву, 2 UA 71054 U з декоративною обробкою поверхонь пластиком, ламінатом або натуральним шпоном з цінних порід деревини. Заявлений стіл завдяки своїм покращеним експлуатаційним характеристикам може використовуватися як побутові, так і офісні меблі. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Стіл-трансформер, що містить основу, яка складається із сполучених між собою опорних елементів, що виконують функцію ніжок, основну стільницю і механізм підйому та опускання основної стільниці, який відрізняється тим, що забезпечений двома додатковими стільницями, з'єднаними з основною стільницею елементами фіксації додаткових стільниць, а також механізмом фіксації основної стільниці, що містить рейку з пазами, стрижень з рукоятками, пластину з отвором, пружину і обмежувач, при цьому механізм підйому i опускання основної стільниці виконаний у вигляді двох перехресних важелів, шарнірно з'єднаних між собою поворотною віссю, причому нижній кінець умовно правого важеля закріплений за допомогою шарніра до основи стола, а верхній його кінець установлений з можливістю переміщення в напрямних основної стільниці, нижній кінець умовно лівого важеля установлений з можливістю переміщення в напрямних основи, а верхній його кінець закріплений за допомогою шарніра до основної стільниці. 3 UA 71054 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
