Нормально закритий клапан

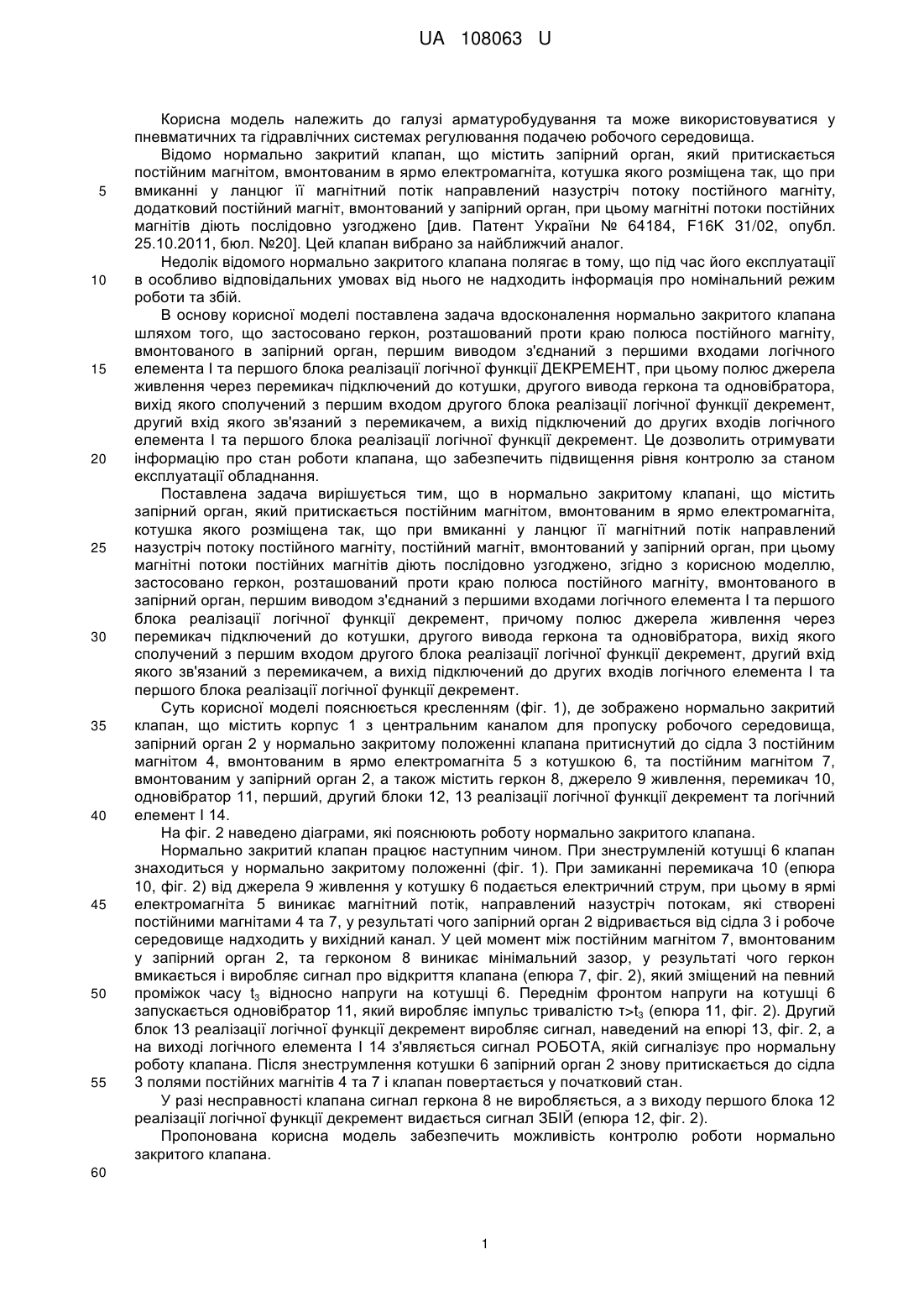

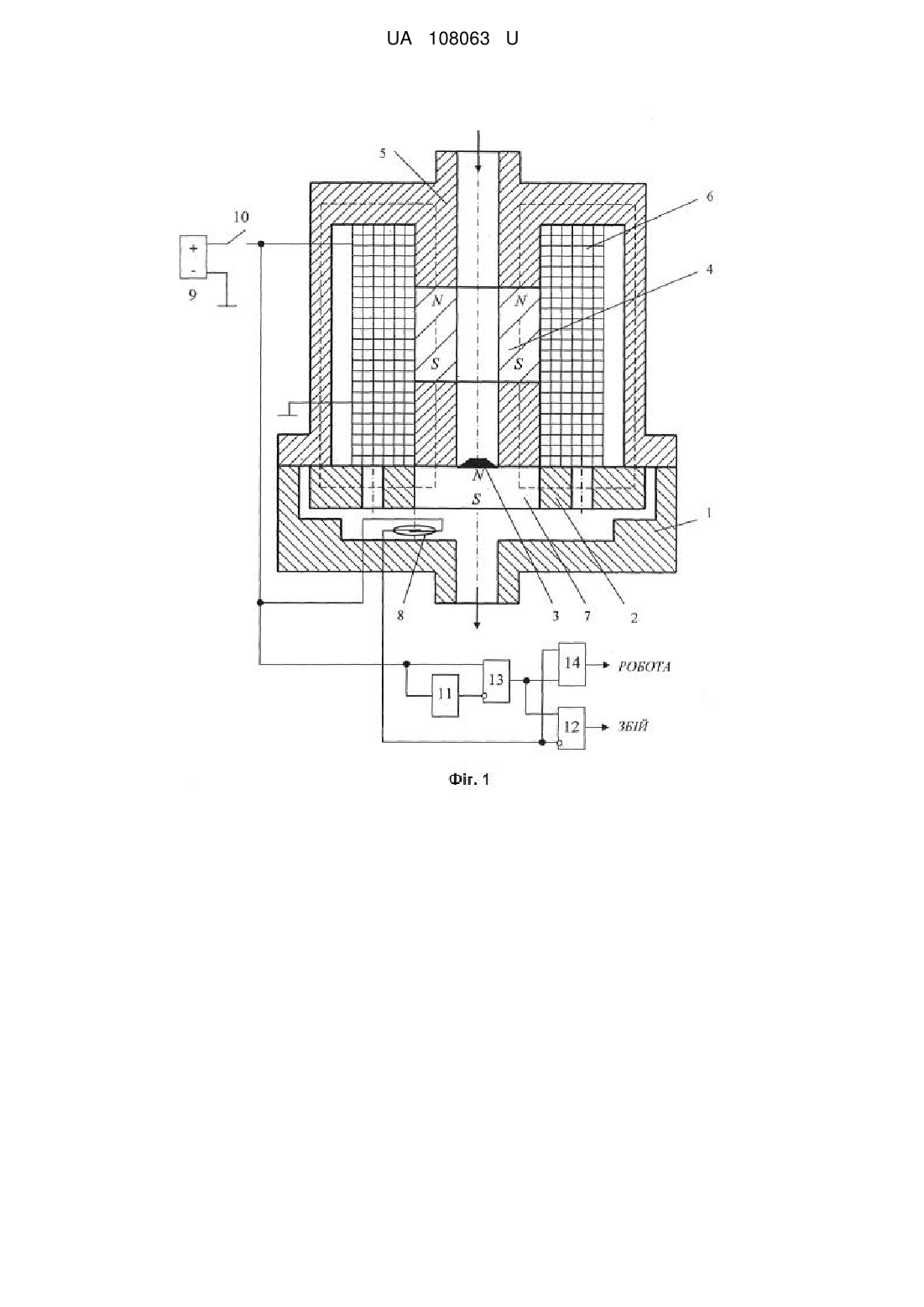

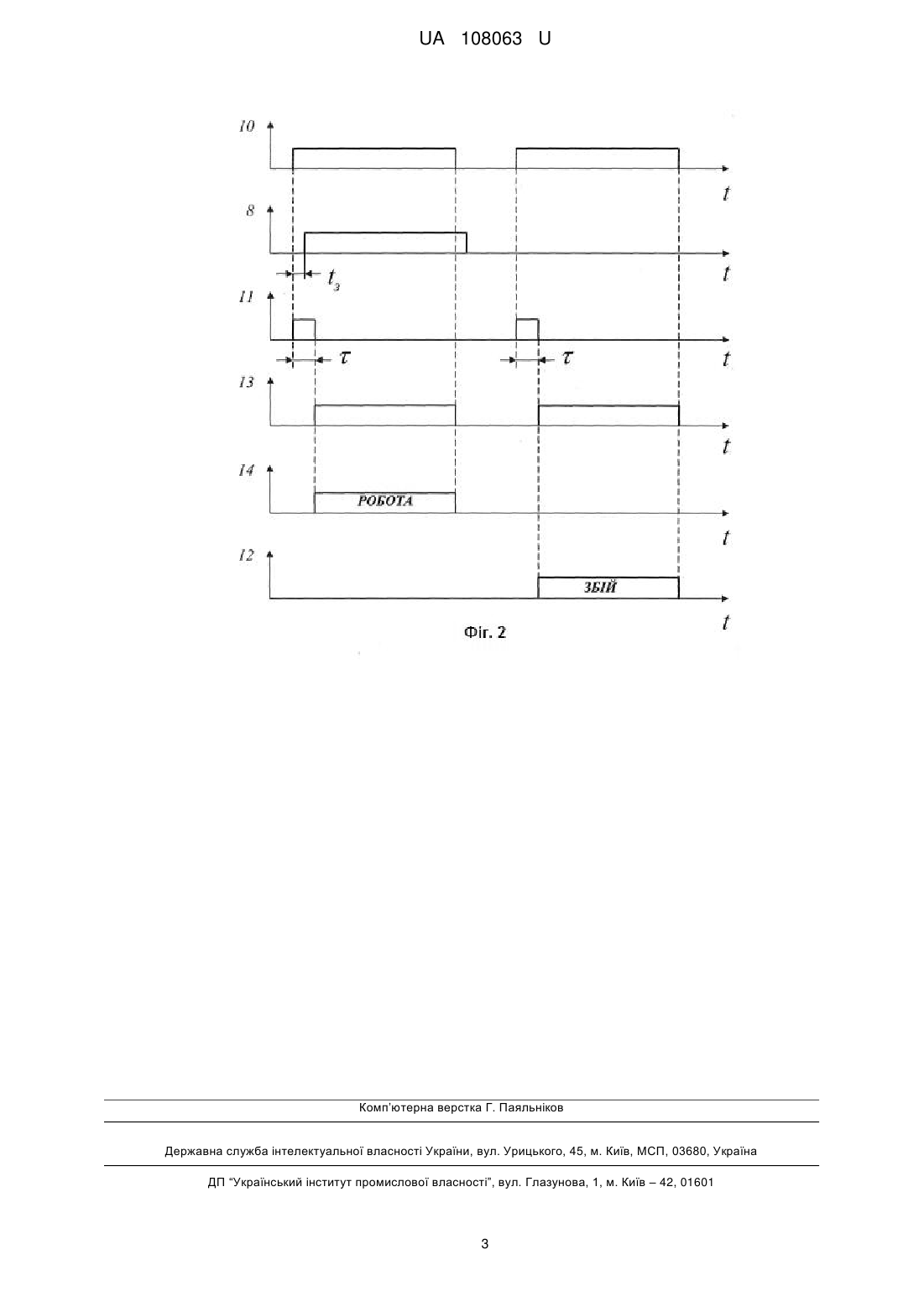

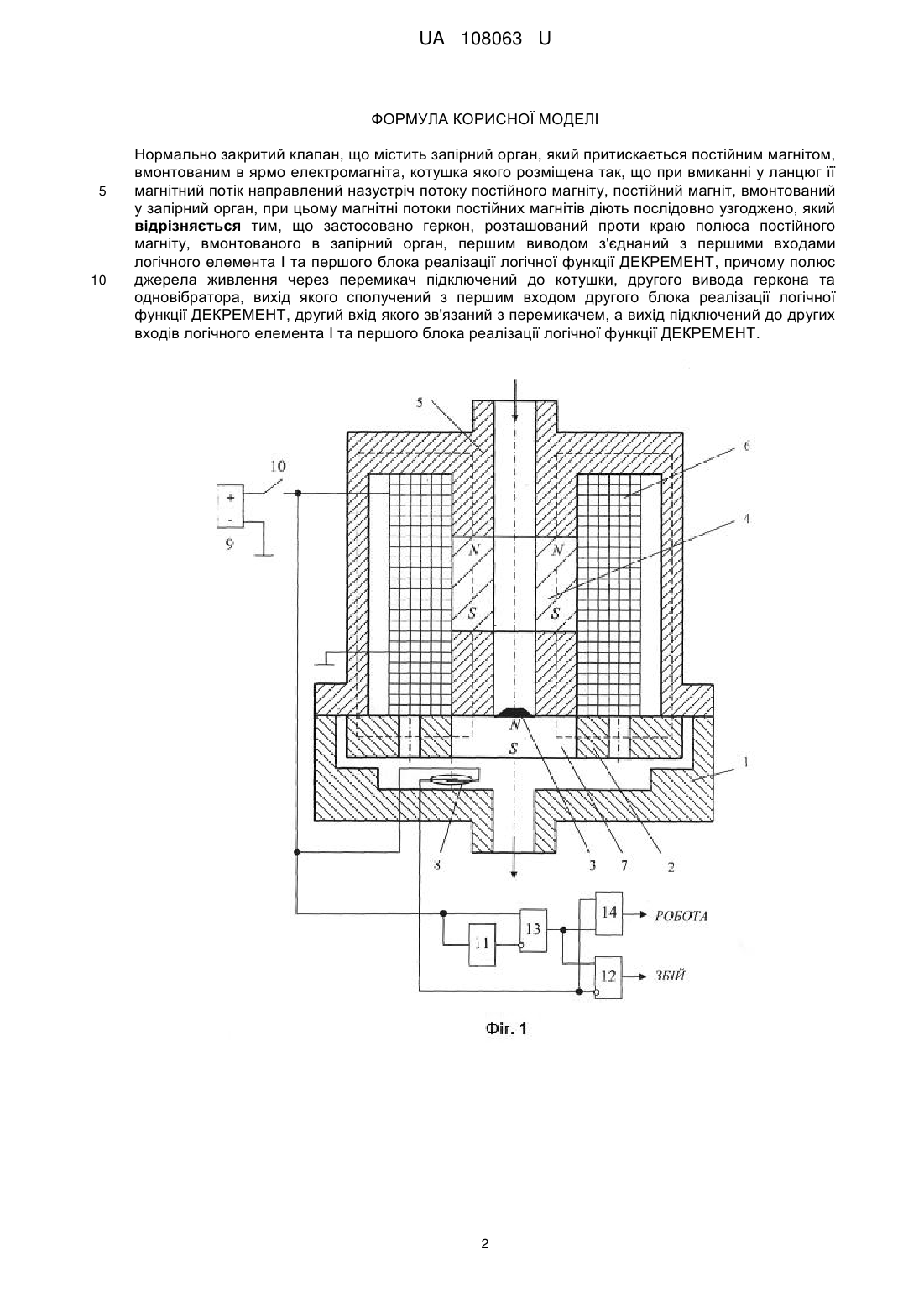

Реферат: UA 108063 U UA 108063 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі арматуробудування та може використовуватися у пневматичних та гідравлічних системах регулювання подачею робочого середовища. Відомо нормально закритий клапан, що містить запірний орган, який притискається постійним магнітом, вмонтованим в ярмо електромагніта, котушка якого розміщена так, що при вмиканні у ланцюг її магнітний потік направлений назустріч потоку постійного магніту, додатковий постійний магніт, вмонтований у запірний орган, при цьому магнітні потоки постійних магнітів діють послідовно узгоджено [див. Патент України № 64184, F16K 31/02, опубл. 25.10.2011, бюл. №20]. Цей клапан вибрано за найближчий аналог. Недолік відомого нормально закритого клапана полягає в тому, що під час його експлуатації в особливо відповідальних умовах від нього не надходить інформація про номінальний режим роботи та збій. В основу корисної моделі поставлена задача вдосконалення нормально закритого клапана шляхом того, що застосовано геркон, розташований проти краю полюса постійного магніту, вмонтованого в запірний орган, першим виводом з'єднаний з першими входами логічного елемента І та першого блока реалізації логічної функції ДЕКРЕМЕНТ, при цьому полюс джерела живлення через перемикач підключений до котушки, другого вивода геркона та одновібратора, вихід якого сполучений з першим входом другого блока реалізації логічної функції декремент, другий вхід якого зв'язаний з перемикачем, а вихід підключений до других входів логічного елемента І та першого блока реалізації логічної функції декремент. Це дозволить отримувати інформацію про стан роботи клапана, що забезпечить підвищення рівня контролю за станом експлуатації обладнання. Поставлена задача вирішується тим, що в нормально закритому клапані, що містить запірний орган, який притискається постійним магнітом, вмонтованим в ярмо електромагніта, котушка якого розміщена так, що при вмиканні у ланцюг її магнітний потік направлений назустріч потоку постійного магніту, постійний магніт, вмонтований у запірний орган, при цьому магнітні потоки постійних магнітів діють послідовно узгоджено, згідно з корисною моделлю, застосовано геркон, розташований проти краю полюса постійного магніту, вмонтованого в запірний орган, першим виводом з'єднаний з першими входами логічного елемента І та першого блока реалізації логічної функції декремент, причому полюс джерела живлення через перемикач підключений до котушки, другого вивода геркона та одновібратора, вихід якого сполучений з першим входом другого блока реалізації логічної функції декремент, другий вхід якого зв'язаний з перемикачем, а вихід підключений до других входів логічного елемента І та першого блока реалізації логічної функції декремент. Суть корисної моделі пояснюється кресленням (фіг. 1), де зображено нормально закритий клапан, що містить корпус 1 з центральним каналом для пропуску робочого середовища, запірний орган 2 у нормально закритому положенні клапана притиснутий до сідла 3 постійним магнітом 4, вмонтованим в ярмо електромагніта 5 з котушкою 6, та постійним магнітом 7, вмонтованим у запірний орган 2, а також містить геркон 8, джерело 9 живлення, перемикач 10, одновібратор 11, перший, другий блоки 12, 13 реалізації логічної функції декремент та логічний елемент І 14. На фіг. 2 наведено діаграми, які пояснюють роботу нормально закритого клапана. Нормально закритий клапан працює наступним чином. При знеструмленій котушці 6 клапан знаходиться у нормально закритому положенні (фіг. 1). При замиканні перемикача 10 (епюра 10, фіг. 2) від джерела 9 живлення у котушку 6 подається електричний струм, при цьому в ярмі електромагніта 5 виникає магнітний потік, направлений назустріч потокам, які створені постійними магнітами 4 та 7, у результаті чого запірний орган 2 відривається від сідла 3 і робоче середовище надходить у вихідний канал. У цей момент між постійним магнітом 7, вмонтованим у запірний орган 2, та герконом 8 виникає мінімальний зазор, у результаті чого геркон вмикається і виробляє сигнал про відкриття клапана (епюра 7, фіг. 2), який зміщений на певний проміжок часу t3 відносно напруги на котушці 6. Переднім фронтом напруги на котушці 6 запускається одновібратор 11, який виробляє імпульс тривалістю τ>t3 (епюра 11, фіг. 2). Другий блок 13 реалізації логічної функції декремент виробляє сигнал, наведений на епюрі 13, фіг. 2, а на виході логічного елемента І 14 з'являється сигнал РОБОТА, якій сигналізує про нормальну роботу клапана. Після знеструмлення котушки 6 запірний орган 2 знову притискається до сідла 3 полями постійних магнітів 4 та 7 і клапан повертається у початковий стан. У разі несправності клапана сигнал геркона 8 не виробляється, а з виходу першого блока 12 реалізації логічної функції декремент видається сигнал ЗБІЙ (епюра 12, фіг. 2). Пропонована корисна модель забезпечить можливість контролю роботи нормально закритого клапана. 60 1 UA 108063 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Нормально закритий клапан, що містить запірний орган, який притискається постійним магнітом, вмонтованим в ярмо електромагніта, котушка якого розміщена так, що при вмиканні у ланцюг її магнітний потік направлений назустріч потоку постійного магніту, постійний магніт, вмонтований у запірний орган, при цьому магнітні потоки постійних магнітів діють послідовно узгоджено, який відрізняється тим, що застосовано геркон, розташований проти краю полюса постійного магніту, вмонтованого в запірний орган, першим виводом з'єднаний з першими входами логічного елемента І та першого блока реалізації логічної функції ДЕКРЕМЕНТ, причому полюс джерела живлення через перемикач підключений до котушки, другого вивода геркона та одновібратора, вихід якого сполучений з першим входом другого блока реалізації логічної функції ДЕКРЕМЕНТ, другий вхід якого зв'язаний з перемикачем, а вихід підключений до других входів логічного елемента І та першого блока реалізації логічної функції ДЕКРЕМЕНТ. 2 UA 108063 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
