Вимірювальний прилад

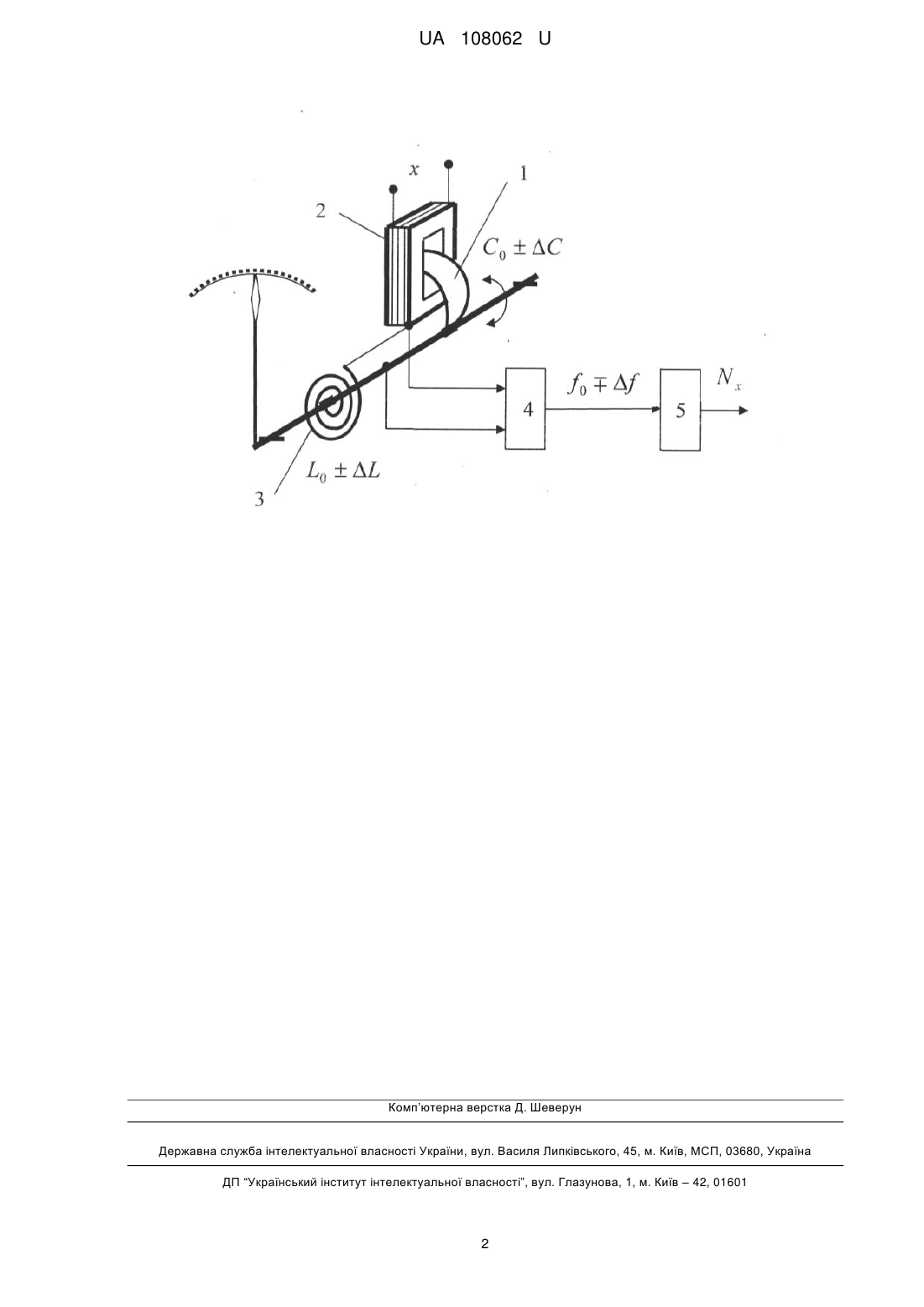

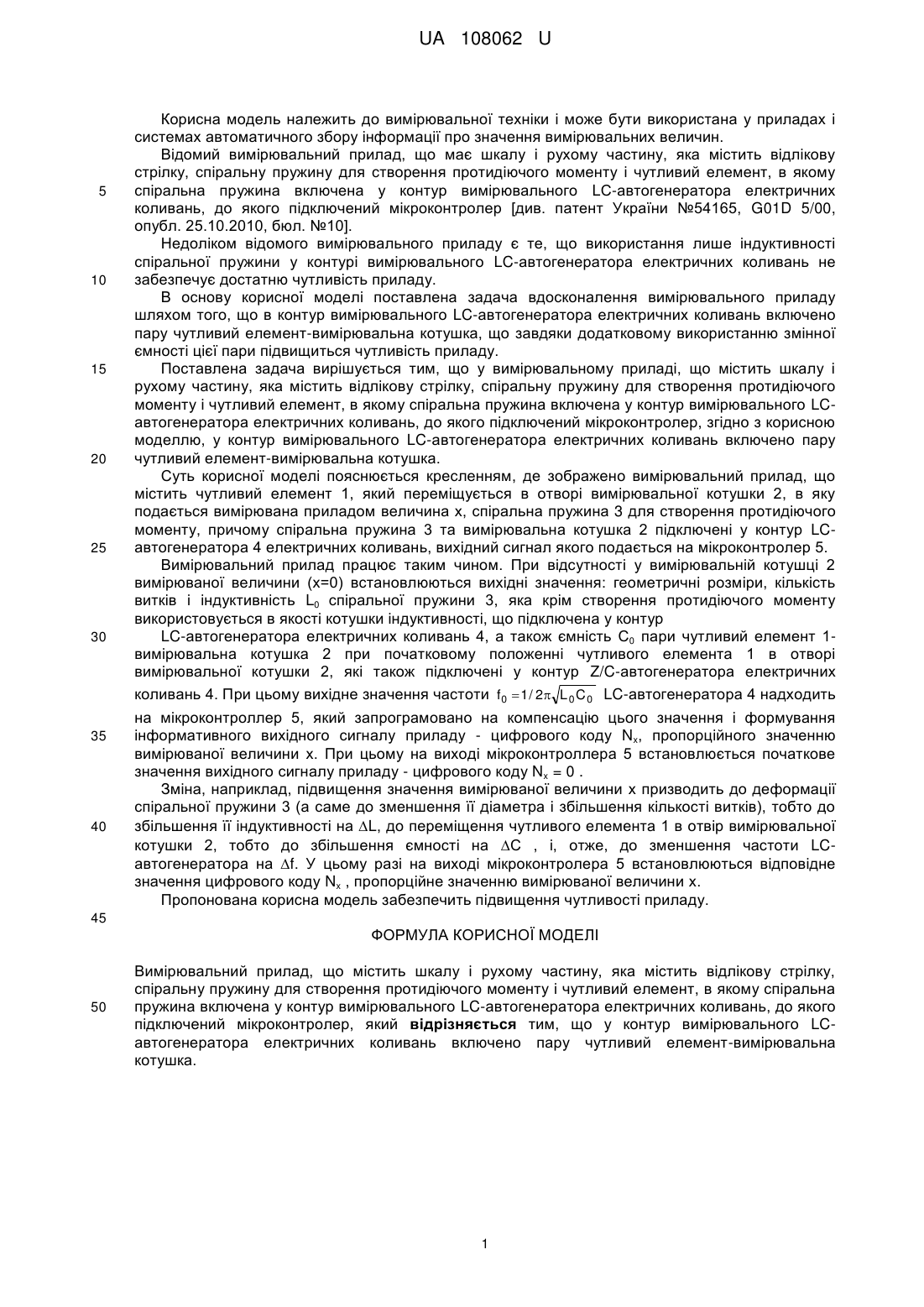

Реферат: UA 108062 U UA 108062 U 5 10 15 20 25 30 35 40 Корисна модель належить до вимірювальної техніки і може бути використана у приладах і системах автоматичного збору інформації про значення вимірювальних величин. Відомий вимірювальний прилад, що має шкалу і рухому частину, яка містить відлікову стрілку, спіральну пружину для створення протидіючого моменту і чутливий елемент, в якому спіральна пружина включена у контур вимірювального LС-автогенератора електричних коливань, до якого підключений мікроконтролер [див. патент України №54165, G01D 5/00, опубл. 25.10.2010, бюл. №10]. Недоліком відомого вимірювального приладу є те, що використання лише індуктивності спіральної пружини у контурі вимірювального LC-автогенератора електричних коливань не забезпечує достатню чутливість приладу. В основу корисної моделі поставлена задача вдосконалення вимірювального приладу шляхом того, що в контур вимірювального LC-автогенератора електричних коливань включено пару чутливий елемент-вимірювальна котушка, що завдяки додатковому використанню змінної ємності цієї пари підвищиться чутливість приладу. Поставлена задача вирішується тим, що у вимірювальному приладі, що містить шкалу і рухому частину, яка містить відлікову стрілку, спіральну пружину для створення протидіючого моменту і чутливий елемент, в якому спіральна пружина включена у контур вимірювального LCавтогенератора електричних коливань, до якого підключений мікроконтролер, згідно з корисною моделлю, у контур вимірювального LC-автогенератора електричних коливань включено пару чутливий елемент-вимірювальна котушка. Суть корисної моделі пояснюється кресленням, де зображено вимірювальний прилад, що містить чутливий елемент 1, який переміщується в отворі вимірювальної котушки 2, в яку подається вимірювана приладом величина х, спіральна пружина 3 для створення протидіючого моменту, причому спіральна пружина 3 та вимірювальна котушка 2 підключені у контур LCавтогенератора 4 електричних коливань, вихідний сигнал якого подається на мікроконтролер 5. Вимірювальний прилад працює таким чином. При відсутності у вимірювальній котушці 2 вимірюваної величини (х=0) встановлюються вихідні значення: геометричні розміри, кількість витків і індуктивність L0 спіральної пружини 3, яка крім створення протидіючого моменту використовується в якості котушки індуктивності, що підключена у контур LC-автогенератора електричних коливань 4, а також ємність С0 пари чутливий елемент 1вимірювальна котушка 2 при початковому положенні чутливого елемента 1 в отворі вимірювальної котушки 2, які також підключені у контур Z/C-автогенератора електричних коливань 4. При цьому вихідне значення частоти f0  1 / 2 L 0 C 0 LC-автогенератора 4 надходить на мікроконтроллер 5, який запрограмовано на компенсацію цього значення і формування інформативного вихідного сигналу приладу - цифрового коду Nx, пропорційного значенню вимірюваної величини х. При цьому на виході мікроконтроллера 5 встановлюється початкове значення вихідного сигналу приладу - цифрового коду Nx = 0 . Зміна, наприклад, підвищення значення вимірюваної величини х призводить до деформації спіральної пружини 3 (а саме до зменшення її діаметра і збільшення кількості витків), тобто до збільшення її індуктивності на L, до переміщення чутливого елемента 1 в отвір вимірювальної котушки 2, тобто до збільшення ємності на С , і, отже, до зменшення частоти LCавтогенератора на f. У цьому разі на виході мікроконтролера 5 встановлюються відповідне значення цифрового коду Nx , пропорційне значенню вимірюваної величини х. Пропонована корисна модель забезпечить підвищення чутливості приладу. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Вимірювальний прилад, що містить шкалу і рухому частину, яка містить відлікову стрілку, спіральну пружину для створення протидіючого моменту і чутливий елемент, в якому спіральна пружина включена у контур вимірювального LC-автогенератора електричних коливань, до якого підключений мікроконтролер, який відрізняється тим, що у контур вимірювального LCавтогенератора електричних коливань включено пару чутливий елемент-вимірювальна котушка. 1 UA 108062 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
