Електромагнітний клапан

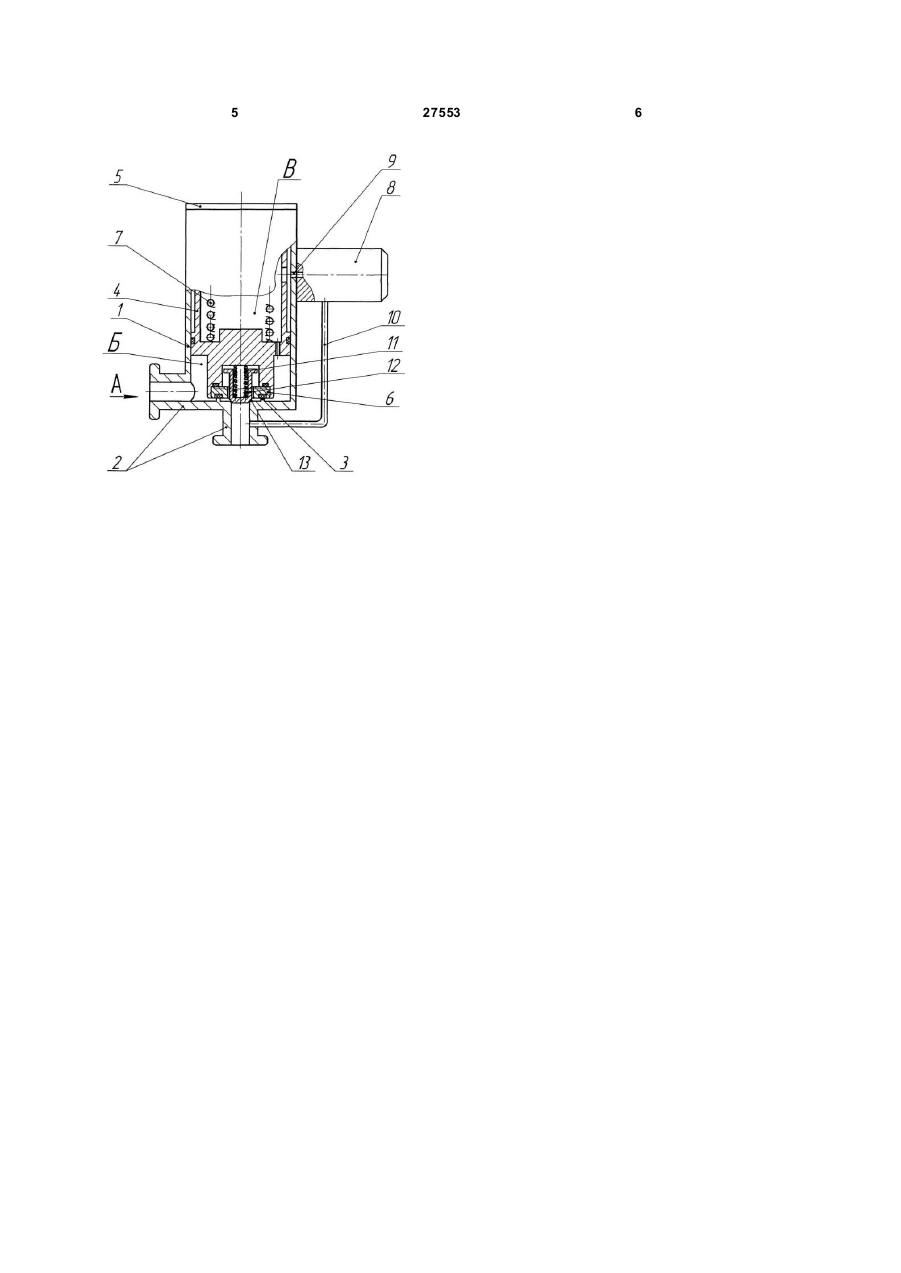

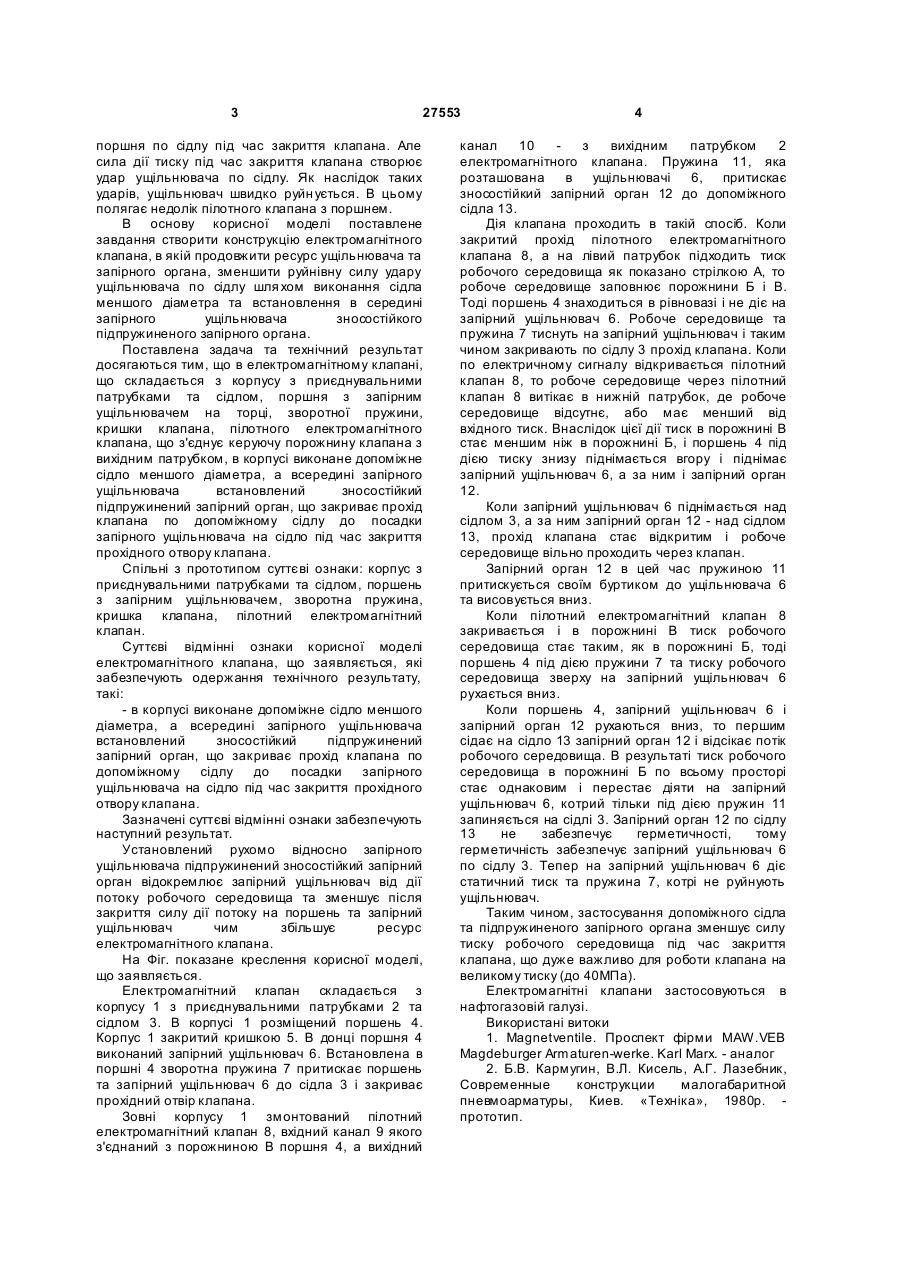

Електромагнітний клапан, що складається з корпусу з приєднувальними патрубками та сідлом, 3 27553 поршня по сідлу під час закриття клапана. Але сила дії тиску під час закриття клапана створює удар ущільнювача по сідлу. Як наслідок таких ударів, ущільнювач швидко руйн ується. В цьому полягає недолік пілотного клапана з поршнем. В основу корисної моделі поставлене завдання створити конструкцію електромагнітного клапана, в якій продовжити ресурс ущільнювача та запірного органа, зменшити руйнівну силу удару ущільнювача по сідлу шля хом виконання сідла меншого діаметра та встановлення в середині запірного ущільнювача зносостійкого підпружиненого запірного органа. Поставлена задача та технічний результат досягаються тим, що в електромагнітному клапані, що складається з корпусу з приєднувальними патрубками та сідлом, поршня з запірним ущільнювачем на торці, зворотної пружини, кришки клапана, пілотного електромагнітного клапана, що з'єднує керуючу порожнину клапана з вихідним патрубком, в корпусі виконане допоміжне сідло меншого діаметра, а всередині запірного ущільнювача встановлений зносостійкий підпружинений запірний орган, що закриває прохід клапана по допоміжному сідлу до посадки запірного ущільнювача на сідло під час закриття прохідного отвору клапана. Спільні з прототипом суттєві ознаки: корпус з приєднувальними патрубками та сідлом, поршень з запірним ущільнювачем, зворотна пружина, кришка клапана, пілотний електромагнітний клапан. Суттєві відмінні ознаки корисної моделі електромагнітного клапана, що заявляється, які забезпечують одержання технічного результату, такі: - в корпусі виконане допоміжне сідло меншого діаметра, а всередині запірного ущільнювача встановлений зносостійкий підпружинений запірний орган, що закриває прохід клапана по допоміжному сідлу до посадки запірного ущільнювача на сідло під час закриття прохідного отвору клапана. Зазначені суттєві відмінні ознаки забезпечують наступний результат. Установлений рухомо відносно запірного ущільнювача підпружинений зносостійкий запірний орган відокремлює запірний ущільнювач від дії потоку робочого середовища та зменшує після закриття силу дії потоку на поршень та запірний ущільнювач чим збільшує ресурс електромагнітного клапана. На Фіг. показане креслення корисної моделі, що заявляється. Електромагнітний клапан складається з корпусу 1 з приєднувальними патрубками 2 та сідлом 3. В корпусі 1 розміщений поршень 4. Корпус 1 закритий кришкою 5. В донці поршня 4 виконаний запірний ущільнювач 6. Встановлена в поршні 4 зворотна пружина 7 притискає поршень та запірний ущільнювач 6 до сідла 3 і закриває прохідний отвір клапана. Зовні корпусу 1 змонтований пілотний електромагнітний клапан 8, вхідний канал 9 якого з'єднаний з порожниною В поршня 4, а вихідний 4 канал 10 з вихідним патрубком 2 електромагнітного клапана. Пружина 11, яка розташована в ущільнювачі 6, притискає зносостійкий запірний орган 12 до допоміжного сідла 13. Дія клапана проходить в такій спосіб. Коли закритий прохід пілотного електромагнітного клапана 8, а на лівий патрубок підходить тиск робочого середовища як показано стрілкою А, то робоче середовище заповнює порожнини Б і В. Тоді поршень 4 знаходиться в рівновазі і не діє на запірний ущільнювач 6. Робоче середовище та пружина 7 тиснуть на запірний ущільнювач і таким чином закривають по сідлу 3 прохід клапана. Коли по електричному сигналу відкривається пілотний клапан 8, то робоче середовище через пілотний клапан 8 витікає в нижній патрубок, де робоче середовище відсутнє, або має менший від вхідного тиск. Внаслідок цієї дії тиск в порожнині В стає меншим ніж в порожнині Б, і поршень 4 під дією тиску знизу піднімається вгору і піднімає запірний ущільнювач 6, а за ним і запірний орган 12. Коли запірний ущільнювач 6 піднімається над сідлом 3, а за ним запірний орган 12 - над сідлом 13, прохід клапана стає відкритим і робоче середовище вільно проходить через клапан. Запірний орган 12 в цей час пружиною 11 притискується своїм буртиком до ущільнювача 6 та висовується вниз. Коли пілотний електромагнітний клапан 8 закривається і в порожнині В тиск робочого середовища стає таким, як в порожнині Б, тоді поршень 4 під дією пружини 7 та тиску робочого середовища зверху на запірний ущільнювач 6 рухається вниз. Коли поршень 4, запірний ущільнювач 6 і запірний орган 12 рухаються вниз, то першим сідає на сідло 13 запірний орган 12 і відсікає потік робочого середовища. В результаті тиск робочого середовища в порожнині Б по всьому просторі стає однаковим і перестає діяти на запірний ущільнювач 6, котрий тільки під дією пружин 11 запиняється на сідлі 3. Запірний орган 12 по сідлу 13 не забезпечує герметичності, тому герметичність забезпечує запірний ущільнювач 6 по сідлу 3. Тепер на запірний ущільнювач 6 діє статичний тиск та пружина 7, котрі не руйнують ущільнювач. Таким чином, застосування допоміжного сідла та підпружиненого запірного органа зменшує силу тиску робочого середовища під час закриття клапана, що дуже важливо для роботи клапана на великому тиску (до 40МПа). Електромагнітні клапани застосовуються в нафтогазовій галузі. Використані витоки 1. Magnetventile. Проспект фірми MAW.VEB Magdeburger Armaturen-werke. Karl Marx. - аналог 2. Б.В. Кармугин, В.Л. Кисель, А.Г. Лазебник, Современные конструкции малогабаритной пневмоарматуры, Киев. «Техніка», 1980p. прототип. 5 27553 6
