Спосіб підготовки зволожувального розчину для плоского офсетного друку

Завантажити PDF файл.

Формула / Реферат

Спосіб підготовки зволожувального розчину для плоского офсетного друку, що включає послідовне змішування його компонентів і оброблення магнітним полем, який відрізняється тим, що додатково проводять опромінення в УФ-спектральному діапазоні 200-400 нм впродовж 10-30 хв., а оброблення - магнітним полем шляхом пропускання через магнітну лійку з магнітною індукцією 40±10 мТл.

Текст

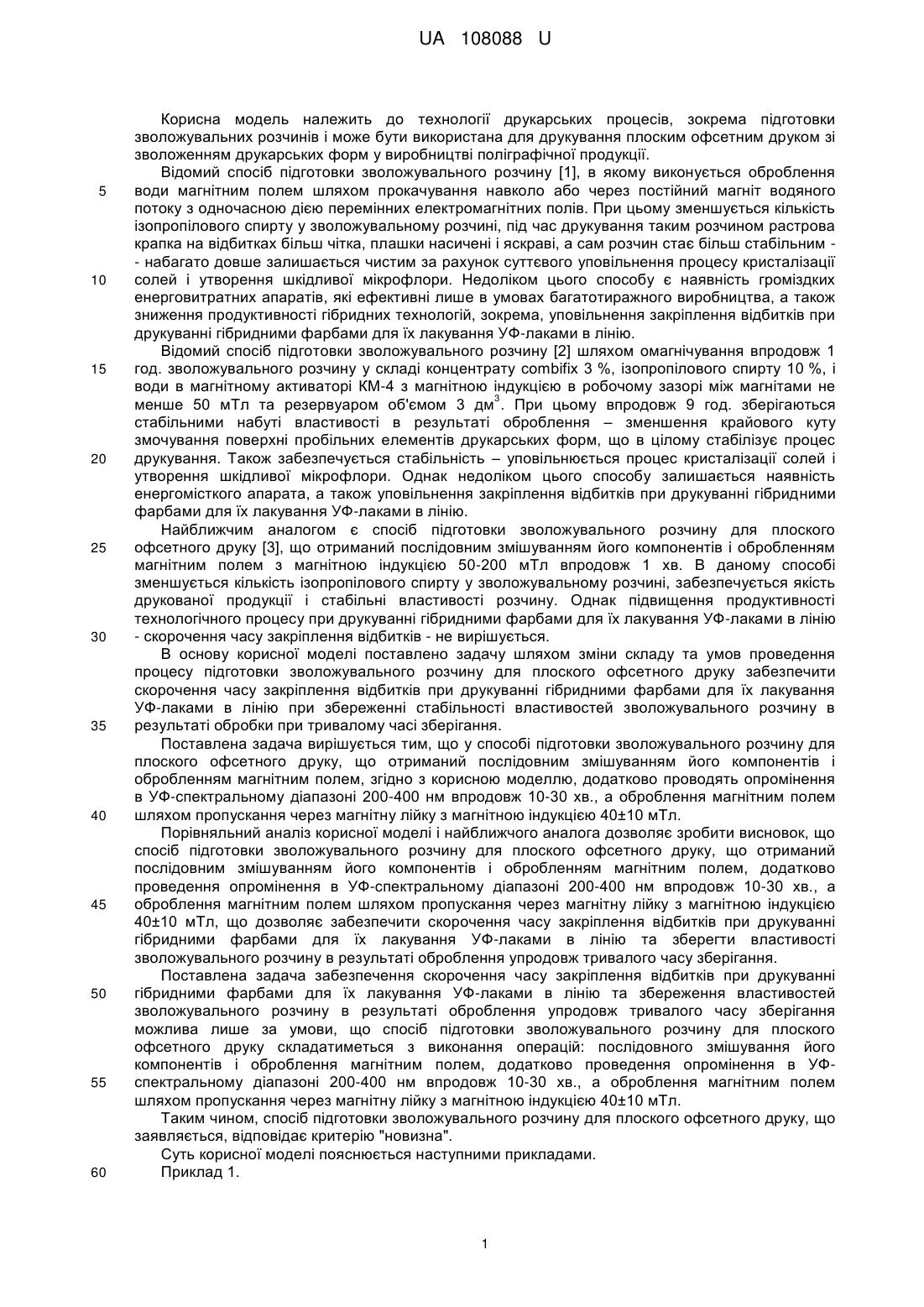

Реферат: Спосіб підготовки зволожувального розчину для плоского офсетного друку включає послідовне змішування його компонентів і оброблення магнітним полем. Додатково проводять опромінення в УФ-спектральному, а оброблення магнітним полем здійснюють шляхом пропускання через магнітну лійку. UA 108088 U (12) UA 108088 U UA 108088 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технології друкарських процесів, зокрема підготовки зволожувальних розчинів і може бути використана для друкування плоским офсетним друком зі зволоженням друкарських форм у виробництві поліграфічної продукції. Відомий спосіб підготовки зволожувального розчину [1], в якому виконується оброблення води магнітним полем шляхом прокачування навколо або через постійний магніт водяного потоку з одночасною дією перемінних електромагнітних полів. При цьому зменшується кількість ізопропілового спирту у зволожувальному розчині, під час друкування таким розчином растрова крапка на відбитках більш чітка, плашки насичені і яскраві, а сам розчин стає більш стабільним - набагато довше залишається чистим за рахунок суттєвого уповільнення процесу кристалізації солей і утворення шкідливої мікрофлори. Недоліком цього способу є наявність громіздких енерговитратних апаратів, які ефективні лише в умовах багатотиражного виробництва, а також зниження продуктивності гібридних технологій, зокрема, уповільнення закріплення відбитків при друкуванні гібридними фарбами для їх лакування УФ-лаками в лінію. Відомий спосіб підготовки зволожувального розчину [2] шляхом омагнічування впродовж 1 год. зволожувального розчину у складі концентрату combifix 3 %, ізопропілового спирту 10 %, і води в магнітному активаторі КМ-4 з магнітною індукцією в робочому зазорі між магнітами не 3 менше 50 мТл та резервуаром об'ємом 3 дм . При цьому впродовж 9 год. зберігаються стабільними набуті властивості в результаті оброблення – зменшення крайового куту змочування поверхні пробільних елементів друкарських форм, що в цілому стабілізує процес друкування. Також забезпечується стабільність – уповільнюється процес кристалізації солей і утворення шкідливої мікрофлори. Однак недоліком цього способу залишається наявність енергомісткого апарата, а також уповільнення закріплення відбитків при друкуванні гібридними фарбами для їх лакування УФ-лаками в лінію. Найближчим аналогом є спосіб підготовки зволожувального розчину для плоского офсетного друку [3], що отриманий послідовним змішуванням його компонентів і обробленням магнітним полем з магнітною індукцією 50-200 мТл впродовж 1 хв. В даному способі зменшується кількість ізопропілового спирту у зволожувальному розчині, забезпечується якість друкованої продукції і стабільні властивості розчину. Однак підвищення продуктивності технологічного процесу при друкуванні гібридними фарбами для їх лакування УФ-лаками в лінію - скорочення часу закріплення відбитків - не вирішується. В основу корисної моделі поставлено задачу шляхом зміни складу та умов проведення процесу підготовки зволожувального розчину для плоского офсетного друку забезпечити скорочення часу закріплення відбитків при друкуванні гібридними фарбами для їх лакування УФ-лаками в лінію при збереженні стабільності властивостей зволожувального розчину в результаті обробки при тривалому часі зберігання. Поставлена задача вирішується тим, що у способі підготовки зволожувального розчину для плоского офсетного друку, що отриманий послідовним змішуванням його компонентів і обробленням магнітним полем, згідно з корисною моделлю, додатково проводять опромінення в УФ-спектральному діапазоні 200-400 нм впродовж 10-30 хв., а оброблення магнітним полем шляхом пропускання через магнітну лійку з магнітною індукцією 40±10 мТл. Порівняльний аналіз корисної моделі і найближчого аналога дозволяє зробити висновок, що спосіб підготовки зволожувального розчину для плоского офсетного друку, що отриманий послідовним змішуванням його компонентів і обробленням магнітним полем, додатково проведення опромінення в УФ-спектральному діапазоні 200-400 нм впродовж 10-30 хв., а оброблення магнітним полем шляхом пропускання через магнітну лійку з магнітною індукцією 40±10 мТл, що дозволяє забезпечити скорочення часу закріплення відбитків при друкуванні гібридними фарбами для їх лакування УФ-лаками в лінію та зберегти властивості зволожувального розчину в результаті оброблення упродовж тривалого часу зберігання. Поставлена задача забезпечення скорочення часу закріплення відбитків при друкуванні гібридними фарбами для їх лакування УФ-лаками в лінію та збереження властивостей зволожувального розчину в результаті оброблення упродовж тривалого часу зберігання можлива лише за умови, що спосіб підготовки зволожувального розчину для плоского офсетного друку складатиметься з виконання операцій: послідовного змішування його компонентів і оброблення магнітним полем, додатково проведення опромінення в УФспектральному діапазоні 200-400 нм впродовж 10-30 хв., а оброблення магнітним полем шляхом пропускання через магнітну лійку з магнітною індукцією 40±10 мТл. Таким чином, спосіб підготовки зволожувального розчину для плоского офсетного друку, що заявляється, відповідає критерію "новизна". Суть корисної моделі пояснюється наступними прикладами. Приклад 1. 1 UA 108088 U 5 10 15 20 25 30 35 40 45 50 55 1.1. Приготування зволожувального розчину шляхом розчинення у водогінній воді концентрату буферної суміші Gold Star Fountain Solution виробника ABC Chem у пропорції 1:20, додавання ізопропілового спирту в обсязі 8 % на 1 л розчину. 1.2. Оброблення магнітним полем шляхом пропускання зволожувального розчину через магнітну лійку з магнітною індукцією 40±10мТл. 1.3. Опромінення кварцевою лампою BactoSfera ОББ 15П, що забезпечує УФ-спектральний діапазон 200-400 нм з максимумом випромінювання на ділянці спектра 253,7 нм, впродовж 10 хв. на віддалі від джерела 10 см, при освітленості 215 лк. 1.4. Вимірювання показника рН здійснювали рН-метром марки 150 МИ, електропровідності зволожувального розчину за допомогою кондуктометра EZODO cond 5021. 1.5. Для визначення стабільності властивостей зволожувального розчину його кількість розділили на дві частини. Одну використали для випробування у друкарському процесі, іншу для оцінки зміни показника рН, електропровідності та жорсткості упродовж зберігання. 1.6. Готували водно-фарбову емульсію шляхом змішування гібридної друкарської офсетної фарби відомих виробників з отриманим зволожувальним розчином. Для цього в 5 г фарби по краплях поступово додавали зволожувальний розчин і перемішували. Поява крапель розчину на поверхні фарби свідчила про надлишок зволожувального розчину, який не увібрала фарба, його видаляли серветкою з поверхні і припиняли додавання. 1.7. Друкування відбитків здійснювали в лабораторному прободрукарському пристрої ЛПУ-1 2 на папері крейдованому для офсетного друку Magno Satin Sappi, масою 130 г/м , офсетне полотно Кіпуо. Зважували на лабораторних електронних вагах Axis AD 200 з точністю 0,001 г 0,14 г водно-фарбової емульсії і шпателем переносили на валики розкочувальної системи прободрукарського пристрою ЛПУ-1 і розкочували впродовж 15 хв. при температурі (24±1) °С. Друкарську форму встановлювали в розкочувальну систему і наносили фарбу на форму вподовж 1 хв. Встановлювали форму з фарбою в прободрукарський пристрій, задавали режими тиску на пристрої 30 кг/см і швидкості 1,5 м/с і отримували відбиток в режимі з переконтактом. 1.8. За допомогою спектрофотометру Datacolor ПО R вимірювали оптичну густину відбитків зі статистичною обробкою результатів від 7 вимірів. 1.9. Для закріплення відбитків використовували лампу ПРК-4 з освітленістю 4000 лк на віддалі від джерела до відбитка 10 см. 1.10. Час первинного закріплення відбитка визначали за відсутністю сліду відбруднювання від проходження індентора по поверхні відбитка. 1.11. Оцінка зміни показників зволожувального розчину упродовж зберігання проводили шляхом вимірювання показника рН за допомогою рН-метра марки 150 МИ, електропровідності - кондуктометра EZODO cond 5021. Дослідження закінчували при загальному часі зберігання 720 год. Приклад 2. 1.1. Приготування зволожувального розчину шляхом розчинення у водогінній воді концентрату буферної суміші Stabilat D виробника Druckerei Service при кімнатній температурі у пропорції 1:20, додавання ізопропілового спирту в обсязі 10 % на 1 л розчину. 1.2. За прикладом 1. 1.3. Опромінення кварцовою лампою BactoSfera ОББ 15П впродовж 20 хв. на віддалі від джерела 10 см, при освітленості 215 лк. 1.4-1.11. За прикладом 1. Приклад 3. 1.1. Приготування зволожувального розчину шляхом розчинення у водогінній воді концентрату буферної суміші Varn Supreme виробника Varn при кімнатній температурі у пропорції 1:20, додавання ізопропілового спирту в обсязі 9 % на 1 л розчину. 1.2. За прикладом 1. 1.3. Опромінення кварцовою лампою BactoSfera ОББ 15П впродовж 30 хв. на віддалі від джерела 10 см, при освітленості 215 лк. 1.4-1.11. За прикладом 1. Приклад 4. 1.1. За прикладом 1. 1.2. Оброблення магнітним полем потужністю 50 мТл в активаторі КМ-4 впродовж 1 хв. 1.3. Не виконується. 1.4-1.11. За прикладом 1. Результати вимірювання змін показників рН і електропровідності зволожувального розчину, оптичної густини та часу первинного закріплення відбитка наведено в таблиці. 2 UA 108088 U Результати вимірювання показників Приклади Найменування показника 1 2 3 1. Зміна показників зволожувального розчину при загальному часі зберігання 720 год.: рН, одиниць електропровідність, мкСм/см 2. Оптична густина відбитків, Б 3. Час первинного закріплення відбитків за відсутністю відбруднювання при проходженні індентора, хв 5 10 15 20 25 4 (прототип) без змін без змін без змін в межах ±10-30 1,67 в межах ±10-30 1,73 в межах ±10-30 1,8 в межах ±0,1-0,3 в межах ±30-70 1,75 1 1 1 2 Аналіз результатів вимірювання змін показників рН та електропровідності зволожувального розчину, оптичної густини відбитків та часу їх первинного закріплення свідчить, що спосіб підготовки зволожувального розчину послідовним змішуванням його компонентів і обробленням магнітним полем, додатково проведення опромінення в УФ-спектральному діапазоні 200-400 нм впродовж 10-30 хв., а оброблення магнітним полем шляхом пропускання через магнітну лійку з магнітною індукцією 40±10 мТл забезпечує стабілізацію його властивостей упродовж 720 год. зберігання та у двічі скорочення часу закріплення відбитків при друкуванні гібридними фарбами для їх лакування УФ-лаками в лінію при унормованих показниках оптичної густини. Джерела інформації: 1. Амангельдыев А. Всегда ли полезен спирт? /Александр Амангельдыев //Курсив. - 2003. № 5. - С. 34-36. 2. Естріна Μ.В. Вплив обробки магнітним полем на властивості зволожувального розчину /М.В. Естріна, В.О. Канагін //Техїнологія і техніка друкарства. - №. - 2010. - С 182-186. 3. Патент України на корисну модель UA62159. Спосіб підготовки зволожувального розчину для плоского офсетного друку. МПК В 41 N 3/00 /Естріна М.В., Канагін В.О., Лазаренко Е.Т., Мельников О.В. - Заявл. 23.02.2011; № u201102111; опубл. 10.08.2011. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб підготовки зволожувального розчину для плоского офсетного друку, що включає послідовне змішування його компонентів і оброблення магнітним полем, який відрізняється тим, що додатково проводять опромінення в УФ-спектральному діапазоні 200-400 нм впродовж 10-30 хв., а оброблення - магнітним полем шляхом пропускання через магнітну лійку з магнітною індукцією 40±10 мТл. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

МПК / Мітки

МПК: B41N 3/00, B41N 3/08

Мітки: спосіб, підготовки, офсетного, плоского, друку, розчину, зволожувального
