Пристрій для укладання пляшок в тару

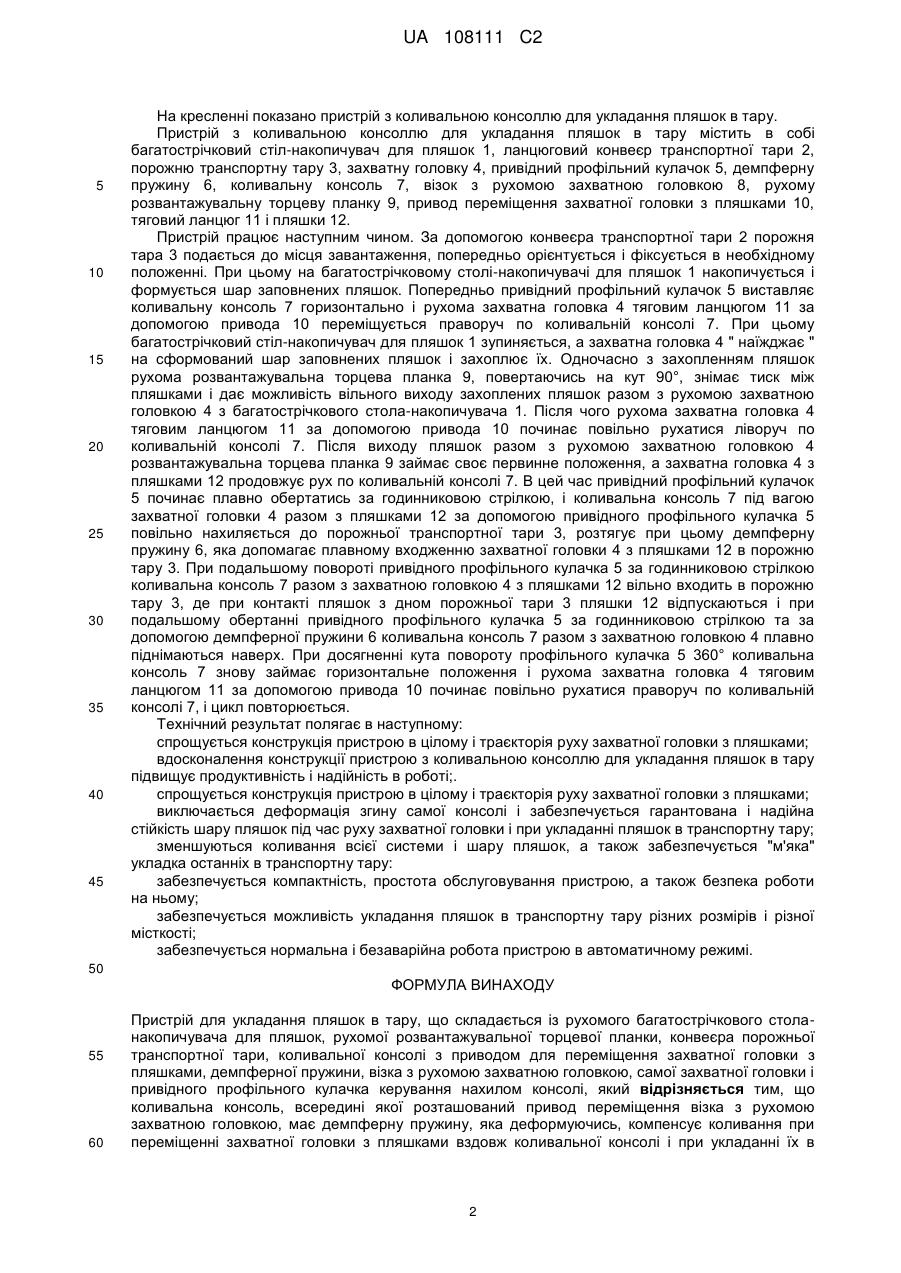

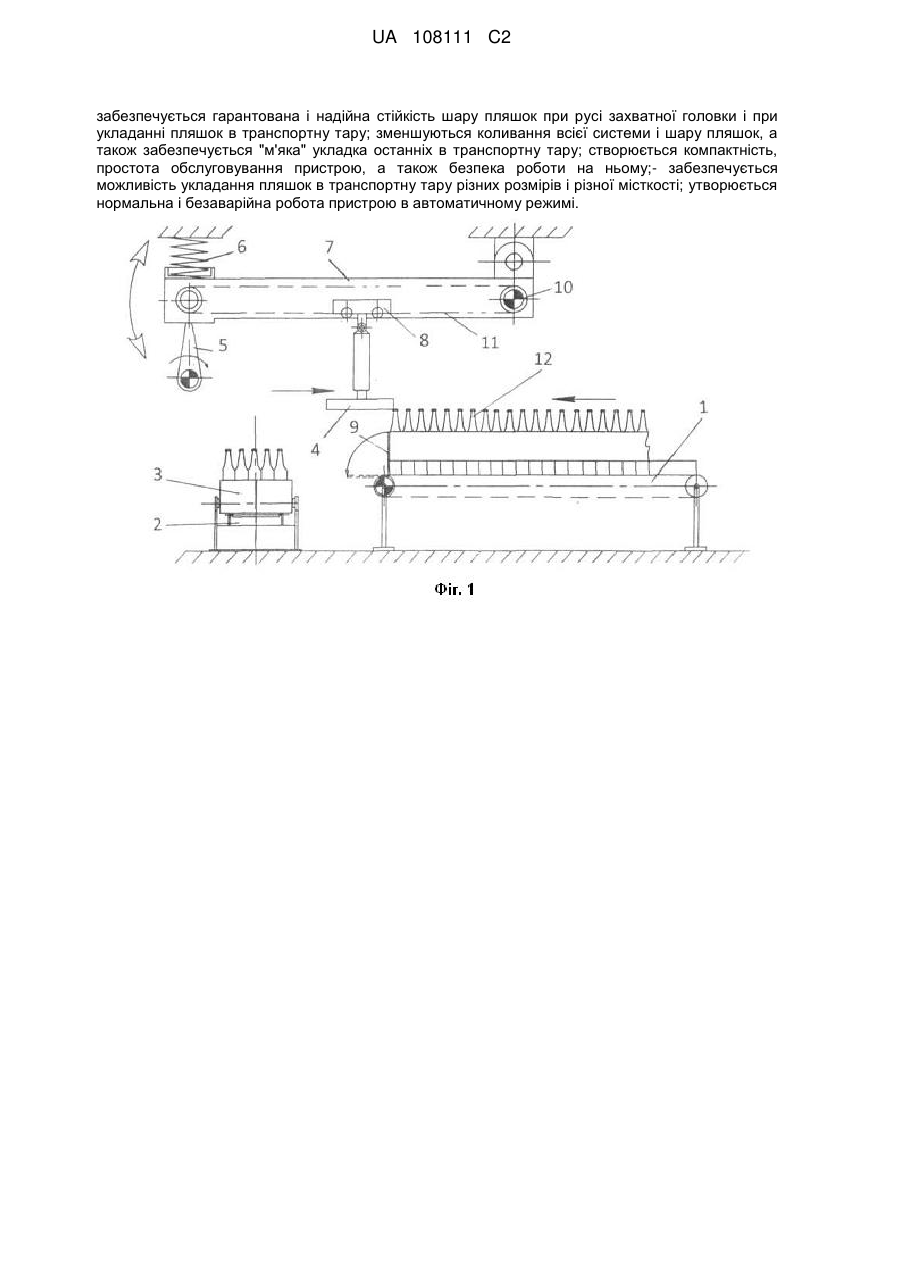

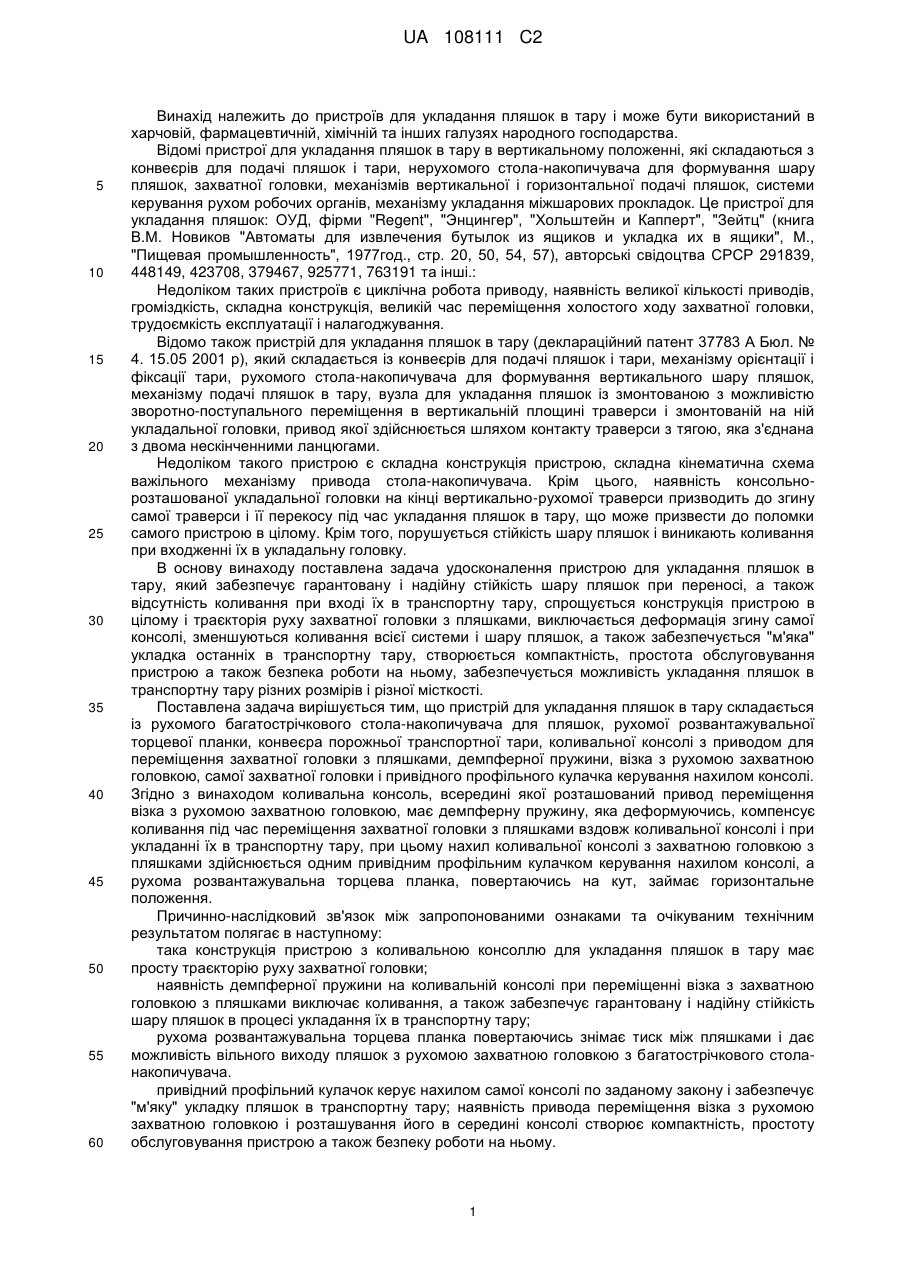

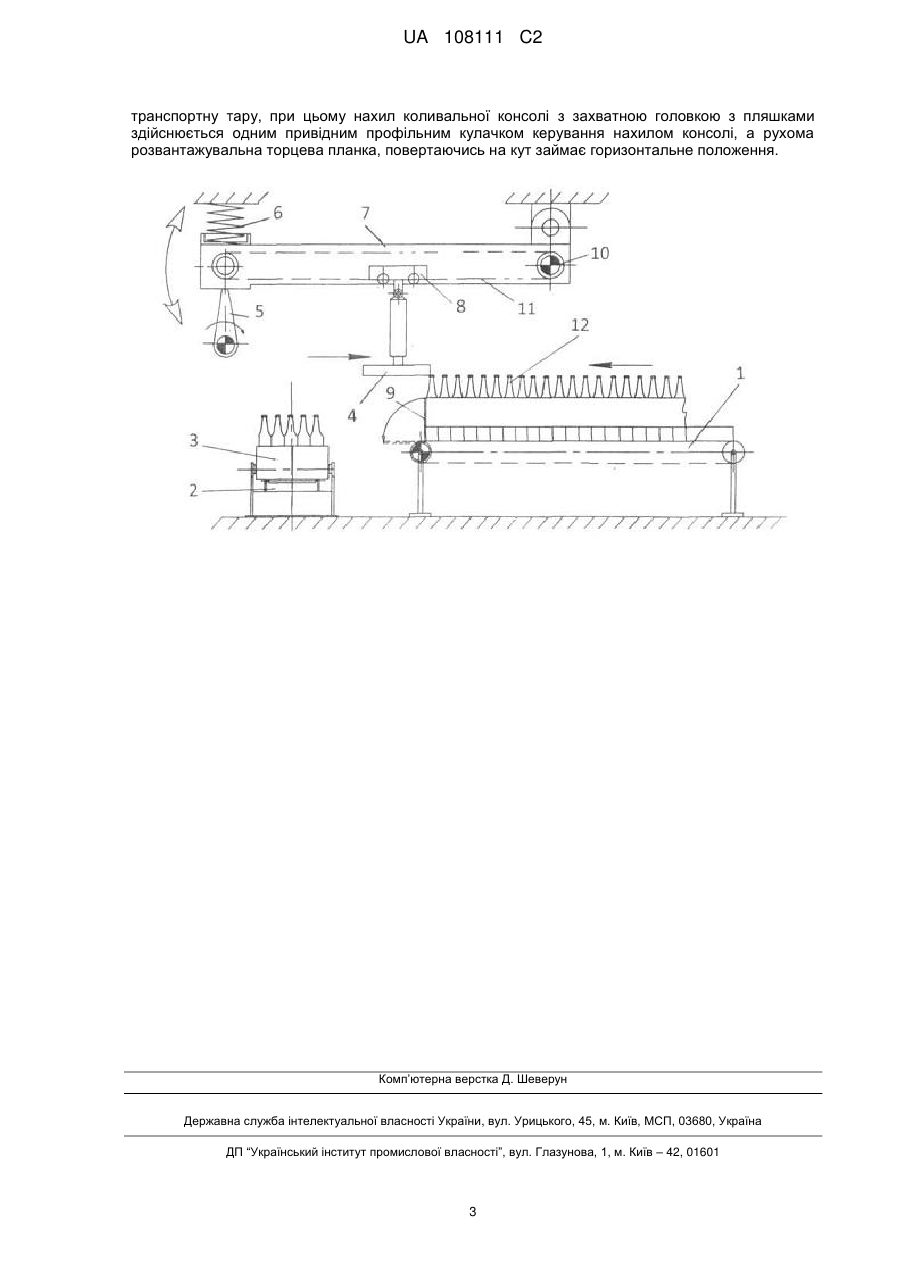

Реферат: Винахід належить до пристроїв для укладання пляшок в тару і може бути використаний в харчовій, фармацевтичній, хімічній та інших галузях народного господарства. Пристрій для укладання пляшок в тару складається із рухомого багатострічкового стола-накопичувача для пляшок, рухомої розвантажувальної торцевої планки, конвеєра порожньої транспортної тари, коливальної консолі з приводом для переміщення захватної головки з пляшками, демпферної пружини, візка з рухомою захватною головкою, самої захватної головки і привідного профільного кулачка керування нахилом консолі. Згідно з винаходом коливальна консоль, всередині якої розташовано привод переміщення візка з рухомою захватною головкою, має демпферну пружину, яка, деформуючись, компенсує коливання при переміщенні захватної головки з пляшками вздовж коливальної консолі і при укладанні їх в транспортну тару, при цьому нахил коливальної консолі з захватною головкою з пляшками здійснюється одним привідним профільним кулачком керування нахилом консолі, а рухома розвантажувальна торцева планка, повертаючись на кут займає горизонтальне положення. Винахід дозволяє спростити конструкцію пристрою в цілому і траєкторію руху захватної головки з пляшками; вдосконалити конструкції пристрою з коливальною консоллю для укладання пляшок в тару, що підвищує продуктивність і надійність в роботі; спрощується конструкція пристрою в цілому і траєкторія руху захватної головки з пляшками; виключається деформація згину самої консолі і UA 108111 C2 (12) UA 108111 C2 забезпечується гарантована і надійна стійкість шару пляшок при русі захватної головки і при укладанні пляшок в транспортну тару; зменшуються коливання всієї системи і шару пляшок, а також забезпечується "м'яка" укладка останніх в транспортну тару; створюється компактність, простота обслуговування пристрою, а також безпека роботи на ньому;- забезпечується можливість укладання пляшок в транспортну тару різних розмірів і різної місткості; утворюється нормальна і безаварійна робота пристрою в автоматичному режимі. UA 108111 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до пристроїв для укладання пляшок в тару і може бути використаний в харчовій, фармацевтичній, хімічній та інших галузях народного господарства. Відомі пристрої для укладання пляшок в тару в вертикальному положенні, які складаються з конвеєрів для подачі пляшок і тари, нерухомого стола-накопичувача для формування шару пляшок, захватної головки, механізмів вертикальної і горизонтальної подачі пляшок, системи керування рухом робочих органів, механізму укладання міжшарових прокладок. Це пристрої для укладання пляшок: ОУД, фірми "Regent", "Энцингер", "Хольштейн и Капперт", "Зейтц" (книга В.М. Новиков "Автоматы для извлечения бутылок из ящиков и укладка их в ящики", М., "Пищевая промышленность", 1977год., стр. 20, 50, 54, 57), авторські свідоцтва СРСР 291839, 448149, 423708, 379467, 925771, 763191 та інші.: Недоліком таких пристроїв є циклічна робота приводу, наявність великої кількості приводів, громіздкість, складна конструкція, великій час переміщення холостого ходу захватної головки, трудоємкість експлуатації і налагоджування. Відомо також пристрій для укладання пляшок в тару (деклараційний патент 37783 А Бюл. № 4. 15.05 2001 р), який складається із конвеєрів для подачі пляшок і тари, механізму орієнтації і фіксації тари, рухомого стола-накопичувача для формування вертикального шару пляшок, механізму подачі пляшок в тару, вузла для укладання пляшок із змонтованою з можливістю зворотно-поступального переміщення в вертикальній площині траверси і змонтованій на ній укладальної головки, привод якої здійснюється шляхом контакту траверси з тягою, яка з'єднана з двома нескінченними ланцюгами. Недоліком такого пристрою є складна конструкція пристрою, складна кінематична схема важільного механізму привода стола-накопичувача. Крім цього, наявність консольнорозташованої укладальної головки на кінці вертикально-рухомої траверси призводить до згину самої траверси і її перекосу під час укладання пляшок в тару, що може призвести до поломки самого пристрою в цілому. Крім того, порушується стійкість шару пляшок і виникають коливання при входженні їх в укладальну головку. В основу винаходу поставлена задача удосконалення пристрою для укладання пляшок в тару, який забезпечує гарантовану і надійну стійкість шару пляшок при переносі, а також відсутність коливання при вході їх в транспортну тару, спрощується конструкція пристрою в цілому і траєкторія руху захватної головки з пляшками, виключається деформація згину самої консолі, зменшуються коливання всієї системи і шару пляшок, а також забезпечується "м'яка" укладка останніх в транспортну тару, створюється компактність, простота обслуговування пристрою а також безпека роботи на ньому, забезпечується можливість укладання пляшок в транспортну тару різних розмірів і різної місткості. Поставлена задача вирішується тим, що пристрій для укладання пляшок в тару складається із рухомого багатострічкового стола-накопичувача для пляшок, рухомої розвантажувальної торцевої планки, конвеєра порожньої транспортної тари, коливальної консолі з приводом для переміщення захватної головки з пляшками, демпферної пружини, візка з рухомою захватною головкою, самої захватної головки і привідного профільного кулачка керування нахилом консолі. Згідно з винаходом коливальна консоль, всередині якої розташований привод переміщення візка з рухомою захватною головкою, має демпферну пружину, яка деформуючись, компенсує коливання під час переміщення захватної головки з пляшками вздовж коливальної консолі і при укладанні їх в транспортну тару, при цьому нахил коливальної консолі з захватною головкою з пляшками здійснюється одним привідним профільним кулачком керування нахилом консолі, а рухома розвантажувальна торцева планка, повертаючись на кут, займає горизонтальне положення. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним технічним результатом полягає в наступному: така конструкція пристрою з коливальною консоллю для укладання пляшок в тару має просту траєкторію руху захватної головки; наявність демпферної пружини на коливальній консолі при переміщенні візка з захватною головкою з пляшками виключає коливання, а також забезпечує гарантовану і надійну стійкість шару пляшок в процесі укладання їх в транспортну тару; рухома розвантажувальна торцева планка повертаючись знімає тиск між пляшками і дає можливість вільного виходу пляшок з рухомою захватною головкою з багатострічкового столанакопичувача. привідний профільний кулачок керує нахилом самої консолі по заданому закону і забезпечує "м'яку" укладку пляшок в транспортну тару; наявність привода переміщення візка з рухомою захватною головкою і розташування його в середині консолі створює компактність, простоту обслуговування пристрою а також безпеку роботи на ньому. 1 UA 108111 C2 5 10 15 20 25 30 35 40 45 На кресленні показано пристрій з коливальною консоллю для укладання пляшок в тару. Пристрій з коливальною консоллю для укладання пляшок в тару містить в собі багатострічковий стіл-накопичувач для пляшок 1, ланцюговий конвеєр транспортної тари 2, порожню транспортну тару 3, захватну головку 4, привідний профільний кулачок 5, демпферну пружину 6, коливальну консоль 7, візок з рухомою захватною головкою 8, рухому розвантажувальну торцеву планку 9, привод переміщення захватної головки з пляшками 10, тяговий ланцюг 11 і пляшки 12. Пристрій працює наступним чином. За допомогою конвеєра транспортної тари 2 порожня тара 3 подається до місця завантаження, попередньо орієнтується і фіксується в необхідному положенні. При цьому на багатострічковому столі-накопичувачі для пляшок 1 накопичується і формується шар заповнених пляшок. Попередньо привідний профільний кулачок 5 виставляє коливальну консоль 7 горизонтально і рухома захватна головка 4 тяговим ланцюгом 11 за допомогою привода 10 переміщується праворуч по коливальній консолі 7. При цьому багатострічковий стіл-накопичувач для пляшок 1 зупиняється, а захватна головка 4 " наїжджає " на сформований шар заповнених пляшок і захоплює їх. Одночасно з захопленням пляшок рухома розвантажувальна торцева планка 9, повертаючись на кут 90°, знімає тиск між пляшками і дає можливість вільного виходу захоплених пляшок разом з рухомою захватною головкою 4 з багатострічкового стола-накопичувача 1. Після чого рухома захватна головка 4 тяговим ланцюгом 11 за допомогою привода 10 починає повільно рухатися ліворуч по коливальній консолі 7. Після виходу пляшок разом з рухомою захватною головкою 4 розвантажувальна торцева планка 9 займає своє первинне положення, а захватна головка 4 з пляшками 12 продовжує рух по коливальній консолі 7. В цей час привідний профільний кулачок 5 починає плавно обертатись за годинниковою стрілкою, і коливальна консоль 7 під вагою захватної головки 4 разом з пляшками 12 за допомогою привідного профільного кулачка 5 повільно нахиляється до порожньої транспортної тари 3, розтягує при цьому демпферну пружину 6, яка допомагає плавному входженню захватної головки 4 з пляшками 12 в порожню тару 3. При подальшому повороті привідного профільного кулачка 5 за годинниковою стрілкою коливальна консоль 7 разом з захватною головкою 4 з пляшками 12 вільно входить в порожню тару 3, де при контакті пляшок з дном порожньої тари 3 пляшки 12 відпускаються і при подальшому обертанні привідного профільного кулачка 5 за годинниковою стрілкою та за допомогою демпферної пружини 6 коливальна консоль 7 разом з захватною головкою 4 плавно піднімаються наверх. При досягненні кута повороту профільного кулачка 5 360° коливальна консоль 7 знову займає горизонтальне положення і рухома захватна головка 4 тяговим ланцюгом 11 за допомогою привода 10 починає повільно рухатися праворуч по коливальній консолі 7, і цикл повторюється. Технічний результат полягає в наступному: спрощується конструкція пристрою в цілому і траєкторія руху захватної головки з пляшками; вдосконалення конструкції пристрою з коливальною консоллю для укладання пляшок в тару підвищує продуктивність і надійність в роботі;. спрощується конструкція пристрою в цілому і траєкторія руху захватної головки з пляшками; виключається деформація згину самої консолі і забезпечується гарантована і надійна стійкість шару пляшок під час руху захватної головки і при укладанні пляшок в транспортну тару; зменшуються коливання всієї системи і шару пляшок, а також забезпечується "м'яка" укладка останніх в транспортну тару: забезпечується компактність, простота обслуговування пристрою, а також безпека роботи на ньому; забезпечується можливість укладання пляшок в транспортну тару різних розмірів і різної місткості; забезпечується нормальна і безаварійна робота пристрою в автоматичному режимі. 50 ФОРМУЛА ВИНАХОДУ 55 60 Пристрій для укладання пляшок в тару, що складається із рухомого багатострічкового столанакопичувача для пляшок, рухомої розвантажувальної торцевої планки, конвеєра порожньої транспортної тари, коливальної консолі з приводом для переміщення захватної головки з пляшками, демпферної пружини, візка з рухомою захватною головкою, самої захватної головки і привідного профільного кулачка керування нахилом консолі, який відрізняється тим, що коливальна консоль, всередині якої розташований привод переміщення візка з рухомою захватною головкою, має демпферну пружину, яка деформуючись, компенсує коливання при переміщенні захватної головки з пляшками вздовж коливальної консолі і при укладанні їх в 2 UA 108111 C2 транспортну тару, при цьому нахил коливальної консолі з захватною головкою з пляшками здійснюється одним привідним профільним кулачком керування нахилом консолі, а рухома розвантажувальна торцева планка, повертаючись на кут займає горизонтальне положення. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
