Фрезерна машина для обробітку ґрунту

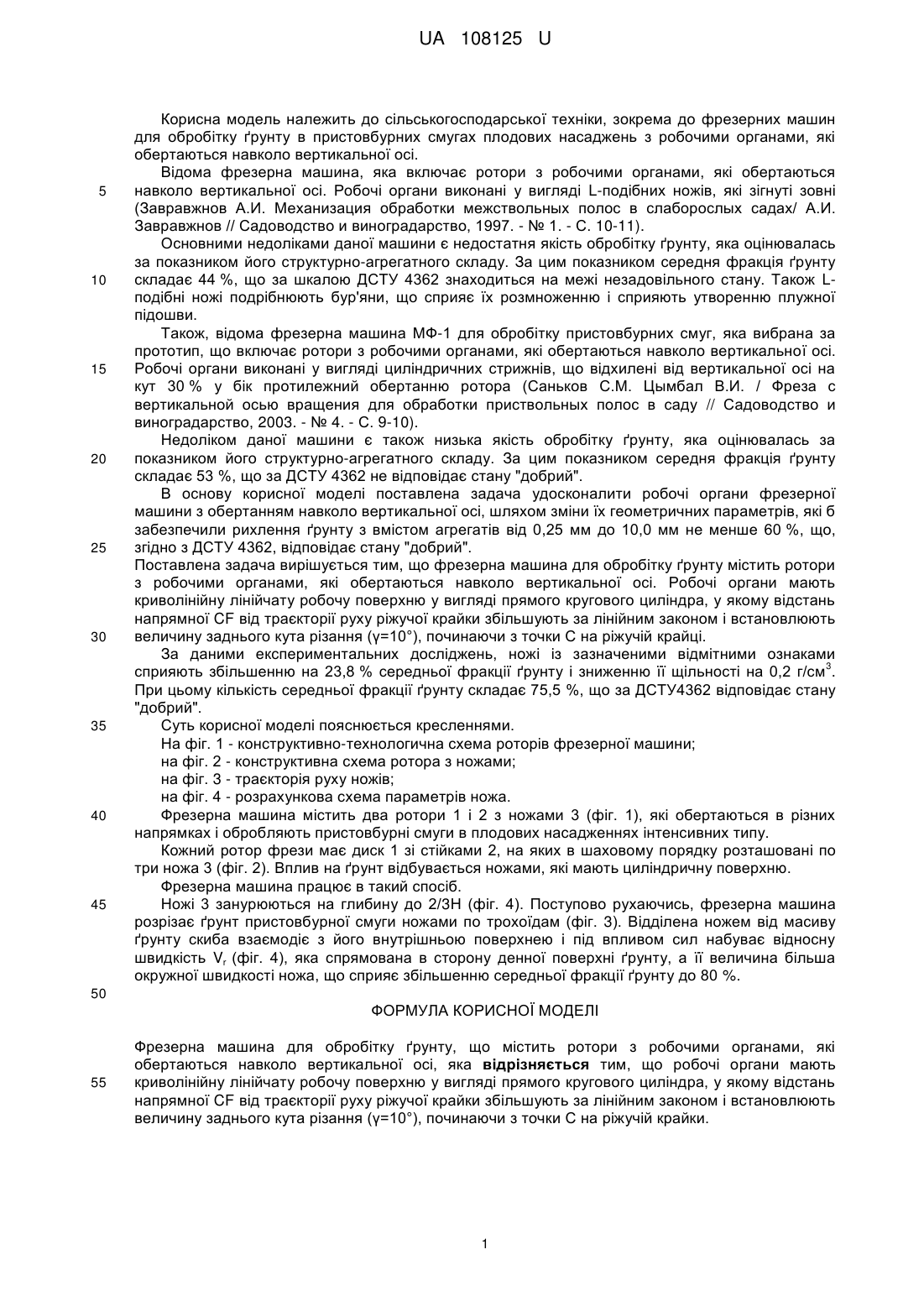

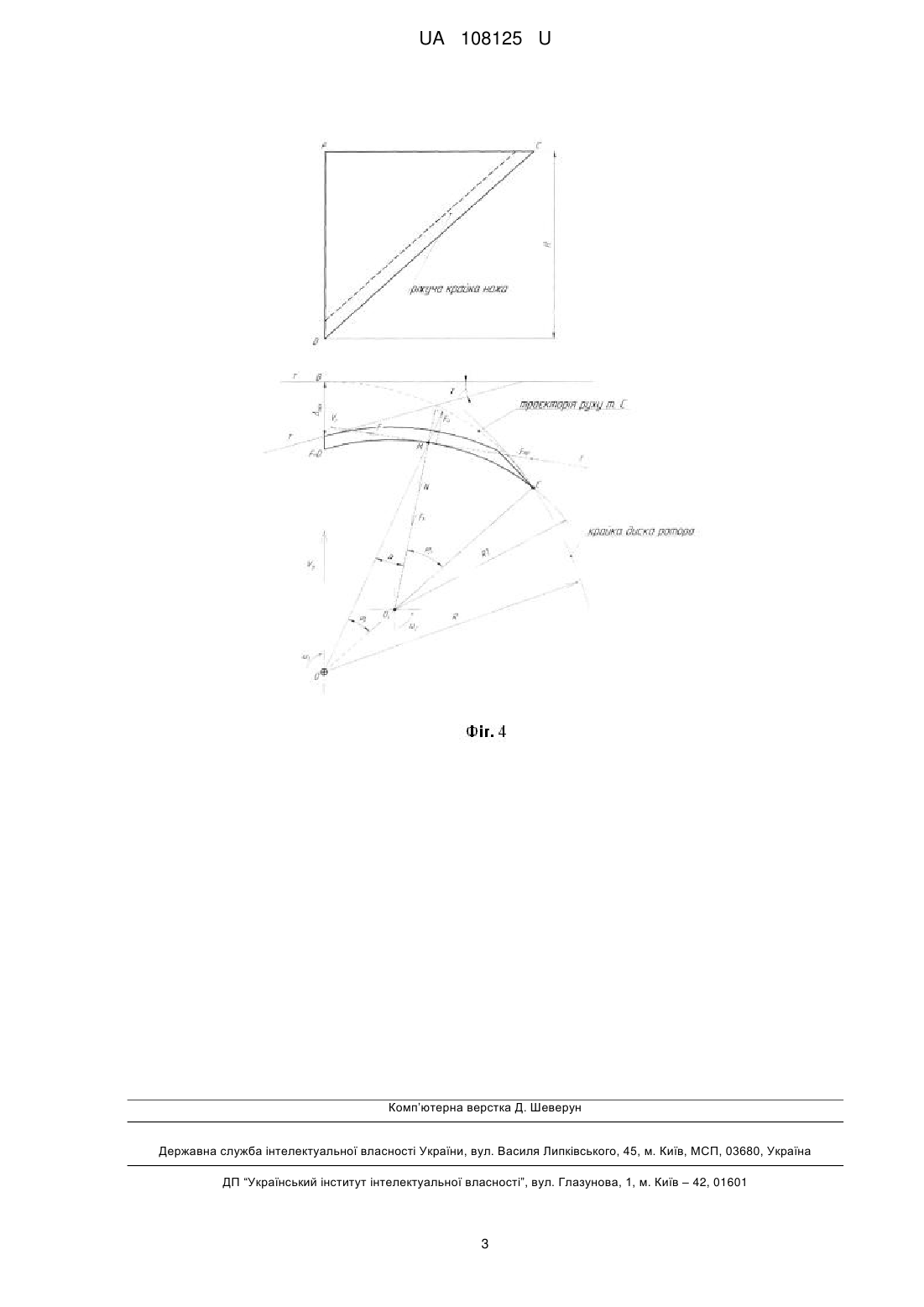

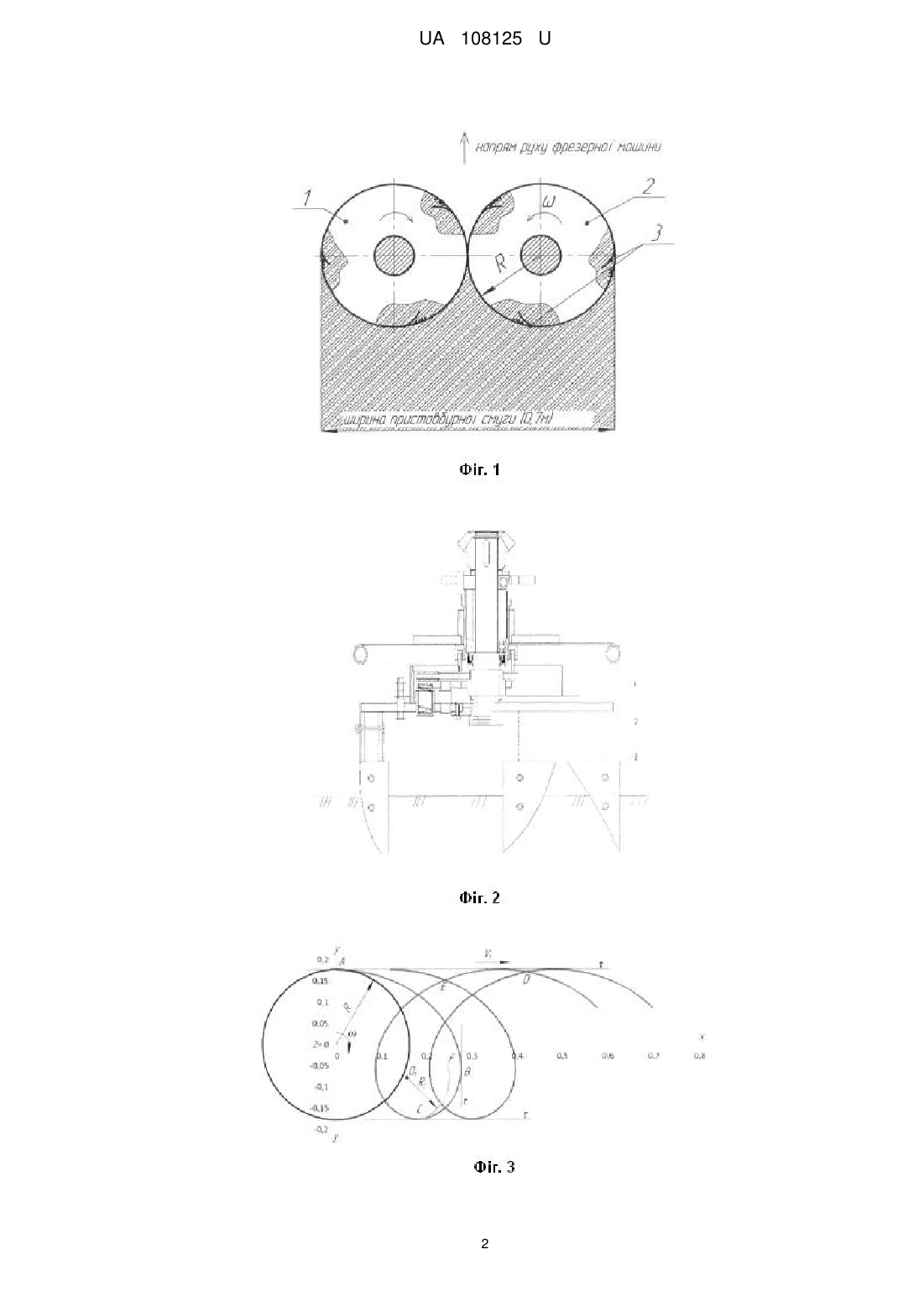

Реферат: Фрезерна машина для обробітку ґрунту містить ротори з робочими органами, які обертаються навколо вертикальної осі. Робочі органи мають криволінійну лінійчату робочу поверхню у вигляді прямого кругового циліндра, у якому відстань напрямної CF від траєкторії руху ріжучої крайки збільшують за лінійним законом і встановлюють величину заднього кута різання (γ=10°), починаючи з точки С на ріжучій крайки. UA 108125 U (54) ФРЕЗЕРНА МАШИНА ДЛЯ ОБРОБІТКУ ҐРУНТУ UA 108125 U UA 108125 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарської техніки, зокрема до фрезерних машин для обробітку ґрунту в пристовбурних смугах плодових насаджень з робочими органами, які обертаються навколо вертикальної осі. Відома фрезерна машина, яка включає ротори з робочими органами, які обертаються навколо вертикальної осі. Робочі органи виконані у вигляді L-подібних ножів, які зігнуті зовні (Завравжнов А.И. Механизация обработки межствольных полос в слаборослых садах/ А.И. Завравжнов // Садоводство и виноградарство, 1997. - № 1. - С. 10-11). Основними недоліками даної машини є недостатня якість обробітку ґрунту, яка оцінювалась за показником його структурно-агрегатного складу. За цим показником середня фракція ґрунту складає 44 %, що за шкалою ДСТУ 4362 знаходиться на межі незадовільного стану. Також Lподібні ножі подрібнюють бур'яни, що сприяє їх розмноженню і сприяють утворенню плужної підошви. Також, відома фрезерна машина МФ-1 для обробітку пристовбурних смуг, яка вибрана за прототип, що включає ротори з робочими органами, які обертаються навколо вертикальної осі. Робочі органи виконані у вигляді циліндричних стрижнів, що відхилені від вертикальної осі на кут 30 % у бік протилежний обертанню ротора (Саньков С.М. Цымбал В.И. / Фреза с вертикальной осью вращения для обработки приствольных полос в саду // Садоводство и виноградарство, 2003. - № 4. - С. 9-10). Недоліком даної машини є також низька якість обробітку ґрунту, яка оцінювалась за показником його структурно-агрегатного складу. За цим показником середня фракція ґрунту складає 53 %, що за ДСТУ 4362 не відповідає стану "добрий". В основу корисної моделі поставлена задача удосконалити робочі органи фрезерної машини з обертанням навколо вертикальної осі, шляхом зміни їх геометричних параметрів, які б забезпечили рихлення ґрунту з вмістом агрегатів від 0,25 мм до 10,0 мм не менше 60 %, що, згідно з ДСТУ 4362, відповідає стану "добрий". Поставлена задача вирішується тим, що фрезерна машина для обробітку ґрунту містить ротори з робочими органами, які обертаються навколо вертикальної осі. Робочі органи мають криволінійну лінійчату робочу поверхню у вигляді прямого кругового циліндра, у якому відстань напрямної CF від траєкторії руху ріжучої крайки збільшують за лінійним законом і встановлюють величину заднього кута різання (γ=10°), починаючи з точки С на ріжучій крайці. За даними експериментальних досліджень, ножі із зазначеними відмітними ознаками 3 сприяють збільшенню на 23,8 % середньої фракції ґрунту і зниженню її щільності на 0,2 г/см . При цьому кількість середньої фракції ґрунту складає 75,5 %, що за ДСТУ4362 відповідає стану "добрий". Суть корисної моделі пояснюється кресленнями. На фіг. 1 - конструктивно-технологична схема роторів фрезерної машини; на фіг. 2 - конструктивна схема ротора з ножами; на фіг. 3 - траєкторія руху ножів; на фіг. 4 - розрахункова схема параметрів ножа. Фрезерна машина містить два ротори 1 і 2 з ножами 3 (фіг. 1), які обертаються в різних напрямках і обробляють пристовбурні смуги в плодових насадженнях інтенсивних типу. Кожний ротор фрези має диск 1 зі стійками 2, на яких в шаховому порядку розташовані по три ножа 3 (фіг. 2). Вплив на ґрунт відбувається ножами, які мають циліндричну поверхню. Фрезерна машина працює в такий спосіб. Ножі 3 занурюються на глибину до 2/3Н (фіг. 4). Поступово рухаючись, фрезерна машина розрізає ґрунт пристовбурної смуги ножами по трохоїдам (фіг. 3). Відділена ножем від масиву ґрунту скиба взаємодіє з його внутрішньою поверхнею і під впливом сил набуває відносну швидкість Vr (фіг. 4), яка спрямована в сторону денної поверхні ґрунту, а її величина більша окружної швидкості ножа, що сприяє збільшенню середньої фракції ґрунту до 80 %. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Фрезерна машина для обробітку ґрунту, що містить ротори з робочими органами, які обертаються навколо вертикальної осі, яка відрізняється тим, що робочі органи мають криволінійну лінійчату робочу поверхню у вигляді прямого кругового циліндра, у якому відстань напрямної CF від траєкторії руху ріжучої крайки збільшують за лінійним законом і встановлюють величину заднього кута різання (γ=10°), починаючи з точки С на ріжучій крайки. 1 UA 108125 U 2 UA 108125 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
