Стенд для дослідження пристроїв зміни швидкості

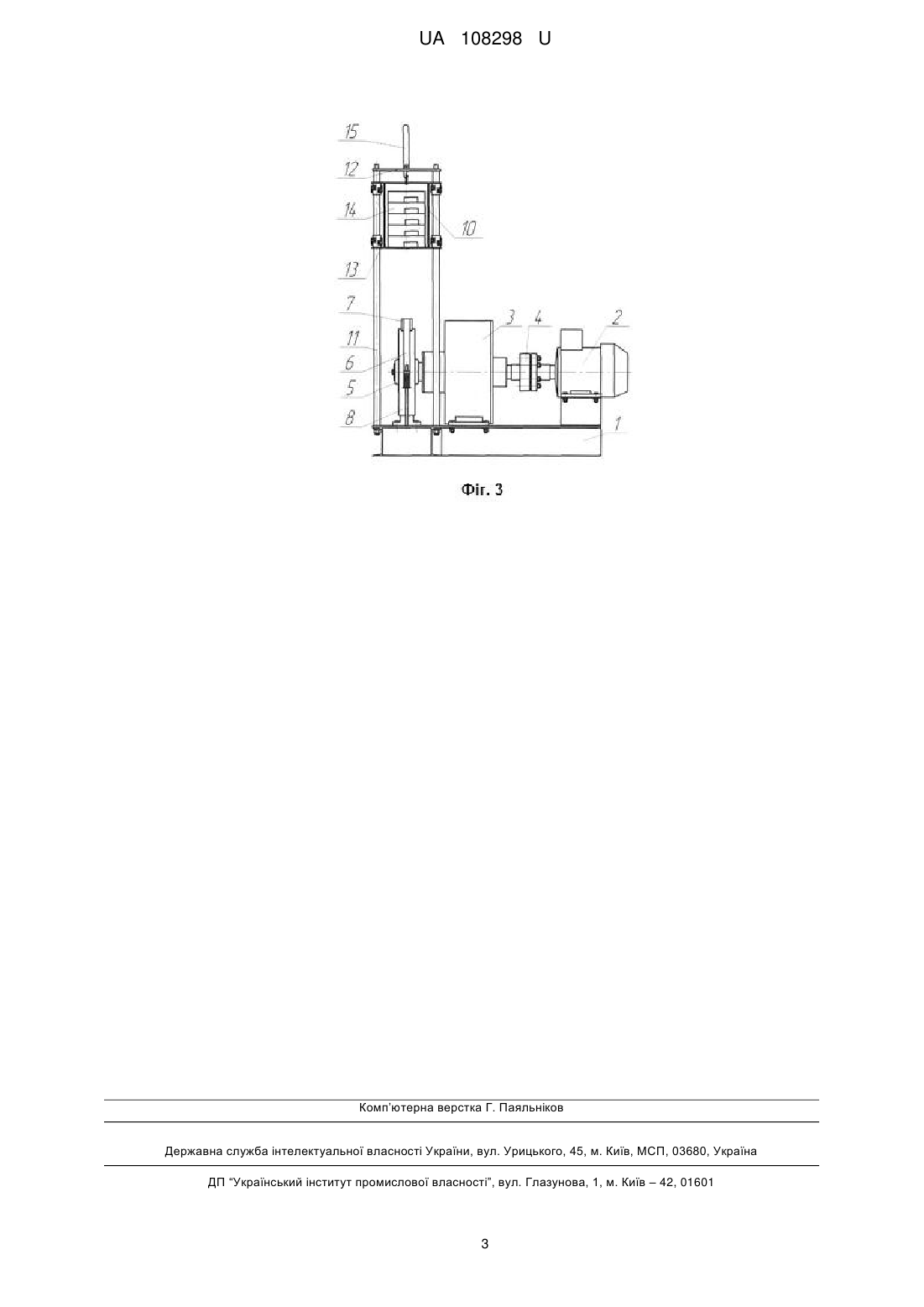

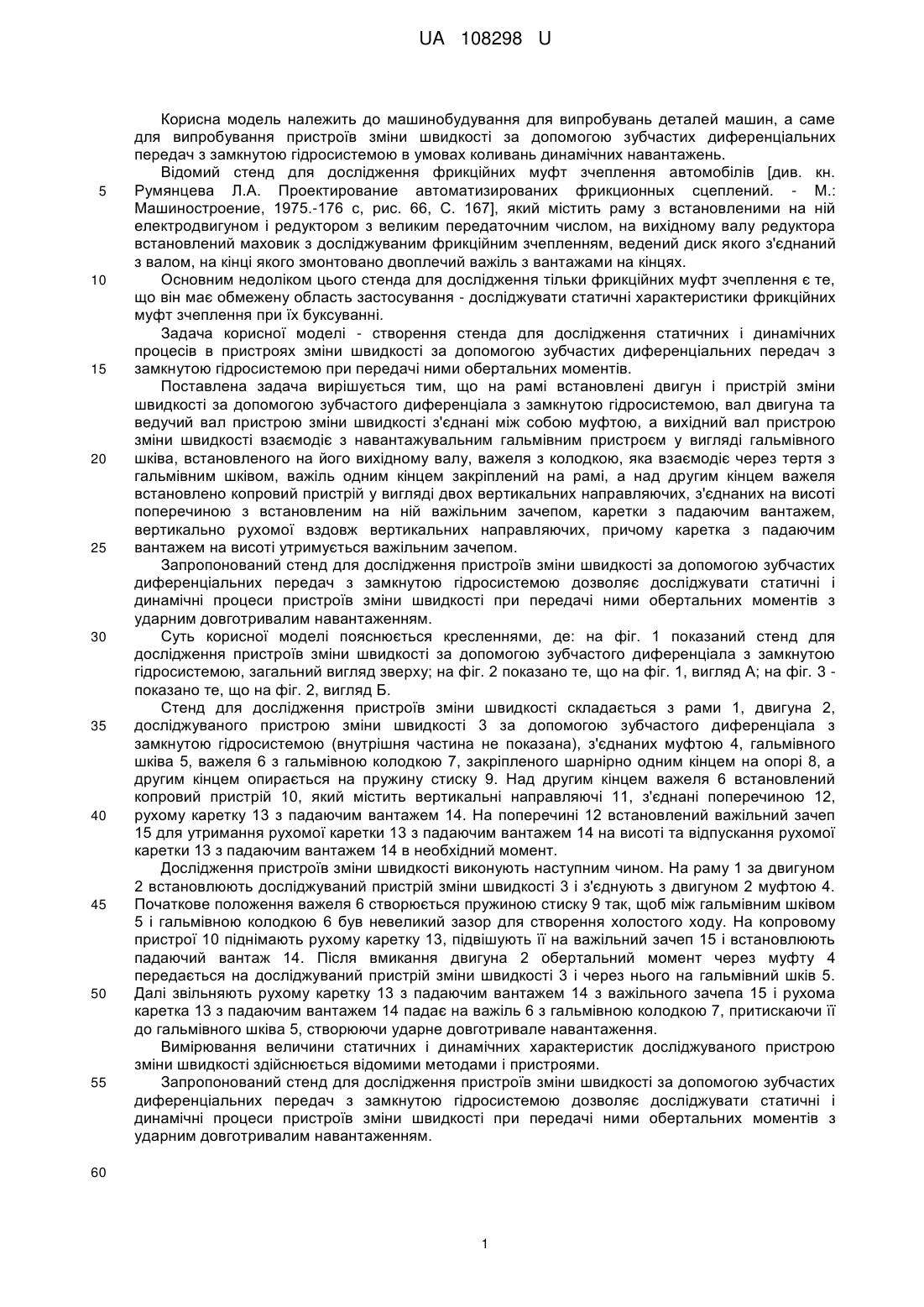

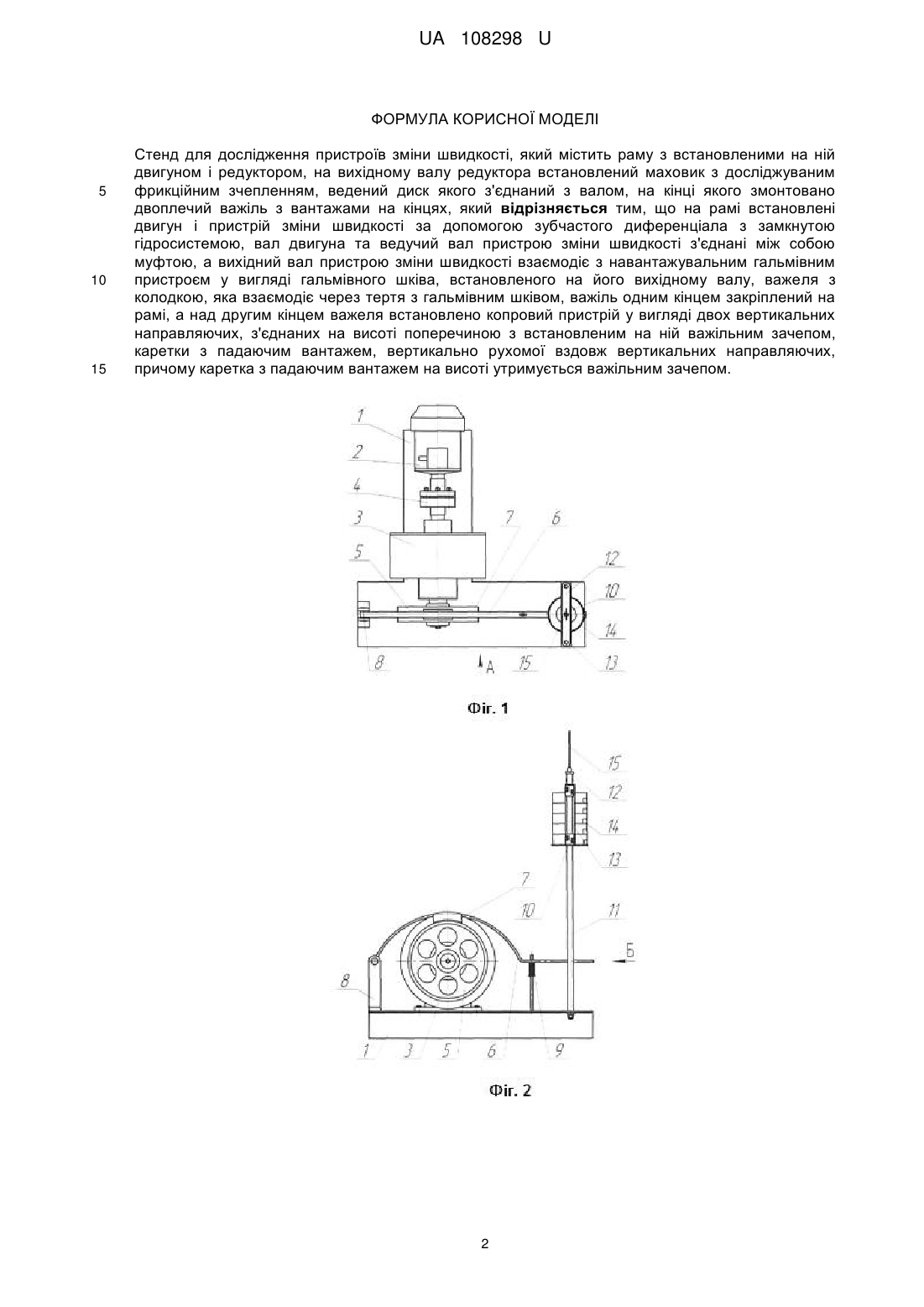

Реферат: Стенд для дослідження пристроїв зміни швидкості містить раму з встановленими на ній двигуном і редуктором, на вихідному валу редуктора встановлений маховик з досліджуваним фрикційним зчепленням, ведений диск якого з'єднаний з валом, на кінці якого змонтовано двоплечий важіль з вантажами на кінцях. На рамі встановлені двигун і пристрій зміни швидкості за допомогою зубчастого диференціала з замкнутою гідросистемою. Вал двигуна та ведучий вал пристрою зміни швидкості з'єднані між собою муфтою. Вихідний вал пристрою зміни швидкості взаємодіє з навантажувальним гальмівним пристроєм у вигляді гальмівного шківа, встановленого на його вихідному валу, важеля з колодкою, яка взаємодіє через тертя з гальмівним шківом, важіль одним кінцем закріплений на рамі. Над другим кінцем важеля встановлено копровий пристрій у вигляді двох вертикальних направляючих, з'єднаних на висоті поперечиною з встановленим на ній важільним зачепом, каретки з падаючим вантажем, вертикально рухомої вздовж вертикальних направляючих. Каретка з падаючим вантажем на висоті утримується важільним зачепом. UA 108298 U (54) СТЕНД ДЛЯ ДОСЛІДЖЕННЯ ПРИСТРОЇВ ЗМІНИ ШВИДКОСТІ UA 108298 U UA 108298 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування для випробувань деталей машин, а саме для випробування пристроїв зміни швидкості за допомогою зубчастих диференціальних передач з замкнутою гідросистемою в умовах коливань динамічних навантажень. Відомий стенд для дослідження фрикційних муфт зчеплення автомобілів [див. кн. Румянцева Л.А. Проектирование автоматизированих фрикционных сцеплений. - М.: Машиностроение, 1975.-176 с, рис. 66, С. 167], який містить раму з встановленими на ній електродвигуном і редуктором з великим передаточним числом, на вихідному валу редуктора встановлений маховик з досліджуваним фрикційним зчепленням, ведений диск якого з'єднаний з валом, на кінці якого змонтовано двоплечий важіль з вантажами на кінцях. Основним недоліком цього стенда для дослідження тільки фрикційних муфт зчеплення є те, що він має обмежену область застосування - досліджувати статичні характеристики фрикційних муфт зчеплення при їх буксуванні. Задача корисної моделі - створення стенда для дослідження статичних і динамічних процесів в пристроях зміни швидкості за допомогою зубчастих диференціальних передач з замкнутою гідросистемою при передачі ними обертальних моментів. Поставлена задача вирішується тим, що на рамі встановлені двигун і пристрій зміни швидкості за допомогою зубчастого диференціала з замкнутою гідросистемою, вал двигуна та ведучий вал пристрою зміни швидкості з'єднані між собою муфтою, а вихідний вал пристрою зміни швидкості взаємодіє з навантажувальним гальмівним пристроєм у вигляді гальмівного шківа, встановленого на його вихідному валу, важеля з колодкою, яка взаємодіє через тертя з гальмівним шківом, важіль одним кінцем закріплений на рамі, а над другим кінцем важеля встановлено копровий пристрій у вигляді двох вертикальних направляючих, з'єднаних на висоті поперечиною з встановленим на ній важільним зачепом, каретки з падаючим вантажем, вертикально рухомої вздовж вертикальних направляючих, причому каретка з падаючим вантажем на висоті утримується важільним зачепом. Запропонований стенд для дослідження пристроїв зміни швидкості за допомогою зубчастих диференціальних передач з замкнутою гідросистемою дозволяє досліджувати статичні і динамічні процеси пристроїв зміни швидкості при передачі ними обертальних моментів з ударним довготривалим навантаженням. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показаний стенд для дослідження пристроїв зміни швидкості за допомогою зубчастого диференціала з замкнутою гідросистемою, загальний вигляд зверху; на фіг. 2 показано те, що на фіг. 1, вигляд А; на фіг. 3 показано те, що на фіг. 2, вигляд Б. Стенд для дослідження пристроїв зміни швидкості складається з рами 1, двигуна 2, досліджуваного пристрою зміни швидкості 3 за допомогою зубчастого диференціала з замкнутою гідросистемою (внутрішня частина не показана), з'єднаних муфтою 4, гальмівного шківа 5, важеля 6 з гальмівною колодкою 7, закріпленого шарнірно одним кінцем на опорі 8, а другим кінцем опирається на пружину стиску 9. Над другим кінцем важеля 6 встановлений копровий пристрій 10, який містить вертикальні направляючі 11, з'єднані поперечиною 12, рухому каретку 13 з падаючим вантажем 14. На поперечині 12 встановлений важільний зачеп 15 для утримання рухомої каретки 13 з падаючим вантажем14 на висоті та відпускання рухомої каретки 13 з падаючим вантажем 14 в необхідний момент. Дослідження пристроїв зміни швидкості виконують наступним чином. На раму 1 за двигуном 2 встановлюють досліджуваний пристрій зміни швидкості 3 і з'єднують з двигуном 2 муфтою 4. Початкове положення важеля 6 створюється пружиною стиску 9 так, щоб між гальмівним шківом 5 і гальмівною колодкою 6 був невеликий зазор для створення холостого ходу. На копровому пристрої 10 піднімають рухому каретку 13, підвішують її на важільний зачеп 15 і встановлюють падаючий вантаж 14. Після вмикання двигуна 2 обертальний момент через муфту 4 передається на досліджуваний пристрій зміни швидкості 3 і через нього на гальмівний шків 5. Далі звільняють рухому каретку 13 з падаючим вантажем 14 з важільного зачепа 15 і рухома каретка 13 з падаючим вантажем 14 падає на важіль 6 з гальмівною колодкою 7, притискаючи її до гальмівного шківа 5, створюючи ударне довготривале навантаження. Вимірювання величини статичних і динамічних характеристик досліджуваного пристрою зміни швидкості здійснюється відомими методами і пристроями. Запропонований стенд для дослідження пристроїв зміни швидкості за допомогою зубчастих диференціальних передач з замкнутою гідросистемою дозволяє досліджувати статичні і динамічні процеси пристроїв зміни швидкості при передачі ними обертальних моментів з ударним довготривалим навантаженням. 60 1 UA 108298 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Стенд для дослідження пристроїв зміни швидкості, який містить раму з встановленими на ній двигуном і редуктором, на вихідному валу редуктора встановлений маховик з досліджуваним фрикційним зчепленням, ведений диск якого з'єднаний з валом, на кінці якого змонтовано двоплечий важіль з вантажами на кінцях, який відрізняється тим, що на рамі встановлені двигун і пристрій зміни швидкості за допомогою зубчастого диференціала з замкнутою гідросистемою, вал двигуна та ведучий вал пристрою зміни швидкості з'єднані між собою муфтою, а вихідний вал пристрою зміни швидкості взаємодіє з навантажувальним гальмівним пристроєм у вигляді гальмівного шківа, встановленого на його вихідному валу, важеля з колодкою, яка взаємодіє через тертя з гальмівним шківом, важіль одним кінцем закріплений на рамі, а над другим кінцем важеля встановлено копровий пристрій у вигляді двох вертикальних направляючих, з'єднаних на висоті поперечиною з встановленим на ній важільним зачепом, каретки з падаючим вантажем, вертикально рухомої вздовж вертикальних направляючих, причому каретка з падаючим вантажем на висоті утримується важільним зачепом. 2 UA 108298 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
