Скрубер для вловлення пилу

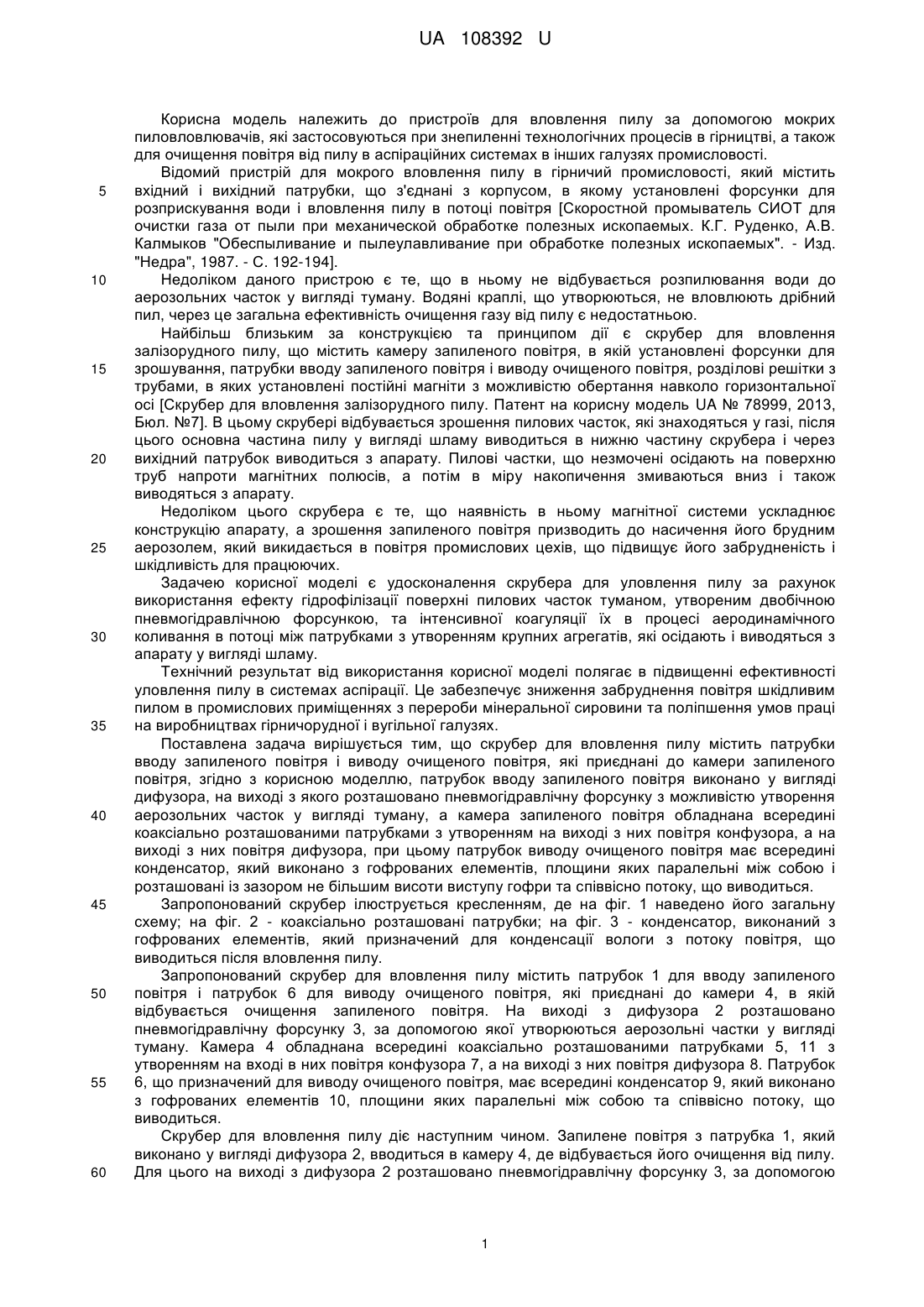

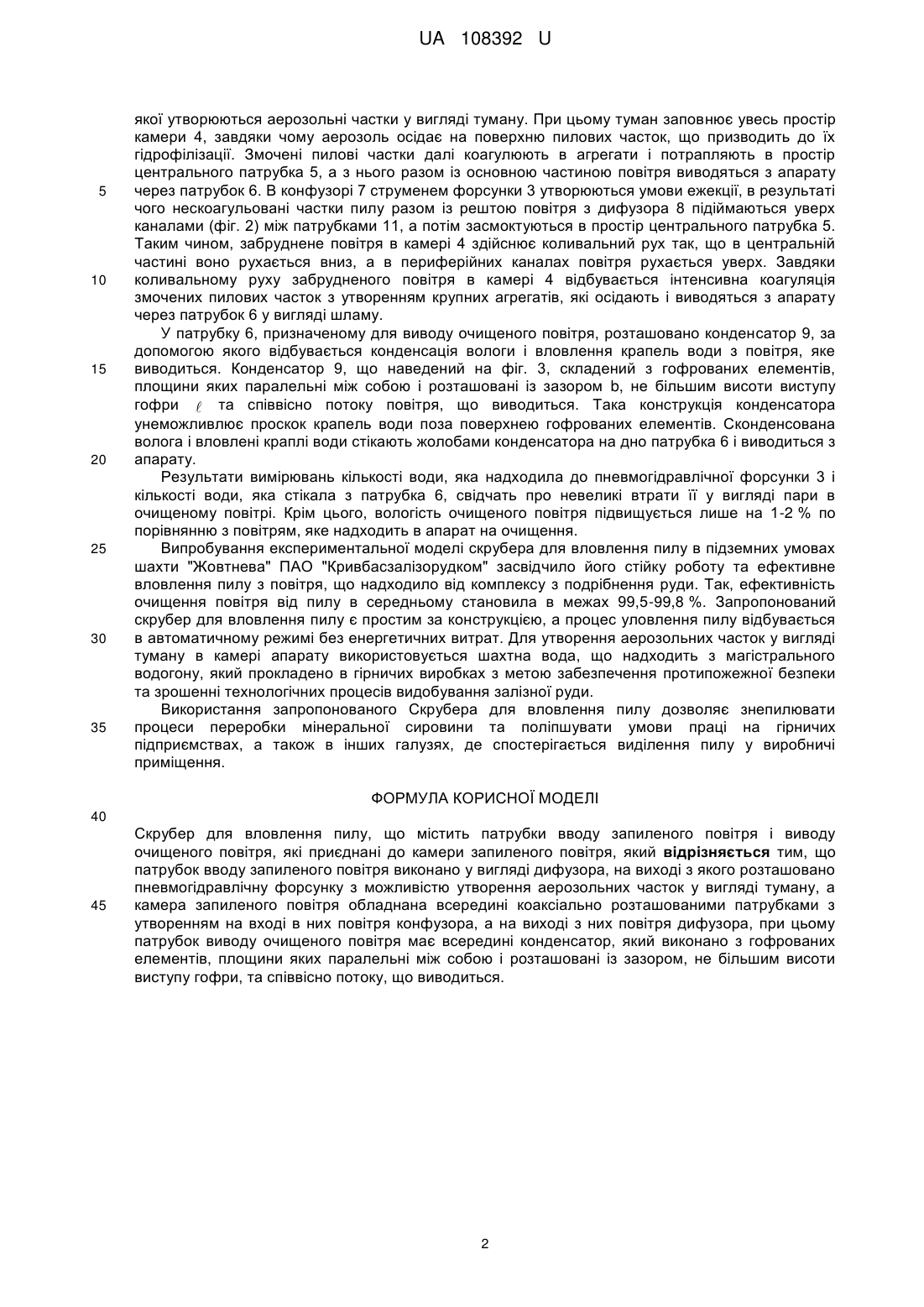

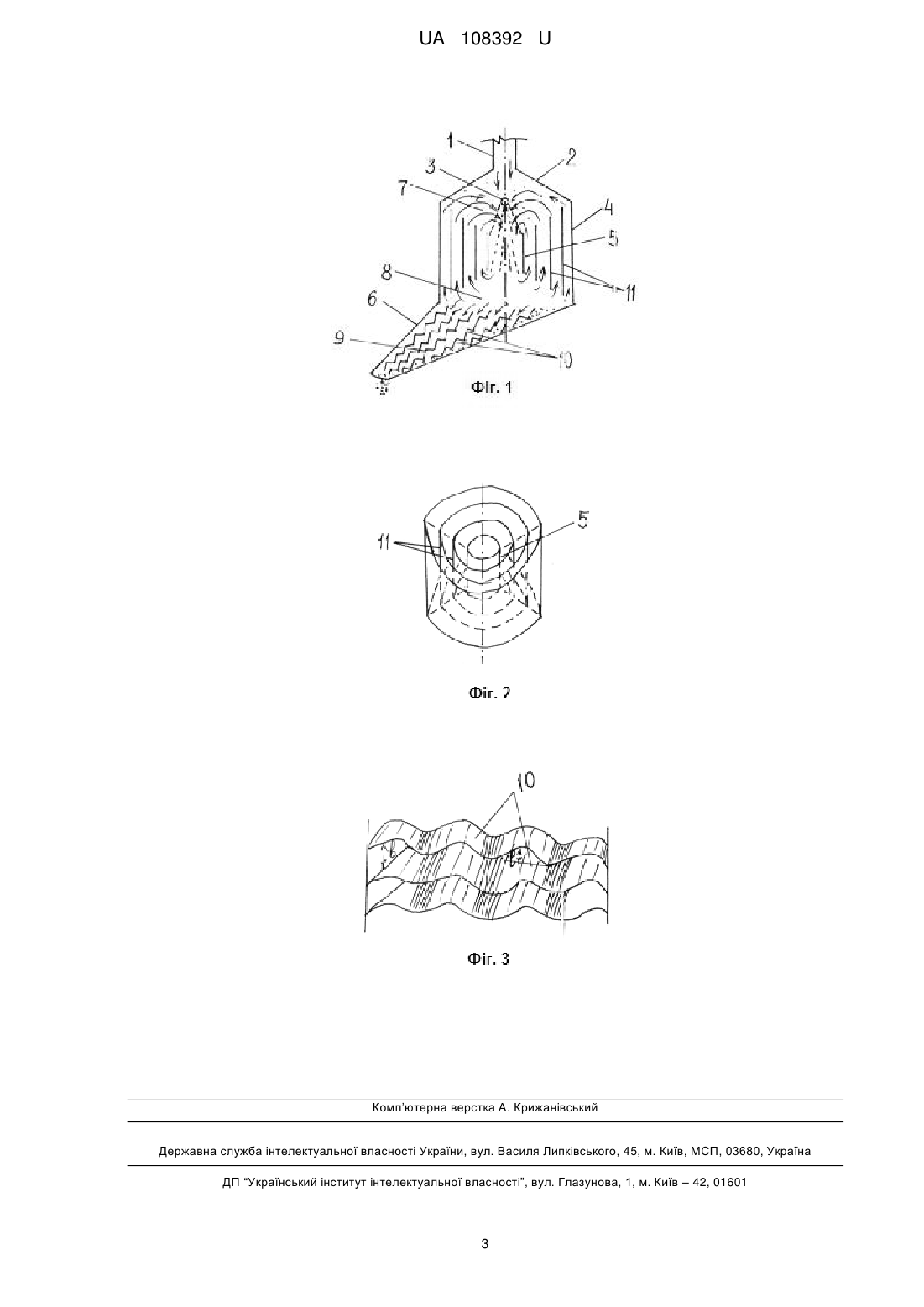

Реферат: Скрубер для вловлення пилу містить патрубки вводу запиленого повітря і виводу очищеного повітря, які приєднані до камери запиленого повітря. Патрубок вводу запиленого повітря виконано у вигляді дифузора, на виході з якого розташовано пневмогідравлічну форсунку з можливістю утворення аерозольних часток у вигляді туману. Камера запиленого повітря обладнана всередині коаксіально розташованими патрубками з утворенням на вході в них повітря конфузора, а на виході з них повітря дифузора. Патрубок виводу очищеного повітря має всередині конденсатор, який виконано з гофрованих елементів, площини яких паралельні між собою і розташовані із зазором, не більшим висоти виступу гофри, та співвісно потоку, що виводиться. UA 108392 U (12) UA 108392 U UA 108392 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для вловлення пилу за допомогою мокрих пиловловлювачів, які застосовуються при знепиленні технологічних процесів в гірництві, а також для очищення повітря від пилу в аспіраційних системах в інших галузях промисловості. Відомий пристрій для мокрого вловлення пилу в гірничий промисловості, який містить вхідний і вихідний патрубки, що з'єднані з корпусом, в якому установлені форсунки для розприскування води і вловлення пилу в потоці повітря [Скоростной промыватель СИОТ для очистки газа от пыли при механической обработке полезных ископаемых. К.Г. Руденко, А.В. Калмыков "Обеспыливание и пылеулавливание при обработке полезных ископаемых". - Изд. "Недра", 1987. - С. 192-194]. Недоліком даного пристрою є те, що в ньому не відбувається розпилювання води до аерозольних часток у вигляді туману. Водяні краплі, що утворюються, не вловлюють дрібний пил, через це загальна ефективність очищення газу від пилу є недостатньою. Найбільш близьким за конструкцією та принципом дії є скрубер для вловлення залізорудного пилу, що містить камеру запиленого повітря, в якій установлені форсунки для зрошування, патрубки вводу запиленого повітря і виводу очищеного повітря, розділові решітки з трубами, в яких установлені постійні магніти з можливістю обертання навколо горизонтальної осі [Скрубер для вловлення залізорудного пилу. Патент на корисну модель UA № 78999, 2013, Бюл. №7]. В цьому скрубері відбувається зрошення пилових часток, які знаходяться у газі, після цього основна частина пилу у вигляді шламу виводиться в нижню частину скрубера і через вихідний патрубок виводиться з апарату. Пилові частки, що незмочені осідають на поверхню труб напроти магнітних полюсів, а потім в міру накопичення змиваються вниз і також виводяться з апарату. Недоліком цього скрубера є те, що наявність в ньому магнітної системи ускладнює конструкцію апарату, а зрошення запиленого повітря призводить до насичення його брудним аерозолем, який викидається в повітря промислових цехів, що підвищує його забрудненість і шкідливість для працюючих. Задачею корисної моделі є удосконалення скрубера для уловлення пилу за рахунок використання ефекту гідрофілізації поверхні пилових часток туманом, утвореним двобічною пневмогідравлічною форсункою, та інтенсивної коагуляції їх в процесі аеродинамічного коливання в потоці між патрубками з утворенням крупних агрегатів, які осідають і виводяться з апарату у вигляді шламу. Технічний результат від використання корисної моделі полягає в підвищенні ефективності уловлення пилу в системах аспірації. Це забезпечує зниження забруднення повітря шкідливим пилом в промислових приміщеннях з перероби мінеральної сировини та поліпшення умов праці на виробництвах гірничорудної і вугільної галузях. Поставлена задача вирішується тим, що скрубер для вловлення пилу містить патрубки вводу запиленого повітря і виводу очищеного повітря, які приєднані до камери запиленого повітря, згідно з корисною моделлю, патрубок вводу запиленого повітря виконано у вигляді дифузора, на виході з якого розташовано пневмогідравлічну форсунку з можливістю утворення аерозольних часток у вигляді туману, а камера запиленого повітря обладнана всередині коаксіально розташованими патрубками з утворенням на виході з них повітря конфузора, а на виході з них повітря дифузора, при цьому патрубок виводу очищеного повітря має всередині конденсатор, який виконано з гофрованих елементів, площини яких паралельні між собою і розташовані із зазором не більшим висоти виступу гофри та співвісно потоку, що виводиться. Запропонований скрубер ілюструється кресленням, де на фіг. 1 наведено його загальну схему; на фіг. 2 - коаксіально розташовані патрубки; на фіг. 3 - конденсатор, виконаний з гофрованих елементів, який призначений для конденсації вологи з потоку повітря, що виводиться після вловлення пилу. Запропонований скрубер для вловлення пилу містить патрубок 1 для вводу запиленого повітря і патрубок 6 для виводу очищеного повітря, які приєднані до камери 4, в якій відбувається очищення запиленого повітря. На виході з дифузора 2 розташовано пневмогідравлічну форсунку 3, за допомогою якої утворюються аерозольні частки у вигляді туману. Камера 4 обладнана всередині коаксіально розташованими патрубками 5, 11 з утворенням на вході в них повітря конфузора 7, а на виході з них повітря дифузора 8. Патрубок 6, що призначений для виводу очищеного повітря, має всередині конденсатор 9, який виконано з гофрованих елементів 10, площини яких паралельні між собою та співвісно потоку, що виводиться. Скрубер для вловлення пилу діє наступним чином. Запилене повітря з патрубка 1, який виконано у вигляді дифузора 2, вводиться в камеру 4, де відбувається його очищення від пилу. Для цього на виході з дифузора 2 розташовано пневмогідравлічну форсунку 3, за допомогою 1 UA 108392 U 5 10 15 20 25 30 35 якої утворюються аерозольні частки у вигляді туману. При цьому туман заповнює увесь простір камери 4, завдяки чому аерозоль осідає на поверхню пилових часток, що призводить до їх гідрофілізації. Змочені пилові частки далі коагулюють в агрегати і потрапляють в простір центрального патрубка 5, а з нього разом із основною частиною повітря виводяться з апарату через патрубок 6. В конфузорі 7 струменем форсунки 3 утворюються умови ежекції, в результаті чого нескоагульовані частки пилу разом із рештою повітря з дифузора 8 підіймаються уверх каналами (фіг. 2) між патрубками 11, а потім засмоктуються в простір центрального патрубка 5. Таким чином, забруднене повітря в камері 4 здійснює коливальний рух так, що в центральній частині воно рухається вниз, а в периферійних каналах повітря рухається уверх. Завдяки коливальному руху забрудненого повітря в камері 4 відбувається інтенсивна коагуляція змочених пилових часток з утворенням крупних агрегатів, які осідають і виводяться з апарату через патрубок 6 у вигляді шламу. У патрубку 6, призначеному для виводу очищеного повітря, розташовано конденсатор 9, за допомогою якого відбувається конденсація вологи і вловлення крапель води з повітря, яке виводиться. Конденсатор 9, що наведений на фіг. 3, складений з гофрованих елементів, площини яких паралельні між собою і розташовані із зазором b, не більшим висоти виступу гофри  та співвісно потоку повітря, що виводиться. Така конструкція конденсатора унеможливлює проскок крапель води поза поверхнею гофрованих елементів. Сконденсована волога і вловлені краплі води стікають жолобами конденсатора на дно патрубка 6 і виводиться з апарату. Результати вимірювань кількості води, яка надходила до пневмогідравлічної форсунки 3 і кількості води, яка стікала з патрубка 6, свідчать про невеликі втрати її у вигляді пари в очищеному повітрі. Крім цього, вологість очищеного повітря підвищується лише на 1-2 % по порівнянню з повітрям, яке надходить в апарат на очищення. Випробування експериментальної моделі скрубера для вловлення пилу в підземних умовах шахти "Жовтнева" ПАО "Кривбасзалізорудком" засвідчило його стійку роботу та ефективне вловлення пилу з повітря, що надходило від комплексу з подрібнення руди. Так, ефективність очищення повітря від пилу в середньому становила в межах 99,5-99,8 %. Запропонований скрубер для вловлення пилу є простим за конструкцією, а процес уловлення пилу відбувається в автоматичному режимі без енергетичних витрат. Для утворення аерозольних часток у вигляді туману в камері апарату використовується шахтна вода, що надходить з магістрального водогону, який прокладено в гірничих виробках з метою забезпечення протипожежної безпеки та зрошенні технологічних процесів видобування залізної руди. Використання запропонованого Скрубера для вловлення пилу дозволяє знепилювати процеси переробки мінеральної сировини та поліпшувати умови праці на гірничих підприємствах, а також в інших галузях, де спостерігається виділення пилу у виробничі приміщення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Скрубер для вловлення пилу, що містить патрубки вводу запиленого повітря і виводу очищеного повітря, які приєднані до камери запиленого повітря, який відрізняється тим, що патрубок вводу запиленого повітря виконано у вигляді дифузора, на виході з якого розташовано пневмогідравлічну форсунку з можливістю утворення аерозольних часток у вигляді туману, а камера запиленого повітря обладнана всередині коаксіально розташованими патрубками з утворенням на вході в них повітря конфузора, а на виході з них повітря дифузора, при цьому патрубок виводу очищеного повітря має всередині конденсатор, який виконано з гофрованих елементів, площини яких паралельні між собою і розташовані із зазором, не більшим висоти виступу гофри, та співвісно потоку, що виводиться. 2 UA 108392 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
