Плоскорізне ґрунтообробне знаряддя

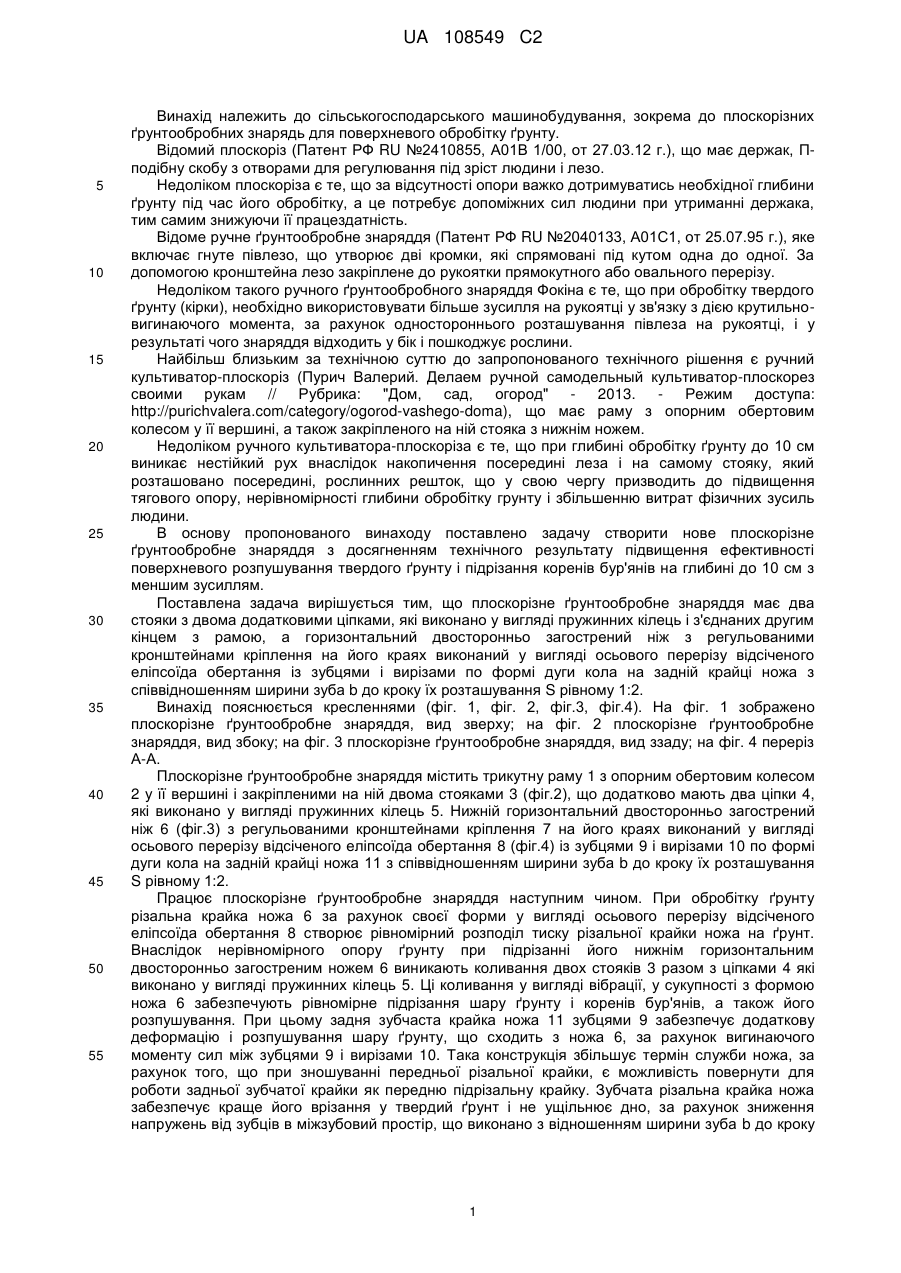

Реферат: Винахід належить до сільськогосподарського машинобудування, зокрема до плоскорізних ґрунтообробних знарядь для поверхневого обробітку ґрунту. Заявлене плоскорізне ґрунтообробне знаряддя містить два стояки з ціпками, що виконані у вигляді пружинних кілець і з'єднані з рамою, а горизонтальний двосторонньо загострений ніж з регульованими кронштейнами кріплення на його краях виконаний у вигляді осьового перерізу відсіченого еліпсоїда обертання із зубцями і вирізами на задній крайці ножа. Пристрій що заявляється, підвищує ефективність поверхневого розпушування твердого ґрунту і підрізання коренів бур'янів на глибині до 10 см. UA 108549 C2 (12) UA 108549 C2 UA 108549 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільськогосподарського машинобудування, зокрема до плоскорізних ґрунтообробних знарядь для поверхневого обробітку ґрунту. Відомий плоскоріз (Патент РФ RU №2410855, А01В 1/00, от 27.03.12 г.), що має держак, Πподібну скобу з отворами для регулювання під зріст людини і лезо. Недоліком плоскоріза є те, що за відсутності опори важко дотримуватись необхідної глибини ґрунту під час його обробітку, а це потребує допоміжних сил людини при утриманні держака, тим самим знижуючи її працездатність. Відоме ручне ґрунтообробне знаряддя (Патент РФ RU №2040133, А01С1, от 25.07.95 г.), яке включає гнуте півлезо, що утворює дві кромки, які спрямовані під кутом одна до одної. За допомогою кронштейна лезо закріплене до рукоятки прямокутного або овального перерізу. Недоліком такого ручного ґрунтообробного знаряддя Фокіна є те, що при обробітку твердого ґрунту (кірки), необхідно використовувати більше зусилля на рукоятці у зв'язку з дією крутильновигинаючого момента, за рахунок одностороннього розташування півлеза на рукоятці, і у результаті чого знаряддя відходить у бік і пошкоджує рослини. Найбільш близьким за технічною суттю до запропонованого технічного рішення є ручний культиватор-плоскоріз (Пурич Валерий. Делаем ручной самодельный культиватор-плоскорез своими рукам // Рубрика: "Дом, сад, огород" - 2013. - Режим доступа: http://purichvalera.com/category/ogorod-vashego-doma), що має раму з опорним обертовим колесом у її вершині, а також закріпленого на ній стояка з нижнім ножем. Недоліком ручного культиватора-плоскоріза є те, що при глибині обробітку ґрунту до 10 см виникає нестійкий рух внаслідок накопичення посередині леза і на самому стояку, який розташовано посередині, рослинних решток, що у свою чергу призводить до підвищення тягового опору, нерівномірності глибини обробітку грунту і збільшенню витрат фізичних зусиль людини. В основу пропонованого винаходу поставлено задачу створити нове плоскорізне ґрунтообробне знаряддя з досягненням технічного результату підвищення ефективності поверхневого розпушування твердого ґрунту і підрізання коренів бур'янів на глибині до 10 см з меншим зусиллям. Поставлена задача вирішується тим, що плоскорізне ґрунтообробне знаряддя має два стояки з двома додатковими ціпками, які виконано у вигляді пружинних кілець і з'єднаних другим кінцем з рамою, а горизонтальний двосторонньо загострений ніж з регульованими кронштейнами кріплення на його краях виконаний у вигляді осьового перерізу відсіченого еліпсоїда обертання із зубцями і вирізами по формі дуги кола на задній крайці ножа з співвідношенням ширини зуба b до кроку їх розташування S рівному 1:2. Винахід пояснюється кресленнями (фіг. 1, фіг. 2, фіг.3, фіг.4). На фіг. 1 зображено плоскорізне ґрунтообробне знаряддя, вид зверху; на фіг. 2 плоскорізне ґрунтообробне знаряддя, вид збоку; на фіг. 3 плоскорізне ґрунтообробне знаряддя, вид ззаду; на фіг. 4 переріз А-А. Плоскорізне ґрунтообробне знаряддя містить трикутну раму 1 з опорним обертовим колесом 2 у її вершині і закріпленими на ній двома стояками 3 (фіг.2), що додатково мають два ціпки 4, які виконано у вигляді пружинних кілець 5. Нижній горизонтальний двосторонньо загострений ніж 6 (фіг.3) з регульованими кронштейнами кріплення 7 на його краях виконаний у вигляді осьового перерізу відсіченого еліпсоїда обертання 8 (фіг.4) із зубцями 9 і вирізами 10 по формі дуги кола на задній крайці ножа 11 з співвідношенням ширини зуба b до кроку їх розташування S рівному 1:2. Працює плоскорізне ґрунтообробне знаряддя наступним чином. При обробітку ґрунту різальна крайка ножа 6 за рахунок своєї форми у вигляді осьового перерізу відсіченого еліпсоїда обертання 8 створює рівномірний розподіл тиску різальної крайки ножа на ґрунт. Внаслідок нерівномірного опору ґрунту при підрізанні його нижнім горизонтальним двосторонньо загостреним ножем 6 виникають коливання двох стояків 3 разом з ціпками 4 які виконано у вигляді пружинних кілець 5. Ці коливання у вигляді вібрації, у сукупності з формою ножа 6 забезпечують рівномірне підрізання шару ґрунту і коренів бур'янів, а також його розпушування. При цьому задня зубчаста крайка ножа 11 зубцями 9 забезпечує додаткову деформацію і розпушування шару ґрунту, що сходить з ножа 6, за рахунок вигинаючого моменту сил між зубцями 9 і вирізами 10. Така конструкція збільшує термін служби ножа, за рахунок того, що при зношуванні передньої різальної крайки, є можливість повернути для роботи задньої зубчатої крайки як передню підрізальну крайку. Зубчата різальна крайка ножа забезпечує краще його врізання у твердий ґрунт і не ущільнює дно, за рахунок зниження напружень від зубців в міжзубовий простір, що виконано з відношенням ширини зуба b до кроку 1 UA 108549 C2 5 їх розташування S рівному 1:2. Таке співвідношення забезпечує змикання зон деформації ґрунту у міжзубовому просторі. Таким чином, запропоноване плоскорізне ґрунтообробне знаряддя дозволяє підвищити ефективність поверхневого розпушування твердого ґрунту і підрізання коренів бур'янів на глибині до 10 см. ФОРМУЛА ВИНАХОДУ 10 15 Плоскорізне ґрунтообробне знаряддя, що містить трикутну раму з опорним обертовим колесом на її вершині і закріпленими на ній двома стояками з нижнім ножем, яке відрізняється тим, що стояки додатково містять ціпки, виконані у вигляді пружинних кілець, які з'єднані другим кінцем з рамою, а горизонтальний двосторонньо загострений ніж з регульованими кронштейнами кріплення на його краях виконаний у вигляді осьового перерізу відсіченого еліпсоїда обертання із зубцями і вирізами по формі дуги кола на задній крайці ножа із співвідношенням ширини зуба b до кроку їх розташування S, що дорівнює 1:2. 2 UA 108549 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
