Спосіб палетування рулонів

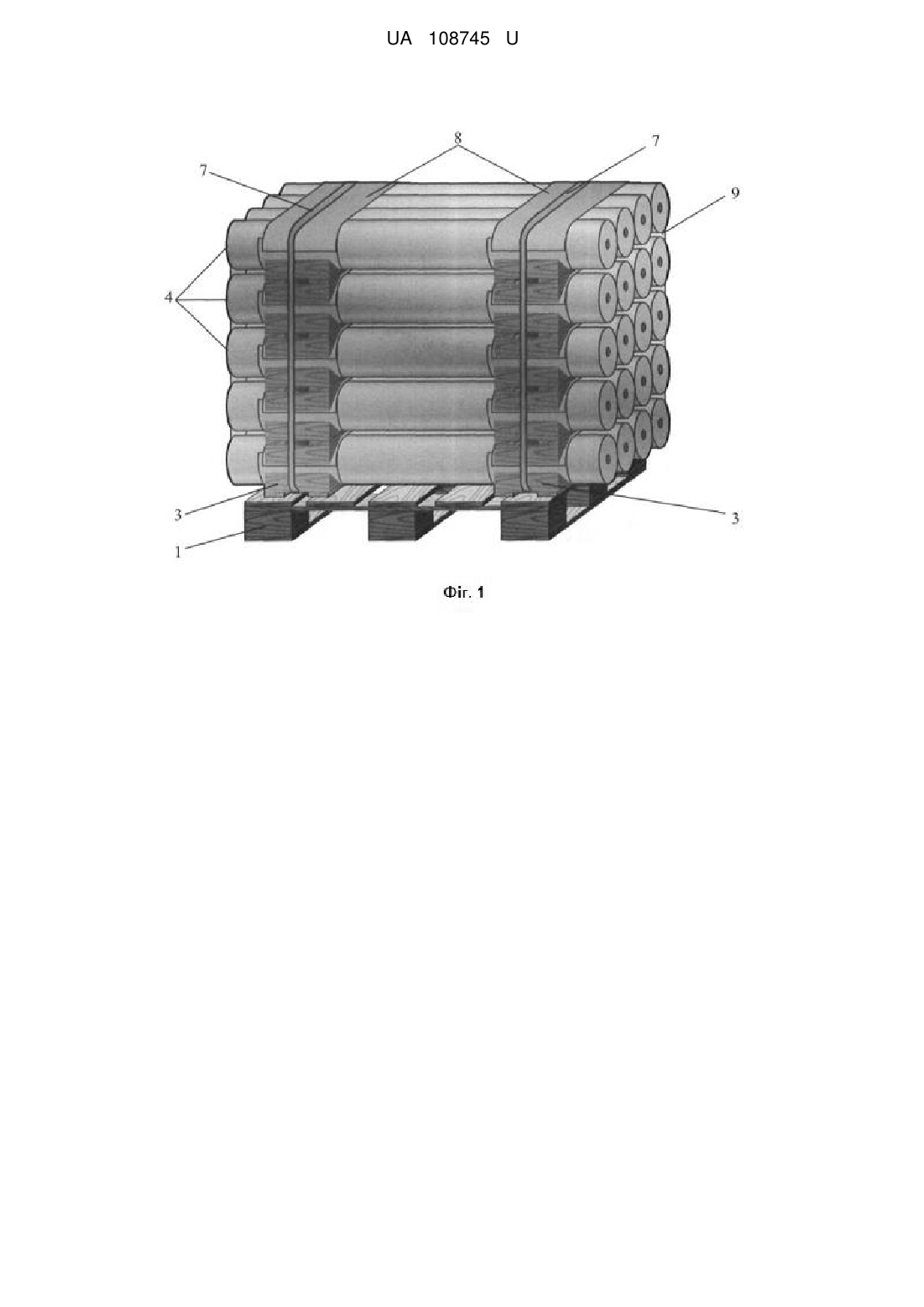

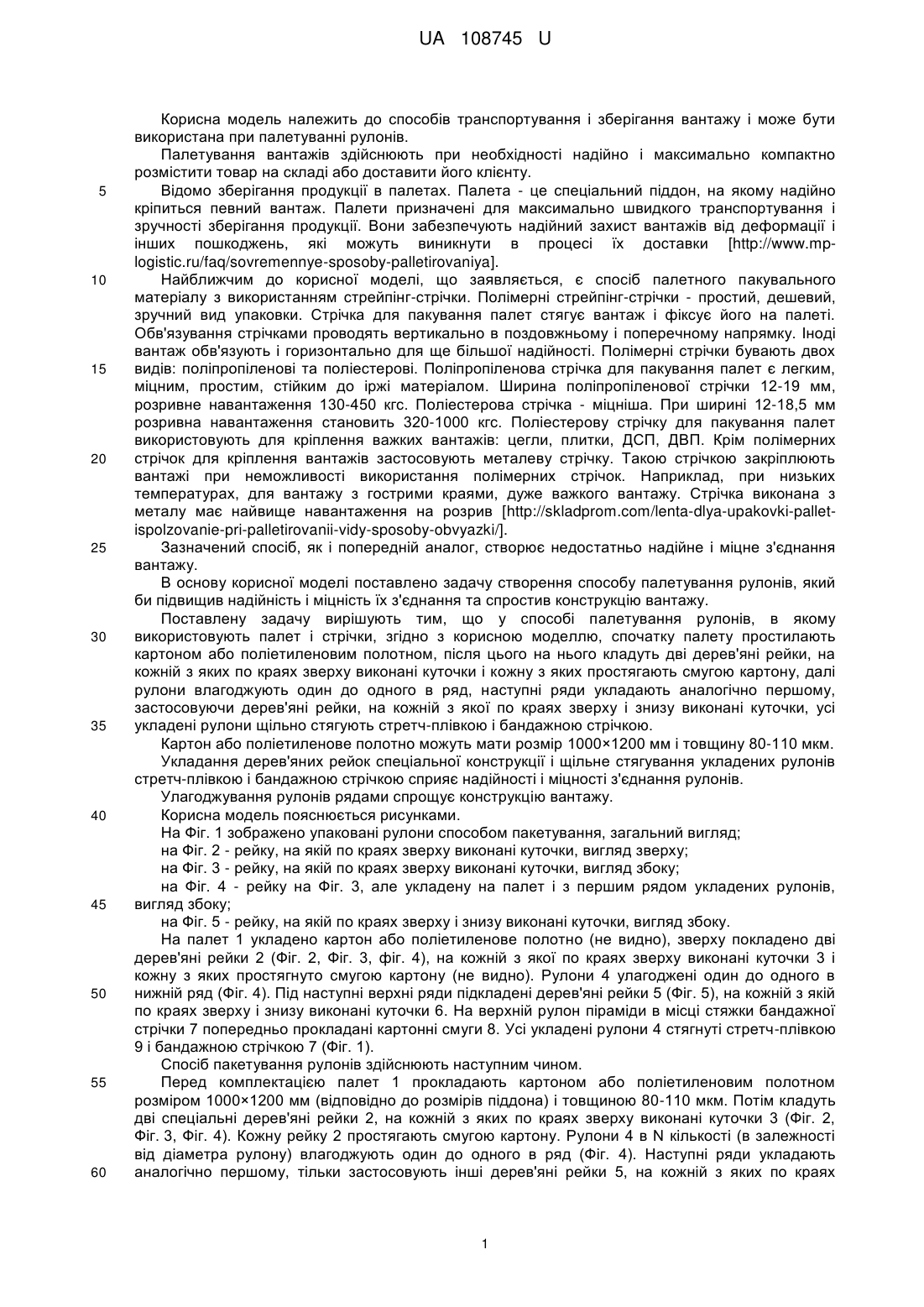

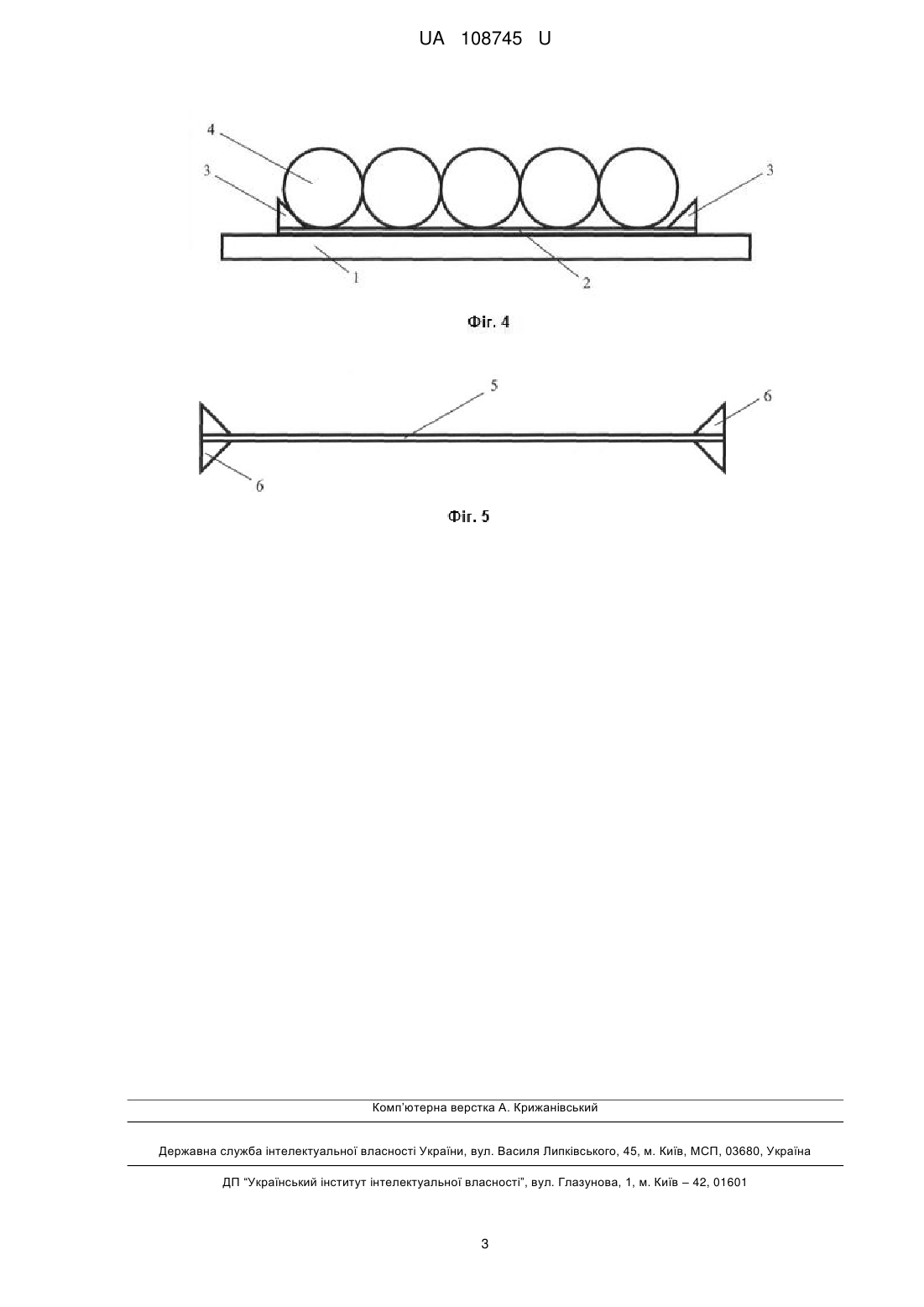

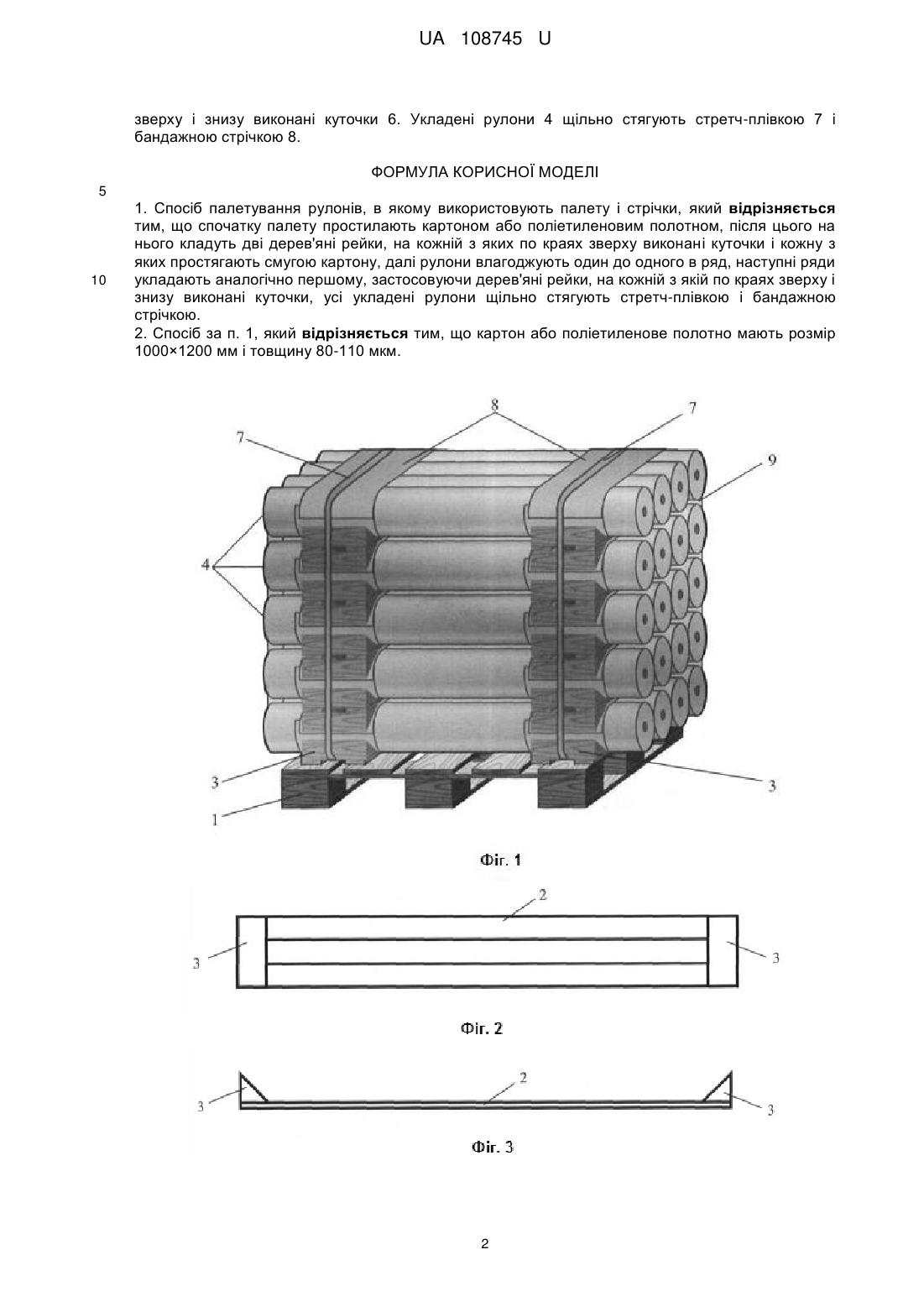

Реферат: Спосіб палетування рулонів, в якому використовують палету і стрічки. Спочатку палету простилають картоном або поліетиленовим полотном, після цього на нього кладуть дві дерев'яні рейки, на кожній з яких по краях зверху виконані куточки і кожну з яких простягають смугою картону, далі рулони влагоджують один до одного в ряд, наступні ряди укладають аналогічно першому, застосовуючи дерев'яні рейки, на кожній з яких по краях зверху і знизу виконані куточки, усі укладені рулони щільно стягують стретч-плівкою і бандажною стрічкою. UA 108745 U (54) СПОСІБ ПАЛЕТУВАННЯ РУЛОНІВ UA 108745 U UA 108745 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів транспортування і зберігання вантажу і може бути використана при палетуванні рулонів. Палетування вантажів здійснюють при необхідності надійно і максимально компактно розмістити товар на складі або доставити його клієнту. Відомо зберігання продукції в палетах. Палета - це спеціальний піддон, на якому надійно кріпиться певний вантаж. Палети призначені для максимально швидкого транспортування і зручності зберігання продукції. Вони забезпечують надійний захист вантажів від деформації і інших пошкоджень, які можуть виникнути в процесі їх доставки [http://www.mplogistic.ru/faq/sovremennye-sposoby-palletirovaniya]. Найближчим до корисної моделі, що заявляється, є спосіб палетного пакувального матеріалу з використанням стрейпінг-стрічки. Полімерні стрейпінг-стрічки - простий, дешевий, зручний вид упаковки. Стрічка для пакування палет стягує вантаж і фіксує його на палеті. Обв'язування стрічками проводять вертикально в поздовжньому і поперечному напрямку. Іноді вантаж обв'язують і горизонтально для ще більшої надійності. Полімерні стрічки бувають двох видів: поліпропіленові та поліестерові. Поліпропіленова стрічка для пакування палет є легким, міцним, простим, стійким до іржі матеріалом. Ширина поліпропіленової стрічки 12-19 мм, розривне навантаження 130-450 кгс. Поліестерова стрічка - міцніша. При ширині 12-18,5 мм розривна навантаження становить 320-1000 кгс. Поліестерову стрічку для пакування палет використовують для кріплення важких вантажів: цегли, плитки, ДСП, ДВП. Крім полімерних стрічок для кріплення вантажів застосовують металеву стрічку. Такою стрічкою закріплюють вантажі при неможливості використання полімерних стрічок. Наприклад, при низьких температурах, для вантажу з гострими краями, дуже важкого вантажу. Стрічка виконана з металу має найвище навантаження на розрив [http://skladprom.com/lenta-dlya-upakovki-palletispolzovanie-pri-palletirovanii-vidy-sposoby-obvyazki/]. Зазначений спосіб, як і попередній аналог, створює недостатньо надійне і міцне з'єднання вантажу. В основу корисної моделі поставлено задачу створення способу палетування рулонів, який би підвищив надійність і міцність їх з'єднання та спростив конструкцію вантажу. Поставлену задачу вирішують тим, що у способі палетування рулонів, в якому використовують палет і стрічки, згідно з корисною моделлю, спочатку палету простилають картоном або поліетиленовим полотном, після цього на нього кладуть дві дерев'яні рейки, на кожній з яких по краях зверху виконані куточки і кожну з яких простягають смугою картону, далі рулони влагоджують один до одного в ряд, наступні ряди укладають аналогічно першому, застосовуючи дерев'яні рейки, на кожній з якої по краях зверху і знизу виконані куточки, усі укладені рулони щільно стягують стретч-плівкою і бандажною стрічкою. Картон або поліетиленове полотно можуть мати розмір 1000×1200 мм і товщину 80-110 мкм. Укладання дерев'яних рейок спеціальної конструкції і щільне стягування укладених рулонів стретч-плівкою і бандажною стрічкою сприяє надійності і міцності з'єднання рулонів. Улагоджування рулонів рядами спрощує конструкцію вантажу. Корисна модель пояснюється рисунками. На Фіг. 1 зображено упаковані рулони способом пакетування, загальний вигляд; на Фіг. 2 - рейку, на якій по краях зверху виконані куточки, вигляд зверху; на Фіг. 3 - рейку, на якій по краях зверху виконані куточки, вигляд збоку; на Фіг. 4 - рейку на Фіг. 3, але укладену на палет і з першим рядом укладених рулонів, вигляд збоку; на Фіг. 5 - рейку, на якій по краях зверху і знизу виконані куточки, вигляд збоку. На палет 1 укладено картон або поліетиленове полотно (не видно), зверху покладено дві дерев'яні рейки 2 (Фіг. 2, Фіг. 3, фіг. 4), на кожній з якої по краях зверху виконані куточки 3 і кожну з яких простягнуто смугою картону (не видно). Рулони 4 улагоджені один до одного в нижній ряд (Фіг. 4). Під наступні верхні ряди підкладені дерев'яні рейки 5 (Фіг. 5), на кожній з якій по краях зверху і знизу виконані куточки 6. На верхній рулон піраміди в місці стяжки бандажної стрічки 7 попередньо прокладані картонні смуги 8. Усі укладені рулони 4 стягнуті стретч-плівкою 9 і бандажною стрічкою 7 (Фіг. 1). Спосіб пакетування рулонів здійснюють наступним чином. Перед комплектацією палет 1 прокладають картоном або поліетиленовим полотном розміром 1000×1200 мм (відповідно до розмірів піддона) і товщиною 80-110 мкм. Потім кладуть дві спеціальні дерев'яні рейки 2, на кожній з яких по краях зверху виконані куточки 3 (Фіг. 2, Фіг. 3, Фіг. 4). Кожну рейку 2 простягають смугою картону. Рулони 4 в N кількості (в залежності від діаметра рулону) влагоджують один до одного в ряд (Фіг. 4). Наступні ряди укладають аналогічно першому, тільки застосовують інші дерев'яні рейки 5, на кожній з яких по краях 1 UA 108745 U зверху і знизу виконані куточки 6. Укладені рулони 4 щільно стягують стретч-плівкою 7 і бандажною стрічкою 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Спосіб палетування рулонів, в якому використовують палету і стрічки, який відрізняється тим, що спочатку палету простилають картоном або поліетиленовим полотном, після цього на нього кладуть дві дерев'яні рейки, на кожній з яких по краях зверху виконані куточки і кожну з яких простягають смугою картону, далі рулони влагоджують один до одного в ряд, наступні ряди укладають аналогічно першому, застосовуючи дерев'яні рейки, на кожній з якій по краях зверху і знизу виконані куточки, усі укладені рулони щільно стягують стретч-плівкою і бандажною стрічкою. 2. Спосіб за п. 1, який відрізняється тим, що картон або поліетиленове полотно мають розмір 1000×1200 мм і товщину 80-110 мкм. 2 UA 108745 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
