Спосіб палетування рулонів

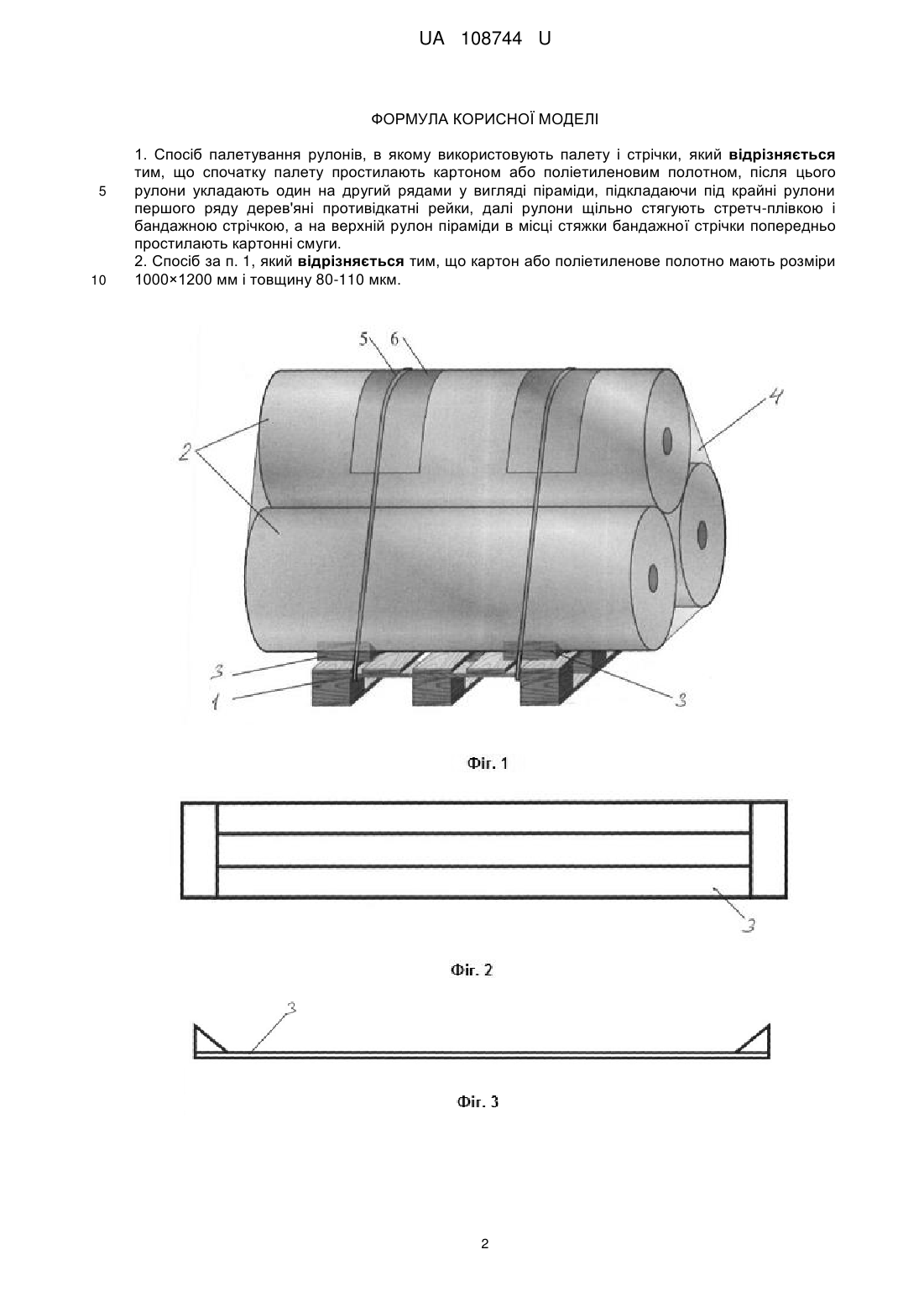

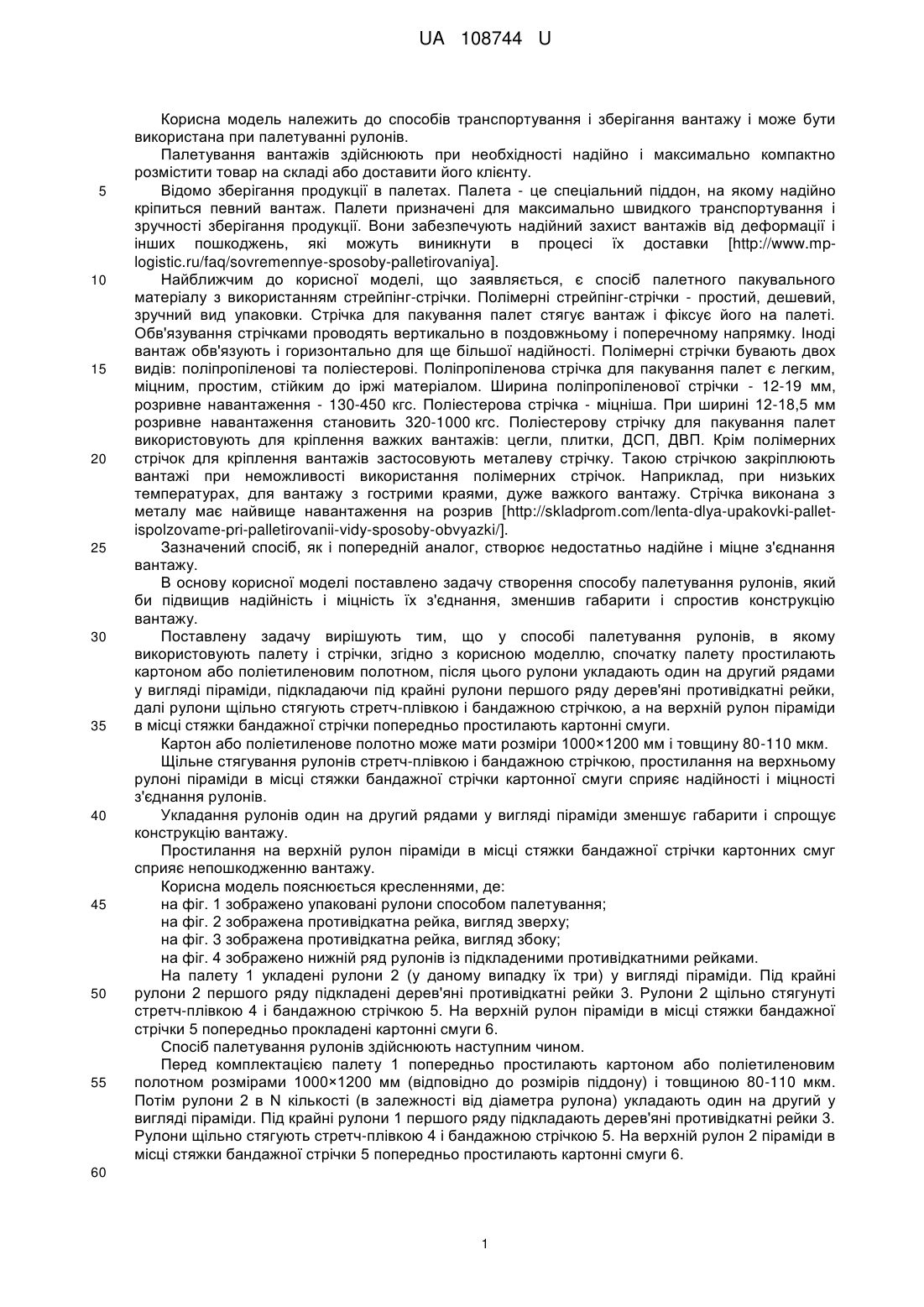

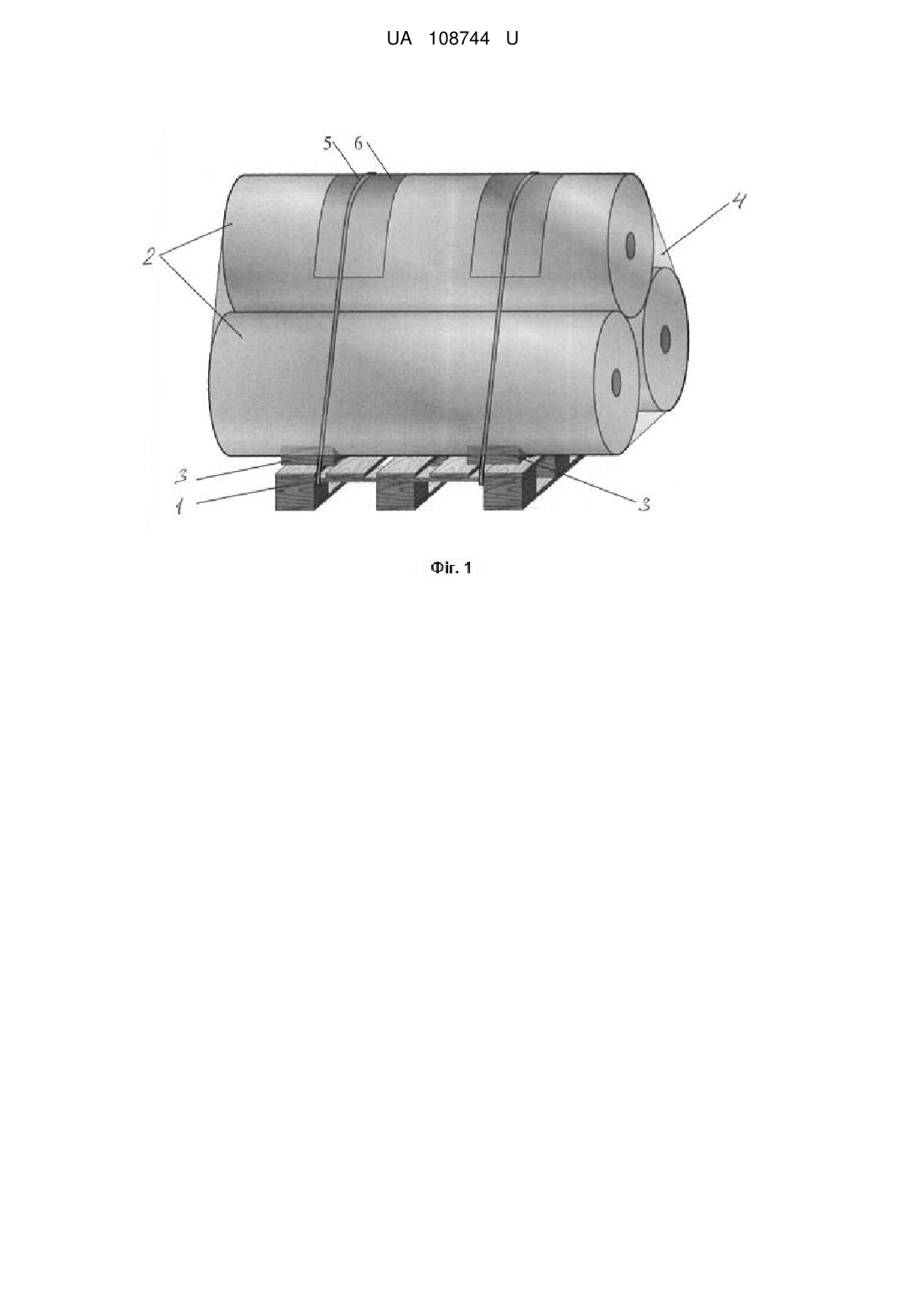

Реферат: Спосіб палетування рулонів полягає у тому, що використовують палету, яку спочатку простилають картоном або поліетиленовим полотном. Після цього рулони укладають один на другий рядами у вигляді піраміди, підкладаючи під крайні рулони першого ряду дерев'яні противідкатні рейки. Далі рулони щільно стягують стретч-плівкою і бандажною стрічкою, а на верхній рулон піраміди в місці стяжки бандажної стрічки попередньо простилають картонні смуги. UA 108744 U (54) СПОСІБ ПАЛЕТУВАННЯ РУЛОНІВ UA 108744 U UA 108744 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів транспортування і зберігання вантажу і може бути використана при палетуванні рулонів. Палетування вантажів здійснюють при необхідності надійно і максимально компактно розмістити товар на складі або доставити його клієнту. Відомо зберігання продукції в палетах. Палета - це спеціальний піддон, на якому надійно кріпиться певний вантаж. Палети призначені для максимально швидкого транспортування і зручності зберігання продукції. Вони забезпечують надійний захист вантажів від деформації і інших пошкоджень, які можуть виникнути в процесі їх доставки [http://www.mplogistic.ru/faq/sovremennye-sposoby-palletirovaniya]. Найближчим до корисної моделі, що заявляється, є спосіб палетного пакувального матеріалу з використанням стрейпінг-стрічки. Полімерні стрейпінг-стрічки - простий, дешевий, зручний вид упаковки. Стрічка для пакування палет стягує вантаж і фіксує його на палеті. Обв'язування стрічками проводять вертикально в поздовжньому і поперечному напрямку. Іноді вантаж обв'язують і горизонтально для ще більшої надійності. Полімерні стрічки бувають двох видів: поліпропіленові та поліестерові. Поліпропіленова стрічка для пакування палет є легким, міцним, простим, стійким до іржі матеріалом. Ширина поліпропіленової стрічки - 12-19 мм, розривне навантаження - 130-450 кгс. Поліестерова стрічка - міцніша. При ширині 12-18,5 мм розривне навантаження становить 320-1000 кгс. Поліестерову стрічку для пакування палет використовують для кріплення важких вантажів: цегли, плитки, ДСП, ДВП. Крім полімерних стрічок для кріплення вантажів застосовують металеву стрічку. Такою стрічкою закріплюють вантажі при неможливості використання полімерних стрічок. Наприклад, при низьких температурах, для вантажу з гострими краями, дуже важкого вантажу. Стрічка виконана з металу має найвище навантаження на розрив [http://skladprom.com/lenta-dlya-upakovki-palletispolzovame-pri-palletirovanii-vidy-sposoby-obvyazki/]. Зазначений спосіб, як і попередній аналог, створює недостатньо надійне і міцне з'єднання вантажу. В основу корисної моделі поставлено задачу створення способу палетування рулонів, який би підвищив надійність і міцність їх з'єднання, зменшив габарити і спростив конструкцію вантажу. Поставлену задачу вирішують тим, що у способі палетування рулонів, в якому використовують палету і стрічки, згідно з корисною моделлю, спочатку палету простилають картоном або поліетиленовим полотном, після цього рулони укладають один на другий рядами у вигляді піраміди, підкладаючи під крайні рулони першого ряду дерев'яні противідкатні рейки, далі рулони щільно стягують стретч-плівкою і бандажною стрічкою, а на верхній рулон піраміди в місці стяжки бандажної стрічки попередньо простилають картонні смуги. Картон або поліетиленове полотно може мати розміри 1000×1200 мм і товщину 80-110 мкм. Щільне стягування рулонів стретч-плівкою і бандажною стрічкою, простилання на верхньому рулоні піраміди в місці стяжки бандажної стрічки картонної смуги сприяє надійності і міцності з'єднання рулонів. Укладання рулонів один на другий рядами у вигляді піраміди зменшує габарити і спрощує конструкцію вантажу. Простилання на верхній рулон піраміди в місці стяжки бандажної стрічки картонних смуг сприяє непошкодженню вантажу. Корисна модель пояснюється кресленнями, де: на фіг. 1 зображено упаковані рулони способом палетування; на фіг. 2 зображена противідкатна рейка, вигляд зверху; на фіг. 3 зображена противідкатна рейка, вигляд збоку; на фіг. 4 зображено нижній ряд рулонів із підкладеними противідкатними рейками. На палету 1 укладені рулони 2 (у даному випадку їх три) у вигляді піраміди. Під крайні рулони 2 першого ряду підкладені дерев'яні противідкатні рейки 3. Рулони 2 щільно стягунуті стретч-плівкою 4 і бандажною стрічкою 5. На верхній рулон піраміди в місці стяжки бандажної стрічки 5 попередньо прокладені картонні смуги 6. Спосіб палетування рулонів здійснюють наступним чином. Перед комплектацією палету 1 попередньо простилають картоном або поліетиленовим полотном розмірами 1000×1200 мм (відповідно до розмірів піддону) і товщиною 80-110 мкм. Потім рулони 2 в N кількості (в залежності від діаметра рулона) укладають один на другий у вигляді піраміди. Під крайні рулони 1 першого ряду підкладають дерев'яні противідкатні рейки 3. Рулони щільно стягують стретч-плівкою 4 і бандажною стрічкою 5. На верхній рулон 2 піраміди в місці стяжки бандажної стрічки 5 попередньо простилають картонні смуги 6. 60 1 UA 108744 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Спосіб палетування рулонів, в якому використовують палету і стрічки, який відрізняється тим, що спочатку палету простилають картоном або поліетиленовим полотном, після цього рулони укладають один на другий рядами у вигляді піраміди, підкладаючи під крайні рулони першого ряду дерев'яні противідкатні рейки, далі рулони щільно стягують стретч-плівкою і бандажною стрічкою, а на верхній рулон піраміди в місці стяжки бандажної стрічки попередньо простилають картонні смуги. 2. Спосіб за п. 1, який відрізняється тим, що картон або поліетиленове полотно мають розміри 1000×1200 мм і товщину 80-110 мкм. 2 UA 108744 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
