Спосіб вагового обліку скрапленого газу

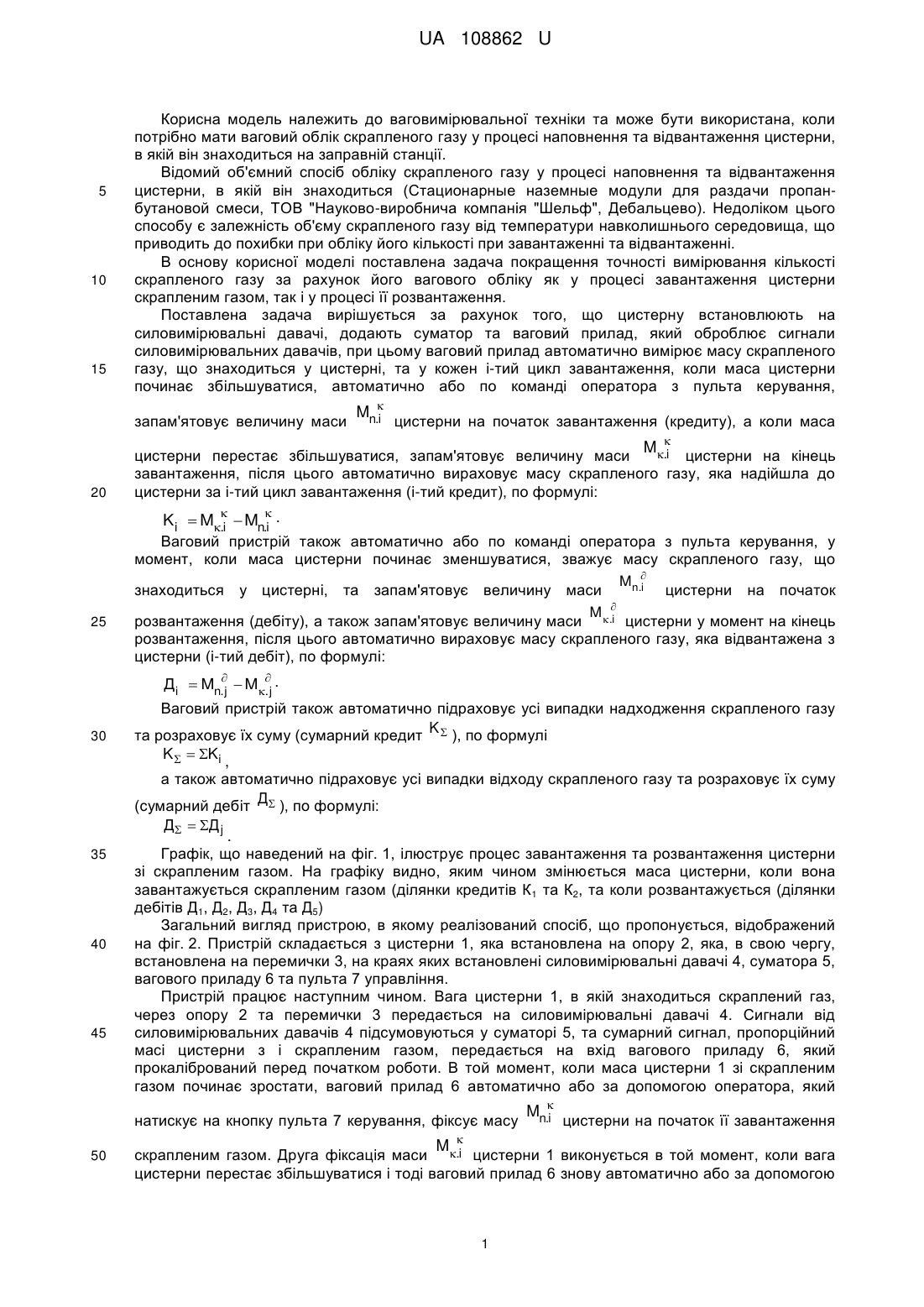

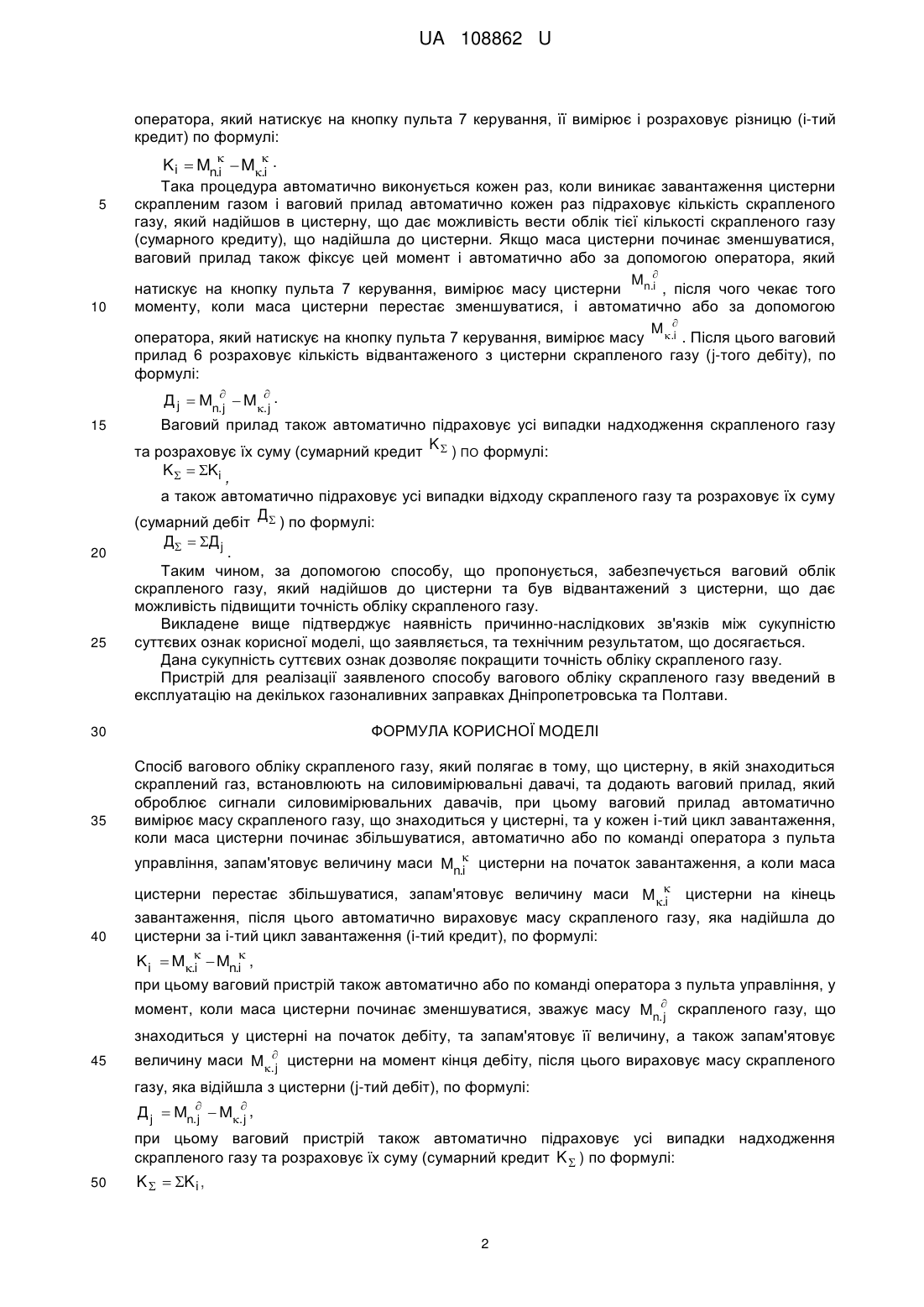

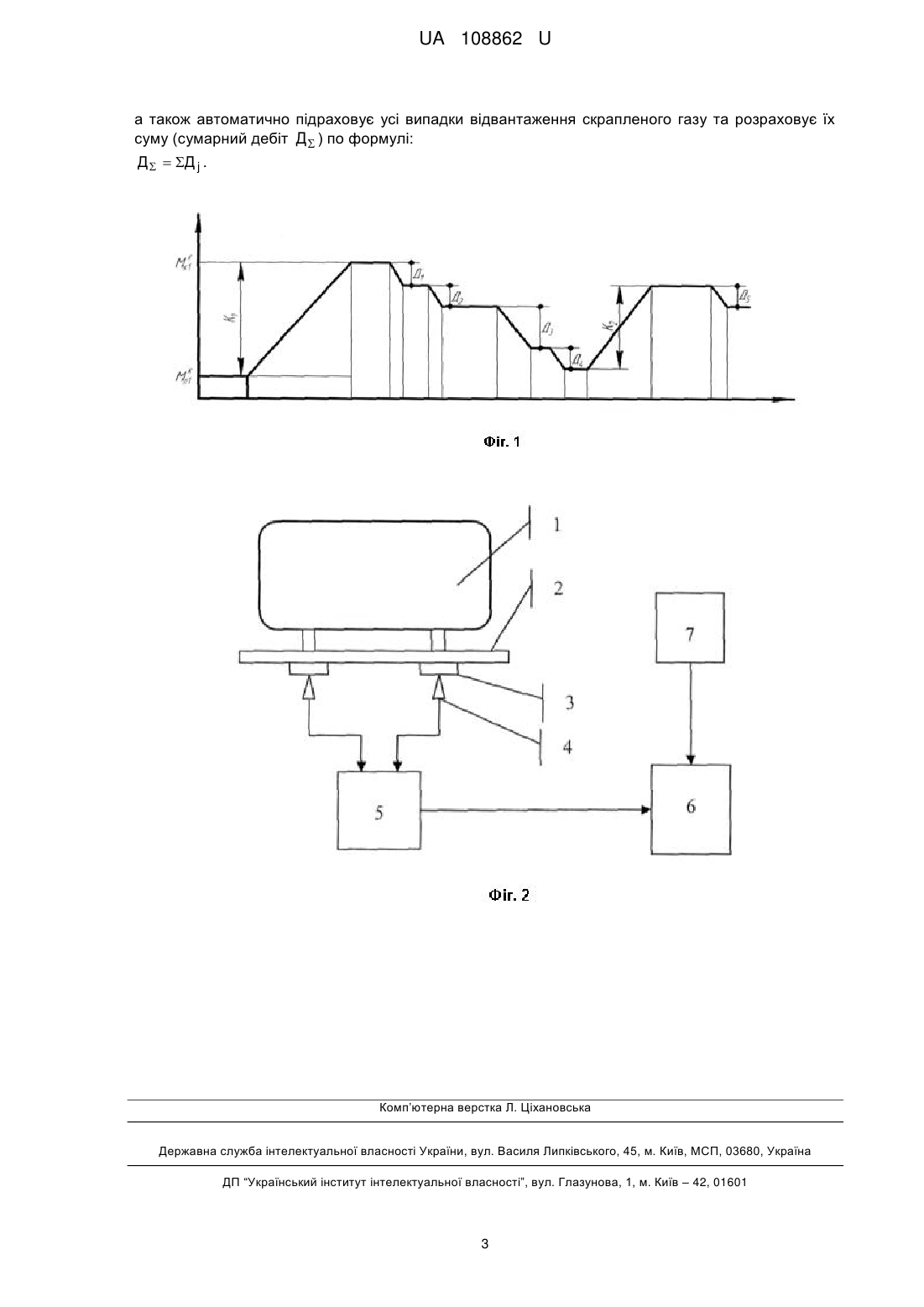

Реферат: Спосіб вагового обліку скрапленого газу полягає у встановленні цистерни зі скрапленим газом на силовимірювальні давачі та обробці сигналів цих давачів на ваговому приладі таким чином, щоб в кожному випадку, коли відбувається завантаження (кредит) або вивантаження (дебіт) скрапленого газу в цистерни, ваговий прилад виконує облік цього кредиту та дебіту газу і надає користувачу його результат. UA 108862 U (54) СПОСІБ ВАГОВОГО ОБЛІКУ СКРАПЛЕНОГО ГАЗУ UA 108862 U UA 108862 U 5 10 15 Корисна модель належить до ваговимірювальної техніки та може бути використана, коли потрібно мати ваговий облік скрапленого газу у процесі наповнення та відвантаження цистерни, в якій він знаходиться на заправній станції. Відомий об'ємний спосіб обліку скрапленого газу у процесі наповнення та відвантаження цистерни, в якій він знаходиться (Стационарные наземные модули для раздачи пропанбутановой смеси, ТОВ "Науково-виробнича компанія "Шельф", Дебальцево). Недоліком цього способу є залежність об'єму скрапленого газу від температури навколишнього середовища, що приводить до похибки при обліку його кількості при завантаженні та відвантаженні. В основу корисної моделі поставлена задача покращення точності вимірювання кількості скрапленого газу за рахунок його вагового обліку як у процесі завантаження цистерни скрапленим газом, так і у процесі її розвантаження. Поставлена задача вирішується за рахунок того, що цистерну встановлюють на силовимірювальні давачі, додають суматор та ваговий прилад, який оброблює сигнали силовимірювальних давачів, при цьому ваговий прилад автоматично вимірює масу скрапленого газу, що знаходиться у цистерні, та у кожен і-тий цикл завантаження, коли маса цистерни починає збільшуватися, автоматично або по команді оператора з пульта керування, запам'ятовує величину маси Mn. i цистерни на початок завантаження (кредиту), а коли маса  20 M.i цистерни перестає збільшуватися, запам'ятовує величину маси цистерни на кінець завантаження, після цього автоматично вираховує масу скрапленого газу, яка надійшла до цистерни за і-тий цикл завантаження (і-тий кредит), по формулі:  K i  M.i  Mn. . i Ваговий пристрій також автоматично або по команді оператора з пульта керування, у момент, коли маса цистерни починає зменшуватися, зважує масу скрапленого газу, що знаходиться у цистерні, та запам'ятовує величину маси 25 Mn. i цистерни на початок M . i розвантаження (дебіту), а також запам'ятовує величину маси цистерни у момент на кінець розвантаження, після цього автоматично вираховує масу скрапленого газу, яка відвантажена з цистерни (і-тий дебіт), по формулі: Дi  Mn.  Mj . j . 30 Ваговий пристрій також автоматично підраховує усі випадки надходження скрапленого газу та розраховує їх суму (сумарний кредит K  ), по формулі K  Ki , а також автоматично підраховує усі випадки відходу скрапленого газу та розраховує їх суму (сумарний дебіт Д ), по формулі: Д  Д j 35 40 45 . Графік, що наведений на фіг. 1, ілюструє процес завантаження та розвантаження цистерни зі скрапленим газом. На графіку видно, яким чином змінюється маса цистерни, коли вона завантажується скрапленим газом (ділянки кредитів К1 та К2, та коли розвантажується (ділянки дебітів Д1, Д2, Д3, Д4 та Д5) Загальний вигляд пристрою, в якому реалізований спосіб, що пропонується, відображений на фіг. 2. Пристрій складається з цистерни 1, яка встановлена на опору 2, яка, в свою чергу, встановлена на перемички 3, на краях яких встановлені силовимірювальні давачі 4, суматора 5, вагового приладу 6 та пульта 7 управління. Пристрій працює наступним чином. Вага цистерни 1, в якій знаходиться скраплений газ, через опору 2 та перемички 3 передається на силовимірювальні давачі 4. Сигнали від силовимірювальних давачів 4 підсумовуються у суматорі 5, та сумарний сигнал, пропорційний масі цистерни з і скрапленим газом, передається на вхід вагового приладу 6, який прокалібрований перед початком роботи. В той момент, коли маса цистерни 1 зі скрапленим газом починає зростати, ваговий прилад 6 автоматично або за допомогою оператора, який натискує на кнопку пульта 7 керування, фіксує масу 50 M. i Mn. i цистерни на початок її завантаження скрапленим газом. Друга фіксація маси цистерни 1 виконується в той момент, коли вага цистерни перестає збільшуватися і тоді ваговий прилад 6 знову автоматично або за допомогою 1 UA 108862 U оператора, який натискує на кнопку пульта 7 керування, її вимірює і розраховує різницю (і-тий кредит) по формулі: 5  K i  Mn.  M.i . i Така процедура автоматично виконується кожен раз, коли виникає завантаження цистерни скрапленим газом і ваговий прилад автоматично кожен раз підраховує кількість скрапленого газу, який надійшов в цистерну, що дає можливість вести облік тієї кількості скрапленого газу (сумарного кредиту), що надійшла до цистерни. Якщо маса цистерни починає зменшуватися, ваговий прилад також фіксує цей момент і автоматично або за допомогою оператора, який M 10  натискує на кнопку пульта 7 керування, вимірює масу цистерни n.i , після чого чекає того моменту, коли маса цистерни перестає зменшуватися, і автоматично або за допомогою M  оператора, який натискує на кнопку пульта 7 керування, вимірює масу .i . Після цього ваговий прилад 6 розраховує кількість відвантаженого з цистерни скрапленого газу (j-того дебіту), по формулі:   Д j  Mn. j  M. j . 15 Ваговий прилад також автоматично підраховує усі випадки надходження скрапленого газу та розраховує їх суму (сумарний кредит K  ) ПО формулі: K  Ki , а також автоматично підраховує усі випадки відходу скрапленого газу та розраховує їх суму (сумарний дебіт Д ) по формулі: 20 25 Д  Д j . Таким чином, за допомогою способу, що пропонується, забезпечується ваговий облік скрапленого газу, який надійшов до цистерни та був відвантажений з цистерни, що дає можливість підвищити точність обліку скрапленого газу. Викладене вище підтверджує наявність причинно-наслідкових зв'язків між сукупністю суттєвих ознак корисної моделі, що заявляється, та технічним результатом, що досягається. Дана сукупність суттєвих ознак дозволяє покращити точність обліку скрапленого газу. Пристрій для реалізації заявленого способу вагового обліку скрапленого газу введений в експлуатацію на декількох газоналивних заправках Дніпропетровська та Полтави. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Спосіб вагового обліку скрапленого газу, який полягає в тому, що цистерну, в якій знаходиться скраплений газ, встановлюють на силовимірювальні давачі, та додають ваговий прилад, який оброблює сигнали силовимірювальних давачів, при цьому ваговий прилад автоматично вимірює масу скрапленого газу, що знаходиться у цистерні, та у кожен і-тий цикл завантаження, коли маса цистерни починає збільшуватися, автоматично або по команді оператора з пульта управління, запам'ятовує величину маси Mn. цистерни на початок завантаження, а коли маса i 40 цистерни перестає збільшуватися, запам'ятовує величину маси M. цистерни на кінець i завантаження, після цього автоматично вираховує масу скрапленого газу, яка надійшла до цистерни за і-тий цикл завантаження (і-тий кредит), по формулі: Ki  M.  Mn.i , i при цьому ваговий пристрій також автоматично або по команді оператора з пульта управління, у момент, коли маса цистерни починає зменшуватися, зважує масу Mn. скрапленого газу, що j знаходиться у цистерні на початок дебіту, та запам'ятовує її величину, а також запам'ятовує 45 величину маси M .j цистерни на момент кінця дебіту, після цього вираховує масу скрапленого газу, яка відійшла з цистерни (j-тий дебіт), по формулі: Д j  Mn.  M. , j j при цьому ваговий пристрій також автоматично підраховує усі випадки надходження скрапленого газу та розраховує їх суму (сумарний кредит K  ) по формулі: 50 K   K i , 2 UA 108862 U а також автоматично підраховує усі випадки відвантаження скрапленого газу та розраховує їх суму (сумарний дебіт Д  ) по формулі: Д   Д j . Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
