Піч опалювальна “булер’ян промисловий тип 06-07″

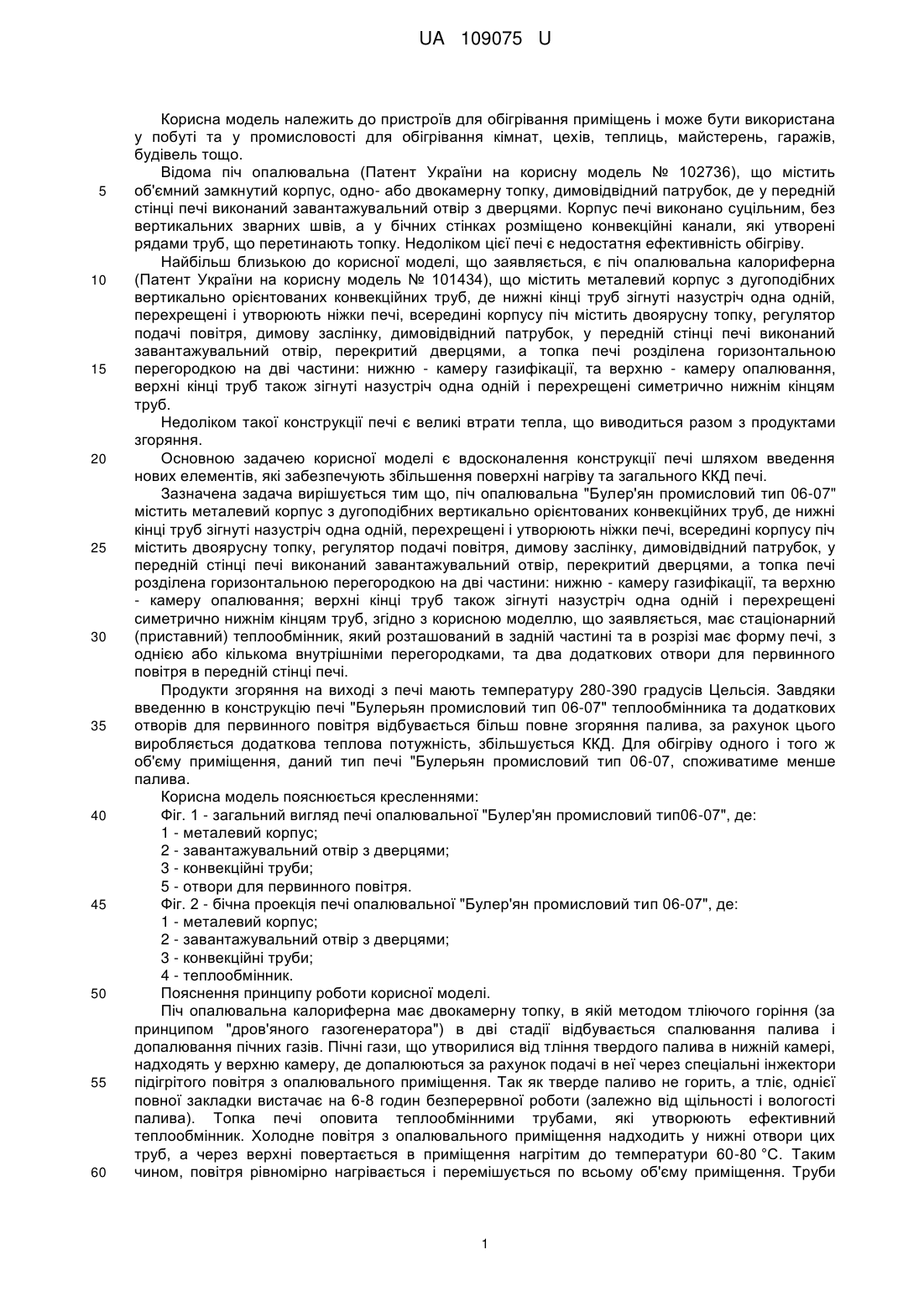

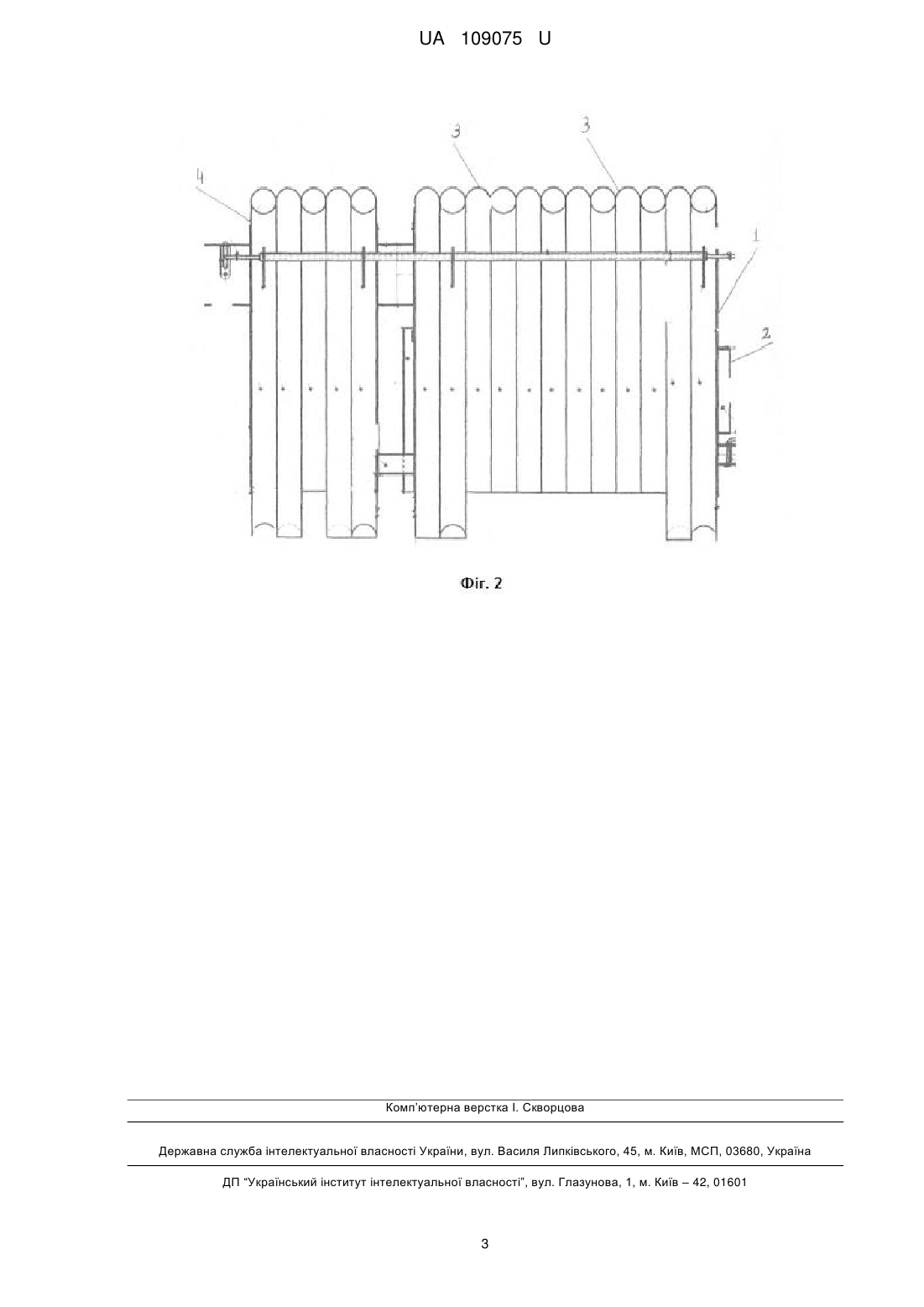

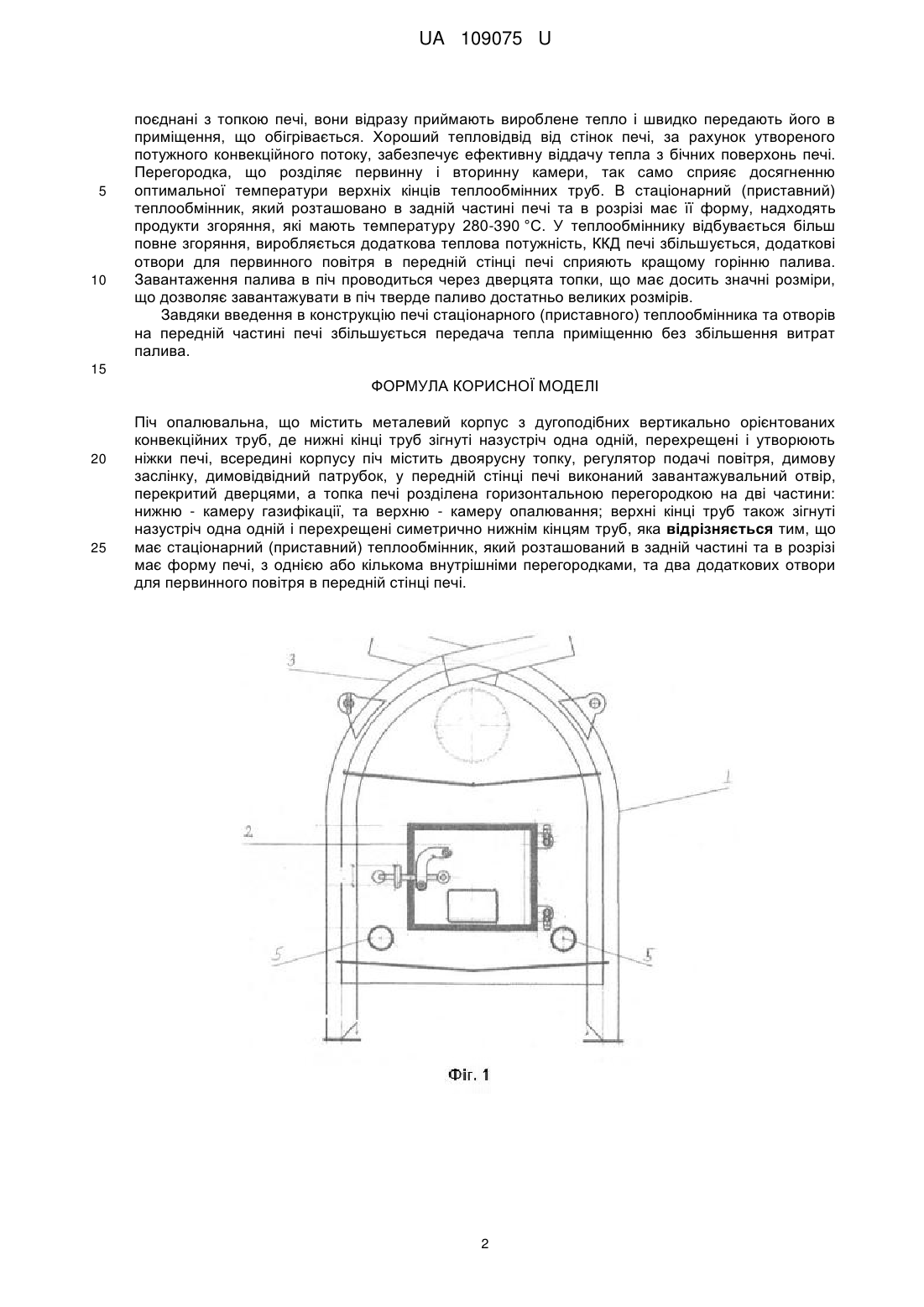

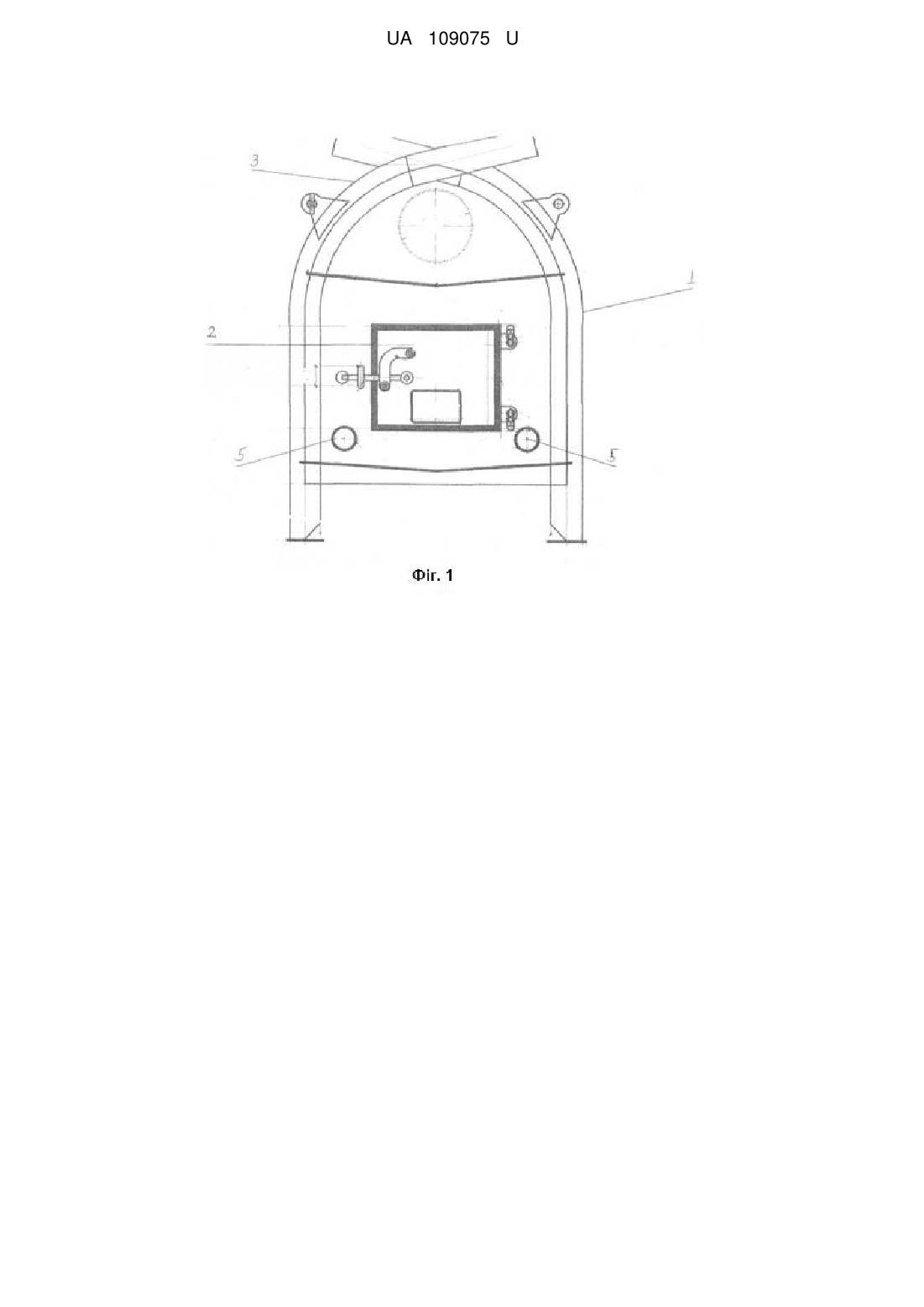

Реферат: Піч опалювальна містить металевий корпус з дугоподібних вертикально орієнтованих конвекційних труб, де нижні кінці труб зігнуті назустріч одна одній, перехрещені і утворюють ніжки печі. Всередині корпусу піч містить двоярусну топку, регулятор подачі повітря, димову заслінку, димовідвідний патрубок. У передній стінці печі виконаний завантажувальний отвір, перекритий дверцями, а топка печі розділена горизонтальною перегородкою на дві частини: нижню - камеру газифікації, та верхню - камеру опалювання. Верхні кінці труб також зігнуті назустріч одна одній і перехрещені симетрично нижнім кінцям труб. Додатково в задній частині печі розташований стаціонарний (приставний) теплообмінник, який в розрізі має форму печі, з однією або кількома внутрішніми перегородками. В передній стінці печі виконані два додаткових отвори для первинного повітря. UA 109075 U (54) ПІЧ ОПАЛЮВАЛЬНА "БУЛЕР'ЯН ПРОМИСЛОВИЙ ТИП 06-07" UA 109075 U UA 109075 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для обігрівання приміщень і може бути використана у побуті та у промисловості для обігрівання кімнат, цехів, теплиць, майстерень, гаражів, будівель тощо. Відома піч опалювальна (Патент України на корисну модель № 102736), що містить об'ємний замкнутий корпус, одно- або двокамерну топку, димовідвідний патрубок, де у передній стінці печі виконаний завантажувальний отвір з дверцями. Корпус печі виконано суцільним, без вертикальних зварних швів, а у бічних стінках розміщено конвекційні канали, які утворені рядами труб, що перетинають топку. Недоліком цієї печі є недостатня ефективність обігріву. Найбільш близькою до корисної моделі, що заявляється, є піч опалювальна калориферна (Патент України на корисну модель № 101434), що містить металевий корпус з дугоподібних вертикально орієнтованих конвекційних труб, де нижні кінці труб зігнуті назустріч одна одній, перехрещені і утворюють ніжки печі, всередині корпусу піч містить двоярусну топку, регулятор подачі повітря, димову заслінку, димовідвідний патрубок, у передній стінці печі виконаний завантажувальний отвір, перекритий дверцями, а топка печі розділена горизонтальною перегородкою на дві частини: нижню - камеру газифікації, та верхню - камеру опалювання, верхні кінці труб також зігнуті назустріч одна одній і перехрещені симетрично нижнім кінцям труб. Недоліком такої конструкції печі є великі втрати тепла, що виводиться разом з продуктами згоряння. Основною задачею корисної моделі є вдосконалення конструкції печі шляхом введення нових елементів, які забезпечують збільшення поверхні нагріву та загального ККД печі. Зазначена задача вирішується тим що, піч опалювальна "Булер'ян промисловий тип 06-07" містить металевий корпус з дугоподібних вертикально орієнтованих конвекційних труб, де нижні кінці труб зігнуті назустріч одна одній, перехрещені і утворюють ніжки печі, всередині корпусу піч містить двоярусну топку, регулятор подачі повітря, димову заслінку, димовідвідний патрубок, у передній стінці печі виконаний завантажувальний отвір, перекритий дверцями, а топка печі розділена горизонтальною перегородкою на дві частини: нижню - камеру газифікації, та верхню - камеру опалювання; верхні кінці труб також зігнуті назустріч одна одній і перехрещені симетрично нижнім кінцям труб, згідно з корисною моделлю, що заявляється, має стаціонарний (приставний) теплообмінник, який розташований в задній частині та в розрізі має форму печі, з однією або кількома внутрішніми перегородками, та два додаткових отвори для первинного повітря в передній стінці печі. Продукти згоряння на виході з печі мають температуру 280-390 градусів Цельсія. Завдяки введенню в конструкцію печі "Булерьян промисловий тип 06-07" теплообмінника та додаткових отворів для первинного повітря відбувається більш повне згоряння палива, за рахунок цього виробляється додаткова теплова потужність, збільшується ККД. Для обігріву одного і того ж об'єму приміщення, даний тип печі "Булерьян промисловий тип 06-07, споживатиме менше палива. Корисна модель пояснюється кресленнями: Фіг. 1 - загальний вигляд печі опалювальної "Булер'ян промисловий тип06-07", де: 1 - металевий корпус; 2 - завантажувальний отвір з дверцями; 3 - конвекційні труби; 5 - отвори для первинного повітря. Фіг. 2 - бічна проекція печі опалювальної "Булер'ян промисловий тип 06-07", де: 1 - металевий корпус; 2 - завантажувальний отвір з дверцями; 3 - конвекційні труби; 4 - теплообмінник. Пояснення принципу роботи корисної моделі. Піч опалювальна калориферна має двокамерну топку, в якій методом тліючого горіння (за принципом "дров'яного газогенератора") в дві стадії відбувається спалювання палива і допалювання пічних газів. Пічні гази, що утворилися від тління твердого палива в нижній камері, надходять у верхню камеру, де допалюються за рахунок подачі в неї через спеціальні інжектори підігрітого повітря з опалювального приміщення. Так як тверде паливо не горить, а тліє, однієї повної закладки вистачає на 6-8 годин безперервної роботи (залежно від щільності і вологості палива). Топка печі оповита теплообмінними трубами, які утворюють ефективний теплообмінник. Холодне повітря з опалювального приміщення надходить у нижні отвори цих труб, а через верхні повертається в приміщення нагрітим до температури 60-80 °C. Таким чином, повітря рівномірно нагрівається і перемішується по всьому об'єму приміщення. Труби 1 UA 109075 U 5 10 поєднані з топкою печі, вони відразу приймають вироблене тепло і швидко передають його в приміщення, що обігрівається. Хороший тепловідвід від стінок печі, за рахунок утвореного потужного конвекційного потоку, забезпечує ефективну віддачу тепла з бічних поверхонь печі. Перегородка, що розділяє первинну і вторинну камери, так само сприяє досягненню оптимальної температури верхніх кінців теплообмінних труб. В стаціонарний (приставний) теплообмінник, який розташовано в задній частині печі та в розрізі має її форму, надходять продукти згоряння, які мають температуру 280-390 °C. У теплообміннику відбувається більш повне згоряння, виробляється додаткова теплова потужність, ККД печі збільшується, додаткові отвори для первинного повітря в передній стінці печі сприяють кращому горінню палива. Завантаження палива в піч проводиться через дверцята топки, що має досить значні розміри, що дозволяє завантажувати в піч тверде паливо достатньо великих розмірів. Завдяки введення в конструкцію печі стаціонарного (приставного) теплообмінника та отворів на передній частині печі збільшується передача тепла приміщенню без збільшення витрат палива. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Піч опалювальна, що містить металевий корпус з дугоподібних вертикально орієнтованих конвекційних труб, де нижні кінці труб зігнуті назустріч одна одній, перехрещені і утворюють ніжки печі, всередині корпусу піч містить двоярусну топку, регулятор подачі повітря, димову заслінку, димовідвідний патрубок, у передній стінці печі виконаний завантажувальний отвір, перекритий дверцями, а топка печі розділена горизонтальною перегородкою на дві частини: нижню - камеру газифікації, та верхню - камеру опалювання; верхні кінці труб також зігнуті назустріч одна одній і перехрещені симетрично нижнім кінцям труб, яка відрізняється тим, що має стаціонарний (приставний) теплообмінник, який розташований в задній частині та в розрізі має форму печі, з однією або кількома внутрішніми перегородками, та два додаткових отвори для первинного повітря в передній стінці печі. 2 UA 109075 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
