Опалювальна піч

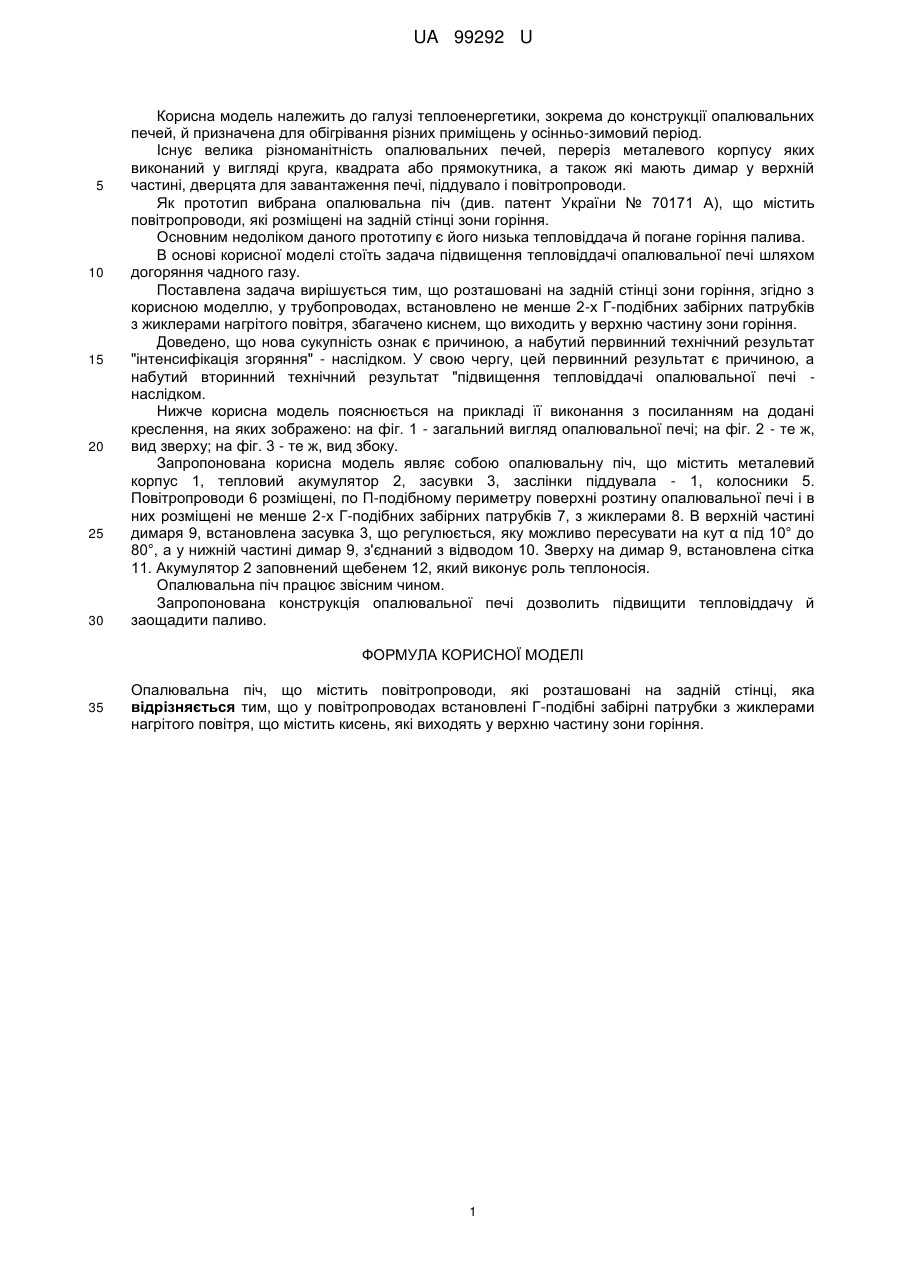

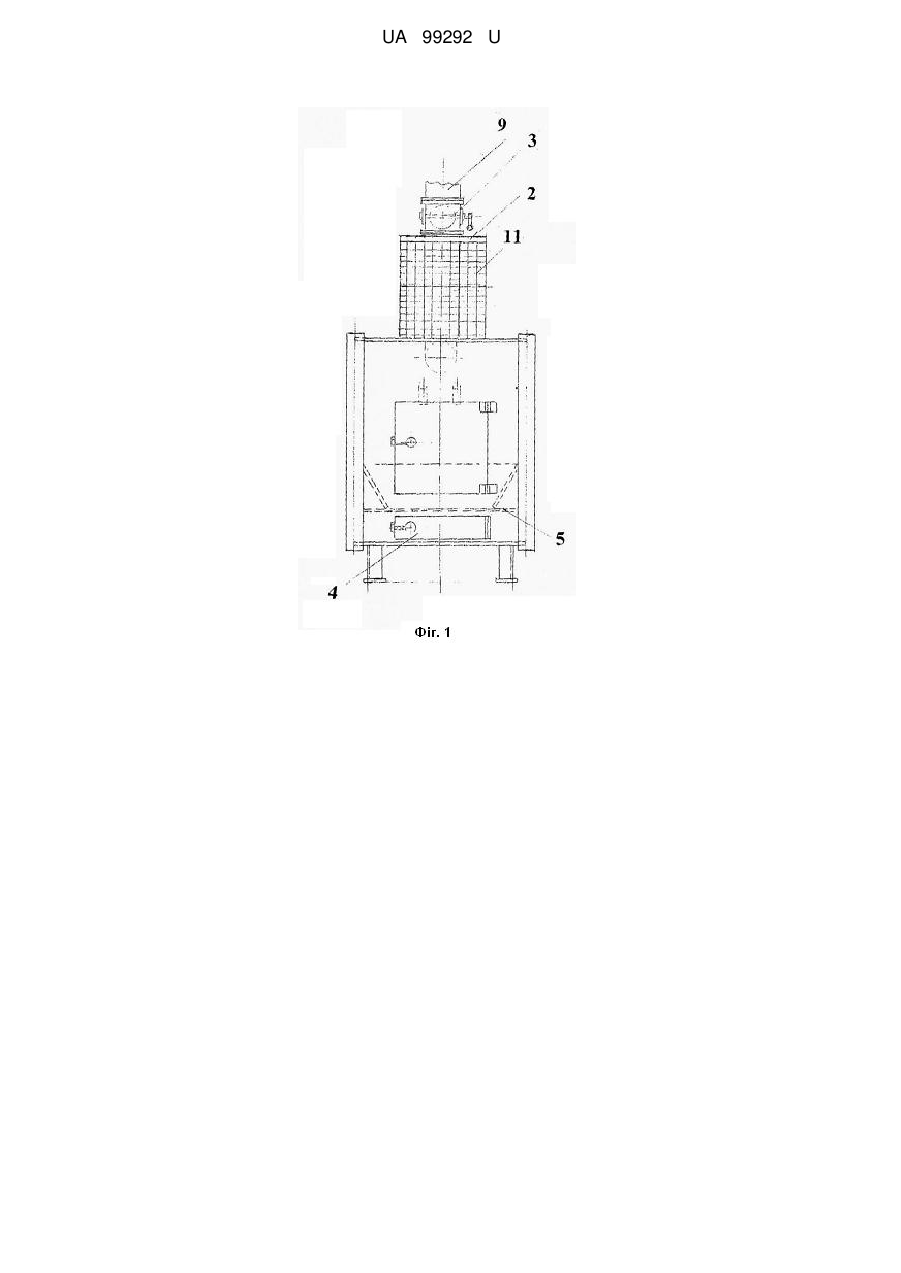

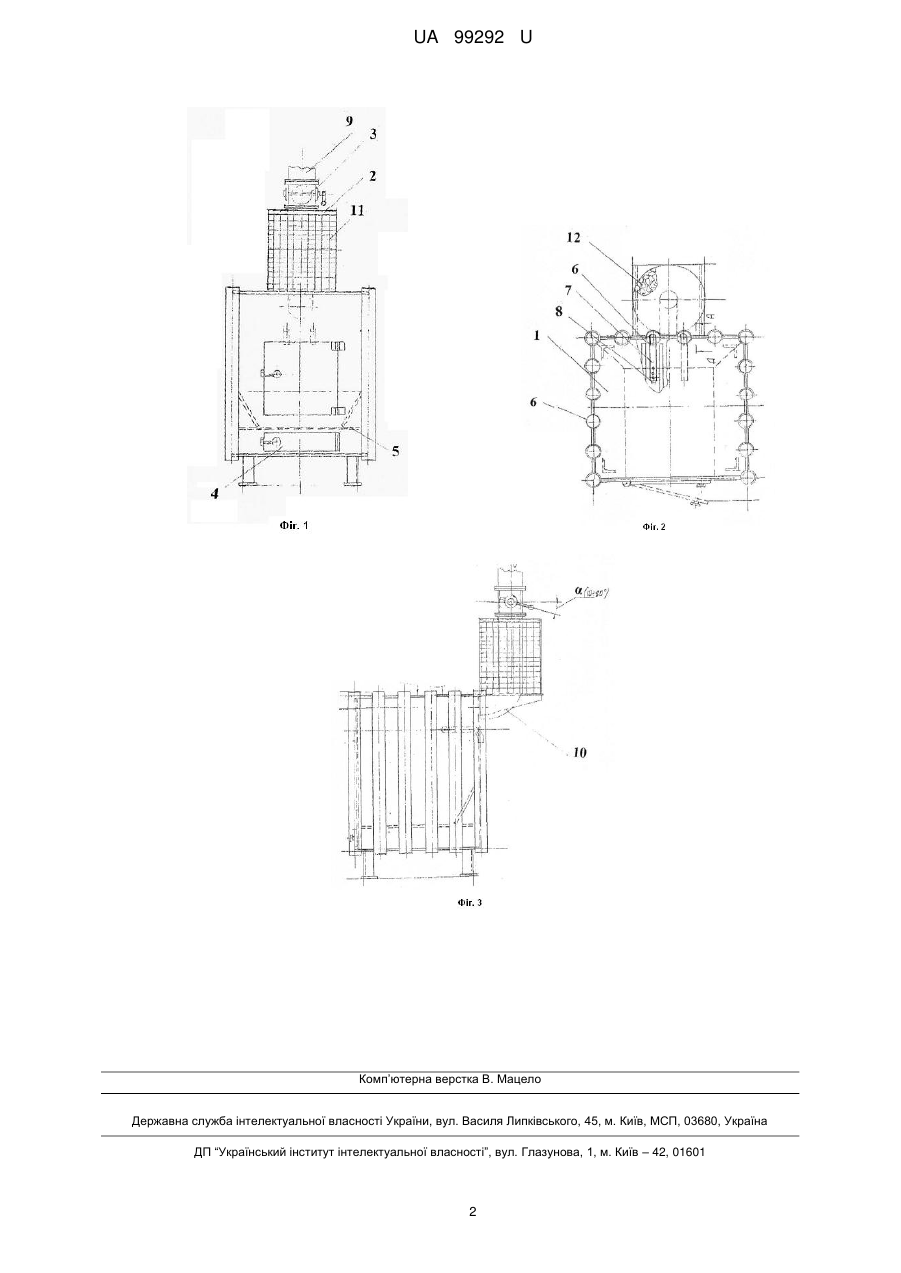

Реферат: Опалювальна піч містить повітропроводи, які розташовані на задній стінці. У повітропроводах встановлені Г-подібні забірні патрубки з жиклерами нагрітого повітря, що містить кисень, які виходять у верхню частину зони горіння. UA 99292 U (12) UA 99292 U UA 99292 U 5 10 15 20 25 30 Корисна модель належить до галузі теплоенергетики, зокрема до конструкції опалювальних печей, й призначена для обігрівання різних приміщень у осінньо-зимовий період. Існує велика різноманітність опалювальних печей, переріз металевого корпусу яких виконаний у вигляді круга, квадрата або прямокутника, а також які мають димар у верхній частині, дверцята для завантаження печі, піддувало і повітропроводи. Як прототип вибрана опалювальна піч (див. патент України № 70171 А), що містить повітропроводи, які розміщені на задній стінці зони горіння. Основним недоліком даного прототипу є його низька тепловіддача й погане горіння палива. В основі корисної моделі стоїть задача підвищення тепловіддачі опалювальної печі шляхом догоряння чадного газу. Поставлена задача вирішується тим, що розташовані на задній стінці зони горіння, згідно з корисною моделлю, у трубопроводах, встановлено не менше 2-х Г-подібних забірних патрубків з жиклерами нагрітого повітря, збагачено киснем, що виходить у верхню частину зони горіння. Доведено, що нова сукупність ознак є причиною, а набутий первинний технічний результат "інтенсифікація згоряння" - наслідком. У свою чергу, цей первинний результат є причиною, а набутий вторинний технічний результат "підвищення тепловіддачі опалювальної печі наслідком. Нижче корисна модель пояснюється на прикладі її виконання з посиланням на додані креслення, на яких зображено: на фіг. 1 - загальний вигляд опалювальної печі; на фіг. 2 - те ж, вид зверху; на фіг. 3 - те ж, вид збоку. Запропонована корисна модель являє собою опалювальну піч, що містить металевий корпус 1, тепловий акумулятор 2, засувки 3, заслінки піддувала - 1, колосники 5. Повітропроводи 6 розміщені, по П-подібному периметру поверхні розтину опалювальної печі і в них розміщені не менше 2-х Г-подібних забірних патрубків 7, з жиклерами 8. В верхній частині димаря 9, встановлена засувка 3, що регулюється, яку можливо пересувати на кут α під 10° до 80°, а у нижній частині димар 9, з'єднаний з відводом 10. Зверху на димар 9, встановлена сітка 11. Акумулятор 2 заповнений щебенем 12, який виконує роль теплоносія. Опалювальна піч працює звісним чином. Запропонована конструкція опалювальної печі дозволить підвищити тепловіддачу й заощадити паливо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Опалювальна піч, що містить повітропроводи, які розташовані на задній стінці, яка відрізняється тим, що у повітропроводах встановлені Г-подібні забірні патрубки з жиклерами нагрітого повітря, що містить кисень, які виходять у верхню частину зони горіння. 1 UA 99292 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
