Пристрій для очищення нафтових свердловин

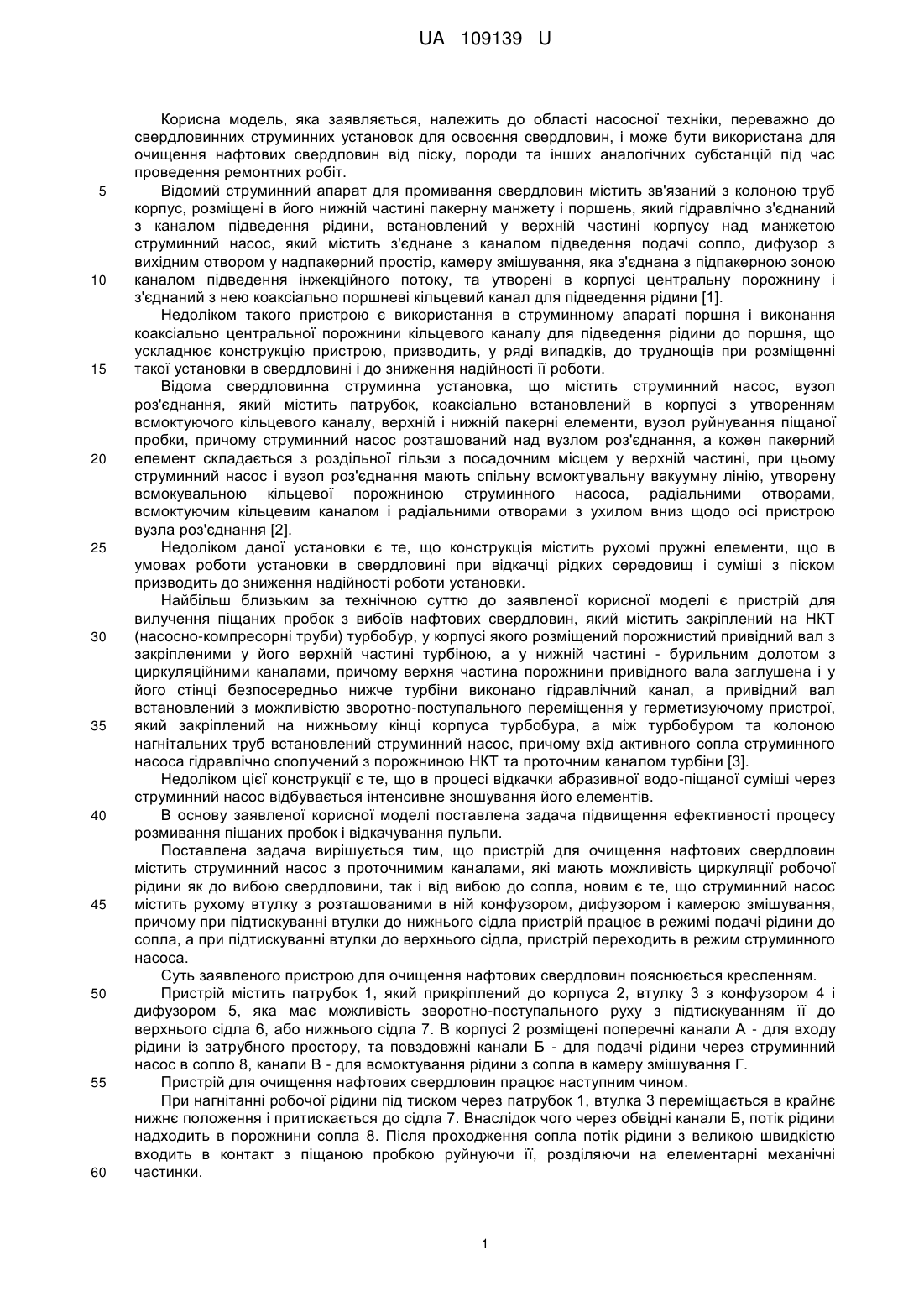

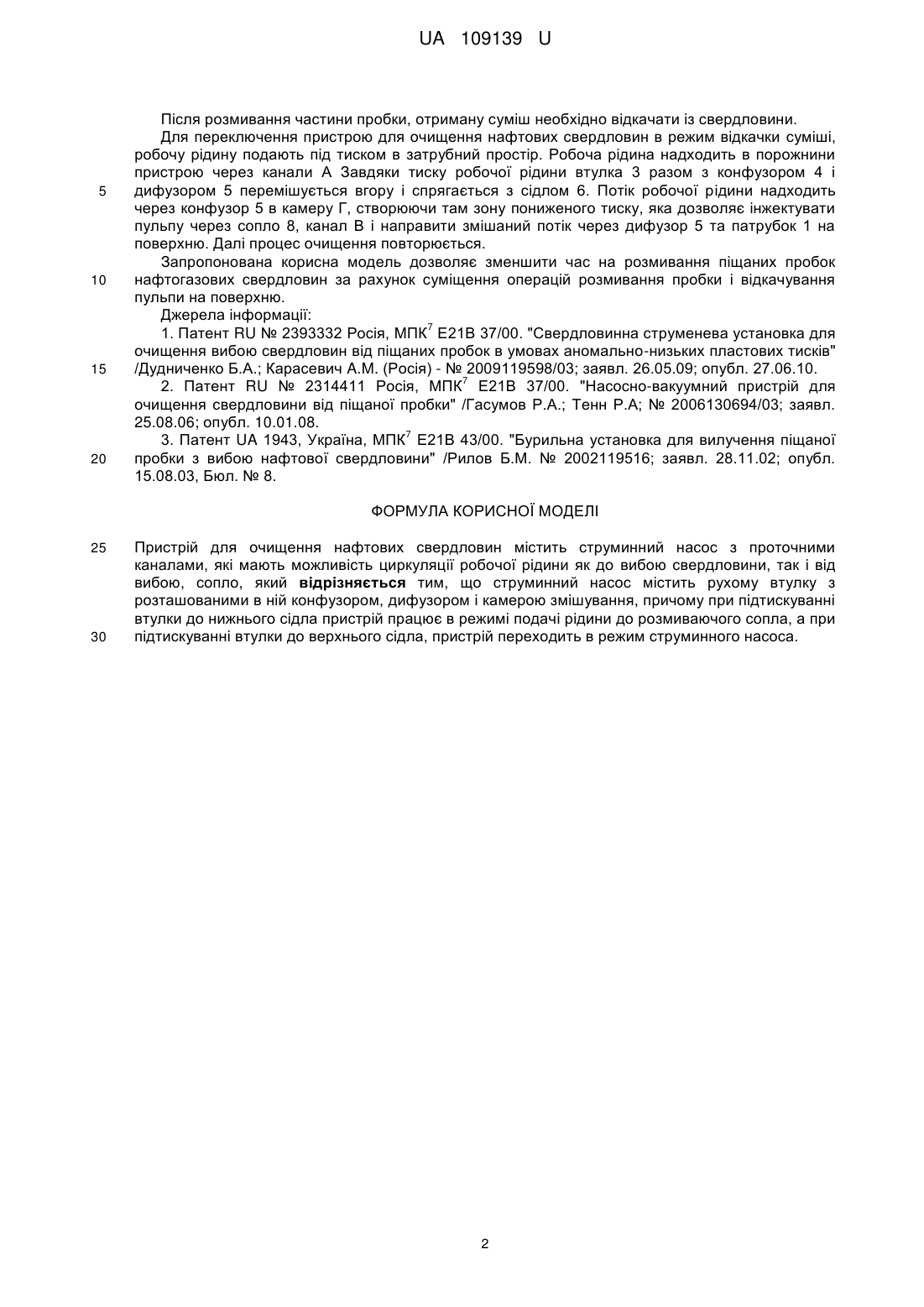

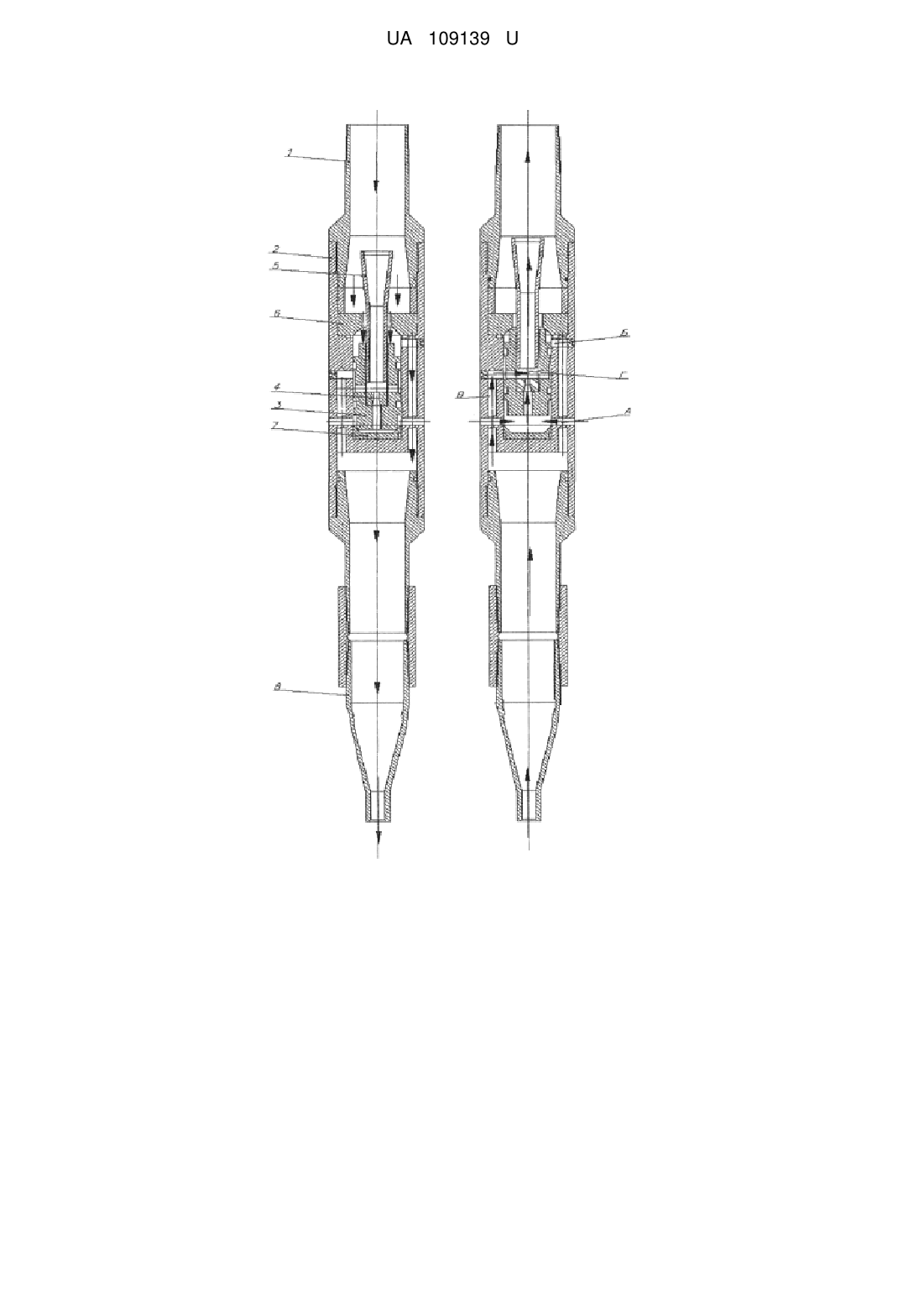

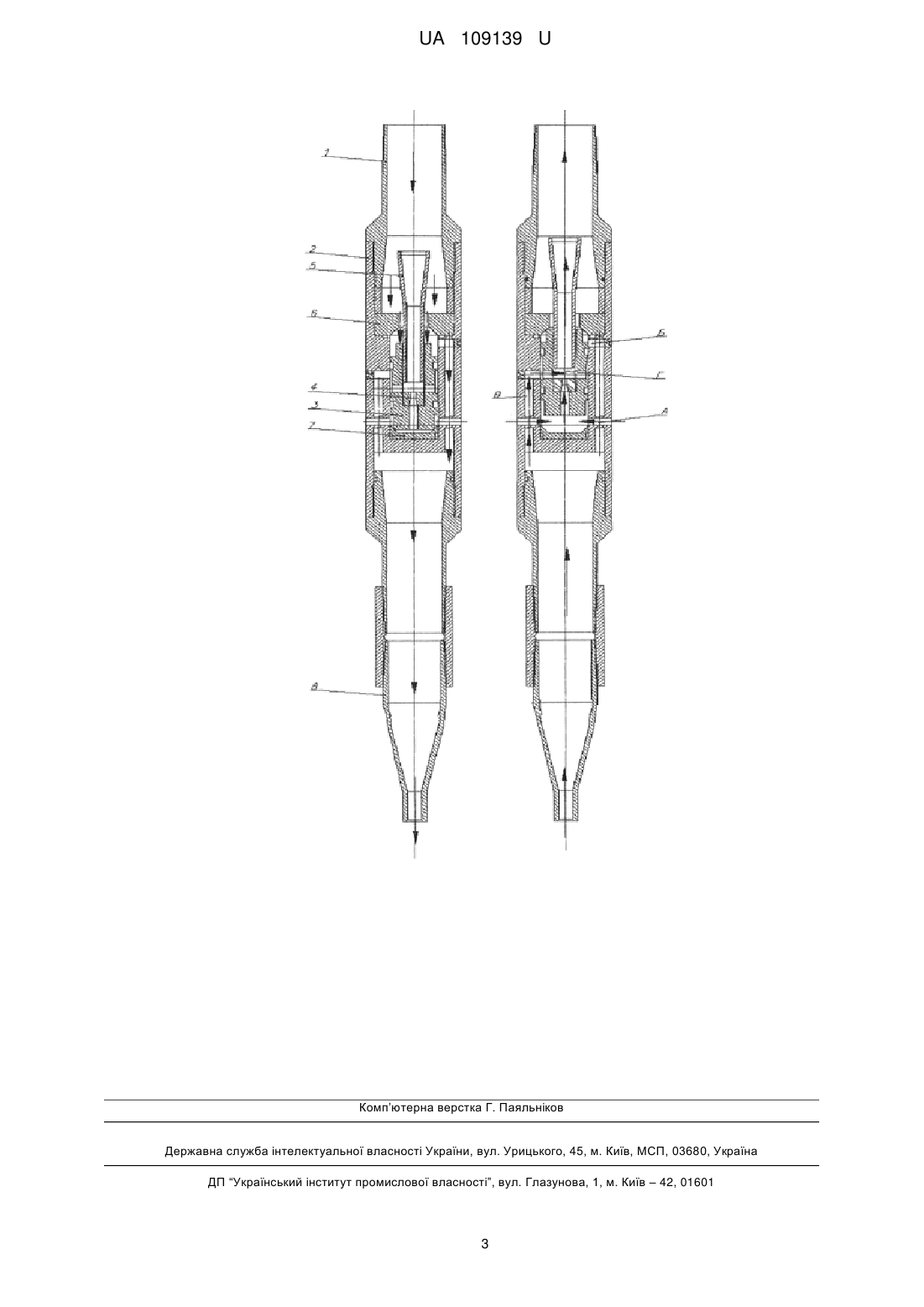

Реферат: Пристрій для очищення нафтових свердловин містить струминний насос з проточними каналами, які мають можливість циркуляції робочої рідини як до вибою свердловини, так і від вибою, сопло. Струминний насос містить рухому втулку з розташованими в ній конфузором, дифузором і камерою змішування. При цьому при підтискуванні втулки до нижнього сідла пристрій працює в режимі подачі рідини до розмиваючого сопла, а при підтискуванні втулки до верхнього сідла, пристрій переходить в режим струминного насоса. UA 109139 U (54) ПРИСТРІЙ ДЛЯ ОЧИЩЕННЯ НАФТОВИХ СВЕРДЛОВИН UA 109139 U UA 109139 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, яка заявляється, належить до області насосної техніки, переважно до свердловинних струминних установок для освоєння свердловин, і може бути використана для очищення нафтових свердловин від піску, породи та інших аналогічних субстанцій під час проведення ремонтних робіт. Відомий струминний апарат для промивання свердловин містить зв'язаний з колоною труб корпус, розміщені в його нижній частині пакерну манжету і поршень, який гідравлічно з'єднаний з каналом підведення рідини, встановлений у верхній частині корпусу над манжетою струминний насос, який містить з'єднане з каналом підведення подачі сопло, дифузор з вихідним отвором у надпакерний простір, камеру змішування, яка з'єднана з підпакерною зоною каналом підведення інжекційного потоку, та утворені в корпусі центральну порожнину і з'єднаний з нею коаксіально поршневі кільцевий канал для підведення рідини [1]. Недоліком такого пристрою є використання в струминному апараті поршня і виконання коаксіально центральної порожнини кільцевого каналу для підведення рідини до поршня, що ускладнює конструкцію пристрою, призводить, у ряді випадків, до труднощів при розміщенні такої установки в свердловині і до зниження надійності її роботи. Відома свердловинна струминна установка, що містить струминний насос, вузол роз'єднання, який містить патрубок, коаксіально встановлений в корпусі з утворенням всмоктуючого кільцевого каналу, верхній і нижній пакерні елементи, вузол руйнування піщаної пробки, причому струминний насос розташований над вузлом роз'єднання, а кожен пакерний елемент складається з роздільної гільзи з посадочним місцем у верхній частині, при цьому струминний насос і вузол роз'єднання мають спільну всмоктувальну вакуумну лінію, утворену всмокувальною кільцевої порожниною струминного насоса, радіальними отворами, всмоктуючим кільцевим каналом і радіальними отворами з ухилом вниз щодо осі пристрою вузла роз'єднання [2]. Недоліком даної установки є те, що конструкція містить рухомі пружні елементи, що в умовах роботи установки в свердловині при відкачці рідких середовищ і суміші з піском призводить до зниження надійності роботи установки. Найбільш близьким за технічною суттю до заявленої корисної моделі є пристрій для вилучення піщаних пробок з вибоїв нафтових свердловин, який містить закріплений на НКТ (насосно-компресорні труби) турбобур, у корпусі якого розміщений порожнистий привідний вал з закріпленими у його верхній частині турбіною, а у нижній частині - бурильним долотом з циркуляційними каналами, причому верхня частина порожнини привідного вала заглушена і у його стінці безпосередньо нижче турбіни виконано гідравлічний канал, а привідний вал встановлений з можливістю зворотно-поступального переміщення у герметизуючому пристрої, який закріплений на нижньому кінці корпуса турбобура, а між турбобуром та колоною нагнітальних труб встановлений струминний насос, причому вхід активного сопла струминного насоса гідравлічно сполучений з порожниною НКТ та проточним каналом турбіни [3]. Недоліком цієї конструкції є те, що в процесі відкачки абразивної водо-піщаної суміші через струминний насос відбувається інтенсивне зношування його елементів. В основу заявленої корисної моделі поставлена задача підвищення ефективності процесу розмивання піщаних пробок і відкачування пульпи. Поставлена задача вирішується тим, що пристрій для очищення нафтових свердловин містить струминний насос з проточнимим каналами, які мають можливість циркуляції робочої рідини як до вибою свердловини, так і від вибою до сопла, новим є те, що струминний насос містить рухому втулку з розташованими в ній конфузором, дифузором і камерою змішування, причому при підтискуванні втулки до нижнього сідла пристрій працює в режимі подачі рідини до сопла, а при підтискуванні втулки до верхнього сідла, пристрій переходить в режим струминного насоса. Суть заявленого пристрою для очищення нафтових свердловин пояснюється кресленням. Пристрій містить патрубок 1, який прикріплений до корпуса 2, втулку 3 з конфузором 4 і дифузором 5, яка має можливість зворотно-поступального руху з підтискуванням її до верхнього сідла 6, або нижнього сідла 7. В корпусі 2 розміщені поперечні канали А - для входу рідини із затрубного простору, та повздовжні канали Б - для подачі рідини через струминний насос в сопло 8, канали В - для всмоктування рідини з сопла в камеру змішування Г. Пристрій для очищення нафтових свердловин працює наступним чином. При нагнітанні робочої рідини під тиском через патрубок 1, втулка 3 переміщається в крайнє нижнє положення і притискається до сідла 7. Внаслідок чого через обвідні канали Б, потік рідини надходить в порожнини сопла 8. Після проходження сопла потік рідини з великою швидкістю входить в контакт з піщаною пробкою руйнуючи її, розділяючи на елементарні механічні частинки. 1 UA 109139 U 5 10 15 20 Після розмивання частини пробки, отриману суміш необхідно відкачати із свердловини. Для переключення пристрою для очищення нафтових свердловин в режим відкачки суміші, робочу рідину подають під тиском в затрубний простір. Робоча рідина надходить в порожнини пристрою через канали А Завдяки тиску робочої рідини втулка 3 разом з конфузором 4 і дифузором 5 перемішується вгору і спрягається з сідлом 6. Потік робочої рідини надходить через конфузор 5 в камеру Г, створюючи там зону пониженого тиску, яка дозволяє інжектувати пульпу через сопло 8, канал В і направити змішаний потік через дифузор 5 та патрубок 1 на поверхню. Далі процес очищення повторюється. Запропонована корисна модель дозволяє зменшити час на розмивання піщаних пробок нафтогазових свердловин за рахунок суміщення операцій розмивання пробки і відкачування пульпи на поверхню. Джерела інформації: 7 1. Патент RU № 2393332 Росія, МПК Е21В 37/00. "Свердловинна струменева установка для очищення вибою свердловин від піщаних пробок в умовах аномально-низьких пластових тисків" /Дудниченко Б.Α.; Карасевич A.M. (Росія) - № 2009119598/03; заявл. 26.05.09; опубл. 27.06.10. 7 2. Патент RU № 2314411 Росія, МПК Е21В 37/00. "Насосно-вакуумний пристрій для очищення свердловини від піщаної пробки" /Гасумов Р.А.; Тенн Р.А; № 2006130694/03; заявл. 25.08.06; опубл. 10.01.08. 7 3. Патент UA 1943, Україна, МПК Е21В 43/00. "Бурильна установка для вилучення піщаної пробки з вибою нафтової свердловини" /Рилов Б.М. № 2002119516; заявл. 28.11.02; опубл. 15.08.03, Бюл. № 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Пристрій для очищення нафтових свердловин містить струминний насос з проточними каналами, які мають можливість циркуляції робочої рідини як до вибою свердловини, так і від вибою, сопло, який відрізняється тим, що струминний насос містить рухому втулку з розташованими в ній конфузором, дифузором і камерою змішування, причому при підтискуванні втулки до нижнього сідла пристрій працює в режимі подачі рідини до розмиваючого сопла, а при підтискуванні втулки до верхнього сідла, пристрій переходить в режим струминного насоса. 2 UA 109139 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
