Пристрій регульованого імпульсного фонтанування нафтових свердловин

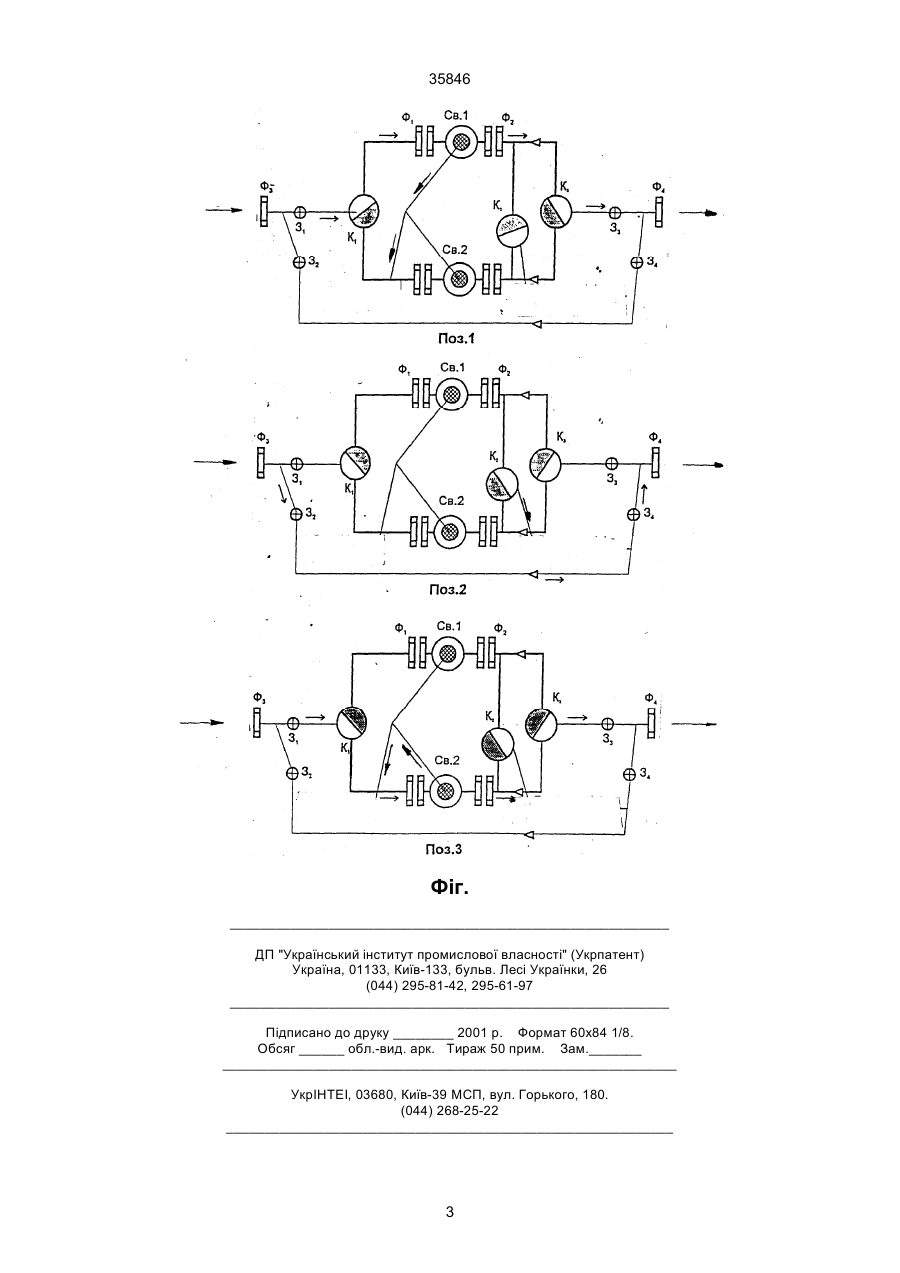

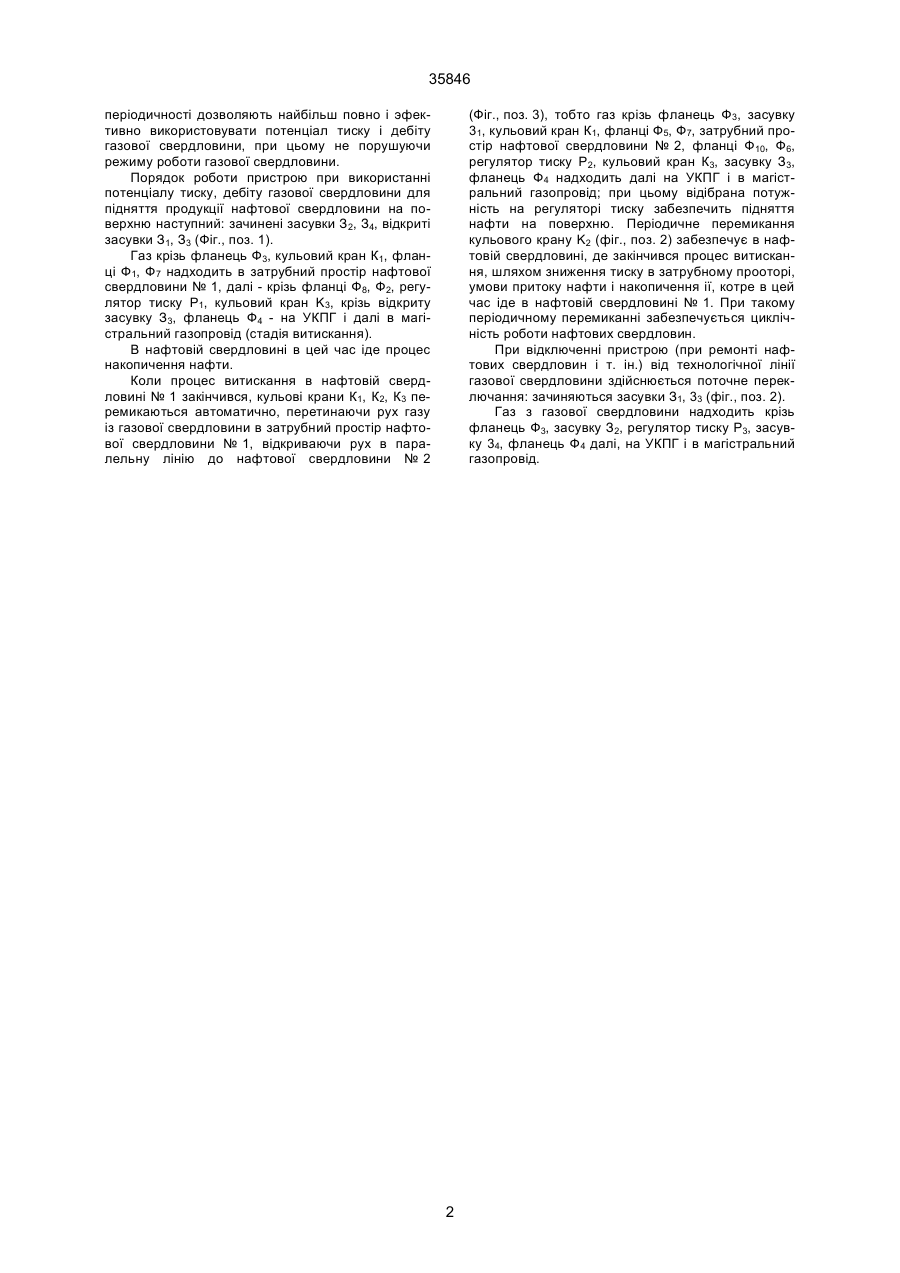

Пристрій регульованого імпульсного фонтанування нафтових свердловин, складений із технологічних ліній, що включають запірну арматуру і засоби автоматизації, який відрізняється тим, що має 3 паралельно підключені лінії, в кожній із яких є регулятор тиску (штуцер). (19) (21) 99010049 (22) 05.01.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Афанасьев Віктор Аркадійович (73) Афанасьев Віктор Аркадійович 35846 періодичності дозволяють найбільш повно і эфективно використовувати потенціал тиску і дебіту газової свердловини, при цьому не порушуючи режиму роботи газової свердловини. Порядок роботи пристрою при використанні потенціалу тиску, дебіту газової свердловини для підняття продукції нафтової свердловини на поверхню наступний: зачинені засувки З2, З4, відкриті засувки З1, З3 (Фіг., поз. 1). Газ крізь фланець Ф3, кульовий кран К1, фланці Ф1, Ф7 надходить в затрубний простір нафтової свердловини № 1, далі - крізь фланці Ф8, Ф2, регулятор тиску Р1, кульовий кран K3, крізь відкриту засувку З3, фланець Ф4 - на УКПГ і далі в магістральний газопровід (стадія витискання). В нафтовій свердловині в цей час іде процес накопичення нафти. Коли процес витискання в нафтовій свердловині № 1 закінчився, кульові крани К1, К2, К3 перемикаються автоматично, перетинаючи рух газу із газової свердловини в затрубний простір нафтової свердловини № 1, відкриваючи рух в паралельну лінію до нафтової свердловини № 2 (Фіг., поз. 3), тобто газ крізь фланець Ф3, засувку 31, кульовий кран К1, фланці Ф5, Ф7, затрубний простір нафтової свердловини № 2, фланці Ф10, Ф6, регулятор тиску Р2, кульовий кран К3, засувку З3, фланець Ф4 надходить далі на УКПГ і в магістральний газопровід; при цьому відібрана потужність на регуляторі тиску забезпечить підняття нафти на поверхню. Періодичне перемикання кульового крану K2 (фіг., поз. 2) забезпечує в нафтовій свердловині, де закінчився процес витискання, шляхом зниження тиску в затрубному прооторі, умови притоку нафти і накопичення ії, котре в цей час іде в нафтовій свердловині № 1. При такому періодичному перемиканні забезпечується циклічність роботи нафтових свердловин. При відключенні пристрою (при ремонті нафтових свердловин і т. ін.) від технологічної лінії газової свердловини здійснюється поточне переключання: зачиняються засувки З1, 33 (фіг., поз. 2). Газ з газової свердловини надходить крізь фланець Ф3, засувку З2, регулятор тиску Р3, засувку 34, фланець Ф4 далі, на УКПГ і в магістральний газопровід. 2 35846 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
